يؤثر اختيار المقاس المناسب لقضيب الفولاذ في المتانة، والملاءمة أثناء التجميع، وكفاءة اللحام، وإجمالي تكلفة المشروع.
في أعمال البناء والتصنيع، لا يتعلق اختيار المقاس بالقطر فقط.
بل يشمل أيضًا السماحات، والدرجة، والتشطيب، والاستقامة، والامتثال لمعايير المشروع.
يساعد قضيب الفولاذ المحدد بالمواصفات المناسبة على تقليل الهدر، وتجنب تأخيرات المعالجة، وتحسين الموثوقية الإنشائية.
يوضح هذا الدليل المقاسات الشائعة لقضيب الفولاذ، ومنطق تحديد المقاس، والنقاط العملية عند مراجعة المواصفات.

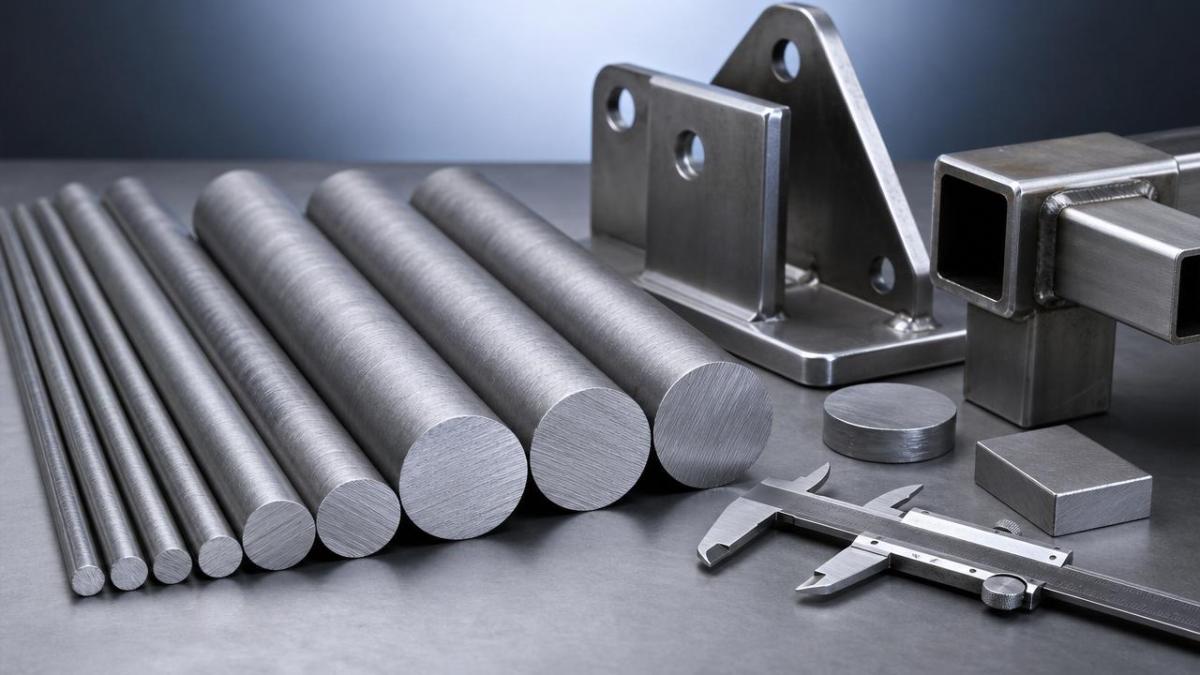

فهم أساسي لمقاسات قضيب الفولاذ
يشير قضيب الفولاذ عادةً إلى الفولاذ الدائري المصمت المورَّد بأطوال مستقيمة أو على شكل لفائف.
تشمل القياسات الشائعة القطر، والطول، والسماحية، والوزن لكل متر، وأحيانًا حالة السطح.
في الأعمال الإنشائية وأعمال التصنيع، يُعد القطر المرجع الأساسي لتحديد المقاس.
ومع ذلك، قد يختلف أداء القطر الاسمي نفسه باختلاف الدرجات والمعايير.
يُستخدم قضيب الفولاذ صغير القطر غالبًا في الحوامل، والمراسي، والأجزاء المثنية، وأعمال التصنيع العامة.
أما المقاسات الأكبر فتكون أكثر شيوعًا في عناصر الدعم الثقيلة، وتطبيقات الربط، والمكونات المشغلة آليًا.
مراجع المقاسات النموذجية
- 6 mm to 12 mm: أعمال تصنيع خفيفة، ومثبتات، وإطارات، وأجزاء مثنية
- 14 mm to 25 mm: شائعة للملحقات الإنشائية والتصنيع الصناعي
- 28 mm to 50 mm: تطبيقات أثقل لتحمل الأحمال أو التشغيل الآلي
- Above 50 mm: هندسة متخصصة ومعالجة مخصصة
تُعد هذه النطاقات مراجع عامة، وليست قواعد تصميم عالمية.
يجب أن يتوافق الاختيار النهائي لقضيب الفولاذ مع الرسومات، والأحمال، وتفاصيل الوصلات، والمعايير المحلية.
سياق الصناعة والتركيز الحالي في المواصفات
تتطلب مشاريع الفولاذ الآن تحكمًا أكثر دقة في الأبعاد ووثائق أكثر وضوحًا.
زاد التوريد العالمي من الاهتمام بالاتساق بين عرض السعر، وإنتاج المصنع، والاستخدام في الموقع.
بالنسبة إلى قضيب الفولاذ، تحظى عدة عوامل باهتمام أكبر أثناء المراجعة الفنية.
تقارن العديد من المشاريع أيضًا قضيب الفولاذ بناءً على إجمالي قيمة المعالجة بدلًا من سعر الوحدة الخام.
قد يؤدي قضيب أرخص إلى زيادة وقت الحفر، أو فاقد التشغيل الآلي، أو إعادة العمل في اللحام.
ولهذا السبب يجب مراجعة المقاس واتساق الجودة معًا.
لماذا يهم مقاس قضيب الفولاذ في البناء والتصنيع
يدعم التحديد الصحيح لمقاس قضيب الفولاذ كلاً من الأداء الهندسي وكفاءة الورشة.
إذا كان القضيب أصغر من المطلوب، فقد لا يفي المقطع بمتطلبات الحمل أو الصلابة.
وإذا كان القضيب أكبر من المطلوب، فقد ترتفع كمية المواد المستخدمة، وجهد القطع، وتكلفة المناولة.
التأثيرات التجارية الرئيسية
- موثوقية إنشائية أفضل تحت ظروف الشد، أو القص، أو الانحناء
- تحسين دقة التصنيع في الثني، واللولبة، والتشغيل الآلي
- أداء أكثر قابلية للتنبؤ في اللحام والتجميع
- هدر أقل أثناء القطع والتعشيش
- خفض مخاطر التوريد من خلال المواصفات القائمة على المعايير
بالنسبة لمنتجات الفولاذ المصدرة، فإن المواصفات المناسبة لقضيب الفولاذ تحسن أيضًا التواصل عبر الأسواق المختلفة.
غالبًا ما يعمل المشترون بأنظمة رسومات مختلطة، بما في ذلك الأبعاد المترية والإمبراطورية.
تساعد ملاحظات التحويل والسماحات الواضحة على تجنب أخطاء التوريد.
مجموعات مقاسات قضيب الفولاذ الشائعة واستخداماتها
تلائم أقطار قضيب الفولاذ المختلفة ظروف العمل المختلفة.
يلخص الجدول أدناه مجموعات المقاسات الشائعة المستخدمة في البناء والتصنيع.
عند مقارنة مقاسات قضيب الفولاذ، تزداد مساحة المقطع بوتيرة أسرع مما قد يوحي به القطر ظاهريًا.
حتى الزيادة الصغيرة في القطر يمكن أن تغير الوزن والتكلفة بشكل ملحوظ.
وهذا مهم عند إعداد عروض أسعار للمشاريع ذات الكميات الكبيرة.
تفاصيل المواصفات إلى ما بعد القطر
يجب أن تتضمن المواصفات الكاملة لقضيب الفولاذ أكثر من المقاس الاسمي.
غالبًا ما تؤدي المتطلبات غير المكتملة إلى نزاعات يمكن تجنبها أثناء الفحص أو التصنيع.
عناصر المواصفات المهمة
- القطر الاسمي ونطاق السماحية المقبول
- درجة المادة ومرجع المعيار
- حالة التسليم، مثل المدرفل على الساخن، أو المسحوب على البارد، أو المطبع
- الطول، والاستقامة، وطريقة القطع
- تشطيب السطح، بما في ذلك الأسود، أو المخلل، أو اللامع، أو المطلي
- مستندات الفحص ومتطلبات شهادة الاختبار
بالنسبة إلى الأجزاء المشغلة آليًا، يجب أن يتضمن قضيب الفولاذ سماحية إضافية في القطر إذا كانت الخراطة مطلوبة.
وبالنسبة إلى التجميعات الملحومة، يجب مراجعة التركيب الكيميائي وقابلية اللحام وفق العملية المختارة.
وبالنسبة إلى الاستخدام الخارجي، تستحق توافقية الطلاء ومقاومة التآكل قدرًا مساويًا من الاهتمام.
نصائح عملية لاختيار المشاريع
يصبح اختيار قضيب الفولاذ المناسب أسهل باستخدام طريقة مراجعة منظمة.
الهدف هو مواءمة الحاجة الهندسية مع القدرة الإنتاجية الواقعية.
- ابدأ من الحمل، ونوع الوصلة، وعملية التصنيع
- أكد ما إذا كان قضيب الفولاذ سيُثنى، أو يُلولب، أو يُلحم، أو يُشغل آليًا
- تحقق من تكافؤ المعايير قبل اعتماد الدرجات البديلة
- راجع سماحية المصنع مقابل خلوص التجميع الفعلي
- اطلب دفعات توريد متسقة للتطبيقات الظاهرة أو الدقيقة
- تحقق من التغليف وحماية التصدير للشحن لمسافات طويلة
من المفيد أيضًا مقارنة الوزن النظري بالوزن المُسلَّم.
يساعد ذلك في تحديد ما إذا كان قضيب الفولاذ يطابق النطاق البُعدي المقصود.
عادةً ما يدعم الموردون الموثوقون ذلك بسجلات فحص واضحة.
اعتبارات الخطوة التالية للتوريد والمواصفات
قبل تقديم الطلب، راجع الرسومات، والمعايير، وتوقعات المعالجة معًا.
يسهم هذا النهج في تحسين اختيار قضيب الفولاذ وتقليل التعديلات بعد بدء الإنتاج.
يجب أن يوفر المورد القوي أبعادًا مستقرة، ومراقبة جودة قابلة للتتبع، ودعمًا لحلول الفولاذ المخصصة.
بالنسبة إلى المشاريع التي تتطلب أيضًا تصنيعًا قائمًا على الصفائح، فإن مواءمة منتجات القضبان مع مواد الألواح يمكن أن تحسن كفاءة التوريد.
أحد الخيارات العملية هوألواح الفولاذ الكربوني، المتوفرة بدرجات مثل SPCC, SPCD, SPCE, SPCF, and SPCG.
وهي توفر عروضًا من 100 mm to 3000 mm، وسماكات من 0.1 mm to 400 mm، وأطوالًا مخصصة.
يدعم سطحها الأملس، وقابليتها للتشكيل، وامتثالها لمعايير تشمل ASTM, EN, JIS, and ISO العديد من تطبيقات التصنيع.
عند مواءمة متطلبات قضيب الفولاذ والألواح مبكرًا، غالبًا ما تحقق المشاريع تحكمًا أفضل في التكاليف وتنسيقًا أفضل للإنتاج.
