عند تقييم جسور الفولاذ h للمباني ذات البحور الطويلة، يجب أن تتجاوز المراجعة الفنية بكثير الحجم والسعر. يعتمد الأداء الإنشائي على اتساق المواد، والدقة البعدية، وسلامة اللحام، والامتثال للمعايير.
في مشاريع البحور الطويلة، يمكن أن تؤدي الانحرافات الصغيرة إلى عواقب إنشائية كبيرة. تساعد المراجعة الأفضل في مرحلة التوريد على تقليل تأخيرات التصنيع، ومشكلات التركيب، ومخاطر الصيانة طوال دورة الحياة.
الفهم الأساسي لجسور الفولاذ h في تصميم البحور الطويلة

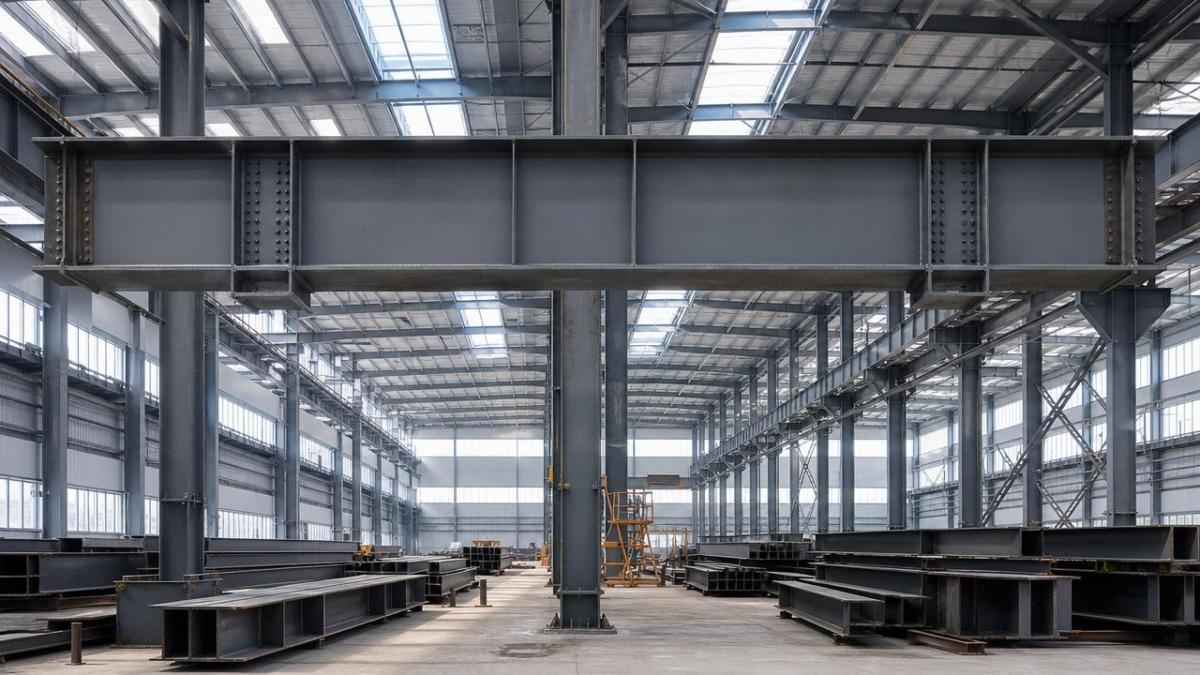

جسور الفولاذ h هي عناصر إنشائية رئيسية حاملة للأحمال تُستخدم في الأسقف، والقاعات الصناعية، والمباني اللوجستية، والجسور، والهياكل ذات البحور الواسعة الخالية من الأعمدة. يتيح شكلها الهندسي مقاومة فعالة للانحناء والأحمال الرأسية.
بالنسبة للمباني ذات البحور الطويلة، غالبًا ما تعمل جسور الفولاذ h مع المدادات، والأعمدة، وأنظمة التدعيم، وصفائح الوصلات. ويعتمد أداؤها الفعلي على كل من قدرة المقطع وسلوك النظام.
قد يتداخل هذا المصطلح مع عوارض H أو الجسور المركبة في مناقشات التوريد العملية. ومع ذلك، يجب أن تميز وثائق المشروع بوضوح بين المقاطع المدرفلة، والمقاطع الملحومة، والعناصر المصنعة المخصصة.
لماذا تحتاج البحور الطويلة إلى فحص أكثر صرامة
- يصبح الترخيم أكثر حساسية مع زيادة البحر.
- تؤثر سماحات الوصلات على سرعة التجميع في الموقع.
- يؤثر الإجهاد المتبقي وجودة اللحام على الاستقرار.
- تؤثر درجة المادة بشكل مباشر على المقاومة واللدونة.
التركيز الحالي في الصناعة عند مراجعة جسور الفولاذ h
يتشكل سوق الفولاذ الإنشائي بشكل متزايد من خلال الامتثال، وإمكانية التتبع، والجاهزية للتصنيع. ويقارن المشترون الآن ليس فقط تكلفة الطن، بل أيضًا تأثيره على المشروع في المراحل اللاحقة.
يدعم موردو الفولاذ الإنشائي الموثوقون عادةً متطلبات ASTM و EN و JIS و GB. وهذا مهم عندما تشمل المشاريع فرق تصميم متعددة الجنسيات أو هياكل فولاذية مخصصة للتصدير.
ومن الأمثلة العملية على ذلك توريد عارضة I إنشائية للهياكل الصناعية. وتشمل الدرجات الشائعة Q235 و Q345 و SS400 و A36 وسلسلة S235.
قد تشمل الأبعاد النموذجية أطوالًا من 6-12 متر، وعروض أجنحة من 100mm إلى 400mm، وسماحة بحدود ±1%. وتشكل هذه التفاصيل موثوقية الملاءمة أثناء التجميع في الإطارات ذات البحور الطويلة.
الفحوصات الفنية الأساسية قبل اعتماد جسور الفولاذ h
يجب توثيق أهم نقاط المراجعة قبل تأكيد الطلب. وهذا يقلل من الغموض بين نية التصميم، وممارسة التصنيع، وجسور الفولاذ h الموردة.
1. درجة المادة والخصائص الميكانيكية
تحقق من إجهاد الخضوع، ومقاومة الشد، والاستطالة، وأداء الصدم عند الحاجة. وقد تحتاج المباني ذات البحور الطويلة إلى درجات مقاومة أعلى دون التضحية بقابلية اللحام.
يجب التحقق بعناية من مطابقة الدرجات المكافئة. وغالبًا ما تتطلب مناقشات Q345 و S355 وأنواع A572 مقارنة كاملة، وليس مجرد استبدال بسيط للاسم.
2. أبعاد المقطع والتحكم في السماحات
تحقق من سُمك الجِسر، وسُمك الجناح، وعرض الجناح، والعمق، والاستقامة، والالتواء. وتُضخِّم العناصر الطويلة مشكلات السماحات أثناء الوصل وربط السقف في المحاذاة.
حتى عندما تتوافق الأبعاد الاسمية مع الرسومات، فإن ضعف اتساق المقطع يمكن أن يسبب فجوات في الوصلات، أو الحاجة إلى حشوات، أو تأخيرات في التركيب بالموقع.
3. جودة اللحام للعناصر المركبة
إذا كانت جسور الفولاذ h ملحومة بدلًا من أن تكون مدرفلة على الساخن، فافحص حجم اللحام، والاستمرارية، والاختراق، والتحكم في التشوه، وسجلات الاختبارات غير الإتلافية.
يمكن أن يقلل اللحام الرديء من مقاومة الكلال ويزيد الإجهاد المتبقي. وهذا أمر بالغ الأهمية بشكل خاص في مباني الرافعات، والقاعات الصناعية عالية الدورات، والهياكل الحساسة للاهتزاز.
4. التحدب، والترخيم، وسلوك البحر
يجب فحص جسور الفولاذ h ذات البحور الطويلة مقابل حدود صلاحية الخدمة، وليس فقط المقاومة النهائية. فقد يؤثر الترخيم الزائد على الأسقف، والكسوة، والتصريف، وتشغيل المعدات.
إذا كان التصميم يتطلب تحدبًا مسبقًا، فيجب تنسيق سماحات التصنيع ومناولة النقل مسبقًا. وإلا فقد ينحرف الشكل الهندسي النهائي عن الأداء المتوقع.
5. جودة السطح وتجهيز مقاومة التآكل
راجع درجة الصدأ، وحالة القشور، وتجهيز الحواف، وجاهزية الطلاء. ويمكن أن تؤثر عيوب السطح على التصاق البرايمر وتقصّر المتانة في البيئات الرطبة أو الساحلية.
القيمة التجارية لتحسين تقييم جسور الفولاذ h
إن الفحص الدقيق لجسور الفولاذ h يحسن أكثر من السلامة الإنشائية. فهو يدعم أيضًا تخطيط تصنيع أكثر سلاسة، وفحصًا أسهل، وجداول تسليم أكثر قابلية للتنبؤ.
- انخفاض مخاطر إعادة العمل أثناء القطع، واللحام، والتجميع.
- اتساق أفضل عبر وحدات المباني المتكررة.
- تقليل تأخيرات الموقع الناتجة عن سوء المحاذاة.
- ثقة أعلى في امتثال الفولاذ الإنشائي المُصدر.
تُعد القدرة التصنيعية أيضًا جزءًا من معادلة القيمة. فالموردون الذين لديهم خطوط درفلة أو تصنيع حديثة، وضبط جودة صارم، وإنتاج مستقر يمكنهم دعم الجداول الزمنية المعقدة بشكل أكثر موثوقية.
في العديد من المشاريع الصناعية، يجب أن تدعم المقاطع الفولاذية أيضًا متطلبات الثني، واللحام، وفك اللفائف، والتثقيب، والقطع. ويجب مراجعة توافقية المعالجة مع بيانات المقطع الأساسية.
سيناريوهات المباني ذات البحور الطويلة وأولويات المراجعة النموذجية
تؤدي استخدامات المباني المختلفة إلى أولويات مختلفة لجسور الفولاذ h. ويساعد التصنيف البسيط على مواءمة المراجعة الفنية مع ظروف الخدمة الفعلية.
عندما تكون المقاطع المدرفلة على الساخن مفضلة، فقد يكون منتج اقتصادي من مطحنة عالمية مناسبًا. وفي بعض الحالات، تساعد مراجعة ثانية لخيارات العارضة I الإنشائية في مقارنة كفاءة المقطع.
خطوات المراجعة العملية للمواصفات والطلبات
يمكن لعملية مراجعة منضبطة أن تجعل اعتماد جسور الفولاذ h أسهل واستخدامها أسهل. ويُعد التسلسل التالي عمليًا لمعظم مشاريع المباني ذات البحور الطويلة.
- تأكيد كود التصميم والمعيار الفولاذي الحاكم.
- التحقق من تكافؤ الدرجات وأهداف الخصائص الميكانيكية.
- فحص رسومات المقطع مقابل قدرة السماحات الفعلية.
- تحديد معايير قبول اللحام و NDT والفحص.
- مراجعة متطلبات الطلاء أو الجلفنة.
- طلب شهادات اختبار المصنع وسجلات التتبع.
- مواءمة التعبئة، والتحميل، وأطوال التسليم مع ظروف الموقع.
من المفيد أيضًا مقارنة قدرة الدرفلة، ودعم التصنيع، وخبرة التصدير. ويساعد ذلك على تجنب الفجوات بين المواصفات المعروضة والأداء الإنشائي الفعلي عند التسليم.
يمكن للشركات ذات الإنتاج المستقر والإلمام بالمعايير الدولية دعم المشاريع في جميع أنحاء North America و Europe و the Middle East و Southeast Asia مع مخاطر تنفيذ أقل.
اعتبارات نهائية لاختيار موثوق
يجب تقييم جسور الفولاذ h للمباني ذات البحور الطويلة باعتبارها مكونات إنشائية هندسية، وليس مجرد سلع فقط. ويعتمد الأداء على الدرجة، والهندسة، وجودة التصنيع، والتوافق مع المشروع.
يجب أن تربط مراجعة المواصفات الجيدة بين المتطلبات الفنية وواقع التصنيع. ويحسن هذا النهج السلامة، والتحكم في التكلفة، وسرعة التركيب، وأداء المبنى على المدى الطويل.
قبل تقديم الطلب، أعد قائمة تحقق واضحة تغطي المعايير، والسماحات، وجودة اللحام، والخصائص الميكانيكية، وتوقعات الطلاء. تؤدي المراجعة المبكرة الأقوى إلى جسور فولاذ h أكثر موثوقية في الموقع.
