تلعب مقاطع قنوات الفولاذ دورًا حاسمًا في الإطارات الحاملة، حيث تؤثر القوة، ودقة الأبعاد، والامتثال بشكل مباشر على الأداء الإنشائي.
لأغراض التقييم الفني، يجب أن يتوافق المقطع المناسب مع مسارات الأحمال، وطرق التوصيل، وظروف التآكل، وكفاءة التصنيع.
بصفتها شركة مصنعة ومصدرة للفولاذ الإنشائي مقرها الصين، توفر Hongteng Fengda مقاطع قنوات فولاذية بجودة مستقرة، وتفاوتات مضبوطة، ودعم للمعايير الدولية.
يجيب هذا الدليل عن الأسئلة الشائعة حول مقاطع قنوات الفولاذ للإطارات الحاملة ويساعد على تحسين دقة المواصفات.
ما هي مقاطع قنوات الفولاذ ولماذا تُستخدم في الإطارات الحاملة؟

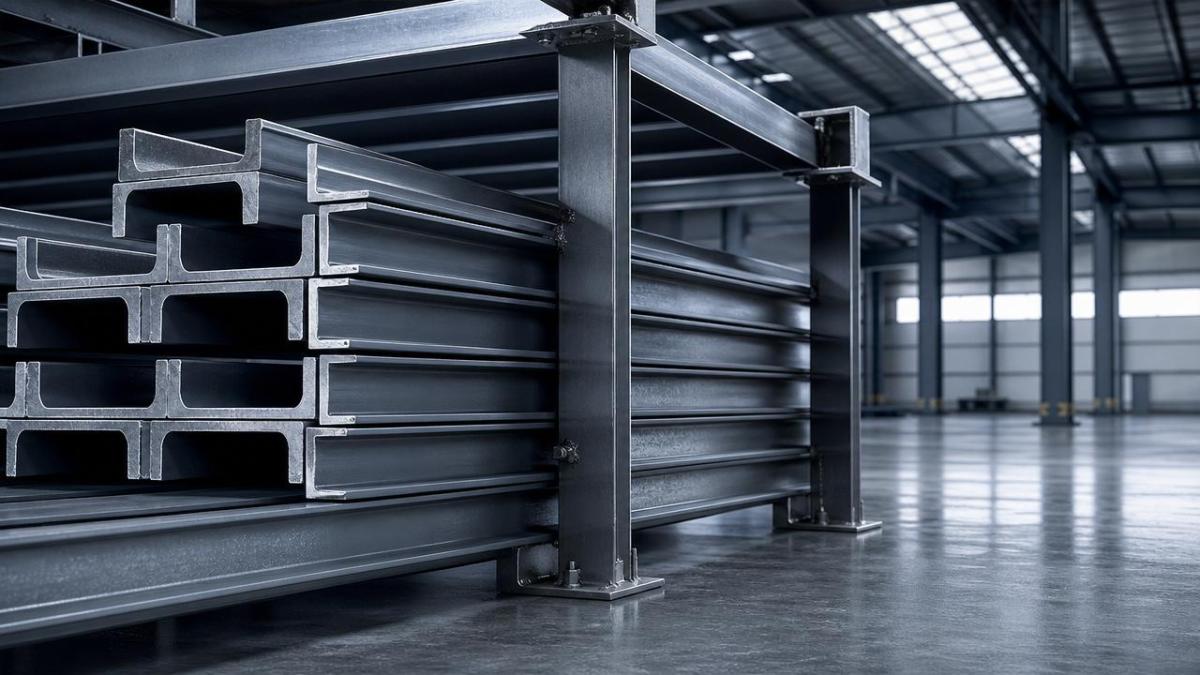

مقاطع قنوات الفولاذ هي قطاعات إنشائية تحتوي على جسد وجناحين، لتشكّل مقطعًا عرضيًا على شكل C أو U.
تُستخدم على نطاق واسع في الإطارات الحاملة لأنها توفر قوة جيدة، وأسطح توصيل عملية، واستخدامًا فعالًا للمواد.
في العديد من الهياكل الفولاذية، تدعم مقاطع قنوات الفولاذ الإطارات الثانوية، والأعضاء الطرفية، ودعامات التدعيم، وأنظمة إطارات المنصات.
بالمقارنة مع القضبان المسطحة أو الصفائح البسيطة، يوفر فولاذ القنوات مقاومة انحناء أعلى مع تعقيد أقل في التصنيع.
وهذا يجعل مقاطع قنوات الفولاذ خيارًا شائعًا للمباني الصناعية، وإطارات المعدات، ودعامات المستودعات، والهياكل المعيارية.
ما المزايا الأكثر أهمية في المشاريع الفعلية؟
- توزيع جيد للأحمال لتطبيقات الإطارات المتوسطة إلى الثقيلة
- سهولة الثقب، واللحام، والربط بالمسامير، وتركيب الحوامل
- مرونة الاستخدام كأعضاء مفردة أو كتجميعات ظهرًا لظهر
- التوافر وفق مواصفات ASTM, EN, JIS, and GB
كيف تختار مقاطع قنوات الفولاذ لأحمال الإطارات المختلفة؟
يبدأ الاختيار من المتطلبات الإنشائية، وليس من المقاس الاسمي فقط.
يجب أن يلبّي المقطع متطلبات مقاومة الانحناء، وقدرة القص، وحدود الترخيم، ومتطلبات التوصيل تحت ظروف الخدمة الفعلية.
بالنسبة للإطارات الحاملة، غالبًا ما يتم اختيار مقاطع قنوات الفولاذ بعد التحقق من عدة متغيرات عملية.
عوامل الاختيار الرئيسية
- نوع الحمل: ثابت، صَدْمي، ديناميكي، أو حمل مركب
- البحر وظروف الارتكاز
- اتجاه مقطع القناة داخل الإطار
- درجة الفولاذ ومقاومة الخضوع المطلوبة
- بيئة التآكل ونظام الطلاء
- طريقة التصنيع، بما في ذلك اللحام أو التجميع بالمسامير
يمكن لجسد أعمق أن يحسّن أداء الانحناء، بينما تؤثر أبعاد الجناح على سهولة التوصيل والاستقرار الموضعي.
إذا كان الالتواء أو عدم الاستقرار الجانبي عاملًا حاسمًا، فقد يقوم المهندسون بازدواج مقاطع قنوات الفولاذ أو دمجها مع صفائح.
كما أن اتساق الأبعاد مهم أيضًا، خاصة عندما تكون الإطارات مسبقة الصنع ويتم تركيبها وفق جداول موقع صارمة.
تدعم Hongteng Fengda حلول الفولاذ الإنشائي المخصصة من خلال إنتاج مضبوط وتسليم تصدير موثوق.
أين تكون مقاطع قنوات الفولاذ أكثر فعالية، وما الحلول ذات الصلة التي قد تكملها؟
تؤدي مقاطع قنوات الفولاذ أداءً جيدًا في حواف الإطارات، وقواعد المعدات، وإطارات الطوابق الوسيطة، وهياكل الأرفف، ودعامات السلالم، ومنصات الآلات.
وهي مفيدة بشكل خاص حيث تؤدي الهندسة المدمجة وأسطح التوصيل البسيطة إلى تحسين سرعة التجميع.
في بعض المشاريع، ترتبط أنظمة الإطارات بهياكل استنادية أو للتحكم في المياه بدلًا من مبانٍ مستقلة.
في هذه الحالات، يمكن النظر في حلول فولاذية ذات صلة إلى جانب القنوات.
أحد الأمثلة العملية هوخوازيق صفائح الفولاذ المدرفلة على الساخن، المستخدمة في تطبيقات الجدران الاستنادية وجدران حجز المياه.
ومتوفرة كـ U Sheet Pile، ويمكن دمجها بحرية لإنشاء نظام حاجز مستمر ومحكم.
تشمل خيارات المواد الشائعة S275, S355, S390, S430, SY295, SY390, and ASTM A690.
تشمل معايير الإنتاج EN10248, EN10249, JIS5528, JIS5523, and ASTM، مع أقفال Larssen وأنواع تعشيق أخرى.
يمكن أن يتجاوز الطول المفرد 80 meters، ويمكن تخصيص الأبعاد وفق احتياجات المشروع.
تدعم الأنظمة المعتمدة مثل ISO9001, ISO14001, ISO18001, and CE FPC إدارة جودة قابلة للتتبع.
عندما تشمل المشاريع كلًا من الإطارات الحاملة والاحتفاظ المحيطي، يمكن أن يسهّل التوريد المنسق التخطيط والتحكم في التكاليف.
كيف تُقارن مقاطع قنوات الفولاذ مع الزوايا، وعوارض I، والمقاطع المشكلة على البارد؟
تتضمن العديد من القرارات الإنشائية مقارنة مقاطع قنوات الفولاذ مع المقاطع الشائعة الأخرى.
يعتمد أفضل اختيار على اتجاه الحمل، وتفاصيل التصنيع، والتخطيط العام للإطار.
غالبًا ما تقع مقاطع قنوات الفولاذ بين المقاطع الخفيفة والعوارض الرئيسية.
إنها توفر توازنًا عمليًا بين الأداء، وقابلية المعالجة، وكفاءة استخدام المواد.
ما المخاطر والأخطاء التي يجب تجنبها عند تحديد مواصفات مقاطع قنوات الفولاذ؟
يمكن أن تقلل عدة مشكلات من أداء مقاطع قنوات الفولاذ في الإطارات الحاملة.
تبدأ معظم المشكلات أثناء تحديد المواصفات وليس أثناء الإنتاج.
الأخطاء الشائعة
- الاختيار بناءً على المظهر بدلًا من خصائص المقطع والتحقق من الأحمال
- تجاهل اتجاه الجناح أثناء تصميم الإطار
- عدم تحديد الدرجة، والتفاوتات، والمعيار بوضوح
- إغفال التعرض للتآكل والمعالجة السطحية
- افتراض أن جميع مقاطع قنوات الفولاذ تتمتع بدقة أبعاد متكافئة
- إغفال التحقق من التوصيلات بشأن تشوه اللحام أو مسافة حافة المسمار
يجب أن يوفر المورد الموثوق رقابة المصنع، والامتثال للمعايير، والوثائق التي تتوافق مع متطلبات المشروع.
وهذا مهم بالنسبة لمقاطع قنوات الفولاذ المصدرة المستخدمة عبر أكواد تصميم وأنظمة تفتيش مختلفة.
كيف تؤثر التكلفة، والمهلة الزمنية، وضبط الجودة على القرار النهائي؟
لا يقدّم أقل سعر أولي دائمًا أقل تكلفة تركيب.
بالنسبة لمقاطع قنوات الفولاذ، تعتمد القيمة الإجمالية على استقرار الإنتاج، ودقة المواءمة، والتغليف، وموثوقية الشحن، ومخاطر إعادة العمل.
يمكن أن تقلل الأبعاد المتسقة من فاقد القطع، وتبسط التجميع، وتقصّر تعديلات الموقع.
كما تساعد المهل الزمنية الواضحة على تجنب ضغط الجدول الزمني الذي قد يؤثر على تسلسل الأعمال الإنشائية.
تجمع Hongteng Fengda بين القدرة التصنيعية وخبرة التصدير لمنتجات الفولاذ الإنشائي المستخدمة في المشاريع العالمية.
يساعد ذلك في إبقاء مقاطع قنوات الفولاذ متوافقة مع توقعات الجودة، وأهداف التكلفة، ونوافذ التسليم الموثوقة.
ما أفضل خطوة تالية عند تقييم مقاطع قنوات الفولاذ؟
ابدأ بتحديد بيانات الأحمال، وبيئة الخدمة، والمعايير المفضلة، وطريقة التصنيع.
ثم قارن مقاطع قنوات الفولاذ باستخدام خصائص المقطع، وخيارات الدرجة، وضبط التفاوتات، واستجابة المورد.
بالنسبة لأنظمة الإطارات المعقدة، راجع ما إذا كانت القنوات تعمل بمفردها أو ينبغي إقرانها مع عوارض، أو زوايا، أو حلول فولاذية ذات صلة.
تُحسّن مقاطع قنوات الفولاذ المختارة جيدًا الموثوقية الإنشائية، وكفاءة التصنيع، والتحكم في المشروع على المدى الطويل.
إذا كان المشروع يتطلب فولاذًا إنشائيًا قياسيًا أو مخصصًا من الصين، يمكن لـ Hongteng Fengda دعم مراجعة المواصفات ومواءمة المنتجات.
