البيضوية في أنابيب الفولاذ المقاوم للصدأ بعد السحب البارد هي معيار جودة حاسم - خاصةً لتصنيع الفولاذ الهيكلي، وامتثال موردي الفولاذ المقاوم للصدأ، والالتزام بمعايير ASTM. كشركة رائدة في تصنيع وتصدير الفولاذ الهيكلي من الصين، تعالج هونغتينغ فنغدا هذه المشكلة بشكل روتيني للمشترين العالميين لأنابيب الفولاذ المقاوم للصدأ والأنابيب غير الملحومة وأنابيب الفولاذ الكربوني. ما مقدار البيضوية المقبول؟ الجواب يعتمد على التطبيق وفئة التحمل ومتطلبات الاستخدام النهائي - من أجهزة القياس الدقيقة إلى عوارض الفولاذ الهيكلي وأنظمة أنابيب الفولاذ المجلفن. في هذه المقالة، نوضح الحدود المقبولة في الصناعة وطرق القياس وكيف تضمن موردو الفولاذ من الطراز الأول مثلنا الاتساق - مما يساعد فرق المشتريات والمقيمين الفنيين ومديري المشاريع على اتخاذ قرارات واثقة ومتوافقة مع المعايير.
ما هي البيضوية - ولماذا يؤثر السحب البارد عليها؟
تقيس البيضوية انحراف مقطع الأنبوب عن الدائرة المثالية. يتم حسابها كالتالي: (أقصى قطر خارجي - الحد الأدنى للقطر الخارجي) ÷ القطر الخارجي المحدد × 100%. أثناء السحب البارد - وهي عملية تعزز قوة الشد والنهاية السطحية عن طريق سحب الأنبوب عبر قالب - يخضع المعدن لتشوه لدني غير متجانس. الضغوط المتبقية واهتراء القالب وعدم اتساق التشحيم ومحاذاة المندل كلها تساهم في زيادات قابلة للقياس في البيضوية - تتراوح عادةً من ±0.3% إلى ±1.2% اعتمادًا على سمك الجدار ودرجة المادة ومعلمات المعالجة.
للتطبيقات الهيكلية - مثل الأطر الحاملة أو تجميعات الفولاذ المعيارية - حتى البيضوية الطفيفة يمكن أن تؤثر على دقة التركيب واتساق اختراق اللحام وسلامة المفاصل الملولبة. لهذا تحدد معايير ASTM A269 وEN 10216-5 وGB/T 12771 جميعها حدود تحمل صارمة للبيضوية مرتبطة مباشرة بالقطر الاسمي وسمك الجدار. تجاهل هذه العتبات يعرضك لخطر إعادة العمل الميداني أو رفض الشهادة أو فقدان أداء التعب على المدى الطويل.

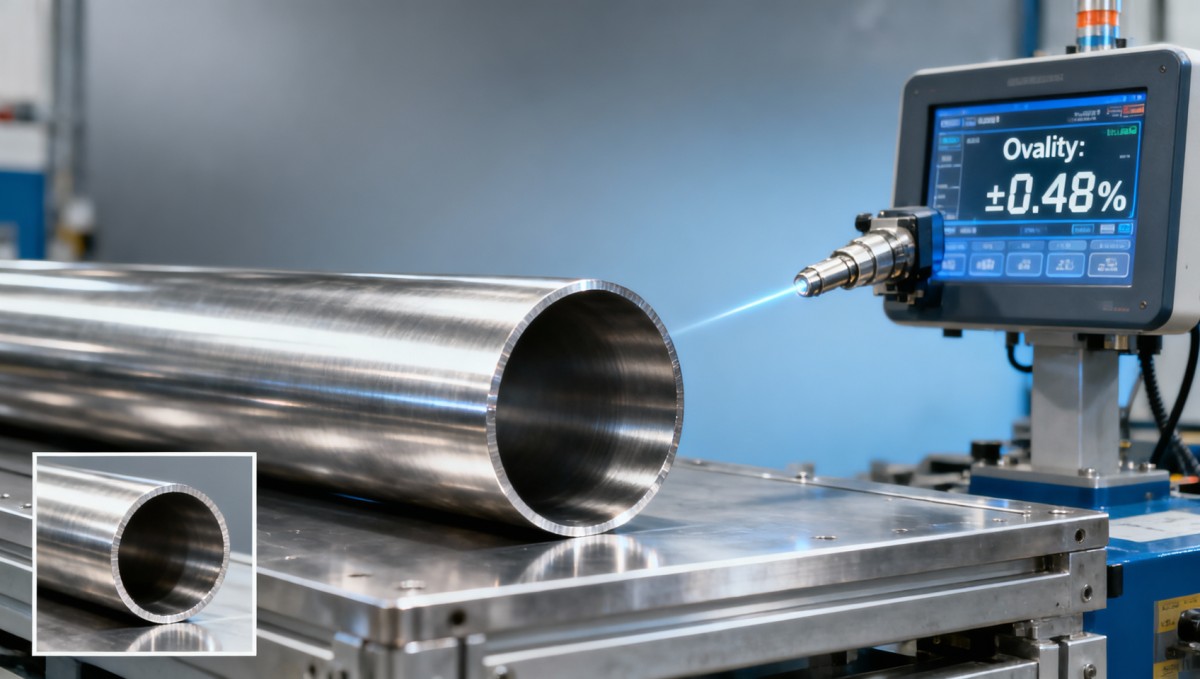

في هونغتينغ فنغدا، تتضمن خطوط السحق البارد لدينا قياسًا ليزريًا في الوقت الفعلي وتحكمًا مغلق الحلقة في الشد. وهذا يسمح لنا بالحفاظ على البيضوية ضمن ±0.5% للأنابيب حتى قطر 219 مم - وهي أقل بكثير من الحد المسموح به في ASTM A269 البالغ ±1.0% للدرجات القياسية. الدقة ليست عرضية؛ بل هي مصممة في كل مرحلة إنتاج.
حدود البيضوية المقبولة حسب التطبيق والمعيار
قبول التحمل ليس عالميًا - بل يعتمد على التطبيق. يحتاج مصنعو الفولاذ الهيكلي الذين يثبتون أنابيب الفولاذ المقاوم للصدأ في أنظمة الدعم الزلزالي إلى تحكم أكثر صرامة من أولئك الذين يستخدمونها لدرابزينات زخرفية. فيما يلي عتبات شائعة تتماشى مع المواصفات الدولية:
ملاحظة: تفترض هذه القيم سمك جدار قياسي (مثل SCH10–SCH40). بالنسبة للأنابيب ذات الجدار الرفيع جدًا (<2.0 مم) أو الجدار السميك (>12.7 مم)، قد تزيد البيضوية بما يصل إلى 0.3 نقطة مئوية ما لم يتم تعويضها عبر التقويم بعد السحب أو السحب متعدد المراحل. يوفر فريقنا الهندسي تقارير تحقق مجانية من التحمل عند الطلب - تغطي التكرار البعدي عبر 3 دفعات إنتاج.
كيف نتحكم في البيضوية - من المصنع إلى التسليم
لا يتم التحكم في بيضوية أنابيب الفولاذ المقاوم للصدأ المسحوبة على البارد في مرحلة السحب فقط - بل يتم التحكم فيها عبر ست مراحل مترابطة:
- فحص المواد الخام: يتم اختبار الملف الوارد بالموجات فوق الصوتية للقضاء على الفراغات الدقيقة أو التقسيم الطبقي الذي يسبب تدفقًا غير متماثل أثناء السحب.
- معايرة القالب-المندل: يتم التحقق من الأدوات يوميًا مقابل مقاييس رئيسية قابلة للتتبع؛ يؤدي التآكل الذي يتجاوز 0.015 مم إلى الاستبدال - وليس التعديل.
- تحديد ملف الشد: نستخدم محركات متغيرة التردد بمناطق 4 لمطابقة قوة السحب مع نقطة الخضوع - مما يقلل من تباين الإجهاد الطولي إلى <±2.5%.
- التقويم بعد السحب: تمر جميع الأنابيب الهيكلية عبر مقومات ذات 12 لفة مضبوطة على تحمل جريان ±0.15 مم.
- مراقبة العملية الإحصائية (SPC): يتم الحفاظ على Cpk ≥ 1.33 عبر 3 ورديات باستخدام فحص بصري آلي بسرعة 120 إطارًا في الثانية.
- التحقق النهائي: تتضمن كل شحنة شهادة مطابقة تسرد البيضوية الفعلية (المقاسة في 4 مواضع محورية لكل متر).
يضمن هذا النهج المتكامل الاتساق حتى للطلبات المخصصة - مثل العوارض على شكل I المستخدمة في أطر الفولاذ المقاوم للصدأ-الكربون الهجينة حيث يجب أن تظل محاذاة الأنبوب مع الشفة ضمن ±0.8 مم على امتدادات 12 مترًا.
قائمة مراجعة المشتريات: 5 أسئلة حرجة قبل الطلب
عند شراء أنابيب الفولاذ المقاوم للصدأ المسحوبة على البارد دوليًا، يجب على فرق المشتريات والفنية التحقق مما يلي بشكل مشترك قبل إبرام شروط أمر الشراء:
- هل يقدم المورد تقارير اختبار بيضوية طرف ثالث وفقًا لـ ASTM E29 أو ISO 2768-2 - وليس فقط عبارات "متوافق مع المواصفات"؟
- هل يتضمن عرض السعر الأساسي التقويم بعد السحب - أم يتم فوترته بشكل منفصل؟ (تضيف الأنابيب غير المقومة 3-5 أيام من وقت التوريد ومخاطر إعادة العمل بنسبة 8-12%.)
- ما هو الحد الأقصى لحجم الدفعة المغطاة بشهادة مطابقة واحدة؟ (تحدد هونغتينغ فنغدا ذلك بـ 15 طنًا متريًا لضمان تجانس الدفعة.)
- هل يمكنهم توفير عينات مقطوعة للتحقق المستقل من قبل مختبر ضمان الجودة الخاص بك - في غضون 5 أيام عمل من الاستفسار؟
- هل يقدمون تنازلات عن التحمل للمناطق غير الحرجة (مثل ±1.5% للأقسام الطرفية غير الملحومة)، مما يقلل التكلفة دون المساس بالسلامة؟
تقلل هذه الفحوصات من تأهيل التأخير بنسبة تصل إلى 40% وتمنع الرفض الميداني المكلف - وهو أمر مهم بشكل خاص عند تنسيق عمليات التسليم مع العوارض على شكل I ومكونات هيكلية أخرى.
لماذا يختار المشترون العالميون هونغتينغ فنغدا للأنابيب الدقيقة والفولاذ الهيكلي
نحن لا نتعامل مع البيضوية كخانة اختيار اجتياز/رسوب - بل نتعامل معها كمتغير هندسي قابل للتحكم. مع خطوط سحب بارد معتمدة بـ ISO 9001 ومختبرات علم المعادن الداخلية وأكثر من 12 عامًا من خدمة مشاريع البنية التحتية في أمريكا الشمالية ومصنعي المعدات الأصلية الصناعية في الاتحاد الأوروبي، نقدم ما لا يمكن للمصانع العامة تقديمه:
- مراجعات الأبعاد قبل الشحن: مسح CMM مجاني على 10% من حجم الطلب (3 قطع كحد أدنى) للطلبات >5 طن متري.
- يقين وقت التوريد: 21-28 يوم FOB شنغهاي للدرجات القياسية - مضمون في العقد، وليس تقديري.
- الامتثال متعدد المعايير: وثائق دفعة واحدة تغطي ASTM وEN وJIS وGB في وقت واحد - دون الحاجة إلى إعادة الاختبار.
- التنسيق الهندسي المشترك: يعمل مهندسونا عن بُعد للتحقق من الرسومات واقتراح تخفيف التحمل ومحاكاة سلوك التركيب - قبل بدء الأدوات.
سواء كنت تحدد مواصفات الأنابيب لنظام واجهة ناطحة سحاب أو تدمج عناصر الفولاذ المقاوم للصدأ مع العوارض على شكل I في توسعة مصنع كيميائي، اتصل بنا اليوم لمراجعة تحمل مجانية أو دعم عينات أو حلول تغليف مخصصة - بما في ذلك الفيلم الواقي وحزم الربط وتنسيق تقرير اختبار المصنع حسب نظام ضمان الجودة الخاص بك.
