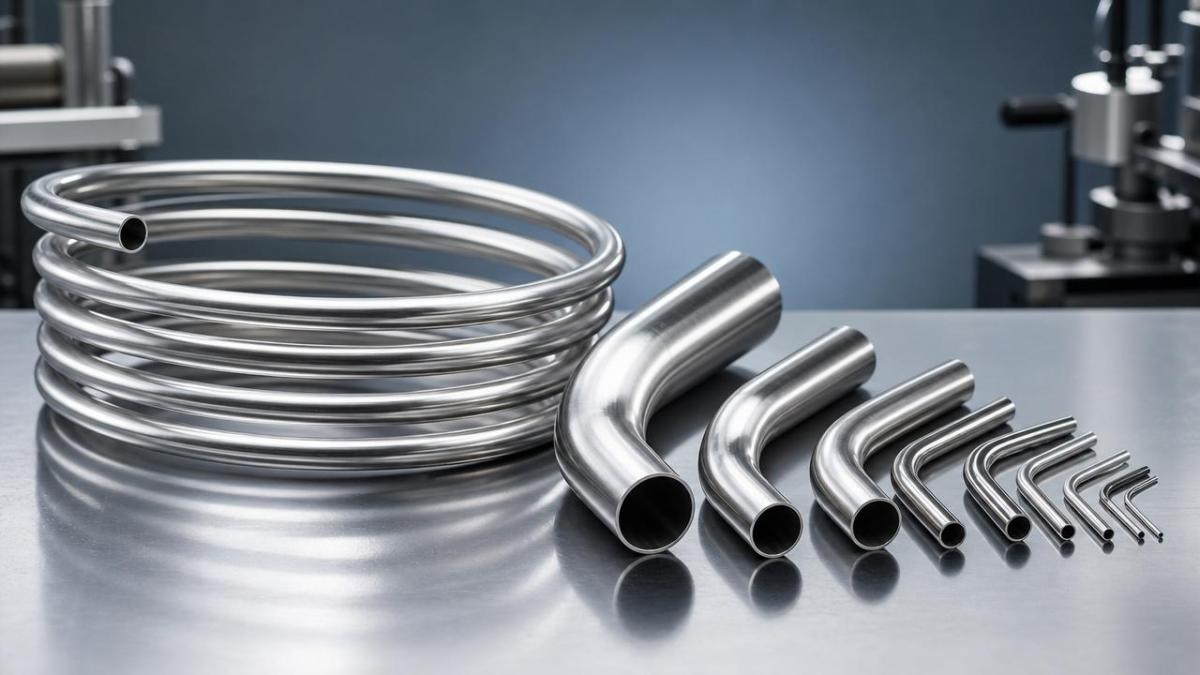

يُعد اختيار المقاس الصحيح لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ ونصف قطر الانحناء المناسب أمرًا بالغ الأهمية للأداء والسلامة والتحكم في التكلفة في التطبيقات الصناعية والإنشائية. ولأغراض التقييم الفني، تؤثر الأبعاد وحدود الانحناء بشكل مباشر على التركيب وقدرة الضغط والموثوقية على المدى الطويل. يوضح هذا الدليل كيفية تقييم أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ باستخدام معايير عملية وأخطاء شائعة وتوصيات تركز على المشروع.

ما الذي يتضمنه فعليًا مقاس أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ؟

عندما يناقش المهندسون أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ، فإن المقاس يعني أكثر من القطر الخارجي. فهو يشمل عادةً القطر الخارجي وسمك الجدار وطول اللفافة وأحيانًا القطر الداخلي.

يؤثر القطر الخارجي على معدل التدفق وتوافق الوصلات ومساحة التوجيه. ويؤثر سمك الجدار على مقاومة الانفجار ومقاومة التفريغ وسلوك الانحناء أثناء التركيب.

يمكن أن يؤدي تغيير صغير في سمك الجدار إلى تغيير كبير في نصف قطر الانحناء الآمن. تقاوم الجدران الأكثر سماكة الانهيار بشكل أفضل، لكنها تزيد أيضًا الوزن وتكلفة المواد.

غالبًا ما يتم تحديد المقاسات الشائعة لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ بالبوصة أو المليمتر. وتشمل النطاقات النموذجية من 1/8 بوصة إلى 1 بوصة من القطر الخارجي للاستخدام الصناعي.

بالنسبة للمشاريع الإنشائية ومشاريع العمليات، يجب على المشترين أيضًا التأكد من حدود التفاوت. فالاتساق البُعدي مهم لأن الوصلات والدعامات وأدوات الثني الآلية تعتمد على هندسة يمكن التنبؤ بها.

• القطر الخارجي: يؤثر على التوصيل والتدفق
• سمك الجدار: يؤثر على الضغط وقابلية الانحناء
• طول اللفافة: يؤثر على كفاءة التركيب
• حدود التفاوت: تؤثر على الإحكام وقابلية التكرار

إذا كان التطبيق يتضمن مسارات طويلة متصلة، فإن أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ يمكن أن تقلل عدد الوصلات. وغالبًا ما يعني عدد الوصلات الأقل انخفاض خطر التسرب وتسريع التركيب الميداني.

كيف يتم تعريف نصف قطر الانحناء لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ؟

نصف قطر الانحناء هو الحد الأدنى لنصف القطر الذي يمكن أن يتحمله الأنبوب دون حدوث تسطح أو تجعد أو تشقق أو تقييد تدفق غير مقبول. وعادةً ما يتم قياسه حتى خط مركز الأنبوب.

بالنسبة لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ، يعتمد نصف قطر الانحناء على درجة المادة وسمك الجدار والقطر الخارجي والصلادة وطريقة الثني. ولا تعطي عملية الثني اليدوي والثني الآلي دائمًا النتيجة نفسها.

يوفر الانحناء الأكثر إحكامًا مساحة، لكنه يزيد إجهاد التشكيل. وإذا كان الانحناء شديدًا أكثر من اللازم، فإن بيضاوية الأنبوب تزداد وقد ينخفض أداء الضغط.

كقاعدة أساسية، تحتاج الأقطار الخارجية الأكبر إلى أنصاف أقطار انحناء أكبر. كما أن الأنابيب ذات الجدار الرقيق تحتاج إلى تحكم أكثر دقة لأنها تنهار بسهولة أكبر أثناء التشكيل.

يجب ألا تعتمد وثائق المشروع أبدًا على التخمين. اطلب دائمًا من المورد الحد الأدنى الموصى به لنصف قطر الانحناء للمواصفة الدقيقة لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ.

كيف تختار أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ المناسبة للتطبيق؟

ابدأ بظروف الخدمة. فالضغط ودرجة الحرارة ونوع المائع والتعرض للتآكل وتعقيد التوجيه كلها تؤثر على المقاس الصحيح لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ.

بالنسبة لخطوط الأجهزة، غالبًا ما يكون الحجم المدمج والانحناءات النظيفة أكثر أهمية من سعة التدفق العالية جدًا. أما بالنسبة للخطوط الهيدروليكية أو خطوط العمليات، فقد تصبح مقاومة الضغط عامل التصفية الأول.

تُعد بيئة التركيب مهمة أيضًا. فقد تتطلب ترتيبات المعدات الضيقة أنابيب لفائف أصغر من الفولاذ المقاوم للصدأ أو خلوص توجيه أكبر للالتزام بقيود نصف قطر الانحناء.

إذا كانت هناك اهتزازات، فلا تنظر إلى الأبعاد فقط. إذ يمكن أن يؤثر تباعد الدعامات وتصميم المشابك وموضع الانحناء بشكل كبير على عمر الخدمة.

في أعمال التصنيع المرتبطة بالصلب، تدعم قدرة المواد في المنبع أيضًا أداء الأنابيب في المراحل اللاحقة. وغالبًا ما تجمع سلاسل التوريد في المراحل الوسطى بين الأنابيب والمواد الخام القائمة على اللفائف ومنتجات الصلب المشكلة.

على سبيل المثال، يمكن أن يدعم اللفائف المدرفلة احتياجات تصنيع أوسع في ألواح الغلايات ومعالجة الصلب المشكل.

يغطي هذا الحل من الفولاذ الكربوني درجات مثل Q235, Q235B, Q345, St37, and St52.4, مع معايير تشمل ASTM, DIN, JIS, AiSi, and GB/T 700-2006.

إن قابلية اللحام الجيدة وخصائص التشغيل على البارد تجعله مفيدًا حيث تكون هناك حاجة إلى الثني أو الختم أو الطرق أو الدرفلة على الساخن في أنظمة الصلب المرتبطة.

• تحقق أولاً من متطلبات الضغط والتآكل
• طابق مقاس الأنبوب مع مساحة التوجيه والوصلات
• أكد الحد الأدنى لنصف قطر الانحناء قبل الطلب
• راجع حدود التفاوت للثني الآلي أو المتكرر
• ضع في الاعتبار إجمالي تكلفة التركيب، وليس سعر الوحدة فقط

ما الأخطاء الشائعة عند تحديد مواصفات أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ؟

أحد الأخطاء الشائعة هو اختيار أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ بناءً على القطر الخارجي فقط. فمن دون سمك الجدار، تبقى قيمة تحمل الضغط وأداء الانحناء غير مكتملين.

وخطأ آخر هو افتراض أن جميع درجات الفولاذ المقاوم للصدأ تنحني بالطريقة نفسها. إذ يمكن أن تغير حالة المادة وجودة التصنيع نصف قطر الانحناء المقبول.

بعض المشاريع تتجاهل الارتداد المرن. فبعد الثني، تميل أنابيب الفولاذ المقاوم للصدأ إلى استعادة شكلها قليلًا. ويمكن أن يؤثر هذا السلوك على الدقة البُعدية في الترتيبات المدمجة.

يُعد سوء المناولة أثناء النقل خطرًا خفيًا آخر. فإذا تعرضت اللفائف للتلف قبل التصنيع، فقد يؤدي التسطح الموضعي إلى تكوين نقاط إجهاد وتقليل عمر الخدمة.

كما أن شد الانحناءات أكثر من اللازم لتوفير المساحة ينطوي على مخاطر. فقد يبدو الغلاف الأصغر أكثر كفاءة، لكن تقييد التدفق وخطر الإجهاد الدوري قد يصبحان مكلفين لاحقًا.

وأخيرًا، ينسى كثير من المشترين مواءمة الأنابيب مع الوصلات الطرفية. يجب أن تتطابق أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ تمامًا مع الحلقات والوصلات الضاغطة وأدوات التركيب.

علامات تحذير سريعة

• عدم تحديد سمك الجدار في الرسم
• عدم وجود بيانات من المورد عن الحد الأدنى لنصف قطر الانحناء
• عدم وجود متطلبات تفاوت للتجميعات الحرجة
• عدم مراجعة ظروف الاهتزاز أو النبض
• عدم وجود خطة فحص لللفائف الواردة

كيف يؤثر المقاس ونصف قطر الانحناء على التكلفة والجدول الزمني للمشروع؟

ليست أرخص أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ دائمًا هي الخيار الأقل تكلفة في الخدمة. فالأنابيب ذات المواصفات غير الكافية قد تزيد الفاقد وإعادة العمل ووقت التوقف وخطر التسرب.

عادةً ما تكون الأقطار الأكبر والجدران الأكثر سماكة أعلى تكلفة لكل متر. ومع ذلك، قد تقلل من خطر الفشل وتحسن هامش الضغط في الأنظمة الصعبة.

يمكن أن تزيد متطلبات الانحناء الأكثر إحكامًا من تكلفة التصنيع. فقد تكون هناك حاجة إلى أدوات خاصة وسرعات ثني أبطأ ومزيد من الفحص للحفاظ على الهندسة ضمن الحدود.

يمكن أن يتغير وقت التسليم أيضًا مع تعقيد المواصفات. فالأطوال المخصصة وحدود التفاوت الصارمة وأبعاد اللفائف غير القياسية غالبًا ما تتطلب تخطيطًا إضافيًا للإنتاج.

يقلل التحديد الجيد للمواصفات في وقت مبكر من هذه التأخيرات. فعندما يتم تحديد تفاصيل أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ بوضوح، تسير الموافقة والإنتاج والتركيب جميعها بسلاسة أكبر.

ما قائمة التحقق العملية قبل طلب أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ؟

يمكن لقائمة تحقق بسيطة أن تمنع عدم التطابق الفني. كما أنها تحسن التواصل بين فرق التصميم والتوريد والتصنيع.

قائمة تحقق قبل الطلب

• أكد القطر الخارجي وسمك الجدار
• حدد درجة المادة والمعيار المطلوبين
• حدد ظروف الضغط ودرجة الحرارة
• اطلب بيانات الحد الأدنى لنصف قطر الانحناء
• أكد طول اللفافة وحدود التفاوت البُعدية
• طابق الأنابيب مع الوصلات وأدوات التركيب
• استفسر عن الفحص والتعبئة وإمكانية التتبع

تساعد قائمة التحقق هذه على ضمان أن أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ المختارة ستلائم المخطط وتتحمل ظروف الخدمة وتتجنب التصحيحات الميدانية المكلفة.

تؤدي أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ أفضل أداء عندما يتم تقييم المقاس وسمك الجدار ونصف قطر الانحناء معًا. ويدعم القرار المتوازن السلامة وسهولة التركيب والقيمة الإجمالية طوال دورة الحياة.

بالنسبة لمشاريع توريد الصلب التي تتطلب دعمًا تصنيعيًا موثوقًا ومعايير واضحة وحلولًا مخصصة، فإن التأكيد الفني المبكر هو أفضل خطوة تالية.
