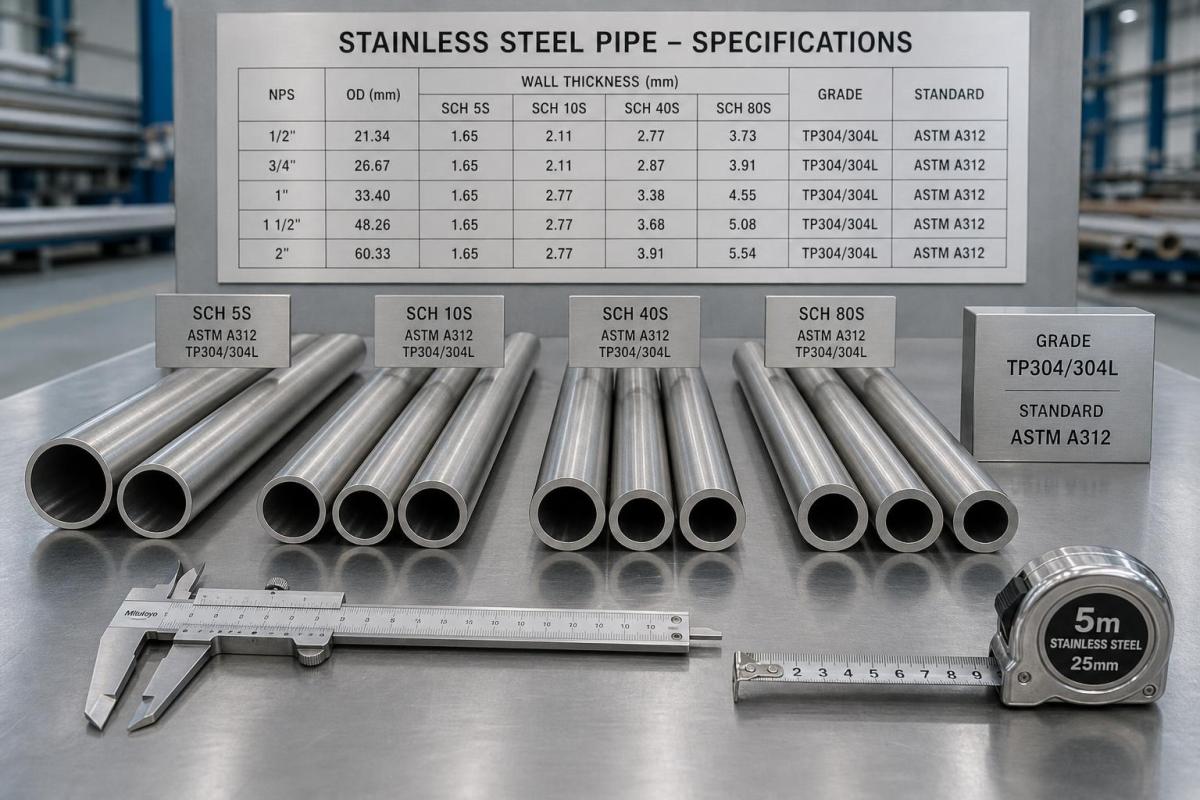

شرح مواصفات أنابيب SS: كيفية قراءة المقاسات والجداول والدرجات

إن الجزء الذي يسبب أكبر قدر من الالتباس في مواصفات أنابيب SS هو أن العلامة تبدو دقيقة، لكن كل عنصر فيها يصف بُعدًا مختلفًا من ملاءمة الأنبوب. فالأنبوب الذي يحمل العلامة 2" Sch 40 ASTM A312 TP304 لا يوضح أمرًا واحدًا فقط. بل يوضح كيفية تسمية الأنبوب في الممارسات التجارية، ومدى سماكة جداره مقارنة بقطره، ومعيار التصنيع والاختبار المطبق، والدرجة التي تنتمي إليها مادته غير القابلة للصدأ. وإذا أسيء فهم أحد هذه العناصر، فقد يستلم المشتري أنبوبًا “صحيحًا” من الناحية الفنية على الورق، لكنه غير مناسب لبيئة التشغيل أو متطلبات الضغط أو طريقة اللحام أو أسلوب التصنيع.

ولهذا السبب نادرًا ما يبدأ التقييم الفني بالسعر أو حتى بالدرجة وحدها. بل يبدأ بقراءة سلسلة المواصفات كاملة ضمن سياقها. وفي مشاريع الإنشاءات والمشاريع الصناعية ومشاريع التصنيع، يتم عادةً اختيار أنابيب الفولاذ المقاوم للصدأ من خلال تحقيق توازن بين مقاومة التآكل، والأداء الميكانيكي، والتوافق البُعدي، والامتثال للمعايير، والتكلفة. وتُعد المواصفة اختصارًا لهذا التوازن.

الفخ الأول هو كلمة “المقاس”. ففي مصطلحات الأنابيب، يرتبط المقاس الاسمي للأنبوب، والقطر الخارجي، والقطر الداخلي، وسماكة الجدار ببعضها، لكنها ليست قابلة للتبادل. ويُعد المقاس الاسمي للأنبوب، أو NPS، نظامًا للتعيين وليس قياسًا مباشرًا للقطر الخارجي الفعلي في جميع الحالات. وبالنسبة إلى العديد من المقاسات الشائعة، يحدد الجدول القياسي القطر الخارجي، بينما يتغير القطر الداخلي وفقًا للجدول. لذلك، عندما يقارن شخص بين أنبوبين من الفولاذ المقاوم للصدأ بمقاس بوصتين، فقد يتحدث عن القطر الخارجي نفسه، ولكن عن سماكتي جدار وسعتي تدفق مختلفتين تمامًا.

وهنا تحدث العديد من أخطاء التوريد بسبب الجدول. فـ Sch 10 وSch 40 وSch 80 ليست مستويات جودة، بل هي سلاسل لسماكة الجدار. ويعني الجدول الأعلى عمومًا جدارًا أكثر سماكة، مما يؤثر في تحمل الضغط، والصلابة، والوزن، ومدخلات حرارة اللحام، والتكلفة الإجمالية. وفي أنظمة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ، يظهر Sch 10 وSch 10S غالبًا في تطبيقات الضغط المنخفض أو التطبيقات التي تركز على مقاومة التآكل، لأن تكلفة الفولاذ المقاوم للصدأ ترتفع سريعًا مع زيادة سماكة الجدار. ويظل Sch 40S حلًا متوسطًا شائعًا. والنقطة الأساسية هي أنه ينبغي مطابقة الجدول مع ضغط التصميم، وسماحية التآكل، والأحمال الميكانيكية، وطريقة الوصل، لا اختياره وفقًا للعادة.

وهنا أيضًا تكمن أهمية الحرف “S”. ففي معايير أنابيب الفولاذ المقاوم للصدأ، ترتبط جداول مثل 10S أو 40S بأبعاد أنابيب الفولاذ المقاوم للصدأ وفقًا لمراجع ASME والمراجع ذات الصلة. وفي بعض المقاسات تتوافق القيم بصورة وثيقة مع جداول الفولاذ الكربوني، بينما لا تتوافق معها في مقاسات أخرى. ويُعد التعامل مع Sch 40 وSch 40S على أنهما متطابقان تلقائيًا اختصارًا قد يؤدي إلى أخطاء في الشراء، ولا سيما عندما تكون مطابقة الوصلات وسماكة الجدار خاضعة لرقابة دقيقة.

ما الذي تخبرك به الدرجة فعليًا

عندما يطلب المهندسون أنابيب من الفولاذ المقاوم للصدأ بدرجة 304 أو 316، فإنهم يشيرون عادةً أولًا إلى سلوك مقاومة التآكل، وليس إلى القوة فقط. وتُعد الدرجة 304 الخيار الأوستنيتي الشائع في أعمال التصنيع العامة، ونقل المياه، ومعدات الصناعات الغذائية في البيئات المناسبة، والعديد من التطبيقات المعمارية أو الصناعية. وتحتوي الدرجة 316 على الموليبدينوم، مما يحسن عمومًا مقاومتها في البيئات التي تحتوي على الكلوريدات أو البيئات الأكثر شدة. وهذا لا يعني أن 316 ضرورية دائمًا أو أن 304 غير آمنة افتراضيًا. بل يعني ضرورة فهم وسط التشغيل ودرجة الحرارة والمواد الكيميائية المستخدمة في التنظيف ودورة التعرض قبل تثبيت الدرجة.

وهناك فروق أخرى مخفية خلف تحديد الدرجة. فعلى سبيل المثال، تُعد TP304 وTP304L متقاربتين، لكن غالبًا ما يُفضل استخدام الدرجة منخفضة الكربون “L” عند وجود لحام، لأنها تقلل المخاطر المرتبطة بالحساسية في المنطقة المتأثرة بالحرارة. وينظر المقيمون الفنيون عادةً في ما إذا كان المشروع يحتاج إلى قابلية لحام أفضل، أو أداء أعلى لمقاومة التآكل بعد التصنيع، أو مرجع محدد ضمن المعايير. إن قراءة “304” فقط دون التحقق من التعيين الكامل للمادة تترك أمورًا كثيرة دون توضيح.

وينطبق الأمر نفسه على فئات الفولاذ المقاوم للصدأ المزدوج، أو الفيريتي، أو المارتنسيتي، رغم أن العديد من حالات الشراء الصناعي العامة تركز أساسًا على الدرجات الأوستنيتية. ومن الناحية العملية، ينبغي قراءة الدرجة باعتبارها قرارًا يتعلق بعائلة المادة ومرتبطًا بظروف التشغيل، لا باعتبارها تسمية عامة لفئة ممتازة.

المعايير ليست مجرد زينة على شهادة المصنع

تُعد مواصفة أنبوب الفولاذ المقاوم للصدأ غير مكتملة دون المعيار الحاكم. ويُعد ASTM A312 أحد أكثر المعايير شيوعًا للأنابيب الأوستنيتية المصنوعة من الفولاذ المقاوم للصدأ، سواء كانت غير ملحومة أو ملحومة أو معالجة على البارد بدرجة كبيرة، والمخصصة للخدمة في درجات الحرارة العالية والخدمات العامة المقاومة للتآكل. وقد تنطبق معايير أخرى وفقًا لما إذا كان المتطلب يتعلق بأنابيب ميكانيكية، أو خدمة صحية، أو أنابيب ضغط، أو استخدام إنشائي. ولا تُعد مراجع ASTM وASME وEN وJIS وGB تسميات قابلة للتبادل؛ فهي تحدد نطاقات الكيمياء المسموح بها، والتفاوتات البُعدية، ومتطلبات الاختبار، وطرق التصنيع، ومعايير القبول.

وهذا أمر مهم في التوريد العالمي. فقد يتلقى المشتري عروضًا تبدو متكافئة لأن اسم الدرجة مألوف، بينما يختلف المعيار المطبق. فقد يقتبس أحد الموردين أنبوبًا وفقًا لـ ASTM A312، بينما يقتبس مورد آخر وفقًا لمعيار محلي أو بديل ذي تفاوتات أو متطلبات اختبار مختلفة. وبالنسبة إلى المقيم الفني، لا يتمثل السؤال في ما إذا كان المعيار “جيدًا”، بل في ما إذا كان يتوافق مع مواصفة المشروع، وبيئة المعايير، وخطة الفحص اللاحقة.

يعمل المصنعون الذين يخدمون أسواق التصدير عادةً وفق عدة عائلات من المعايير. وتكون الشركات ذات الخبرة في الامتثال لمعايير ASTM وEN وJIS وGB أسهل تعاملًا عمومًا عندما يتطلب المشروع مراجعة الرسومات، أو تقييم المواد البديلة، أو إعداد وثائق إقليمية مختلطة. وبالنسبة إلى مصنع ومصدر صيني للفولاذ الإنشائي، غالبًا ما تكون هذه المعرفة بالمعايير المختلفة مهمة بقدر الطاقة الإنتاجية، لأن العديد من مشكلات الشراء تظهر أثناء التفسير وليس أثناء التصنيع.

كيفية قراءة التعيين الكامل للأنبوب

تتمثل الطريقة العملية لقراءة مواصفات أنابيب SS في تقسيم التعيين إلى أربعة أسئلة:

بمجرد وضوح هذه النقاط الأربع، تصبح بقية المراجعة أكثر تنظيمًا. ويمكن بعد ذلك التحقق من تشطيب السطح، وما إذا كان التصنيع غير ملحوم أو ملحومًا، وشهادات الاختبار، وحالة المعالجة الحرارية، وتجهيز الأطراف الخاص، باعتبارها عناصر ثانوية لكنها لا تزال مهمة.

وفي أعمال الشراء، تساعد هذه الطريقة على فصل الفروق الفنية الحقيقية عن الضوضاء الموجودة في عروض الأسعار. كما تتجنب الحالة الشائعة التي يبدو فيها أن موردين يقتبسان المادة نفسها، بينما يسعران فعليًا سماكات جدران أو معايير أو طرق تصنيع مختلفة.

وينطبق الانضباط نفسه عند مراجعة المنتجات الفولاذية المجاورة المستخدمة في حزمة المشروع نفسها. فعلى سبيل المثال، قد يشتري المشتري المدني أو الصناعي الذي يقارن أنظمة الأنابيب أيضًا مواد تسليح أو مواد إنشائية مثل قضبان الأسلاك للأساسات أو العوارض أو البلاطات أو الأشغال العامة. وفي هذه الحالات، يكون منطق التقييم مألوفًا حتى إذا تغير شكل المنتج: فالدرجة، ونطاق المقاسات، ومسار المعالجة، والتفاوتات، وحالة السطح، والامتثال لمعايير مثل ASTM وJIS وGB وBS أو ISO، كلها تؤثر في مدى تطابق الفولاذ المسلم مع الغرض التصميمي. وقد يختلف المنتج نفسه عن أنبوب الفولاذ المقاوم للصدأ، لكن عادة القراءة تظل واحدة.

سوء الفهم الذي يشوه القرارات الفنية

يتمثل أحد أوجه سوء الفهم الشائعة في الاعتقاد بأن الأنبوب الأكثر سماكة هو دائمًا الخيار الأكثر أمانًا. وقد يكون أكثر أمانًا في بعض حالات الضغط، لكنه يزيد أيضًا الوزن والتكلفة ووقت اللحام، وقد يؤدي أحيانًا إلى استخدام مواد غير ضرورية. وإذا كان التآكل هو مصدر القلق الحقيقي، فقد تكون ترقية الدرجة أكثر فعالية في حل المشكلة من مجرد زيادة الجدول.

ويتمثل سوء فهم آخر في افتراض أن الفولاذ المقاوم للصدأ يعني عدم الحاجة إلى الصيانة. فأنابيب الفولاذ المقاوم للصدأ تقاوم التآكل، لكن أداء جميع درجات الفولاذ المقاوم للصدأ لا يتساوى في الظروف الغنية بالكلوريدات أو الحمضية أو ذات درجات الحرارة العالية. كما يمكن لظروف الشقوق، أو الخدمة الراكدة، أو ممارسات التصنيع السيئة، أو التلوث الناتج عن التعامل مع الفولاذ الكربوني أن يسبب مخاطر فشل. ولهذا ينبغي مراجعة المواصفة مع وصف الخدمة، لا باعتبارها اختيارًا منفردًا للمادة.

وهناك أيضًا خلط بين الأنبوب والمواسير الدقيقة. فكثيرًا ما يُستخدم المصطلحان بالتبادل في المحادثات العادية، لكن الفرق مهم في الشراء الفني. فعادةً ما تتم المواصفة الخاصة بالأنبوب وفقًا للمقاس الاسمي والجدول لخدمة السوائل أو الضغط. أما الماسورة الدقيقة فتُحدد غالبًا وفقًا للقطر الخارجي الدقيق وسماكة الجدار، ولا سيما عندما تكون الدقة البُعدية أو الملاءمة الإنشائية أمرًا حاسمًا. وإذا طلب الرسم أنبوبًا وقدم المورد عرضًا لماسورة دقيقة، فينبغي التحقق من الاستبدال بدلًا من افتراض قبوله.

ما الذي ينبغي على المقيمين الفنيين التحقق منه قبل الموافقة

تتمثل أكثر طرق المراجعة موثوقية في اختبار المواصفة مقابل التطبيق. اسأل عن الوسط الذي سينقله الأنبوب، ونطاق درجات الحرارة التي سيتعرض لها، وما إذا كان اللحام مطلوبًا، وما إذا كان الخط خاضعًا للضغط، وأي معيار أو كود للمشروع يحكم القبول. ثم أكد تعيين المادة وصولًا إلى مستوى المعيار والجدول. وبالنسبة إلى المشاريع الدولية، تحقق أيضًا من توافق وثائق المصنع، ونطاق الفحص، وتنسيق العلامات مع متطلبات المالك.

وفي توريد التصدير، تهم الاستمرارية تقريبًا بقدر أهمية الامتثال الاسمي. وينبغي أن يكون المورد القادر قادرًا على شرح ليس فقط أن الأنبوب مصنوع من الفولاذ المقاوم للصدأ، بل أيضًا سبب تقديم تركيبة معينة من المعيار والدرجة والجدول، والتفاوتات المطبقة، وما إذا كانت البدائل متكافئة أم لا. ويؤدي هذا المستوى من الوضوح إلى تقليل المراسلات المتبادلة التي غالبًا ما تؤخر الموافقات.

لذلك، عند قراءة مواصفات أنابيب SS، لا تتعامل مع سلسلة الأكواد على أنها تسمية تُفك رموزها مرة واحدة ثم تُنسى. اقرأها باعتبارها بيانًا فنيًا. فالمقاس يحدد الملاءمة، والجدول يحدد سماكة الجدار، والدرجة تحدد سلوك السبيكة، والمعيار يحدد مجموعة القواعد. وإذا كان أحد هذه العناصر الأربعة غير واضح، فإن المواصفة ليست جاهزة لاتخاذ قرار شراء واثق.
