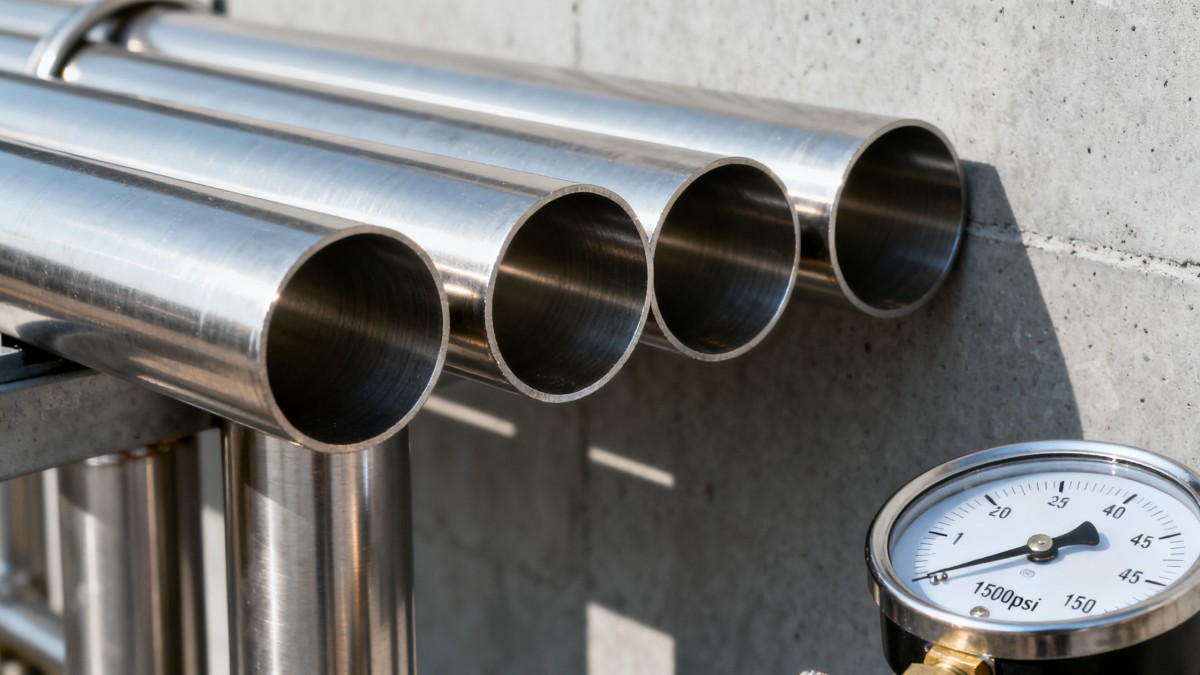

فهم مواصفات أنابيب SS لتطبيقات الضغط العالي

يُعد فهم مواصفات أنابيب SS أمرًا بالغ الأهمية لمتخصصي مراقبة الجودة والسلامة العاملين في تطبيقات الضغط العالي. يجب أن تستوفي هذه الأنابيب المصنوعة من الفولاذ المقاوم للصدأ متطلبات صارمة فيما يتعلق بتركيب المواد، وسماكة الجدار، وتصنيفات الضغط لضمان الموثوقية في البيئات كثيرة المتطلبات. بصفتها شركة موثوقة لتصنيع الفولاذ الإنشائي، توفر Hongteng Fengda أنابيب SS المتوافقة مع المعايير الدولية، وتقدم المتانة والأداء اللازمين للأنظمة الصناعية الحرجة. يستعرض هذا الدليل ما الذي يجعل مواصفات أنابيب SS لدينا مثالية لمتطلبات الضغط العالي الخاصة بكم.

الخصائص الرئيسية لمواد أنابيب SS

يعتمد أداء أنابيب الفولاذ المقاوم للصدأ تحت الضغط العالي على ثلاث خصائص أساسية للمواد: مقاومة التآكل، والمتانة الميكانيكية، وتحمل درجات الحرارة. يُعد الفولاذ المقاوم للصدأ من الدرجتين 304 و316L الأكثر تحديدًا لتطبيقات الضغط بسبب خصائصهما المتوازنة.

يوفر محتوى الكروم (عادةً 18-20%) مقاومة التآكل الأساسية، بينما يعزز النيكل (8-12%) الليونة والأداء في درجات الحرارة العالية. كما أن إضافات الموليبدينوم في 316L (2-3%) تحسن بشكل كبير مقاومة الكلوريدات والبيئات الحمضية.

بالنسبة لأنظمة الضغط الفائق الارتفاع (أكثر من 10,000 psi)، قد يتم تحديد أنواع الفولاذ المقاوم للصدأ المزدوج مثل 2205، والتي توفر تقريبًا ضعف مقاومة الخضوع مقارنة بالدرجات الأوستنيتية القياسية مع الحفاظ على مقاومة ممتازة للتآكل.

سماكة الجدار وتصنيفات الضغط

تؤثر سماكة جدار الأنبوب بشكل مباشر في قدرة احتواء الضغط. يحدد معيار ASME B36.19M ثلاث تسميات شائعة لسماكة جدار أنابيب الفولاذ المقاوم للصدأ:

• Schedule 5S: جدار رقيق للضغط المنخفض (عادةً 100-300 psi)
• Schedule 10S: قياسي للضغط المتوسط (500-1000 psi)
• Schedule 40S: جدار سميك للضغط العالي (1500-3000 psi)

تعتمد تصنيفات الضغط الفعلية على قطر الأنبوب ودرجة الحرارة. على سبيل المثال، يتمتع أنبوب 2" Schedule 10S بضغط تشغيل يبلغ 1,480 psi عند 100°F، وينخفض إلى 1,150 psi عند 400°F.

حساب الحد الأدنى لسماكة الجدار

يوفر كود ASME B31.3 لأنابيب العمليات الصيغة القياسية لتحديد الحد الأدنى لسماكة الجدار:

t = PD / (2(SE + PY)) + A

حيث إن P=ضغط التصميم، وD=القطر الخارجي، وS=الإجهاد المسموح به، وE=معامل جودة الوصلة، وY=المعامل، وA=سماحية التآكل.

حلول تكميلية للحماية من التآكل

بينما يوفر الفولاذ المقاوم للصدأ مقاومة متأصلة للتآكل، تستفيد بعض التطبيقات من تدابير حماية إضافية. توفر حلولنا الخاصة بـالأنابيب المجلفنة حماية معززة للأنابيب الخارجية أو المكونات المعرضة للبيئات القاسية.

بالنسبة لأنظمة الضغط الحرجة، نوصي بدمج أنابيب الفولاذ المقاوم للصدأ مع دعامات خارجية مجلفنة لإنشاء أنظمة هجينة تحقق أفضل أداء وأطول عمر خدمة.

بروتوكولات ضمان الجودة والاختبار

تطبق Hongteng Fengda اختبارات صارمة لضمان تلبية أنابيب SS لمتطلبات تطبيقات الضغط. تتضمن عملية مراقبة الجودة لدينا ما يلي:

1. التحقق من شهادات المواد (تقارير اختبار المصنع)
2. الاختبار الهيدروستاتيكي عند 1.5x ضغط التصميم
3. التحقق بالموجات فوق الصوتية من السماكة (تفاوت ±0.1mm)
4. فحص اللحام بالتيارات الدوامية أو بالتصوير الإشعاعي
5. التحقق من تشطيب السطح (Ra ≤ 0.8µm للتطبيقات الصحية)

تُوسم جميع الأنابيب بعلامات تعريف دائمة تشمل درجة المادة، ورقم الصهرة، والمقاس، وسماكة الجدار، وتصنيف الضغط لضمان التتبع الكامل.

اختيار أنبوب SS المناسب لتطبيقكم

عند تحديد أنابيب SS لأنظمة الضغط العالي، ضعوا في الاعتبار هذه العوامل الخمسة الحاسمة:

• توافق الوسط: التركيب الكيميائي للسوائل المنقولة
• نطاق درجة الحرارة: كل من ظروف التشغيل والظروف العابرة
• التحميل الدوري: تكرار وحجم تقلبات الضغط
• البيئة الخارجية: الظروف الجوية ومصادر التآكل المحتملة
• المتطلبات التنظيمية: المعايير الخاصة بالصناعة (ASME, API, etc.)

بالنسبة للتطبيقات الحرجة، نوصي بالتشاور مع فريقنا الهندسي لإجراء تحليل كامل للنظام ومراجعة اختيار المواد.

الأسئلة الشائعة

ما الحد الأقصى لتصنيف الضغط لأنابيب SS القياسية؟

تتمتع أنابيب SS القياسية من Schedule 40S عادةً بتصنيفات ضغط تتراوح بين 1,500-3,000 psi عند درجات الحرارة المحيطة. ومع ذلك، تعتمد التصنيفات الفعلية على القطر، وسماكة الجدار، ودرجة المادة - يُرجى الرجوع إلى ASME B31.3 لإجراء حسابات دقيقة.

كيف تؤثر درجة الحرارة في أداء أنابيب SS؟

يحافظ الفولاذ المقاوم للصدأ على متانته حتى نحو 800°F (427°C)، لكن قيم الإجهاد المسموح بها تنخفض مع درجة الحرارة. على سبيل المثال، يمتلك 304 SS إجهادًا مسموحًا به قدره 20 ksi عند 100°F، وينخفض إلى 14.4 ksi عند 800°F. احرصوا دائمًا على خفض تصنيفات الضغط عند درجات الحرارة المرتفعة.

ما الشهادات التي ينبغي أن أطلبها لأنابيب الضغط؟

يجب أن تشمل الشهادات الدنيا تقارير اختبار المواد (ASTM A312/A358)، وتقارير الاختبار الهيدروستاتيكي، واعتمادات إجراءات اللحام. وبالنسبة للخدمات الحرجة، أضيفوا التحقق من PMI وتقارير NDE. توفر Hongteng Fengda حزم وثائق كاملة مع جميع الأنابيب المصنفة للضغط.

الخلاصة والخطوات التالية

يتطلب التحديد الصحيح لمواصفات أنابيب SS لتطبيقات الضغط العالي دراسة دقيقة لخصائص المواد، وسماكة الجدار، وتصنيفات الضغط، والعوامل البيئية. وبصفتها شركة ذات خبرة في تصنيع الفولاذ الإنشائي، تقدم Hongteng Fengda حلولًا تقنية سليمة تفي بالمعايير الدولية مع تحسين التكلفة والأداء.

تواصلوا مع فريقنا الهندسي اليوم لمناقشة متطلباتكم الخاصة لأنابيب الضغط. سنساعدكم في اختيار المواصفات المثلى لأنابيب SS وتقديم دعم فني كامل من التصميم حتى التركيب.
