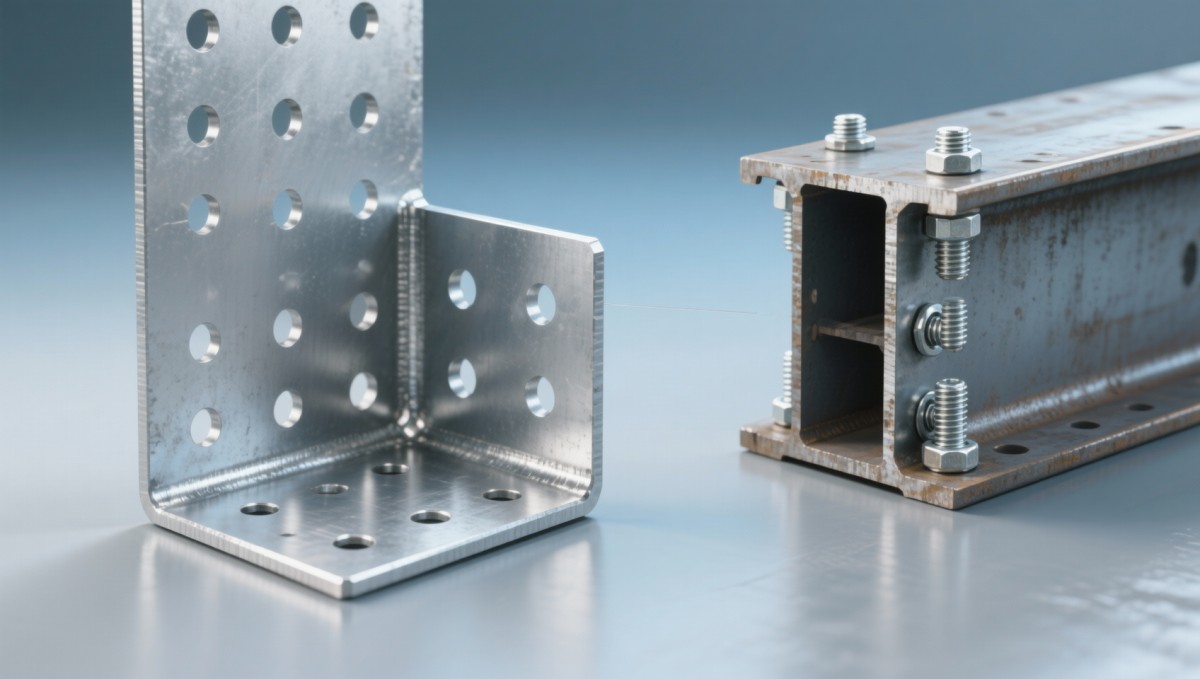

عند تحديد لوحة معدنية بزاوية قائمة مع ثقوب مسبقة الصنع للتطبيقات الهيكلية أو الكهربائية - مثل تركيب أنبوب معدني مجلفن، أو أنبوب كهربائي مجلفن، أو أنبوب صناعي مجلفن - تكون الدقة أمرًا بالغ الأهمية. قد تتراكم تفاوتات تباعد الثقوب عبر التجميعات متعددة الطبقات، مما يعرضها لخطر عدم المحاذاة، أو ضعف نقل الحمل، أو فشل تكامل الأنبوب. بصفتنا مصنعًا ومصدرًا موثوقًا به للصلب الهيكلي من الصين، تضمن Hongteng Fengda تحكمًا دقيقًا في التفاوتات للوحات معدنية بزاوية قائمة مخصصة - متوافقة مع معايير ASTM وEN وGB - لدعم التركيب الموثوق للأنابيب المعدنية المجلفنة وأنظمة الأنابيب الكهربائية المجلفنة حول العالم.

لماذا يهم تراكم تفاوت تباعد الثقوب في التجميعات الفولاذية متعددة الطبقات

في التكوينات الهيكلية المكدسة - على سبيل المثال، الأقواس المثبتة عبر طبقات متعددة من لوحات الزاوية، ودعامات الأنابيب، والإطارات الأساسية - لا تلغي انحرافات موضع الثقوب بعضها البعض. بدلاً من ذلك، فإنها تتراكم هندسيًا. يمكن أن يؤدي تفاوت ±0.3 مم لكل طبقة عبر ثلاث طبقات إلى اختلال تراكمي يصل إلى ±0.9 مم - وهو ما يكفي لمنع التثبيت الكامل للبرغي أو التسبب في تحميل غريب الأطوار.

هذا أمر بالغ الأهمية خاصة حيث تتفاعل اللوحات المعدنية بزاوية قائمة مع المكونات القياسية مثل ملحقات EMT (ASTM A53)، أو الأنابيب الصلبة المجلفنة (UL 6)، أو قنوات التثبيت الهيكلية (EN 1993-1-8). يزيد عدم المحاذاة من وقت التثبيت بنسبة 20-40٪، ويزيد من خطر إعادة العمل، وقد يضر بالتجميعات المصنفة لمقاومة الحرائق أو الزلازل.

تطبق Hongteng Fengda عملية ثقب تحكمها CNC بدقة قابلة للتكرار تبلغ ±0.15 مم لكل ثقب - يتم التحقق منها عبر فحص CMM - وتحتفظ بسجلات عملية قابلة للتتبع لكل دفعة. تدعم هذه القدرة مباشرة المشاريع التي تتطلب الامتثال لمعيار ISO 2768-mK (فئة التفاوت المتوسطة) أو حدود أكثر تشددًا يحددها العميل.

كيف تندمج اللوحات المعدنية بزاوية قائمة مع أنظمة الصلب الهيكلي

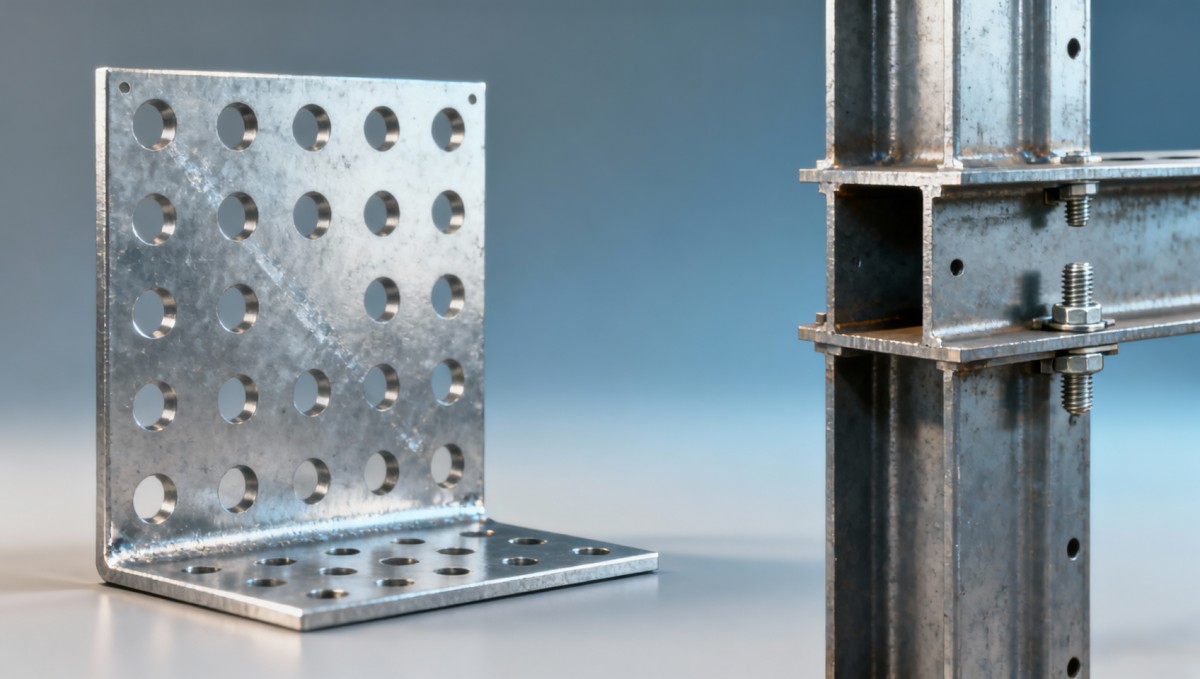

نادرًا ما تعمل اللوحات بزاوية قائمة مسبقة الثقب بمعزل عن غيرها. يتم دمجها عادةً في أطر فولاذية هيكلية أكبر - خاصةً حيث تكون الصلابة النمطية، أو التجميع السريع في الموقع، أو التوافق مع التعديلات أولوية. على سبيل المثال، عند تثبيت صواني الكابلات على أعمدة فولاذية، يجب أن تتماشى القوسة بدقة مع كل من ثقوب شفة العمود وقضبان دعم الصواني.

في مثل هذه الحالات، يصبح التنسيق الأبعادي بين المكونات أمرًا غير قابل للتفاوض. يقوم فريقنا الهندسي بفحص أنماط الثقوب بشكل متقاطع مقابل عرض شفة شعاع H القسم القياسي (50-400 مم)، وسمك الويب (5-36.5 مم)، وفترات خطوة البرغي الشائعة (على سبيل المثال، 100 مم، 150 مم، 200 مم لكل EN 1090-2). وهذا يضمن قابلية التشغيل البيني السلس دون الحاجة إلى الحفر أو التوسيع في الموقع.

نوفر أيضًا مكونات مصاحبة - بما في ذلك مقاطع القناة المقطوعة حسب الطلب، ولوحات الزوايا الملحومة، وعلاقات الشوكات المجلفنة - مصممة لتتناسب مع ميزانية التفاوت التراكمي للتجميع الخاص بك. الوقت النموذجي لتسليم مجموعات الأجزاء المتعددة المنسقة: 12-22 يوم عمل بعد الموافقة على الرسم.

معايير التكامل الرئيسية للتجميعات متعددة الطبقات

تعكس هذه القيم القدرة الإنتاجية الواقعية - وليس سيناريوهات أفضل الحالات النظرية. تتضمن كل طلبية تقرير اختبار أبعاد يتوافق مع الرسم المعتمد لديك، مع بيانات إحداثيات لما يصل إلى 12 ميزة حرجة. وهذا يتيح إدخالًا مباشرًا في التحقق من صحة نموذج BIM أو قائمة التحقق QA/QC.

قائمة التحقق للشراء: ما يجب تحديده قبل طلب لوحات الزاوية مسبقة الثقب

لتجنب التأخيرات المتعلقة بالتفاوتات، يجب على فرق الشراء تأكيد هذه العناصر الخمسة قبل إصدار أوامر الشراء النهائية:

• معيار مرجعي لنمط الثقب: على سبيل المثال، "تطابق ثقوب شفة شعاع H ASTM A36 بمراكز 150 مم" - وليس فقط "تباعد قياسي"
• ميزانية التفاوت التراكمي: حدد الحد الأقصى المسموح به للانحراف عبر جميع الطبقات (على سبيل المثال، ≤±0.4 مم إجمالي)
• درجة المادة وتشطيب السطح: Q235B المجلفن بالغمس الساخن مقابل SS304 المعالج بالحماية - كل منهما يؤثر على تآكل أداة الثقب وجودة الحافة
• مستوى وثائق التفتيش: هل تقرير CMM مطلوب؟ شهادة أبعاد وفقًا لـ ISO/IEC 17025؟ التحقق من طرف ثالث؟
• متطلبات قابلية التشغيل البيني: هل يجب أن تتماشى مع المخزون الحالي من شعاع H القسم أو أجهزة التثبيت الخاصة؟

يستجيب مهندسو التسعير لدينا لاستفسارات RFQ الفنية خلال 48 ساعة عمل - مع تضمين مقترحات كاملة بالأبعاد، وخرائط التفاوتات، وشهادات المواد. نقبل الرسومات بتنسيق STEP أو DWG أو PDF مع إشارات GD&T.

لماذا تختار فرق المشاريع العالمية Hongteng Fengda للمكونات الهيكلية الدقيقة

من توسعة مترو دبي إلى تشييد مراكز البيانات في أونتاريو، يعتمد مديرو المشاريع علينا لأننا نلغي احتكاك التوريد - وليس فقط توريد الفولاذ. نجمع بين الخبرة المعدنية العميقة (أكثر من 12 عامًا في التصنيع الهيكلي)، وعمليات معتمدة بـ ISO 9001، وإمكانية التتبع من البداية إلى النهاية - من أرقام حرارة الخام إلى ملصقات التعبئة النهائية.

على عكس موردي السلع الأساسية، نطور الحلول معًا: تعديل زوايا شطبة الثقوب لإدخال البراغي بشكل أسرع، أو إضافة شقوف محاذاة ثانوية، أو وضع علامات ليزرية لأرقام الدُفعات للجاهزية للتدقيق في الموقع. متوسط معدل التسليم في الوقت المحدد لدينا خلال الـ 36 شهرًا الماضية: 98.7٪ - مع عدم الإبلاغ عن أي حوادث رفض في الموقع متعلقة بالتفاوتات من قبل مقاولي EPC من الفئة الأولى.

هل أنت مستعد للتحقق من تصميم التجميع متعدد الطبقات التالي الخاص بك؟ اتصل بفريق المبيعات الفنية لدينا لمراجعة الأبعاد المجانية، أو إنشاء نموذج أولي (وقت التسليم: 7-10 أيام)، أو حزم شهادات مخصصة - بما في ذلك تقارير اختبار المطاحن ASTM A6/A6M وإعلانات EN 10204 3.1.
