بالنسبة للمقيّمين الفنيين الذين يقارنون بين مكوّنات التأطير والتدعيم, تُقدَّر صفيحة الفولاذ ذات الزاوية القائمة لكفاءتها في نقل الأحمال, واستقرار الوصلات, وسهولة التصنيع. وتُستخدم عبر أنظمة الفولاذ الإنشائي, وهي تساعد على تحسين قوة الوصلات, ودقة المحاذاة, وموثوقية التركيب. ويمكن أن يساعد فهم تطبيقاتها في دعم اختيار أفضل للمواد, وتقييم الامتثال, والأداء طويل الأجل للمشاريع.

لماذا تُعد صفيحة الفولاذ ذات الزاوية القائمة مهمة في تصميم التأطير والتدعيم؟

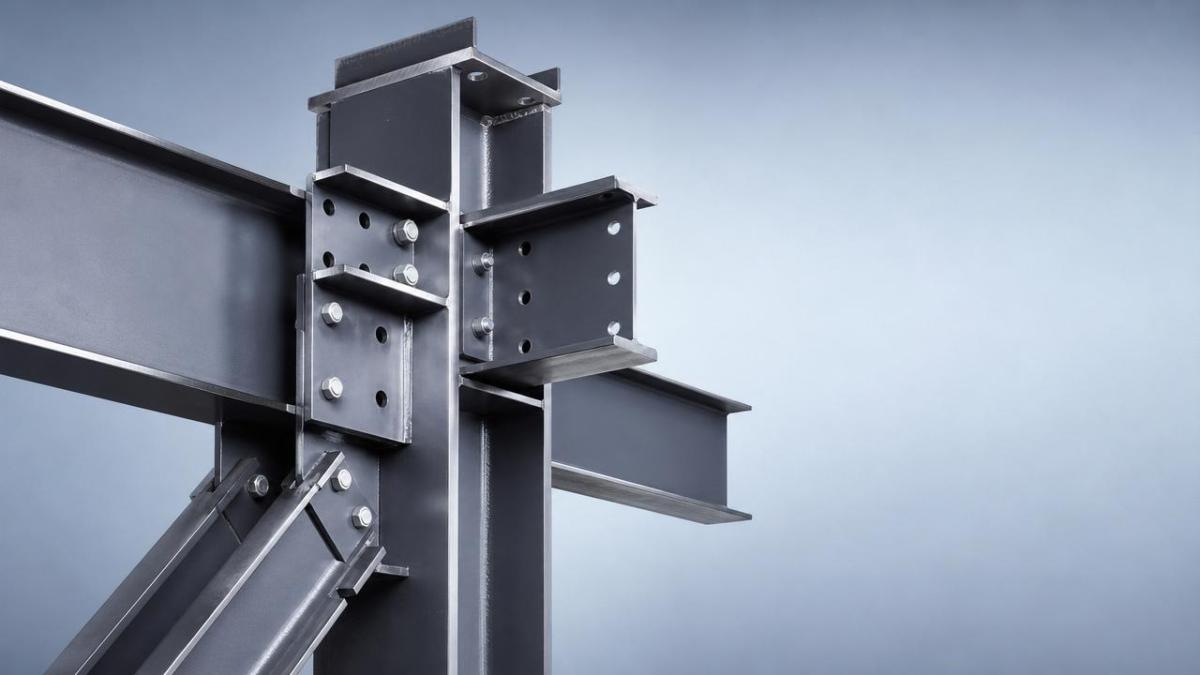

في الإنشاءات الفولاذية, تُستخدم صفيحة الفولاذ ذات الزاوية القائمة عادةً كعنصر وصل, أو تقوية, أو دعم حيث يلتقي عضوان عند 90 degrees. وغالبًا ما يراجعها المقيّمون الفنيون ليس كملحق بسيط, بل كمكوّن ضمن مسار الأحمال يؤثر في الصلابة, والتحكم في التفاوتات, وكفاءة التجميع.

تتضح قيمتها في البحور المؤطرة, ومنصات المعدات, ووصلات العمود-الكمرة, وعُقد الجمالونات, وأنظمة الدعم الثانوية. وعند اختيارها بشكل صحيح, يمكن لصفيحة الفولاذ ذات الزاوية القائمة أن تقلل التشوه الموضعي, وتحسن تموضع المسامير أو اللحامات, وتدعم التركيب المتكرر عبر المشاريع ذات الجداول الزمنية الضيقة.

الأدوار الأساسية في الأنظمة الإنشائية

• تنقل القوى بين الأعضاء الفولاذية المتقاطعة من خلال إنشاء سطح وصل مستقر والتحكم في تركّز الإجهاد عند الوصلة.
• تحسن تكامل التدعيم من خلال مساعدة الأعضاء القطرية على الاتصال بدقة بالإطارات, أو صفائح الوصل, أو خطوط الدعم.
• تساعد فرق التصنيع عبر تبسيط القطع, والثقب, واللحام, والفحص البُعدي مقارنةً بالحاملات المخصصة الأكثر تعقيدًا.
• تدعم التركيب الموقعي عبر تقليل مشكلات المواءمة عندما تُدار المحاذاة, وموقع الثقوب, وتجهيز الحواف بشكل صحيح.

بالنسبة للمقيّمين المسؤولين عن التكلفة, والامتثال, ومخاطر التسليم, غالبًا ما تكون صفيحة الفولاذ ذات الزاوية القائمة خيارًا عمليًا لأنها توازن بين الأداء الإنشائي وبساطة التصنيع. ويكتسب ذلك أهمية خاصة في سلاسل التوريد التصديرية حيث يؤثر التوحيد القياسي واتساق الفحص بشكل مباشر في الجداول الزمنية للمشاريع.

ما تطبيقات التأطير والتدعيم التي تستفيد منها أكثر شيء؟

تُستخدم صفيحة الفولاذ ذات الزاوية القائمة في كل من الأنظمة الفولاذية الرئيسية والثانوية. وتعتمد ملاءمتها على اتجاه الحمل, ومتطلبات تقييد الوصلة, وطريقة التصنيع, وما إذا كان المشروع يفضّل التجميع بالمسامير, أو التجميع باللحام, أو استراتيجية وصل هجينة.

يساعد الجدول أدناه المقيّمين الفنيين على مقارنة التطبيقات الشائعة لصفيحة الفولاذ ذات الزاوية القائمة في أعمال التأطير والتدعيم.

في الممارسة العملية, يجب على الفرق الفنية مواءمة صفيحة الفولاذ ذات الزاوية القائمة مع متطلبات الوصلة الفعلية. فلا ينبغي تقييم صفيحة مستخدمة في تأطير ثانوي خفيف وفق المعايير نفسها المطبقة على صفيحة مستخدمة في عقدة تدعيم ذات أحمال عالية. ويظل وضوح مسار الأحمال هو عامل التصفية الأول.

سيناريوهات المشاريع النموذجية

• المباني الصناعية حيث يجب أن تظل هندسة التدعيم مستقرة تحت أحمال الرياح والأحمال التشغيلية.
• تأطير المستودعات حيث تؤثر سرعة التركيب وتصميم الوصلات المتكرر في التكلفة الإجمالية للمشروع.
• قواعد الماكينات وأرضيات الوصول حيث تحتاج تفاصيل الدعم الزاوي إلى دعم إنشائي ودمج آمن للسطح.
• المشاريع التصديرية التي تتطلب مكوّنات فولاذية متوافقة مع المعايير مع مهل توريد موثوقة وسجلات فحص.

ما العوامل الفنية التي يجب على المقيّمين التحقق منها أولاً؟

عند تقييم صفيحة فولاذ ذات زاوية قائمة, تنشأ العديد من أخطاء الشراء من مراجعة السماكة والسعر فقط. وينبغي أن تفحص عملية تقييم أقوى أيضًا درجة الفولاذ الأساسي, ونوع الوصلة, وقدرة التفاوتات, وحالة السطح, والتوافق مع التجميع الفولاذي الأكبر.

نقاط التحقق الفنية الرئيسية

1. درجة المادة وتكافؤ المعيار. تحقّق مما إذا كان المورد يستطيع توفير درجات متوافقة مع متطلبات ASTM, EN, JIS, أو GB استنادًا إلى وثائق المشروع.
2. سماكة الصفيحة ومتطلبات الصلابة. قد تسهّل الصفائح الرقيقة التصنيع, لكنها قد تزيد التشوه عند الوصلات المحمّلة.
3. طريقة الوصلة. يجب أن تتوافق ثقوب المسامير, وشطفات اللحام, وأسطح التلامس مع عملية التصنيع المقصودة.
4. التفاوتات البُعدية. تحتاج المشاريع ذات المواءمة الدقيقة إلى تحكم موثوق في الطول, والعرض, ودقة الزاوية, وموضع الثقوب.
5. الطلاء أو المعالجة السطحية. يتطلب الاستخدام الداخلي الجاف والبيئات الخارجية المسببة للتآكل استراتيجيات حماية مختلفة.

تجمع بعض أنظمة التأطير أيضًا بين الصفائح الزاوية ومكوّنات الأرضيات أو المنصات. وفي تلك الحالات, قد يتم تحديد مادة مضادة للانزلاق بالقرب من مناطق الوصول. على سبيل المثال, يمكن النظر في صفيحة فولاذية منقوشة A36 في مناطق أرضيات المعدات أو المنصات حيث تكون مقاومة الانزلاق, والتوافق الإنشائي, وسهولة التصنيع جميعها مطلوبة.

قد يشمل نطاق المنتجات درجات مثل A36, Q235B, 235JR, S235, SS400, وSM400 series, مع سماكات شائعة من 2 mm إلى 8 mm, وعرض من 600 mm إلى 1800 mm, وطول من 2 m إلى 12 m أو حسب المتطلبات المخصصة. وبالنسبة للمقيّمين, لا تكمن الأهمية في الكتالوج وحده, بل في مدى ملاءمة تلك المعلمات لمنطقة الوصلة وبيئة الاستخدام والوصول.

كيف تقارن صفيحة الفولاذ ذات الزاوية القائمة بخيارات الوصل الأخرى؟

غالبًا ما يُسأل المقيّمون الفنيون عما إذا كانت صفيحة الفولاذ ذات الزاوية القائمة هي الخيار الأفضل, أو ما إذا كانت صفائح الوصل, أو الحاملات المثنية, أو المقاطع الزاوية المشكلة بالدرفلة ستؤدي أداءً أفضل. وتعتمد الإجابة على كفاءة التصنيع, والمتطلبات الإنشائية, وظروف الموقع.

يوضح جدول المقارنة أدناه المواضع التي تتلاءم فيها صفيحة الفولاذ ذات الزاوية القائمة عادةً ضمن قرارات الشراء والتصميم.

تُظهر هذه المقارنة سبب بقاء صفيحة الفولاذ ذات الزاوية القائمة شائعة. فهي عادةً ما تقدم توازنًا قويًا بين قابلية التصنيع والفائدة الإنشائية. ومع ذلك, ينبغي على المقيّمين أن يؤكدوا ما إذا كان اتجاه القوة وتفاصيل الوصلة يبرران استخدام مكوّن أكثر تخصصًا.

متى تكون صفيحة الفولاذ ذات الزاوية القائمة عادةً الخيار الأفضل

• عندما يستخدم المشروع هندسة وصلات متكررة ويستفيد من التصنيع المعياري.
• عندما تكون سرعة التجميع في الموقع مهمة وتقلل واجهات الوصل البسيطة من أخطاء التركيب.
• عندما تتطلب مراجعة التصميم مكوّنًا يسهل فحص أبعاده, ومواضع ثقوبه, وتجهيزات لحامه.

ما معايير الشراء التي تقلل المخاطر في المشاريع الفولاذية العالمية؟

بالنسبة للمقيّمين الفنيين, لا تتعلق صفيحة الفولاذ ذات الزاوية القائمة الجيدة بأداء المقطع فقط. بل تتعلق أيضًا بما إذا كان المورد قادرًا على تقديم جودة مستقرة, وامتثال للمعايير, ووثائق التصدير, ومهل توريد متسقة. وهنا تؤثر قدرة الشركة المصنّعة مباشرةً في نتائج المشروع.

قائمة التحقق الخاصة بالشراء للفرق الفنية

• أكّد المعايير المطبقة في البداية, بما في ذلك مراجع ASTM, EN, JIS, أو GB في الرسومات والمواصفات.
• اطلب تفاصيل الأبعاد بما يتجاوز المقاس الاسمي, وخاصة تفاوتات السماكة, والعرض, وموضع الثقوب, وتشطيب الحواف.
• تحقق مما إذا كان تصنيع OEM أو التصنيع المخصص متاحًا للهندسة الخاصة بالمشروع واحتياجات المعالجة المسبقة.
• راجع القدرة الإنتاجية وتنسيق الشحن إذا كان المشروع يتضمن فئات فولاذية متعددة مثل angle steel, channel steel, beams, ومكوّنات مخصصة.
• تحقق من دعم الوثائق الخاصة بالفحص, وتتبع المواد, ومتطلبات التعبئة للتصدير.

تعمل Hongteng Fengda كشركة مصنّعة ومصدّرة للفولاذ الإنشائي من China, وتورّد angle steel, channel steel, steel beams, cold formed profiles, ومكوّنات فولاذية إنشائية مخصصة. وبالنسبة للمقيّمين الذين يديرون التوريد الدولي, يمكن لهذه القدرة الأوسع في المنتجات أن تبسّط تنسيق الحزم وتقلل مخاطر الواجهات بين الموردين المنفصلين.

يُعد نهج التصنيع وضبط الجودة لدى الشركة ذا صلة عندما يجب أن تتوافق صفيحة الفولاذ ذات الزاوية القائمة مع المعايير الدولية الرئيسية وتوقيتات التسليم الخاصة بالمشروع. وعادةً ما يعطي المشترون الفنيون في North America, Europe, the Middle East, وSoutheast Asia الأولوية للاتساق, وليس فقط لسعر الوحدة, لأن تعطّل الجدول الزمني وإعادة العمل غالبًا ما يكلّفان أكثر من الوفر الاسمي في المواد.

كيف ينبغي مراجعة المعايير, والتفاوتات, والتصنيع؟

يجب أن تغطي مراجعة الامتثال كلًا من معايير المواد وواقعية التصنيع. فقد تظل صفيحة الفولاذ ذات الزاوية القائمة التي تفي بمتطلبات الدرجة الاسمية سببًا في مشكلات إذا لم تتوافق جودة الحواف, أو دقة الثقوب, أو قابلية اللحام مع تسلسل التصنيع.

يلخص الجدول أدناه نقاط المراجعة الشائعة لتقييم الامتثال والتصنيع.

ومن الأمثلة العملية على ذلك عندما تجمع منطقة دعم بين التأطير الإنشائي ووصول المشغّل. وفي تلك الحالة, قد يحتاج المقيّم إلى صفيحة فولاذ ذات زاوية قائمة للوصلة وصفيحة منقوشة لسطح المشي. وإذا كان يجب أن تفي الصفيحة المضادة للانزلاق بتوقعات تفاوت دقيقة, فإن تفاصيل مثل نطاق السماكة, وتفاوت العرض, وارتفاع النقشة تصبح ذات صلة بمراجعة التجميع الكامل.

وهنا أيضًا تبرز أهمية تنسيق المورد. فالشركة المصنّعة القادرة على دعم كل من المواصفات القياسية ومكوّنات الفولاذ الإنشائي المخصصة يمكن أن تساعد الفرق الفنية على تجنب عدم تطابق التفاوتات عبر الأجزاء المتصلة.

ما الأخطاء التي يرتكبها المشترون والمقيّمون عادةً؟

في العديد من مشاريع توريد الفولاذ, لا تنتج أكثر المشكلات تكلفة عن إخفاقات تصميمية كبيرة. بل تنشأ من فجوات مراجعة صغيرة تؤخر التصنيع, أو تخلق تعارضًا في التركيب, أو تتطلب الاستبدال بعد الشحن. إن صفيحة الفولاذ ذات الزاوية القائمة بسيطة في الشكل, لكنها ليست دائمًا بسيطة في التقييم.

المفاهيم الخاطئة الشائعة

• افتراض أن جميع الصفائح ذات الزاوية القائمة قابلة للاستبدال. فقد ينتج عن درجة المادة, والسماكة, وتفاصيل التصنيع أداء مختلف جدًا.
• التركيز على السعر الأولي فقط. فقد تزيد تكلفة المادة المنخفضة من العمالة الميدانية, أو إعادة العمل, أو مشكلات المحاذاة.
• تجاهل بيئة السطح. فقد تتطلب ظروف التعرض الخارجية, والبحرية, والصناعية استراتيجيات حماية مختلفة.
• إغفال تكامل التوريد. عندما يشمل المشروع beams, channels, angle steel, وصفائح مخصصة, يمكن أن يؤدي التوريد المجزأ إلى عدم اتساق في الجدول الزمني والوثائق.

يجب أن تربط عملية المراجعة المنضبطة بين القصد الهندسي وقابلية التصنيع. وهذا يعني طرح السؤال ليس فقط عما إذا كانت صفيحة الفولاذ ذات الزاوية القائمة تطابق الرسم, بل أيضًا عما إذا كان يمكن إنتاجها, وفحصها, وتعبئتها, وتركيبها من دون احتكاك يمكن تجنبه.

الأسئلة الشائعة للمقيّمين الفنيين

كيف أختار الدرجة المناسبة لصفيحة فولاذ ذات زاوية قائمة؟

ابدأ بمعيار المشروع والأداء الميكانيكي المطلوب. تشير العديد من المشاريع إلى أنظمة ASTM, EN, JIS, أو GB. وقد تتوفر درجات مكافئة, لكن ينبغي مراجعة التكافؤ وفق وثائق التصميم, واحتياجات إجراءات اللحام, وتوقعات الاعتماد بدلًا من افتراضه من التسمية وحدها.

هل تكون الصفيحة الأكثر سماكة دائمًا أفضل لوصلات التدعيم؟

ليس بالضرورة. فزيادة السماكة قد تحسن الصلابة, لكنها قد تزيد أيضًا الوزن, ومتطلبات اللحام, والتكلفة. ويعتمد القرار الصحيح على مستوى القوة, واللامركزية, وتخطيط المسامير, وما إذا كانت الأعضاء المتصلة يمكن أن تستفيد بالكامل من الصلابة الإضافية.

متى ينبغي أن أجمع بين صفيحة فولاذ ذات زاوية قائمة ومنتجات الصفائح المنقوشة؟

يشيع ذلك في المنصات الصناعية, ومناطق الماكينات, ومناطق الأرضيات حول المعدات. يتولى مكوّن الوصلة الربط الإنشائي, بينما قد يتطلب سطح المشي أداءً مضادًا للانزلاق. وفي مثل هذه الحالات, يمكن لمنتجات مثلصفيحة فولاذية منقوشة A36 أن تدعم وصولًا أكثر أمانًا وتصنيعًا فولاذيًا منسقًا.

ما أسئلة التسليم التي ينبغي أن أطرحها على المورد؟

اسأل عن القدرة الإنتاجية, واتساق الدُفعات, ونطاق المعالجة المخصصة, ودعم الوثائق, والتعبئة الخاصة بنقل التصدير. وإذا كان المشروع يتطلب عدة عناصر من الفولاذ الإنشائي في شحنة واحدة, فأكّد كيف ينسق المورد الجداول الزمنية عبر فئات المنتجات.

لماذا العمل مع شركة مصنّعة للفولاذ الإنشائي تفهم متطلبات المشاريع العالمية؟

بالنسبة للمقيّمين الفنيين, لا يكمن التحدي الحقيقي في اختيار صفيحة الفولاذ ذات الزاوية القائمة المناسبة فقط. بل في اختيار شريك توريد قادر على تحويل المتطلبات الفنية إلى إنتاج مستقر, وجودة مضبوطة, وتسليم يمكن التنبؤ به. ويكتسب ذلك أهمية خاصة عندما يجمع المشروع بين منتجات فولاذية قياسية وتفاصيل تأطير أو تدعيم مخصصة.

تدعم Hongteng Fengda المشترين العالميين من خلال خدمة تصنيع وتصدير الفولاذ الإنشائي المبنية حول الاحتياجات العملية للمشاريع. ويشمل ذلك التوريد القياسي وOEM, وخيارات المواد المتوافقة مع المعايير الدولية الرئيسية, والتنسيق عبر angle steel, channel steel, beams, cold formed profiles, والمكوّنات المخصصة.

لماذا تختارنا

• نساعد في تقييم ما إذا كانت مواصفات صفيحة الفولاذ ذات الزاوية القائمة الخاصة بك تتوافق مع مسار أحمال التأطير, وطريقة التصنيع, وتسلسل التركيب.
• ندعم تأكيد المعلمات الخاصة بالدرجة, والسماكة, والأبعاد, وتوقعات التفاوتات, وتفاصيل المعالجة المخصصة.
• يمكننا مناقشة تخطيط دورة التسليم للحزم المختلطة من الفولاذ الإنشائي, بما يقلل ضغط التنسيق عبر عدة موردين.
• نساعد في مواءمة المتطلبات القياسية ومتطلبات الشهادات لمشاريع الإنشاءات والصناعة الموجهة للتصدير.
• يمكننا تقديم الدعم لاختيار المنتجات, والتواصل بشأن العينات, ومراجعة عروض الأسعار, ومناقشة الحلول المخصصة بناءً على رسوماتك أو سيناريو التطبيق الخاص بك.

إذا كنت تراجع مكوّنات التأطير أو التدعيم لمشروع قادم, فاتصل بنا مع المعلمات المطلوبة, والمعايير المطبقة, والجدول الزمني المستهدف للتسليم, وأي تفاصيل مخصصة للوصلات. إن مناقشة فنية واضحة في البداية يمكن أن تقلل مخاطر التوريد, وتتجنب التعديلات التي يمكن تجنبها, وتحسن تنفيذ المشروع بشكل عام.
