عند تحديد حديد التسليح لتطبيقات الجدران الاستنادية، يمكن أن تؤدي الهفوات الصغيرة في التصميم إلى مشكلات في التصريف، والتشققات، وتكاليف غير ضرورية. تسلط هذه المقالة الضوء على الأخطاء الشائعة التي يجب على المهندسين والمشترين وفرق المشاريع تجنبها، مع مقارنة احتياجات التسليح ذات الصلة مثل حديد التسليح للكمرات، وحديد التسليح للأعمدة، وحديد التسليح للبلاطات الخرسانية لدعم قرارات إنشاء أكثر أمانًا وكفاءة.
بالنسبة لمشتري الفولاذ، والمقاولين، وفرق الجودة، ومديري المشاريع، نادرًا ما يكون تسليح الجدران الاستنادية مجرد مسألة رسومات. فهو يؤثر على حصر المواد، ودقة التصنيع، وسرعة التركيب، ونتائج الفحص، والمتانة على المدى الطويل. إن تجاهل متطلب غطاء خرساني بمقدار 10–20 mm، أو تفاصيل غير جيدة لوصلة التراكب، أو تنسيق غير كافٍ للتصريف يمكن أن يخلق تكاليف إصلاح تتجاوز ميزانية التسليح الأصلية بكثير.
في سلاسل إمداد البناء العالمية، يكون التحدي أوسع من ذلك. يجب على المقيّمين الفنيين الموازنة بين الامتثال للكود، وظروف الموقع، وتوافر درجة الفولاذ، والمهلة الزمنية، والتحكم في التكلفة. بالنسبة للشركات التي تتورّد من شركاء ذوي خبرة في الفولاذ الإنشائي مثل Hongteng Fengda، فإن التوضيح المبكر لغرض التسليح، والتفاوتات البعدية، ومكونات الفولاذ ذات الصلة يمكن أن يقلل من مخاطر الشراء ويساعد المشاريع على الانتقال من مراجعة التصميم إلى التركيب مع تقليل الاضطرابات.

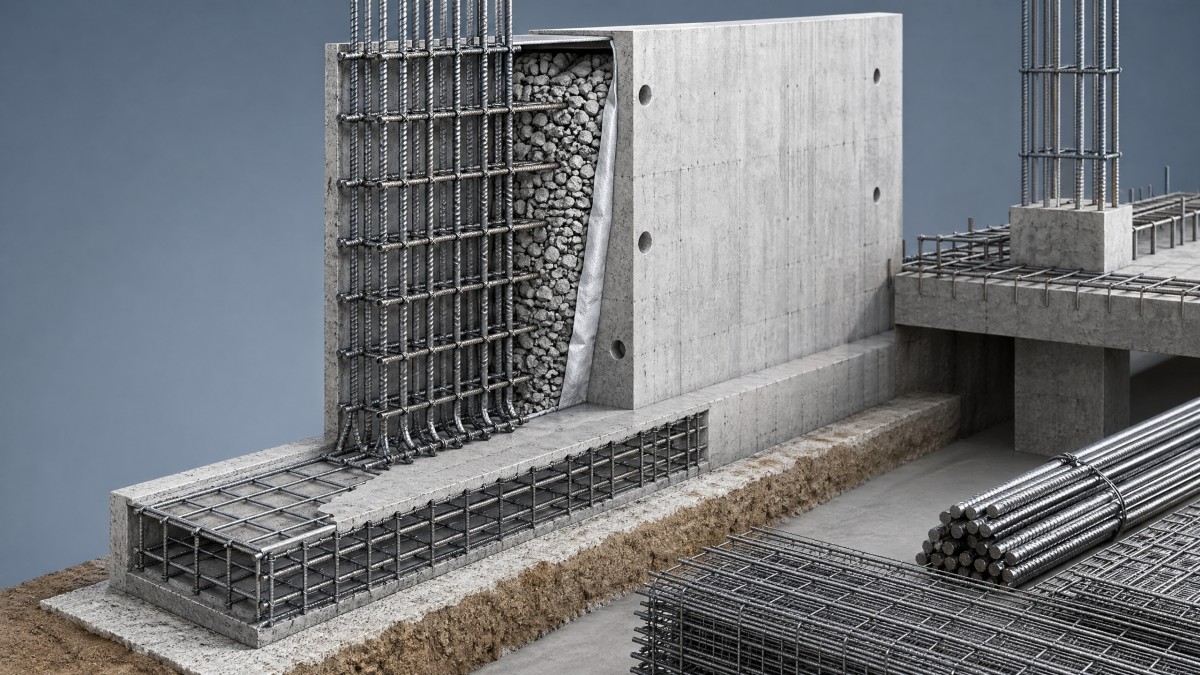

لماذا يفشل تصميم حديد تسليح الجدران الاستنادية أكثر مما هو متوقع
يعمل الجدار الاستنادي تحت ضغط التربة الجانبي، وأحمال التحميل الإضافية، وضغط المياه، وفي كثير من الحالات، الحركة المرتبطة بدرجة الحرارة. وعلى خلاف عنصر بلاطة بسيط، يعمل ساق الجدار، والكعب، والقدم، والبلاطة القاعدية معًا. لذلك يجب تحديد حديد التسليح لأنظمة الجدران الاستنادية مع الانتباه إلى مناطق الانحناء، وظروف التقييد، وتسلسل التنفيذ. حتى الجدار الذي يبلغ ارتفاعه 2.5–4.0 meters فقط قد يتطلب ترتيبات قضبان مختلفة جدًا حسب نوع التربة وأداء التصريف.
أحد أوجه القصور الشائعة هو افتراض أن كمية التسليح وحدها تضمن الأداء. في الممارسة العملية، يكون موضع القضبان، والتباعد، والتثبيت، والغطاء الخرساني بنفس القدر من الأهمية. قد يُظهر التصميم مساحة فولاذ كافية، ولكن إذا كانت القضبان مزدحمة حول القاعدة أو الزوايا، فقد يواجه المقاول صعوبة في الحفاظ على تباعد صافٍ لتدفق الخرسانة. وهذا يزيد من خطر التعشيش، والفراغات، وبدء التآكل الموضعي خلال السنوات الأولى من الخدمة.
هناك مشكلة متكررة أخرى تتمثل في ضعف التنسيق بين التصميم الإنشائي وتصميم التصريف. فالجدار الاستنادي الذي تم تسليحه إنشائيًا ولكنه يفتقر إلى فتحات نزح مناسبة، أو طبقات ترشيح، أو أنظمة تصريف خلفية قد يتعرض لضغط هيدروستاتيكي أعلى بكثير من حالة التصميم المقصودة. في العديد من الحالات الميدانية، يزيد تراكم الرطوبة من إجهاد الجدار بشكل أكبر من التقلبات الطفيفة في كمية الفولاذ، خاصة بعد هطول الأمطار الموسمية أو التعرض لدورات التجمد والذوبان.
المصادر النموذجية لأخطاء التصميم والموقع التي يمكن تجنبها
- غطاء خرساني غير كافٍ، غالبًا ما يتم تحديده أو تنفيذه بأقل من متطلبات ظروف التعرض، مما يقلل المتانة.
- تباعد القضبان ضيق جدًا بالنسبة لحجم الركام وإمكانية الوصول بالهزاز، خاصة بالقرب من منطقة اتصال الكعب بساق الجدار.
- طول تثبيت قصير أو وصلات تراكب موضوعة بشكل سيئ في مناطق الإجهاد العالي.
- إضافة مكونات التصريف في وقت متأخر، مما يسبب تعارضات مع أقفاص التسليح والعناصر المدمجة.
- إجراء بدائل للمواد لأسباب تتعلق بالتوافر دون تأكيد الخصائص الميكانيكية المكافئة أو قبول الكود.
هذه الهفوات لا تهم المهندسين وحدهم. ففرق المشتريات تحتاج إلى قائمة مواد واضحة، والمصنعون يحتاجون إلى جداول ثني مع تفاوتات عملية، وفرق التركيب تحتاج إلى تفاصيل قابلة للتنفيذ. إذا كانت أي من هذه الحلقات ضعيفة، فقد تكون النتيجة إعادة عمل، أو تأخيرًا في التسليم، أو رفضًا في الفحص. وفي المشاريع التي تتراوح فيها نوافذ توريد التسليح بين 2–6 week، يمكن لمثل هذه الكفاءات المنخفضة أن تؤثر مباشرة على صبات الخرسانة الحرجة للجدول الزمني.
أكثر الهفوات شيوعًا في حديد التسليح في إنشاء الجدران الاستنادية
تسلط المقارنة التالية الضوء على المواضع التي يشيع فيها الخطأ في تسليح الجدران الاستنادية وما الذي يجب على فرق المشاريع التحقق منه قبل طلب الفولاذ والتركيب في الموقع. هذه نقاط فحص عملية للمراجعين الفنيين، والمشترين، ومفتشي الجودة الذين يتعاملون مع المنشآت الاستنادية المتوسطة إلى الكبيرة المرتبطة بالأعمال المدنية أو المباني.
الدرس الأساسي هو أن أداء حديد التسليح للجدار الاستنادي يعتمد على تنسيق النظام، وليس على حمولة الفولاذ المنفردة. فقد يكون القضيب 12 mm أو 16 mm المختار دون مراعاة الغطاء والتباعد والتصريف أداؤه أسوأ من ترتيب أكثر توازنًا يستخدم قضبانًا أقل ولكن موضوعة بشكل أفضل.
الهفوة 1: التعامل مع الجدران الاستنادية كما لو كانت بلاطات أو ألواح رأسية بسيطة
تنقل فرق التصميم أحيانًا عادات التسليح من بلاطات الأرضيات، حيث تكون مسارات الأحمال أكثر انتظامًا ويكون التصريف أقل أهمية. لكن ساق الجدار الاستنادي يتصرف بشكل أقرب إلى كابولي أو عنصر رأسي مقيّد تحت ضغط جانبي غير منتظم. وهذا يعني أن تسليح الشد الرئيسي غالبًا ما يتركز على أحد وجهي الساق، بينما تتطلب البلاطة القاعدية منطقًا مختلفًا عبر منطقتي الكعب والقدم.
الهفوة 2: التقليل من متطلبات التعرض والمتانة
تحتاج الجدران في البيئات الساحلية أو الصناعية أو المعرضة للتجمد والذوبان إلى اهتمام أكثر صرامة بالغطاء، والسيطرة على التشققات، وتوافق المواد. في كثير من المشاريع، يجعل هدف عمر الخدمة البالغ 25–50 years من منع التآكل قضية تجارية بقدر ما هي قضية فنية. وإذا وصل تسرب المياه إلى التسليح مبكرًا، فقد تتصاعد تكاليف الصيانة قبل وقت طويل من وصول المنشأ إلى عمره التصميمي المقصود.
الهفوة 3: مراجعة ضعيفة لقابلية التنفيذ قبل طلب الفولاذ
يجب فحص رسومات التصنيع ليس فقط من أجل الصحة الإنشائية ولكن أيضًا من أجل عملية الثني، وطول النقل، والرفع، وتسلسل تجميع القفص. في المشاريع الموجهة للتصدير، حتى التأخير بمقدار 1–2 week في مراجعة جدول القضبان يمكن أن يؤثر على أعمال الشدات والخرسانة اللاحقة. ولهذا السبب، عادة ما تتحقق الجهات الموردة وفرق المشاريع ذات الخبرة من قوائم الثني، والأطوال القياسية، واستراتيجية الوصل قبل بدء الإنتاج الكمي.
كيف يختلف حديد تسليح الجدار الاستنادي عن تسليح الكمرات والأعمدة والبلاطات
غالبًا ما يسأل المشترون وأصحاب المصلحة غير الإنشائيين عما إذا كانت مبادئ التسليح قابلة للتبادل على نطاق واسع. وهي ليست كذلك. فبينما تعتمد جميع عناصر الخرسانة المسلحة على تفاعل الفولاذ والخرسانة، يتم تفصيل حديد التسليح للكمرات، وحديد التسليح للأعمدة، وحديد التسليح للبلاطات الخرسانية، وحديد التسليح للجدران الاستنادية وفق أنماط إجهاد مختلفة، واحتياجات مختلفة للسيطرة على التشققات، وقيود تركيب مختلفة.
يساعد فهم هذه الاختلافات فرق المشاريع على تجنب البدائل الخاطئة، ومقارنات التكلفة غير الدقيقة، وأخطاء التصنيع. كما يحسن التواصل بين المصمم الإنشائي، ومورد الفولاذ، ومعدّ التكاليف، ومشرف الموقع، خاصة عند طلب عدة عناصر مسلحة ضمن حزمة شراء واحدة.
توضح هذه المقارنة لماذا لا ينبغي تبسيط تفاصيل الجدار الاستنادي إلى قالب بلاطة أو كمرة قياسي. فالجدار شديد الحساسية لتفاعل التربة والمياه، بينما تعتمد الكمرات والأعمدة عمومًا بدرجة أكبر على ظروف الإسناد وسلوك الإطار. ولذلك يجب أن تفصل وثائق الشراء متطلبات التسليح الخاصة بكل عنصر بدلًا من دمجها في ملاحظة عامة لحديد التسليح.
مكونات الفولاذ ذات الصلة وسياق المواد
على الرغم من أن حديد التسليح من الفولاذ الكربوني لا يزال مادة التسليح الرئيسية في خرسانة الجدران الاستنادية، فإن العديد من المشاريع تتطلب أيضًا منتجات فولاذية مكملة للحاملات، والعناصر المدمجة، والتجهيزات، وقواعد المعدات، أو الملحقات الحساسة للتآكل. في مثل هذه الحالات، يمكن أن يؤدي اختيار المنتج الإنشائي أو غير القابل للصدأ المناسب إلى جانب تخطيط التسليح إلى تحسين عمر الخدمة وتبسيط الصيانة في البيئات المكشوفة.
على سبيل المثال، تستخدم المشاريع في البناء، والتصنيع، وهندسة الزخرفة الخارجية، والمنشآت المجاورة لبناء السفن، أو البنية التحتية الحضرية أحيانًاقضيب فولاذي مربع مقاوم للصدأ 316 للمكونات المصنعة حيث تكون المظاهر، أو مقاومة التآكل، أو المعالجة البعدية مهمة. إن نطاقات القضبان المربعة المتاحة مثل 18 mm إلى 47 mm والأطوال الشائعة 1–6 meters تجعلها مناسبة لعدة تطبيقات صناعية، بينما تدعم المعايير بما في ذلك ASTM، وAISI، وJIS، وGB، وDIN، وEN توافقًا أوسع للمواصفات.
عند مراجعة هذه المنتجات، يجب على الفرق الفنية مع ذلك التحقق من الدرجة الفعلية، وبيئة التطبيق، ومتطلبات الخصائص الميكانيكية، وطريقة التصنيع. وتشمل المعلمات التي يتم فحصها غالبًا مقاومة شد عند أو أعلى من 520، ومقاومة خضوع عند أو أعلى من 275، واستطالة حوالي 55–60، وصلادة حتى 183 HB. يعكس هذا النوع من مراجعة المواد المنضبطة نفس مبدأ الشراء المستخدم في تسليح الجدران الاستنادية: لا تفترض أبدًا أن منتجًا فولاذيًا واحدًا يمكن أن يحل محل آخر دون التحقق من الوظيفة، والتعرض، والمعايير.
الفحص العملي للاختيار والتفاصيل والشراء
من منظور تسليم المشروع، فإن أفضل طريقة لتقليل أخطاء تسليح الجدران الاستنادية هي تحويل نية التصميم إلى قائمة فحص منضبطة قبل الطلب. وهذا ذو قيمة خاصة لمقاولي EPC، والموزعين، والمشترين في الخارج الذين يعملون عبر وثائق قائمة على ASTM، أو EN، أو JIS، أو GB. إن مراجعة فنية قصيرة قبل الطلب يمكن أن تمنع تأخيرات الموقع، أو رفض الدفعات، أو تغييرات قص القضبان المكلفة.
تسلسل مراجعة من 5-step قبل شراء حديد التسليح
- تأكيد نوع الجدار، وارتفاعه، وحالة الردم، والتحميل الإضافي، وافتراضات التصريف مع أحدث الرسومات الإنشائية.
- فحص قطر القضبان، والتباعد، والغطاء، ومواضع الوصلات مقابل قابلية التنفيذ، وليس فقط ناتج الحسابات.
- التحقق من جداول ثني القضبان، وطول المخزون القياسي، وقيود النقل لتقليل الهدر والقص الموقعي.
- مواءمة درجة المادة، ومتطلبات شهادات الاختبار، والمعايير المطبقة مع مواصفات المشروع.
- تنسيق نقاط الفحص للفولاذ الوارد، وتجميع القفص، والتحقق قبل الصب قبل وضع الخرسانة.
في العديد من المشاريع، يمكن إكمال هذه 5 steps خلال 2–5 working days، وهو أقل بكثير من الوقت المطلوب لحل تعارضات التسليح بعد تسليم الفولاذ. وبالنسبة للمشترين الدوليين، قد يكون طلب دعم المورد في مراجعة الأبعاد، ومطابقة المعايير، وتخطيط الإنتاج مفيدًا بشكل خاص عند توريد عدة فئات من الفولاذ الإنشائي معًا.
يوفر الجدول أدناه قائمة فحص موجهة للشراء تجمع بين التحكم الهندسي والعملية التجارية. وهي مصممة للفرق التي تقيّم موردي الفولاذ، وجاهزية التصنيع، ومخاطر جودة التسليح قبل تقديم الطلبات.
تجمع قرارات الشراء الأكثر فاعلية بين الوضوح الفني واستقرار التوريد. يجب أن يكون مُصنِّع الفولاذ الإنشائي القادر قادرًا على دعم ليس فقط تسليم المواد ولكن أيضًا التواصل بشأن المعايير، وقابلية التصنيع العملية، واتساق الجودة. وهذا مهم بشكل خاص عندما يكون تسليح الجدران الاستنادية جزءًا من حزمة أكبر تشمل الكمرات، والقنوات، وقطاعات الفولاذ المشكل على البارد، أو المكونات الإنشائية المخصصة.
التحكم في الجودة بالموقع، والأسئلة الشائعة، ونقاط العمل لفرق المشاريع
حتى الجدار الاستنادي المصمم جيدًا قد يقدم أداءً أقل من المتوقع إذا كان التنفيذ في الموقع ضعيفًا. يجب أن يركز التحكم في الجودة على آخر 24–48 hours قبل الصب، عندما تكون أقفاص التسليح، وبلوكات الغطاء، وفتحات التصريف، والعناصر المدمجة أسهل في التحقق. بالنسبة لمديري الجودة وقادة المشاريع، غالبًا ما تكون هذه المرحلة هي التي لا يزال من الممكن فيها إيقاف العيوب التي يمكن تجنبها.
يجب على فرق التفتيش التأكد من عدد القضبان، والقطر، والتباعد، وطول الوصلة، والنظافة، وثبات القفص. كما يجب عليها التحقق من بقاء مخارج التصريف مفتوحة وأن مواد الترشيح أو واجهات التكسية الأرضية لم تُزح أثناء تركيب القفص. إن قائمة ملاحظات قصيرة تُستكمل قبل صب الخرسانة يمكن أن تقلل أعمال التصحيح بعد الصب وتتجنب النزاعات بين المورد، والمقاول، والاستشاري.
الأسئلة الشائعة: ما مقدار الفحص الكافي قبل صب جدار استنادي؟
القاعدة العملية هي مراجعة 6 عناصر على الأقل: حجم القضبان، والتباعد، والغطاء، وموضع الوصلات، والتثبيت، وتنسيق التصريف. وبالنسبة للجدران الأكبر أو المشاريع المُدارة تصديريًا، تضيف العديد من الفرق فحصين آخرين: تأكيد مراجعة الرسومات، وتتبع المواد. وعادة ما يكون هذا النهج المكون من 6–8 points أكثر فاعلية من الاعتماد على جولة فحص بصرية واحدة.
الأسئلة الشائعة: هل يمكن استخدام حديد تسليح الكمرات أو البلاطات بنفس منطق التفاصيل؟
لا. فبينما قد تكون درجة الفولاذ هي نفسها، فإن منطق التفاصيل مختلف. تعطي الكمرات الأولوية للانحناء والقص عند المساند، وتركز البلاطات على التحكم الموزع في التشققات، بينما يجب أن تستجيب الجدران الاستنادية لضغط التربة الجانبي بالإضافة إلى ظروف التصريف. وقد يؤدي استخدام افتراضات تفاصيل خاطئة إلى وضع القضبان بشكل غير صحيح، أو تثبيت غير كافٍ، أو أداء ضعيف للتشققات.
الأسئلة الشائعة: ما الذي يجب على المشترين سؤاله من مورد الفولاذ قبل تقديم الطلب؟
كحد أدنى، اسأل عن المعايير المطبقة، وقدرة المعالجة، والطاقة الإنتاجية، والوثائق، وجدول التسليم. وبالنسبة للفولاذ الإنشائي المصنع أو المخصص، من المفيد أيضًا تأكيد التفاوتات، وطريقة التعبئة، وتسلسل الشحن. تساعد هذه التفاصيل فرق المشتريات، والمالية، والمشاريع على مقارنة العروض بناءً على قيمة التنفيذ الفعلية بدلًا من سعر الوحدة فقط.
بالنسبة للشركات التي تدير توريد البناء العالمي، يمكن لشريك موثوق في الفولاذ الإنشائي أن يدعم أكثر من مجرد توافر المنتج. تخدم Hongteng Fengda المشاريع الدولية من خلال تصنيع الفولاذ الإنشائي، وتنسيق التصدير، والإنتاج المتوافق مع المعايير، والحلول المخصصة عبر قطاعات الزوايا الفولاذية، والقنوات، والكمرات، والقطاعات المشكلة على البارد، ومكونات الفولاذ ذات الصلة. ويكون هذا المزيج مفيدًا عندما تحتاج فرق المشتريات إلى الاتساق عبر فئات متعددة، وليس مجرد عنصر واحد.
إذا كان مشروعك يتضمن تسليح الجدران الاستنادية، أو توريد الفولاذ الإنشائي ذي الصلة، أو معالجة فولاذ مخصصة لتطبيقات البناء والصناعة، فهذا هو الوقت المناسب الآن لتوضيح المتطلبات الفنية قبل الطلب. اتصل بنا لمناقشة المواصفات، أو طلب حل مخصص، أو معرفة المزيد عن خيارات توريد الفولاذ الموثوقة لمشروعك القادم.
