عند تصميم عناصر الخرسانة المسلحة، فإن حديد تسليح الأعمدة ليس مجرد تفصيل—بل يؤثر مباشرةً في انتقال الأحمال، والاستقرار، والسلامة على المدى الطويل. وبالمقارنة مع حديد التسليح المستخدم في تطبيقات الكمرات، فإن توزيع قضبان الأعمدة يتطلب تحكمًا أكثر صرامة في التباعد، والغطاء الخرساني، والمحاذاة. وبالنسبة للمهندسين، والمشترين، وفرق المشاريع، فإن فهم سبب أهمية هذا التوزيع يمكن أن يقلل من مخاطر التنفيذ، ويحسن الامتثال، ويدعم أداءً إنشائيًا أفضل.

في سلاسل توريد الصلب ومواد البناء، تكتسب هذه المسألة أهمية تتجاوز الرسومات التصميمية. فالمقاولون يحتاجون إلى جودة تركيب يمكن التنبؤ بها، وفرق المشتريات تحتاج إلى مواد مطابقة للمواصفات، ومديرو الجودة يحتاجون إلى نقاط فحص عملية يمكن التحقق منها في الموقع. وبالنسبة للمشاريع التي تشمل المباني الصناعية، والبنية التحتية، والمنشآت التجارية، أو المكونات مسبقة الصنع، فإن سوء تخطيط تسليح الأعمدة قد يؤدي إلى إعادة عمل مكلفة، وتأخيرات تتراوح بين 3–10 أيام، ومخاطر امتثال أعلى أثناء التفتيش.

بالنسبة للمشترين العالميين الذين يعملون في مجال الصلب الإنشائي ومواد البناء ذات الصلة، يُتوقع من المورد الموثوق أن يفعل أكثر من مجرد شحن المنتجات. تدعم Hongteng Fengda، وهي شركة صينية مصنّعة ومصدّرة للصلب الإنشائي، المشاريع الدولية من خلال إنتاج مستقر، ورقابة جودة قائمة على المعايير، وحلول فولاذية مخصصة متوافقة مع متطلبات ASTM وEN وJIS وGB. ويكتسب هذا الانضباط في جانب التوريد أهمية خاصة عندما تعتمد المشاريع على الاتساق البُعدي، والتنسيق في التركيب، والوثائق الصارمة الخاصة بالجودة.

لماذا يكون لتوزيع حديد تسليح الأعمدة تأثير إنشائي أكبر

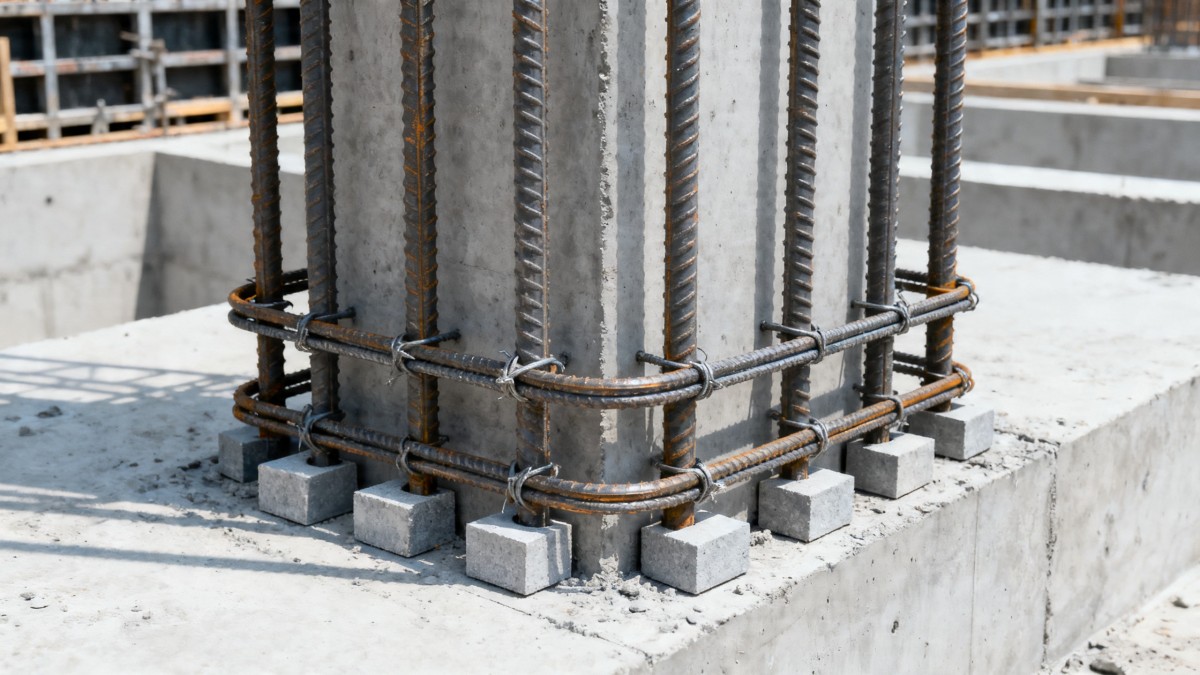

يحمل العمود بشكل أساسي حملًا محوريًا، لكنه في المباني الفعلية يقاوم أيضًا الانحناء، والقص، وتأثيرات المرتبة الثانية الناتجة عن التحميل اللامركزي وحركة الإطارات الإنشائية. وهذا يعني أن حديد تسليح الأعمدة يجب أن يُوضَع بانضباط أكبر بكثير مما تتوقعه العديد من فرق الموقع في البداية. فحتى انحراف بمقدار 10–20 mm في موضع القضيب قد يقلل الغطاء الفعّال، أو يؤثر في كفاءة الحبس، أو يسبب ازدحامًا يعيق دمك الخرسانة.

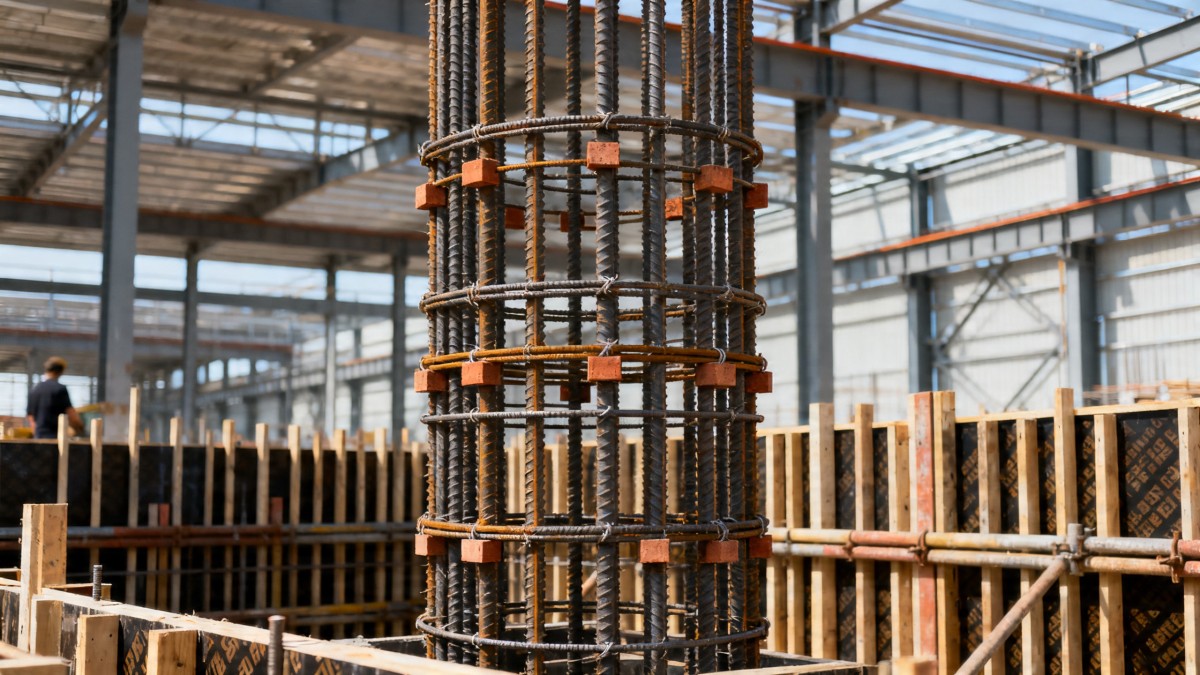

وعلى خلاف تسليح الكمرات، حيث تُرتَّب القضبان غالبًا أساسًا لمقاومة مناطق الشد، يجب أن تعمل قضبان الأعمدة كقفص متوازن. فالقضبان الرأسية، والكانات، ومناطق الوصلات، والتباعد الصافي، كلها تسهم في كيفية تعامل العنصر مع الضغط والتقييد الجانبي. وإذا كان قفص التسليح غير محاذى بشكل صحيح، فقد يُصب العمود رغم ذلك، لكن أداءه الفعلي قد ينحرف عن الهدف التصميمي بطرق يصعب ملاحظتها بعد صب الخرسانة.

بالنسبة للمقيّمين الفنيين ومديري المشاريع، هناك ثلاثة عوامل تتحكم عادةً في الأداء بصورة مباشرة أكثر: الغطاء الخرساني، والتباعد الصافي بين القضبان، وحبس الكانات. وقد تتطلب الممارسة التصميمية المعتادة غطاءً ضمن نطاق 25–40 mm حسب ظروف التعرض، بينما يجب أن يسمح التباعد بتدفق الخرسانة بشكل مناسب حول قفص التسليح. وإذا أصبح التباعد ضيقًا جدًا، تزداد مخاطر التعشيش، خاصةً في الوصلات المزدحمة أو الأعمدة الناقلة ذات التسليح الكثيف.

الفروق الرئيسية بين تسليح الأعمدة وتسليح الكمرات

لا يقتصر الفرق على الاتجاه فقط. ففي الكمرات، يتبع التسليح عادة مسارات الشد المتوقعة ومتطلبات التثبيت. أما في الأعمدة، فإن تخطيط حديد التسليح يؤثر في الصلابة، ومقاومة انبعاج القضبان الطولية، وحبس قلب الخرسانة. ولهذا السبب تركز أعمال التفتيش غالبًا على هندسة القفص قبل الصب، وليس فقط على قطر القضبان وكميتها.

• تعتمد الأعمدة على توزيع متماثل أو شبه متماثل للقضبان للحفاظ على انتقال متوازن للأحمال.
• يتحكم تباعد الكانات، الذي يكون غالبًا أكثر تقاربًا قرب الوصلات أو مناطق النهايات، في تقييد القضبان والحبس تحت الإجهاد.
• يمكن أن تؤدي القضبان الموضوعة في غير موضعها إلى تقليل الغطاء الصافي وزيادة خطر التآكل على مدى عمر خدمة يبلغ 20–50 سنة.
• قد تؤدي الأقفاص المزدحمة إلى إبطاء التركيب، وزيادة ساعات العمل، وتقليل جودة صب الخرسانة.

بالنسبة لفرق المشتريات والتنفيذ الموقعي، تعني هذه الفروق أن عبارة “تم تسليم الكمية الصحيحة” ليست كافية. فالاتساق البُعدي، ودقة الثني، والتغليف الذي يحمي التسليح المصنع أثناء النقل، كلها أيضًا جزء من ضمان الجودة.

يوضح الجدول أدناه كيف تؤثر أخطاء التوزيع عادةً في السلوك الإنشائي، ونتائج التفتيش، وتنفيذ المشروع.

الاستنتاج العملي واضح ومباشر: جودة التوزيع تغيّر كيفية تصرف العمود، وليس فقط كيف يبدو على الرسم. ولهذا السبب ينبغي التعامل مع المراجعة الفنية، ودقة التصنيع، والتفتيش الموقعي باعتبارها عملية تحكم واحدة مستمرة بدلًا من مهام منفصلة.

قواعد التوزيع الحرجة التي يجب على المهندسين وفرق الموقع عدم تجاهلها

تأتي معظم مشكلات تسليح الأعمدة من فجوات التنفيذ لا من مفاهيم التصميم. فقد تُقطَع القضبان بشكل صحيح، لكن الأقفاص قد تفشل في التفتيش إذا وُضعت مناطق الوصلات في غير موضعها، أو لم تُغلَق الكانات بشكل صحيح، أو كانت الفواصل مفقودة. وفي كثير من المشاريع، يمكن لفحص ما قبل الصب لمدة 20–30 دقيقة لكل مجموعة أعمدة أن يمنع إعادة عمل كان من شأنها أن تؤثر في وقت الرافعة، وتسلسل العمالة، وتخطيط صب الخرسانة.

بالنسبة للمستخدمين والعاملين في الموقع، توجد أربعة ضوابط مهمة بشكل خاص: التحقق من قطر القضيب، وتأكيد محاذاة خط المركز، وفحص بلوكات الغطاء أو الفواصل، وقياس تباعد الكانات في المناطق الحرجة. وفي التطبيقات الزلزالية أو ذات الأحمال العالية، قد يكون الحبس قرب وصلات الكمرة-العمود أكثر تقاربًا بكثير منه في منطقة منتصف الارتفاع، لذا فإن استخدام قاعدة تباعد واحدة على كامل العمود يعد خطأً شائعًا.

ومن القضايا الأخرى التي يُغفَل عنها موضع وصلة التراكب. فعندما تتركز وصلات كثيرة جدًا في منطقة واحدة، يزداد الازدحام الموضعي للصلب وتنخفض جودة التنفيذ. ولهذا السبب تحدد وثائق التصميم غالبًا الوصلات المتبادلة أو مناطق الوصلات المقيّدة. لذلك يجب على المشترين ومنسقي المشاريع التحقق ليس فقط من درجة القضيب وحجمه، بل أيضًا مما إذا كان التصنيع في الورشة يدعم تسلسل التركيب المقصود.

قائمة تحقق ميدانية من 5 نقاط

1. قياس الغطاء عند ما لا يقل عن 4 أوجه من القفص قبل إغلاق الشدات.
2. فحص تباعد القضبان الرأسية مقارنةً بالرسومات مع حدود سماح مثل ±5 mm إلى ±10 mm حيثما ينطبق ذلك.
3. تأكيد اتجاه خطاف الكانات وتفاصيل الإغلاق عند الزوايا والقضبان الوسيطة.
4. مراجعة طول وموقع وصلة التراكب قبل جدولة توريد الخرسانة.
5. فحص الاستقامة الرأسية والتثبيت المؤقت لمنع الحركة أثناء الصب والاهتزاز.

هذه الخطوات بسيطة، لكنها تؤثر مباشرةً في جودة القبول. وبالنسبة للمشاريع الصناعية أو التجارية الكبيرة، فإن توحيد هذه القائمة عبر 3 مراحل للمشروع—التصنيع، وما قبل التركيب، وما قبل الصب—يحسن الاتساق عادةً أكثر من الاعتماد على الفحوص البصرية وحدها.

توافق المواد والملحقات

على الرغم من أن قضبان التسليح المصنوعة من الصلب الكربوني هي المادة الأساسية في معظم الأعمدة الخرسانية، فإن مواد داعمة متوافقة تُستخدم أيضًا في بيئات المعالجة، والمناطق المعمارية، والمنشآت المرتبطة بالمعدات. فعلى سبيل المثال، قد تُحدَّد ألواح الستانلس ستيل لأعمال تصنيع مساعدة، أو ألواح حماية، أو دعامات كسوة، أو تفاصيل صناعية حساسة للتآكل. وفي مثل هذه الحالات، غالبًا ما يتم اختيارلوح الستانلس ستيل 304 بسبب توازنه بين مقاومة التآكل، والقوة المناسبة للتشغيل، والامتثال الواسع للمعايير.

تشمل المراجع الفنية النموذجية لهذه المادة مقاومة شد تبلغ ≥520 MPa، ومقاومة خضوع تبلغ ≥275 MPa، واستطالة حوالي 55–60%، وصلادة تبلغ ≤183HB أو ≤100HRB، ومعامل مرونة يقارب 193 GPa. ويتراوح السمك المتاح عادةً من 0.3 mm إلى 200 mm، مع عروض قياسية مثل 1000 mm و1219 mm و1500 mm و2000 mm. وتساعد التشطيبات مثل 2B وBA وNO.1 وHL في تلبية المتطلبات الصناعية أو المعمارية المختلفة.

بالنسبة لفرق المشتريات، لا تكمن القيمة في أن الستانلس ستيل يحل محل التسليح في الأعمدة الخرسانية القياسية، بل في أن المزيج الصحيح من منتجات الصلب يدعم منظومة المشروع الأوسع. ويكتسب ذلك أهمية خاصة في صناعة الأغذية، والمصانع الكيميائية، ومعدات النقل، وغيرها من المنشآت التي تُستخدم فيها كل من الهياكل الخرسانية المسلحة ومكونات الصلب المقاوم للتآكل ضمن حزمة مشروع واحدة.

مخاطر الفشل الشائعة الناتجة عن سوء توزيع قضبان الأعمدة

نادراً ما تؤدي أخطاء تسليح الأعمدة إلى فشل كامل دفعة واحدة. وفي الغالب، فإنها تضعف هامش الأمان، أو تقصّر المتانة، أو تخلق عيوبًا خفية تظهر لاحقًا على شكل تشققات، أو تقشر، أو نتائج تفتيش ضعيفة. وبالنسبة لموظفي مراقبة الجودة ومديري السلامة، فإن المفتاح هو تحديد الأخطاء الشكلية وتلك التي تؤثر مباشرةً في السلوك الإنشائي. ويندرج كل من الغطاء غير الصحيح، وهندسة القفص المنحرفة، والحبس غير الكافي للكانات ضمن الفئة الثانية.

ومن المخاطر الرئيسية عدم كفاية دمك الخرسانة بسبب ازدحام التسليح. فإذا لم يسمح التباعد الصافي بمرور الركام والمونة بشكل فعال، فقد تتكوّن فراغات حول القضبان. وفي الأعمدة كثيفة التسليح، وخاصةً عند وصلات الكمرة-العمود، قد يؤدي ذلك إلى ضعف موضعي يصعب إصلاحه دون هدم أو تدعيم بغلاف إنشائي. وقد يكون الأثر على التكلفة أعلى بعدة مرات من جهد الفحص الوقائي الأصلي.

وهناك خطر آخر يتمثل في التآكل على المدى الطويل. فإذا انخفض الغطاء المحدد بمقدار 10 mm أو أكثر في البيئات المكشوفة، يمكن أن تصل الرطوبة والعوامل العدوانية إلى الصلب في وقت أبكر. وبينما يعتمد التأثير الدقيق على عمر الخدمة على المناخ وجودة الخرسانة، فإن الرسالة العملية واضحة: الانحرافات الصغيرة في التوزيع يمكن أن تتحول إلى تعرض كبير للصيانة على مدى 10 أو 20 أو 30 سنة.

مصفوفة المخاطر لفرق المشاريع

يساعد الجدول أدناه الفرق الفنية والتجارية على تحديد أولويات المشكلات التي تتطلب تصحيحًا فوريًا قبل الصب.

تُعد هذه المصفوفة مفيدة أيضًا لمراجعي المشتريات. فإذا قدّم المورد قضبانًا ذات دقة ثني غير متسقة، أو بطاقات تعريف غير واضحة، أو تغليفًا يسمح بالتشوه أثناء النقل، فإن مخاطر الموقع تزداد قبل أن يبدأ التركيب أصلًا. لذلك فإن التوريد الجيد يدعم التوزيع الجيد.

سوء الفهم المتكرر

• الافتراض أن اجتياز فحص الكمية يعني أن قفص التسليح مقبول.
• التعامل مع توزيع قضبان الأعمدة والكمرات على أنهما مهمتا تنفيذ قابلتان للتبادل.
• تجاهل التشوه المرتبط بالنقل في الأقفاص مسبقة الصنع أو المربوطة مسبقًا.
• التركيز فقط على درجة الصلب مع إغفال التباعد، والغطاء، ودقة الملاءمة.

بالنسبة للموزعين، والوكلاء، وملاك المشاريع، فإن فهم أنماط الفشل هذه يحسن التواصل مع المصنّعين، ومشرفي الموقع، والمفتشين الخارجيين. كما أنه يقلل النزاعات المرتبطة بالمسؤولية بعد اكتشاف حالة عدم مطابقة.

كيف يمكن للمشترين ومديري المشاريع تقييم توريد الصلب من أجل دقة التسليح

في مشتريات البناء بين الشركات، يُعد امتثال المواد جزءًا واحدًا فقط من القرار. كما ينبغي تقييم حزمة التوريد المتعلقة بالتسليح من حيث قابلية التكرار البُعدي، وإمكانية التتبع، والقدرة الإنتاجية، وسرعة الاستجابة عند تغيير الرسومات. وبالنسبة للمشاريع متعددة الجنسيات، يكتسب ذلك أهمية خاصة لأن المراجعات التصميمية قد تؤثر في جداول القضبان، أو أطوال القطع، أو تسلسل التسليم المجمع خلال إشعار لا يتجاوز 7–14 يومًا.

تدعم Hongteng Fengda المشترين العالميين في قطاعات البناء والصناعة من خلال منتجات الصلب الإنشائي، والمعالجة المخصصة، ورقابة الجودة القائمة على المعايير عبر أطر ASTM وEN وJIS وGB. وبينما تركز هذه المقالة على توزيع حديد تسليح الأعمدة، فإن الدرس الأوسع في المشتريات هو أن المشاريع الناجحة تعتمد على شركاء توريد يفهمون معايير المواد وواقع التنفيذ معًا. إن ثبات مهلة التوريد، واتساق الأبعاد، والوثائق الجاهزة للتصدير، كلها تقلل من مخاطر التنسيق اللاحقة.

وبالنسبة لصنّاع القرار في الشركات وموافقي الشؤون المالية، فإن المورد المناسب ليس دائمًا هو من يقدم أقل سعر للوحدة. فقد تصبح التسعيرة المنخفضة أكثر تكلفة إذا أدت إلى تأخيرات في الموقع، أو عمليات تفتيش متكررة، أو خردة يمكن تجنبها. وغالبًا ما يتطلب تقييم التكلفة الإجمالية للجودة النظر إلى أربعة أبعاد معًا: الامتثال، وموثوقية التسليم، واتساق التصنيع، وكفاءة التواصل.

جدول تقييم المشتريات

يمكن استخدام الجدول التالي كمرجع فرز عملي أثناء مقارنة الموردين أو مراجعة الاعتماد الداخلي.

يساعد هذا النوع من التقييم الموزعين، والمقاولين، والمالكين على مقارنة الموردين من حيث القيمة التشغيلية، وليس فقط على أساس السعر لكل طن. ويكون مفيدًا بشكل خاص عندما يتضمن المشروع مزيجًا من الصلب الإنشائي، والقطاعات المصنعة، والمكونات المخصصة التي يجب أن تصل بالتسلسل الصحيح للتركيب.

خطوات القرار الموصى بها

1. تأكيد معايير التصميم والمواد المعمول بها قبل مراجعة عروض الأسعار.
2. طلب وثائق حدود السماح البُعدية والتفتيش للعناصر المصنعة.
3. مواءمة دفعات التسليم مع جدول المشروع بدلًا من طلب جميع المواد دفعة واحدة.
4. مراجعة تفاصيل تغليف التصدير، ووضع العلامات، وإمكانية التتبع للشحنات الدولية.
5. مواءمة المراجعة الفنية، واعتماد المشتريات، وفحص الاستلام في الموقع ضمن سير عمل واحد.

عند اتباع هذه الخطوات، تصبح جودة توزيع التسليح أسهل في التحكم لأن سلسلة التوريد تدعم تسلسل التنفيذ بدلًا من أن تعمل ضده.

الأسئلة الشائعة العملية للمهندسين والمشترين ومشرفي الموقع

نظرًا لأن توزيع حديد تسليح الأعمدة يؤثر في عدة أقسام، فإن العديد من فرق المشاريع تطرح أسئلة فنية وشرائية متشابهة. وتهدف الإجابات أدناه إلى دعم مراجعة التصميم، وتخطيط المواد، والتحكم الموقعي بطريقة عملية.

كيف يتم التحقق من توزيع حديد تسليح الأعمدة قبل صب الخرسانة؟

يشمل فحص ما قبل الصب القياسي عادةً التحقق من حجم القضبان، وقياس الغطاء، وتأكيد تباعد الكانات، ومراجعة مواقع الوصلات، وفحص استقامة القفص. وفي المشاريع متوسطة الحجم، قد تستغرق هذه المراجعة 15–30 دقيقة لكل منطقة فحص، لكنها قد توفر عدة ساعات أو حتى أيام من الأعمال التصحيحية بعد فشل الصب أو فشل فحص ضمان الجودة.

ما الأسباب الأكثر شيوعًا لعدم المطابقة؟

الأسباب الأكثر شيوعًا هي غياب الفواصل، وتباعد الكانات غير الصحيح، وحركة القفص أثناء إغلاق الشدات، والازدحام المفرط في الوصلات. وفي بعض الحالات، يكون تشوه النقل للأقفاص المجمعة مسبقًا عاملًا أيضًا. وغالبًا ما يمكن منع هذه المشكلات بطرق تثبيت أفضل، وعلامات تجميع أوضح، وروتين تفتيش بسيط من 5 نقاط.

هل يُعد التوريد الأقل تكلفة مشكلة دائمًا؟

ليس بالضرورة. فمراقبة التكلفة أمر أساسي في مشتريات الصلب، لكن يجب موازنة السعر الأقل مع الاتساق البُعدي، والامتثال للمعايير، وموثوقية التسليم. وقد يكون فرق السعر البالغ 2–5% مقبولًا إذا كان المورد يقلل من مخاطر إعادة العمل، ويحسن جودة الوثائق، ويدعم مهلة توريد مستقرة لعمليات التسليم المرحلية.

متى ينبغي النظر في الحلول الفولاذية المخصصة؟

يجدر النظر في الحلول المخصصة عندما يتضمن المشروع تفاصيل وصلات غير قياسية، أو متطلبات مواد مختلطة، أو احتياجات لوثائق التصدير، أو مكونات مصنّعة متكررة تستفيد من إنتاج مضبوط. ويشيع ذلك في المباني الصناعية، وهياكل دعم المعدات، والمنشآت المرتبطة بالنقل، وحزم الصلب الموجهة لمصنّعي المعدات الأصلية.

إن توزيع حديد تسليح الأعمدة هو تفصيل إنشائي تترتب عليه نتائج مباشرة تتعلق بالسلامة، والمتانة، والامتثال، وتكلفة المشروع. فالتباعد الدقيق، والغطاء الصحيح، والحبس الموثوق للكانات، والمحاذاة المضبوطة للقفص، كلها أمور مهمة لأنها تؤثر في كيفية أداء العمود فعليًا أثناء الخدمة. وبالنسبة للمشترين وقادة المشاريع، فإن الدرس واضح بالقدر نفسه: النتائج الإنشائية الجيدة تعتمد على التنفيذ التصميمي الصحيح وعلى دعم موثوق لتوريد الصلب معًا.

وبفضل خبرتها في تصنيع الصلب الإنشائي وتصديره، تساعد Hongteng Fengda العملاء العالميين على إدارة اتساق المواد، والمتطلبات المخصصة، والامتثال للمعايير الدولية عبر تطبيقات البناء والصناعة. وإذا كنت بحاجة إلى دعم في توريد الصلب الإنشائي، أو المكونات المخصصة، أو تخطيط التوريد القائم على المشروع، فاتصل بنا الآن للحصول على حل مخصص، ومناقشة التفاصيل الفنية، واستكشاف المزيد من الحلول الفولاذية العملية لمشروعك القادم.
