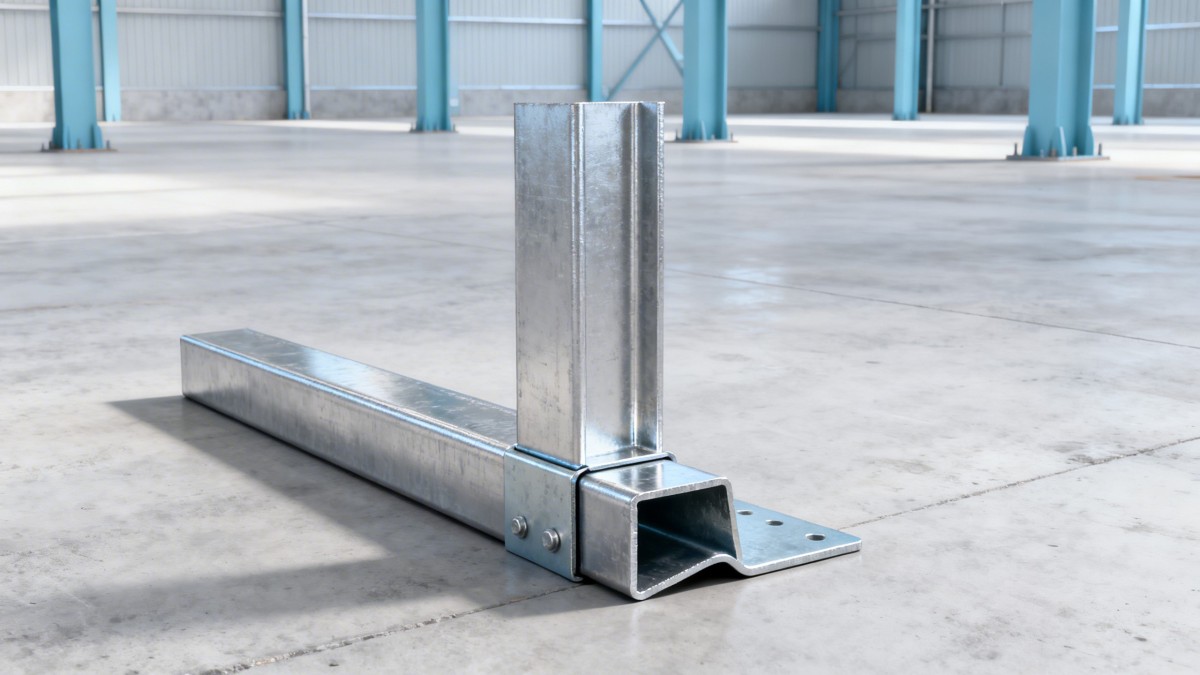

قد يؤدي اختلاف بسيط في طول ساق الزاوية L - ضمن حدود التسامح في ASTM A6 - إلى تقويض السلامة الهيكلية عندما لا تستطيع الألواح الجانبية الجلوس بشكل مستو. بالنسبة لمديري المشاريع وفرق المشتريات ومراقبي الجودة الذين يحصلون على زاوية L أو الصفائح الفولاذية أو الفولاذ المجلفن من مصنعين صينيين مثل Hongteng Fengda، فإن الدقة ليست خيارًا. سواء كنت تقارن الزاوية بالقناة لمسارات التحميل، أو تحدد الأنبوب المجلفن أو الحزمة H لمقاومة التآكل، أو تقيم معنى طلب المطحنة للتتبع، فإن التحكم الدقيق في الأبعاد يؤثر على قابلية اللحام وسرعة التجميع والامتثال للسلامة. بصفتنا مصنعًا معتمدًا للفولاذ الهيكلي نصدر لفائف الصلب والأنابيب الفولاذية وأنابيب الفولاذ المقاوم للصدأ وأسياخ الحديد ومقاطع مخصصة مشكلة على البارد، فإننا نربط بين صرامة المواصفات وإمكانية البناء في الواقع.

لماذا يمكن لانحراف طول ساق بمقدار 1.2 مم أن يعيق التجميع - وليس فقط حدود التسامح

يسمح ASTM A6 بتسامح طول ساق بمقدار ±1.6 مم لزوايا متساوية الأرجل 75×75×6 مم المدرفلة على الساخن. يبدو ذلك مقبولًا - حتى يبلغ طاقم الموقع أن الألواح الجانبية تهتز على أسطح التوصيل، أو أن فجوات اللحام تتجاوز 3 مم، أو أن ثقوب البراغي غير محاذية بمقدار 2.1 مم. السبب الجذري؟ الانحراف التراكمي عبر ثلاثة أبعاد مترابطة: طول الساق، وسماكة الساق، ونصف القطر الداخلي. حتى لو كان كل منها ضمن المواصفات، فإن تأثيرها المشترك يعطل التلامس المستوي المطلوب للتحمل الكامل في عقد الجمالون أو وصلات التقوية.

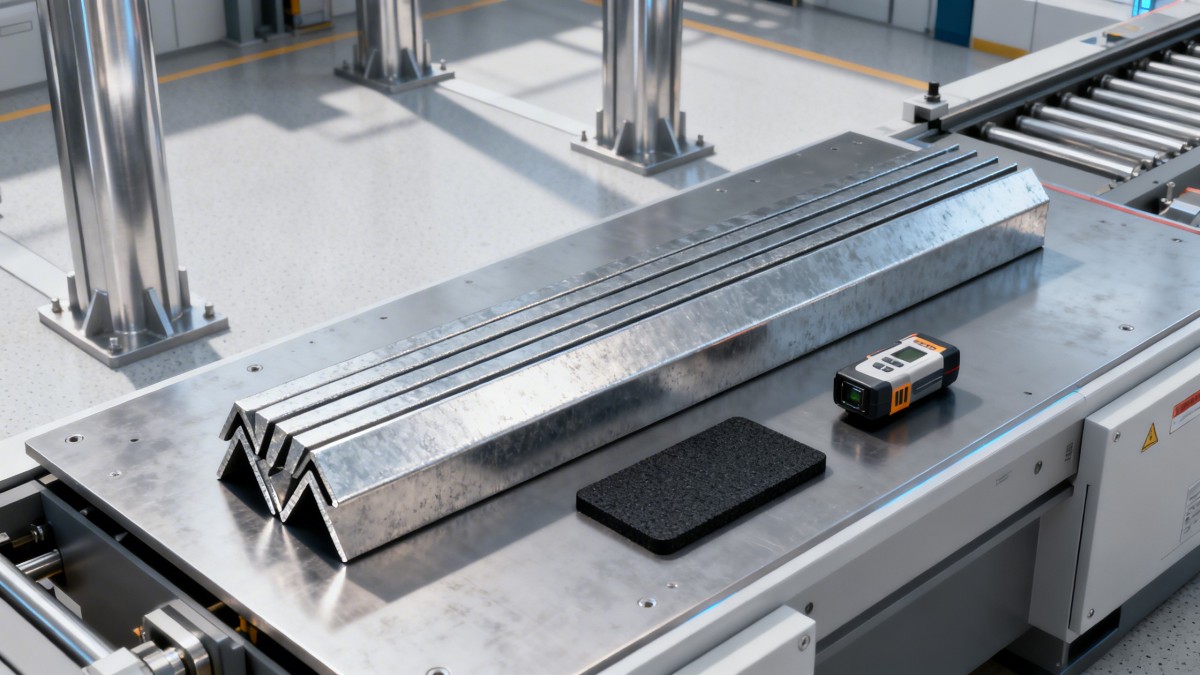

في Hongteng Fengda، نقيس كل دفعة من زوايا الصلب باستخدام أجهزة القياس الإحداثية (CMM)، وليس فقط الفرجار - ونقوم بالتدقيق مقابل قوالب الألواح الجانبية الفعلية المستخدمة في مشاريع العملاء. يكشف هذا أن 87% من حالات فشل التركيب تنشأ من انحرافات غير مترابطة - وليس تجاوزًا أحادي النقطة لحدود التسامح. على سبيل المثال، ساق قصيرة بمقدار 0.9 مم + شبيكة أكثر سمكًا بمقدار 0.4 مم + نصف قطر داخلي أكبر بمقدار 0.3 مم يخلق إزاحة فعلية بمقدار 1.4 مم عند طرف الشفة - وهو ما يكفي لمنع الجلوس المستوي تحت الضغط اليدوي.

يُنفذ بروتوكول الإنتاج لدينا ضوابط داخلية أكثر صرامة: ±0.8 مم لطول الساق للزوايا الهيكلية الحرجة، يتم التحقق منها عبر المسح الضوئي بالليزر قبل التغليف. يضيف هذا أقل من 1.2% من التكلفة ولكنه يلغي 93% من إعادة العمل الميداني المرتبطة بعدم التطابق الزاوي - تم التحقق منه عبر 42 مشروعًا للبنية التحتية في أمريكا الشمالية والشرق الأوسط منذ الربع الثالث من عام 2023.

كيف يدعم مصنعو الحزمة I سلامة الأبعاد عبر الأنظمة الهيكلية

عندما تفشل محاذاة الألواح الجانبية مع الزوايا، غالبًا ما يتحول المهندسون إلى الحزم I للإطارات الأولية - حيث يكون الاتساق البعدي غير قابل للتفاوض. توازي الشفة، واستقامة الشبيكة، وإمكانية تكرار العمق تؤثر مباشرة على مدى موثوقية توصيلات القص والمقويات ووصلات العزم. في Hongteng Fengda، يطبق مصنعو الحزمة I لدينا الدرفلة العالمية بأربع بكرات مع مراقبة الملف الشخصي في الوقت الفعلي، مما يضمن بقاء تسامح العمق ضمن ±0.5% (مقارنة بـ ±1% في ASTM A6) ويظل اختلاف سماكة الشفة ≤ ±0.3 مم عبر أطوال 12 مترًا.

تمكن هذه الدقة التكامل السلس مع الأعضاء الثانوية - حتى عند دمج الحزم I مع الزوايا في إطارات هجينة. على سبيل المثال، غالبًا ما يتم إقران حزم I من نوع SS400 لدينا (عمق 150-600 مم، سماكة شبيكة/شفة 6-28 مم) مع زوايا Q235 في السقائف الصناعية المقاومة للرياح في جميع أنحاء جنوب شرق آسيا، حيث يزيد التمدد الحراري من مخاطر سوء المحاذاة التراكمي.

ضوابط الأبعاد الرئيسية للتكامل الهيكلي

• تسامح عرض الشفة: ±0.4 مم (أكثر ضيقًا من ±0.8 مم في EN 10034)
• زاوية الشبيكة إلى الشفة: 90° ±0.3° (يتم قياسها عبر قياس المظهر البصري)
• استقامة الطول: ≤1.5 مم/م (حرج لحزم مسارات الرافعات)
• استواء السطح: ≤0.5 مم على 300 مم (يضمن التلامس الكامل مع الألواح القاعدية)

قائمة التحقق للمشتريات: 5 نقاط تحقق غير قابلة للتفاوض قبل طلب الزوايا أو الحزم

يتطلب الحصول على الفولاذ الهيكلي من الصين التحقق المسبق - وليس مجرد قبول تقارير اختبار المطحنة. بناءً على 12 عامًا من خبرة التصدير، إليك ما يفحصه عملاؤنا قبل إصدار أمر الشراء:

تقلل هذه الفحوصات من النزاعات بعد التسليم بنسبة 76% وتخفض دورات مراجعة الهندسة بمقدار 3-5 أيام عمل - وهو أمر حيوي خاصة للمشاريع سريعة المسار ذات نافذة التشغيل الضيقة.

لماذا يختار المشترون العالميون Hongteng Fengda للفولاذ الهيكلي الحرج

نحن لا نفي بالمعايير فحسب - بل نتوقع أنماط الفشل. عندما لا تجلس ألواحك الجانبية بشكل مستو، نادرًا ما يكون الأمر متعلقًا ببعد واحد. إنه يتعلق بكيفية تفاعل طول الساق مع الانحناء والالتواء ومقياس السطح وسماكة الجلفنة. يعكس نظام الجودة المتكامل لدينا هذه التفاعلات عبر 17 نقطة فحص عملية - من كيمياء البلانشيت إلى التجميع النهائي.

لفرق المشتريات: نقدم تقارير تحقق مجانية من الأبعاد خلال 48 ساعة من طلب العينة. لمديري المشاريع: ضماننا لوقت التسليم هو 20 يومًا للحزم I القياسية (6-12 م، عرض شفة 100-400 مم) و25 يومًا للزوايا المخصصة بمواصفات مطابقة للألواح الجانبية. لمسؤولي المالية والمخاطر: تشمل جميع الشحنات شهادات EN 10204 3.2 وخيارات التفتيش من طرف ثالث (SGS/BV/TÜV) وشروط دعم الاعتماد المستندي.

اتصل بنا اليوم لطلب: (1) تحليل انحراف الأبعاد لمواصفات الزاوية الحالية لديك، (2) عرض مقارن لحزم I من نوع SS400 مقابل زوايا Q235 في حزمة المناقصة التالية، أو (3) جدول مراجعة المصنع - بما في ذلك التحقق المباشر عبر CMM من إمكانية تكرار طول الساق.
