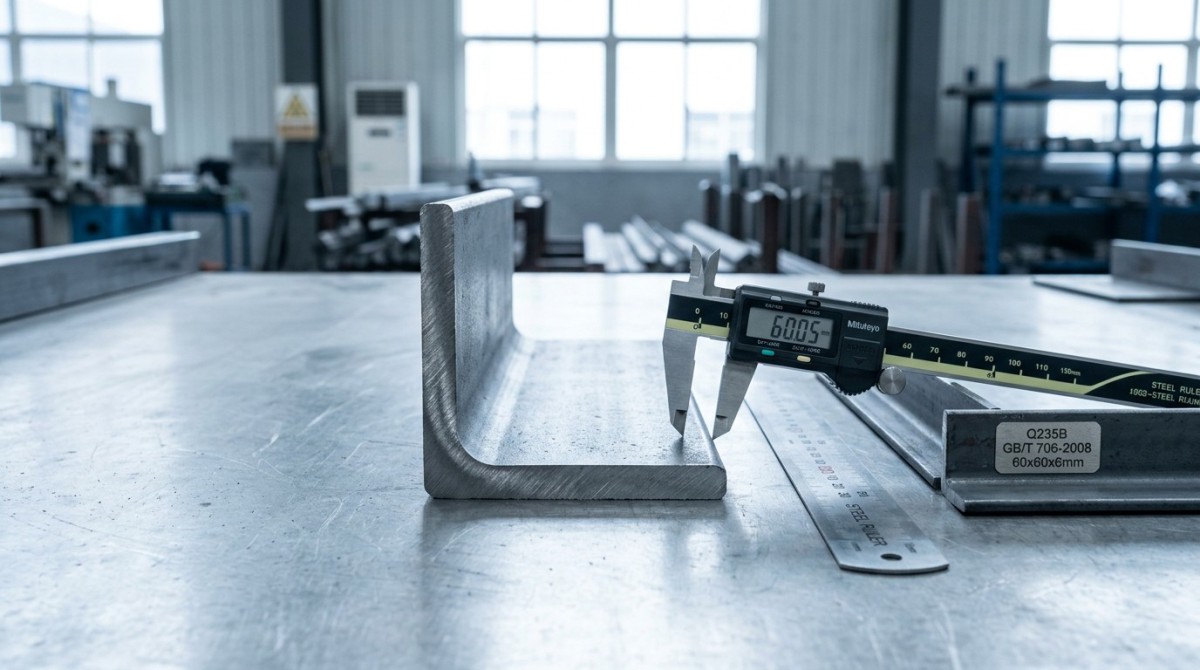

تبدأ العديد من أخطاء التصنيع والمشتريات من أبعاد فولاذ الزاوية L غير الصحيحة الموضحة في الرسومات الشائعة. بالنسبة للمهندسين والمشترين ومديري المشاريع، حتى أخطاء المقاسات الصغيرة يمكن أن تؤثر على أداء التحميل واختيار المواد والتكلفة الإجمالية. الحل العملي بسيط: لا تثق في الرسم لمجرد أنه يبدو قياسيًا. تحقق دائمًا من مقاس الضلع والسماكة ونصف قطر الجذر وسماحية الطول والمعيار المطبق قبل الإنتاج أو الشراء. يوضح هذا الدليل أين تفشل الرسومات الشائعة، وكيفية التحقق من الأبعاد بشكل صحيح، وما الذي يجب مقارنته عند تقييم تكاليف المواد ذات الصلة مثل steel plate for construction، وsteel rebar cost، وgalvanized steel price.

لماذا تتسبب رسومات فولاذ الزاوية L الشائعة في مشكلات حقيقية للمشاريع

الأشخاص الذين يبحثون عن أبعاد فولاذ الزاوية L لا يبحثون عادةً عن تعريف أكاديمي. إنهم يريدون تجنب الأخطاء التي تؤدي إلى رفض المواد أو إعادة العمل أو مشكلات التركيب أو عدم اليقين الإنشائي أو النزاعات مع الموردين. عمليًا، تقوم العديد من الرسومات بتبسيط فولاذ الزاوية بشكل مفرط. فقد تُظهر ضلعين متساويين مع توضيح السماكة، لكنها تتجاهل التفاصيل الحرجة التي تؤثر على التصنيع والتركيب.

أكثر مشكلة شيوعًا هي افتراض أن الشكل المرسوم يطابق مقطعًا قياسيًا فعليًا. في الواقع، تعتمد أبعاد فولاذ الزاوية على المعيار الحاكم، مثل ASTM، أو EN، أو JIS، أو GB. قد تكون زاويتان تبدوان متطابقتين في الرسم مختلفتين في السماحيات وأنصاف أقطار الجذر والكتلة لكل متر وهندسة الزوايا. ويكون هذا الاختلاف مهمًا عندما يجب أن تتوافق الزاوية مع الصفائح أو نقاط التثبيت أو التجميعات المثبتة بالمسامير أو الإطارات الملحومة.

بالنسبة لفرق المشاريع، لا تقتصر المخاطرة على الجانب الفني فقط. إذ يمكن أن يؤدي افتراض خاطئ في مرحلة الرسم إلى:

• عروض أسعار غير صحيحة من الموردين،
• استبدالات غير متوقعة للمواد،
• تأخيرات في التصنيع،
• هدر أعلى وفاقد أكبر في القطع،
• تعارضات في التركيب بالموقع،
• عدم مطابقة الجودة أو السلامة.

إذا كانت الزاوية جزءًا من تجميع يتحمل الأحمال، فإن حتى عدم التطابق البسيط في الأبعاد يمكن أن يغيّر سلوك الوصلة ويقلل الثقة أثناء الفحص.

ما أبعاد فولاذ الزاوية L التي غالبًا ما يتم إظهارها بشكل غير صحيح

عندما تخطئ الرسومات في تمثيل فولاذ الزاوية، فعادةً ما تندرج المشكلة ضمن عدة أنماط متكررة. وهذه هي الفحوصات الأكثر أهمية للمراجعة الهندسية والشراء والتحكم في التصنيع.

1. يُفترض طول الضلع ولا يتم تحديده بوضوح

تضع العديد من الرسومات تسمية لفولاذ الزاوية بحسب مقاس عام فقط، دون تأكيد ما إذا كان زاوية متساوية الأضلاع أو غير متساوية الأضلاع. على سبيل المثال، قد يقرأ فريق ما “L50x50x5” بينما يفسر فريق آخر رسمًا مشابهًا على أنه زاوية عامة 50 mm. وإذا كانت علاقة الأضلاع غير واضحة، فإن الأخطاء اللاحقة تكون شائعة جدًا.

تأكد دائمًا من:

• ما إذا كان المقطع زاوية متساوية أو غير متساوية،
• أبعاد كلا الضلعين،
• ما إذا كانت الأبعاد اسمية أم أبعادًا قياسية فعلية.

2. تُعامل السماكة على أنها البعد الحاكم الوحيد

تؤثر السماكة على المقاومة واللحام والوزن، لكنها لا تعطي الصورة الكاملة. في العديد من الرسومات، تركز الفرق على السماكة مع إغفال نصف قطر الجذر وشكل الحافة. وتصبح هذه مشكلة عندما يجب أن تستقر الزاوية بإحكام على مكون آخر أو أن تتلاءم داخل تجميع ضيق.

3. يتم تجاهل نصف قطر الجذر ونصف قطر الحافة

هذا أحد أكبر الأسباب التي تجعل الأجزاء المصنعة لا تتلاءم كما هو متوقع. فالزاوية الداخلية لفولاذ الزاوية ليست حافة حادة مثالية بزاوية 90-degree. بل لها نصف قطر جذر يتكون أثناء الدرفلة. وإذا صُممت صفيحة القاعدة أو لوح التدعيم أو الحامل أو الجزء الخلفي على أساس أن الزاوية حادة، فقد يحدث تداخل.

وهذا يعني أن الرسم قد يبدو صحيحًا، لكن الوصلة المصنعة قد تتطلب الجلخ أو الحشو أو إعادة التصميم أو التعديل الموقعي.

4. يتم تحديد موقع الثقب انطلاقًا من سطح مرجعي خاطئ

في وصلات الزوايا المثبتة بالمسامير، يجب أن يستند تباعد الثقوب إلى هندسة الضلع الفعلية وقواعد مسافة الحافة. وأحيانًا تحدد الرسومات أبعاد الثقوب انطلاقًا من زاوية خارجية مثالية بدلًا من خط مرجعي عملي. وقد يؤدي ذلك إلى تراكم السماحيات وضعف المحاذاة أثناء التركيب.

5. يتم إغفال سماحية الطول والاستقامة

تشير العديد من رسومات الشراء إلى مقاس المقطع، لكنها لا تقول الكثير عن سماحية طول القطع أو الالتواء أو التحدب أو الاستقامة. وقد يكون هذا مقبولًا في الأعمال الزخرفية أو الخفيفة، لكنه في التجميعات الإنشائية أو الإنتاج الآلي يسبب نزاعات في الفحص.

6. عدم تطابق المعيار بين التصميم والتوريد

قد يصمم مهندس وفق معيار واحد بينما يقوم المشترِي بالتوريد وفق معيار آخر بناءً على توفر السوق المحلي. وإذا حدث الاستبدال بين المعايير دون مراجعة فنية، فقد تختلف الزاوية المسلّمة في خصائص المقطع أو نطاق السماحية المسموح به.

كيفية التحقق من الأبعاد بشكل صحيح قبل الشراء أو التصنيع

أكثر الطرق أمانًا لاستخدام فولاذ الزاوية L هي التحقق منه على ثلاثة مستويات: منطق الرسم، وبيانات المعيار، ومعايير القبول المادي.

ابدأ بمنطق الرسم

• أكد توصيف الزاوية المتساوية أو غير المتساوية.
• تحقق من أبعاد الأضلاع والسماكة.
• راجع ما إذا كانت مواضع الثقوب واللحامات والأجزاء المتزاوجة تراعي أنصاف الأقطار.
• تأكد من أن اتجاه المقطع واضح في التجميع.

ثم طابقه مع المعيار الحاكم

اسأل عن المعيار الذي يتحكم في المادة: ASTM، أو EN، أو JIS، أو GB. ثم تحقق من:

• الأبعاد الاسمية،
• السماحيات المسموح بها،
• وزن المقطع،
• الخصائص الميكانيكية،
• متطلبات السطح أو الطلاء.

هذه الخطوة أساسية للتوريد العالمي. قد يقدم المورد مقاسًا قريبًا من الناحية الفنية، لكن “قريب” ليس مقبولًا دائمًا للمشروع.

وأخيرًا حدد ما الذي سيقبله الفحص

قبل تأكيد الطلب، حدد نقاط قبول قابلة للقياس مثل:

• سماحية مقاس الضلع،
• سماحية السماكة،
• سماحية الطول،
• الاستقامة والالتواء،
• حالة السطح،
• سماكة الطلاء إذا كان مجلفنًا.

وهذا مهم بشكل خاص لفرق المشتريات ومديري الجودة، لأن العديد من النزاعات لا تحدث بسبب رداءة جودة الفولاذ، بل بسبب عدم وضوح معايير القبول.

ما الذي يجب على المشترين والمهندسين ومديري المشاريع التحقق منه أولًا

يهتم القراء المختلفون بمخاطر مختلفة، لكن أولويات الفحص الأول غالبًا ما تكون متوقعة.

للمهندسين والمقيّمين الفنيين

ركز على ما إذا كانت الزاوية الموضحة في الرسم تعكس هندسة مقطع حقيقية وخصائص معيارية حقيقية. وإذا كان التصميم يعتمد على وصلات ذات توافق محكم، فأدرج خلوص نصف قطر الجذر في التفصيل.

للمشترين وفرق المشتريات

لا تقارن عروض الأسعار بناءً على السعر لكل طن فقط. أكد التوصيف الدقيق للمقطع، والمعيار، وحالة الطلاء، وتوقعات السماحيات، وما إذا كانت البدائل مسموحًا بها. فقد يكون عرض السعر الأرخص مبنيًا على معيار مختلف أو تحكم أضعف في الأبعاد.

لمديري المشاريع

انتبه إلى مخاطر الجدول الزمني. فعدم تطابق بسيط في الزاوية قد يوقف التصنيع أو يؤخر التركيب في الموقع. وعادةً ما تتجاوز تكلفة إعادة العمل الوفورات الناتجة عن التوريد السريع لكنه ضعيف الضبط.

لموظفي الجودة والسلامة

تحقق من أن الزاوية المسلّمة تطابق المتطلبات الإنشائية والافتراضات البعدية المستخدمة في التجميع. وإذا كانت هناك حاجة إلى تعديلات ميدانية بسبب أبعاد خاطئة، فإن التعرض لمخاطر السلامة يزداد غالبًا.

كيف تؤثر أخطاء الأبعاد على التكلفة بما يتجاوز فولاذ الزاوية نفسه

أحد أسباب أهمية هذا الموضوع الكبيرة هو أن أبعاد فولاذ الزاوية L غير الصحيحة يمكن أن تشوّه التكلفة الإجمالية للمشروع بطرق لا تكون واضحة في مرحلة عرض الأسعار.

فعلى سبيل المثال، إذا كان تفصيل الزاوية خاطئًا، فقد تحتاج الفرق إلى إضافات صفائحية إضافية أو ثقوب أكبر أو معدن لحام إضافي أو معدات تثبيت بديلة. ويمكن أن يؤثر ذلك أيضًا على المقارنات مع المواد ذات الصلة. فقد يفترض مدير مشروع يقيّم steel plate for construction أن تكاليف الصفائح هي المحرك الرئيسي للميزانية، بينما تخلق أخطاء ملاءمة الزوايا في الواقع التكلفة الأكبر في الموقع. وبالمثل، قد تغفل الفرق التي تقارن steel rebar cost أو galvanized steel price أن عدم كفاءة التصنيع يستهلك أموالًا أكثر من فروق المواد الخام.

في المشاريع الحساسة للتآكل، تضيف استراتيجية الطلاء طبقة أخرى. فإذا كان فولاذ الزاوية يتكامل مع تجميعات الرفع أو التجميعات البحرية أو الخدمية أو المكشوفة، فغالبًا ما يقارن المشترون عدة مكونات مجلفنة معًا. وفي هذه الحالات، يكون من المفيد التوريد من موردين يمكنهم شرح فئات الطلاء والتحكم في الأبعاد وبيئة الخدمة بوضوح.

بالنسبة للتطبيقات ذات الصلة التي تشمل الرفع أو المجالات البحرية أو التعدين أو الزراعة أو الرافعات أو السكك الحديدية أو الخلايا الكهروضوئية أو بيئات الحفر، قد يراجع المشترون أيضًا ملحقات مقاومة للتآكل مثلحبل الأسلاك الفولاذية المجلفنة. وتشمل الخيارات النموذجية التشطيبات العادية والمجلفنة كهربائيًا والمجلفنة بالغمس الساخن، بأقطار من 1.0 mm إلى 22 mm وبنى شائعة مثل 6x7، و6x19، و8x19S. وحيث يختلف مستوى التآكل، يمكن أن تكون مجموعات طلاء الزنك والامتثال للمعايير مثل GB/T 20116-2008، وDIN، وEIPS، وISO 9001، وABS جزءًا من منطق مراجعة التوريد نفسه المستخدم لمكونات الفولاذ الإنشائي.

كيفية تقليل مخاطر التوريد عندما تكون الرسومات غير مكتملة

الرسومات غير المكتملة شائعة، خاصة في المشتريات في المراحل المبكرة، أو استفسارات الموزعين، أو المشاريع متعددة الدول. وأفضل استجابة ليست التخمين، بل إعداد قائمة قصيرة من الاستيضاحات الفنية قبل تقديم الطلب.

تتضمن قائمة التحقق العملية ما يلي:

• نوع المقطع: زاوية متساوية أو غير متساوية،
• التوصيف الكامل للمقاس: كلا الضلعين والسماكة،
• درجة المادة،
• المعيار المطبق،
• الطول المطلوب والسماحية،
• تشطيب السطح: أسود، أو مطلي بطبقة أساس، أو مجلفن،
• مناطق التوافق الحرجة المتأثرة بنصف قطر الجذر،
• وثائق الفحص ومتطلبات الاختبار.

بالنسبة للمشترين المستوردين والموزعين، تساعد هذه الخطوة أيضًا في مواءمة التواصل مع المصنعين في الخارج. ويجب أن يكون مورد الفولاذ الإنشائي الكفء قادرًا على تأكيد الامتثال للمعايير وتفاصيل المقطع والقدرة الإنتاجية وحدود التخصيص قبل بدء الإنتاج.

قاعدة بسيطة لقراءة رسومات فولاذ الزاوية L بأمان أكبر

إذا بدا الرسم الخاص بفولاذ الزاوية L بسيطًا أكثر من اللازم، فمن المحتمل أنه يخفي قرارًا لم يتخذه أحد بعد. وقد يتعلق هذا القرار المخفي باختيار المعيار أو سماح نصف القطر أو توقعات السماحية أو هندسة الوصلة. والقاعدة الأكثر أمانًا هي: لا تعتمد أبدًا في اعتماد أو شراء أو تصنيع فولاذ الزاوية على رمز مقطع يشبه الرسم التخطيطي ومقاس اسمي فقط.

بدلًا من ذلك، تحقق من الأبعاد الفعلية مقابل التطبيق المقصود. وبالنسبة للاستخدامات الروتينية، قد يستغرق ذلك بضع دقائق فقط. أما في الأعمال الإنشائية أو التصديرية أو ذات الكميات الكبيرة، فيمكن أن يمنع مشكلات لاحقة مكلفة.

الخلاصة

غالبًا ما تخطئ الرسومات الشائعة في أبعاد فولاذ الزاوية L ليس لأن المقطع معقد، بل لأن التفاصيل المهمة في الإنتاج يتم إغفالها. وعادةً ما تتعلق أكبر الأخطاء بعدم وضوح مقاسات الأضلاع، وتجاهل أنصاف أقطار الجذر، وإغفال السماحيات، وعدم تطابق المعايير. وبالنسبة للمهندسين والمشترين ومديري المشاريع، فإن أفضل نهج هو التحقق من الرسم مقارنة بمعيار حقيقي وتحديد معايير الفحص قبل الطلب.

هذه الخطوة الواحدة تحسن التوافق، وتقلل مخاطر التوريد، وتحمي الجدول الزمني، وتجعل مقارنات التكلفة أكثر جدوى عبر المواد ذات الصلة والمنتجات المجلفنة. وإذا كان الهدف هو تقليل المفاجآت في التصنيع والمشتريات، فإن التحقق من الأبعاد ليس فحصًا ثانويًا. بل هو أحد أعلى الفحوصات قيمة في عملية شراء الفولاذ بأكملها.
