يُعد فهم أبعاد فولاذ الزاوية L أمرا أساسيا لاختيار المادة المناسبة, والتحقق من الملاءمة في الموقع, وتجنب أخطاء التصنيع المكلفة.

سواء استُخدم للدعامات, أو الإطارات, أو الحوامل, أو المنصات, أو المعدات الصناعية, فإن قراءة المقاس بشكل صحيح تحسن السلامة, والتحكم في التكلفة, وكفاءة التركيب.

يشرح هذا الدليل أبعاد فولاذ الزاوية L من خلال سيناريوهات عملية, بحيث يمكن تحديد متطلبات المقاس وتوصيلها بوضوح.

قراءة أبعاد فولاذ الزاوية L في سيناريوهات مشاريع حقيقية

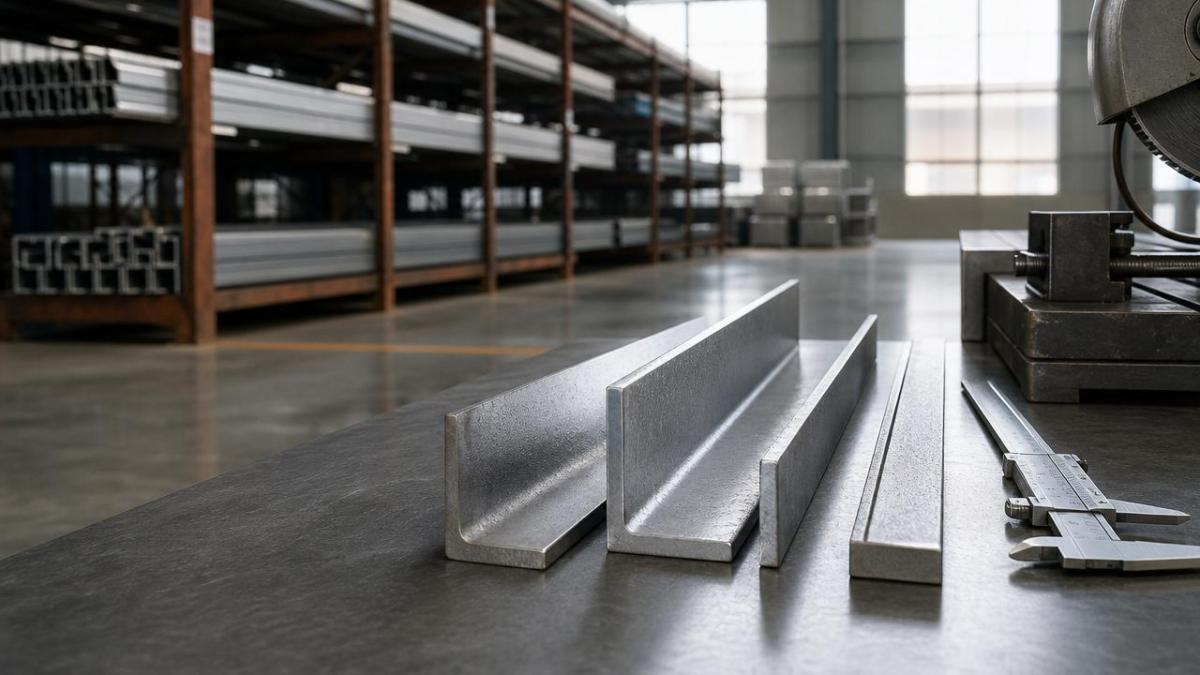

تصف أبعاد فولاذ الزاوية L عادة ساقين, وسماكة واحدة, وطولا واحدا. تحدد هذه القيم الملاءمة, والقوة, وسلوك التصنيع.

قد يظهر مقاس شائع بالشكل 50 × 50 × 5 mm × 6 m. ويعني ذلك ساقين بطول 50 mm, وسماكة 5 mm, وطولا 6 m.

بالنسبة لفولاذ الزاوية غير المتساوي, قد تكون الصيغة 75 × 50 × 6 mm. وعادة ما تُذكر الساق الأطول أولا.

تمنع قراءة أبعاد فولاذ الزاوية L بشكل صحيح القطع الخاطئ, وعدم محاذاة الثقوب, والحوامل الضعيفة, وإعادة العمل غير الضرورية أثناء التجميع.

زاوية متساوية أم زاوية غير متساوية: القرار الأول

يحتوي فولاذ الزاوية المتساوي على ساقين من نفس المقاس. وغالبا ما يُستخدم عندما تكون الأحمال ونقاط التثبيت متوازنة.

يحتوي فولاذ الزاوية غير المتساوي على مقاسات ساق مختلفة. ويساعد ذلك عندما يحتاج أحد الجانبين إلى مساحة تحمل أكبر أو مساحة تثبيت أوسع.

عند مقارنة أبعاد فولاذ الزاوية L, تأكد دائما مما إذا كان المقطع متساويا أم غير متساو قبل التحقق من السماكة.

خلفية السيناريو: لماذا تختلف قراءة المقاس حسب التطبيق

يمكن أن يعمل نفس مقاس الزاوية بشكل مختلف في إطار, أو رف, أو دعامة جسر, أو قاعدة آلة.

يؤثر اتجاه الحمل, والبحر, وطريقة اللحام, وتباعد البراغي, والتعرض للتآكل, والتفاوتات جميعها على أبعاد فولاذ الزاوية L المناسبة.

قد يتطلب الحامل الخفيف موضعا دقيقا للثقوب. وقد يتطلب الإطار الإنشائي سماكة, ودرجة, وامتثالا للمعايير تم التحقق منها.

بالنسبة لمشاريع التصدير, يجب أن تتوافق أبعاد فولاذ الزاوية L أيضا مع جداول المقاسات ASTM, أو EN, أو JIS, أو GB حيثما ينطبق ذلك.

السيناريو النموذجي 1: الدعامات الإنشائية والتدعيم

في الدعامات الإنشائية, يتم تقييم أبعاد فولاذ الزاوية L وفق مسار الحمل, وموضع الوصلة, والصلابة المطلوبة.

يحسن فولاذ الزاوية الأكثر سماكة مقاومة الانحناء والتشوه الموضعي. وتوفر السيقان الأكبر مساحة تماس أكبر للحام أو التثبيت بالبراغي.

بالنسبة للتدعيم القطري, تهم دقة الطول لأن الأخطاء الصغيرة قد تؤثر على استقامة الإطار ومحاذاة الشد.

تحقق مما إذا كانت الرسومات تحدد الأبعاد الاسمية, والتفاوتات الفعلية, والمعالجة السطحية, ودرجة الفولاذ قبل الطلب.

نقاط الحكم الأساسية

• تأكيد نوع الزاوية المتساوية أو غير المتساوية.
• مطابقة طول الساق مع تخطيط الوصلة.
• التحقق من السماكة مقابل الحمل والبحر.
• التحقق من تفاوت الطول لمحاذاة التدعيم.

السيناريو النموذجي 2: الإطارات, والرفوف, وقواعد المعدات

تتطلب الإطارات والرفوف أبعاد فولاذ زاوية L توازن بين القوة, والوزن, وسهولة التصنيع.

قد تجعل الساق الأكبر اللحام أسهل. وقد يقلل المقطع الأصغر الوزن ويبسط المناولة اليدوية.

بالنسبة لقواعد المعدات, يمكن أن يؤثر نصف قطر الزاوية الداخلية على الملاءمة مع الألواح, أو الوسادات, أو المكونات المركبة.

إذا تم ثقب الثقوب بالقرب من الحافة, فاختر أبعاد فولاذ الزاوية L ذات عرض ساق كاف ومسافة حافة كافية.

فحوصات الملاءمة العملية

1. قياس مساحة التركيب المتاحة.
2. تأكيد قطر البرغي المطلوب.
3. التحقق من إمكانية الوصول للحام حول الزوايا.
4. مقارنة سماكة الطلاء النهائية.

السيناريو النموذجي 3: الحوامل, والعتبات, وحماية الحواف

غالبا ما تفشل الحوامل لأن أبعاد فولاذ الزاوية L المختارة صغيرة جدا بالنسبة للرافعة والاهتزاز المتكرر.

قد تبدو الساق القصيرة مقبولة, لكنها قد لا توفر مساحة تثبيت كافية للمثبتات أو البراغي.

بالنسبة للعتبات وحماية الحواف, يجب أن يغطي طول الساق السطح المدعوم وأن يسمح بتماس مستقر.

يجب أن تراعي السماكة الحمل, والصدمات, وسماحية التآكل, والتشوه المحتمل أثناء اللحام.

متى تكون الزاوية غير المتساوية أفضل

يكون فولاذ الزاوية غير المتساوي مفيدا عندما يحتاج أحد الجانبين إلى سطح دعم عريض, بينما يجب أن يبقى الجانب الآخر مدمجا.

يجعل ذلك أبعاد فولاذ الزاوية L أسهل في التكييف داخل المساحات المحدودة, وأعمال التجديد, وإطارات المعدات الخاصة.

السيناريو النموذجي 4: المنصات الصناعية, والحواجز, وألواح الحشو

غالبا ما تجمع المنصات الصناعية والحواجز بين إطارات فولاذ الزاوية والشبك, أو الألواح, أو ألواح الشبك المعدني.

هنا, يجب أن تتطابق أبعاد فولاذ الزاوية L مع سماكة اللوح, وطريقة التثبيت, وخلوص الفتحة المطلوب.

بالنسبة للحاويات المقاومة للتآكل, يمكن تركيب شبك غير قابل للصدأ داخل إطارات زاوية من الفولاذ الكربوني أو الفولاذ غير القابل للصدأ.

عندما تكون هناك حاجة إلى الترشيح, أو الغربلة, أو الحشو الواقي, يمكن أن يكمل الشبك الملحوم من الفولاذ غير القابل للصدأ تجميعات فولاذ الزاوية.

تشمل المواد المتاحة أسلاك الفولاذ غير القابل للصدأ SS 201, 304, 304L, 316, 316L, و430.

تشمل المواصفات النموذجية 2–635 mesh, وأقصى عرض لفافة 240″, وأقصى طول لفافة 2000′.

يوفر مقاومة للصدأ, والتآكل, والأحماض, والقلويات, والحرارة, والمواد الكيميائية في التطبيقات الصناعية الصعبة.

متطلبات سيناريوهات مختلفة لأبعاد فولاذ الزاوية L

توضح هذه المقارنة لماذا لا ينبغي اختيار أبعاد فولاذ الزاوية L فقط من قائمة مخزون عامة.

يجب أن يعكس الاختيار النهائي الحمل, وتسلسل التجميع, والمواد المتصلة, ومتطلبات تفاوت الموقع.

كيفية فك رموز تعبيرات المقاسات الشائعة

تُعرض مقاسات الزوايا المترية عادة بالمليمترات. وقد تستخدم المقاسات الإمبراطورية البوصات والأرطال لكل قدم.

على سبيل المثال, L50 × 50 × 5 تعني زاوية متساوية بساقين بطول 50 mm وسماكة 5 mm.

L75 × 50 × 6 تعني زاوية غير متساوية بساق طويلة 75 mm, وساق قصيرة 50 mm, وسماكة 6 mm.

عند إضافة الطول, فإن L75 × 50 × 6 × 6000 تعني أن طول القطعة الواحدة 6000 mm.

المعلومات التي يجب تأكيدها

• أبعاد الساق A والساق B.
• السماكة الاسمية والتفاوت.
• إجمالي طول القضيب أو طول القطع.
• درجة الفولاذ ومعيار الإنتاج.
• التشطيب السطحي, مثل الأسود, أو المجلفن, أو المطلي.

اقتراحات تكييف السيناريو لاختيار أفضل

اختر أبعاد فولاذ الزاوية L بدءا من حالة العمل, وليس فقط من السعر أو المخزون المتاح.

إذا كان المكون يحمل حملا, فأكد الحسابات أو المتطلبات الهندسية قبل اعتماد السماكة النهائية.

إذا كان المكون يحدد موضع الأجزاء بشكل أساسي, فركز على مقاس الساق, والتفاوت, والاستقامة, ودقة الثقوب.

إذا كان التآكل متوقعا, ففكر في الطلاء, أو المادة غير القابلة للصدأ, أو سماحية سماكة إضافية.

الأخطاء الشائعة عند قراءة أبعاد فولاذ الزاوية L

أحد الأخطاء الشائعة هو الخلط بين السماكة وطول الساق. وقد يؤدي ذلك إلى عدم تطابق خطير في التصنيع.

خطأ آخر هو افتراض أن جميع المصانع تستخدم تفاوتات متطابقة. فقد تختلف الأبعاد الفعلية حسب المعيار ومسار الإنتاج.

كما أن تجاهل نصف القطر الداخلي ينطوي على مخاطر عندما يجب أن تستقر الألواح, أو الأغطية, أو الأجزاء الدقيقة بإحكام مقابل الزاوية.

قد تغير المعالجة السطحية الملاءمة النهائية. يضيف الجلفنة بالغمس الساخن سماكة طلاء وقد تؤثر على التجميعات المحكمة.

طول القطع عامل آخر غالبا ما يتم تجاهله. يجب فصل طول المخزون والطول النهائي في الوثائق.

فحوصات قبل التصنيع

• مقارنة الرسومات مع ملصقات الزاوية الفعلية.
• قياس عدة نقاط على طول القضيب.
• تأكيد مواقع الثقوب بعد القطع.
• السماح بخلوص الطلاء عند الحاجة.
• تسجيل معلومات المعيار, والدرجة, ورقم الصهر.

العمل مع مورد فولاذ إنشائي

يعتمد التوريد الموثوق على أكثر من إدراج أبعاد فولاذ الزاوية L في الطلب.

يجب أن يتضمن الطلب المقاس, والدرجة, والمعيار, والتشطيب السطحي, والكمية, والطول, والتفاوت, والمستندات المطلوبة.

توفر Hongteng Fengda الفولاذ الإنشائي من الصين لمشاريع البناء, والصناعة, والتصنيع في جميع أنحاء العالم.

تشمل المنتجات فولاذ الزاوية, وفولاذ القنوات, والعوارض الفولاذية, والمقاطع المشكلة على البارد, والمكونات الإنشائية المخصصة.

يدعم الإنتاج ومراقبة الجودة متطلبات ASTM, وEN, وJIS, وGB للمشاريع الدولية.

الخلاصة: تحويل قراءة المقاس إلى تحكم أفضل في المشروع

تساعد قراءة أبعاد فولاذ الزاوية L بشكل صحيح على تجنب اختيار المواد الخاطئة, وسوء الملاءمة, وإعادة العمل غير الضرورية.

ابدأ بسيناريو التطبيق, ثم أكد مقاس الساق, والسماكة, والطول, والدرجة, والتفاوت, والمعالجة السطحية.

بالنسبة للدعامات الإنشائية, والإطارات, والحوامل, والحواجز الصناعية, تحسن أبعاد فولاذ الزاوية L الدقيقة الموثوقية وسرعة التركيب.

شارك الرسومات, والمعايير, وظروف المشروع مبكرا للحصول على توصيات مقاسات مناسبة وتوريد فولاذ مستقر.
