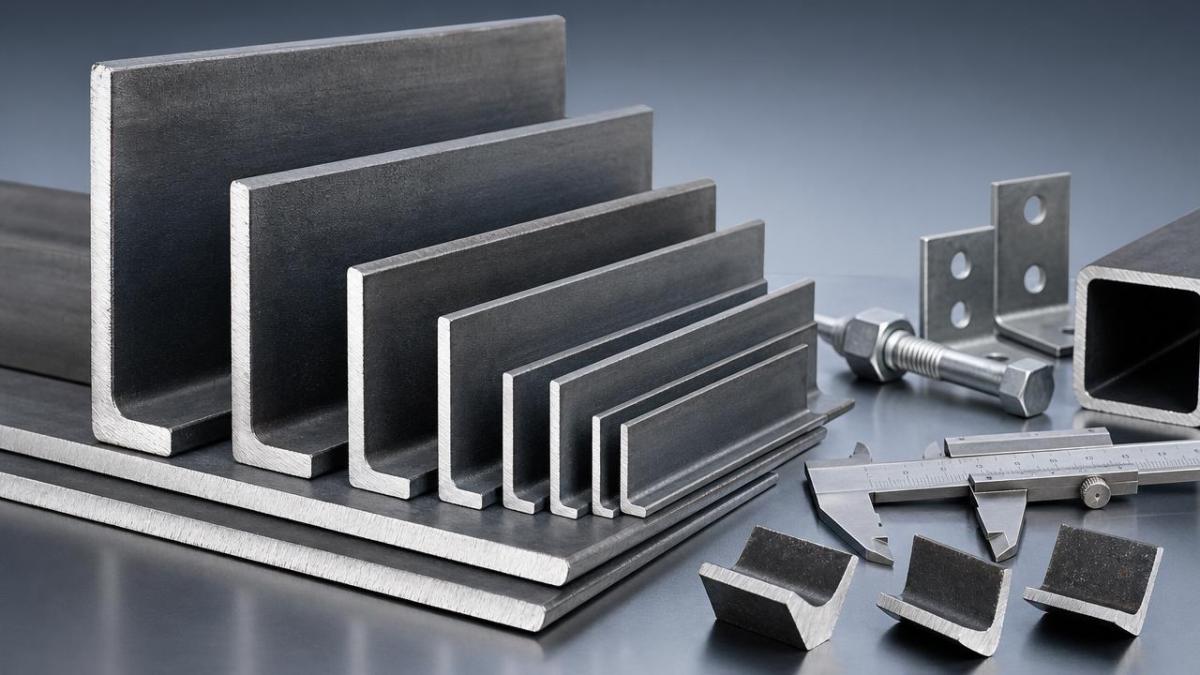

يُعدّ فهم أبعاد الفولاذ الزاوي على شكل حرف L أمرًا بالغ الأهمية للمُقيّمين الفنيين الذين يُقارنون متطلبات الأحمال، وتوافق التصنيع، وكفاءة التكلفة. يُوضّح هذا الدليل الأحجام القياسية، وتكوينات الأرجل، وخيارات السُمك، والاستخدامات الشائعة للفولاذ الزاوي على شكل حرف L، مما يُساعد المشترين والمهندسين على اتخاذ قرارات شراء مدروسة. وبصفتها شركة مُصنّعة ومُصدّرة للفولاذ الإنشائي، تُقدّم هونغتنغ فينغدا الدعم للمشاريع العالمية من خلال مواصفات موثوقة، وجودة ثابتة، وحلول مُخصّصة.

لماذا يُعدّ استخدام قائمة التحقق هو الأنسب عند مراجعة أبعاد الفولاذ الزاوي؟

بالنسبة لفرق التقييم الفني، نادرًا ما يقتصر التحدي على تحديد المقاس الاسمي للزاوية. تكمن المهمة الحقيقية في التحقق من توافق أبعاد زاوية الفولاذ المحددة مع الأحمال الإنشائية، وطرق التوصيل، وبيئة التآكل، وحدود التصنيع، ومعايير الشراء. تساعد المراجعة القائمة على قائمة التحقق في تجنب أخطاء التوريد الشائعة، مثل اختيار المقاس الصحيح للساق بسماكة خاطئة، أو مطابقة الأبعاد مع إغفال متطلبات التفاوت، أو الموافقة على مقطع يصعب ثقبه أو لحامه أو جلفنته.

في المشاريع العملية، قد يبدو الفولاذ الزاوي بسيطًا، لكن الأداء يعتمد على مجموعة من المتغيرات: هندسة الأرجل المتساوية أو غير المتساوية، والسماكة، والطول، وحالة الحواف، ونوع الفولاذ، والنظام القياسي مثل ASTM أو EN أو JIS أو GB. لهذا السبب، ينبغي على المُقيّمين الفنيين مراجعة أبعاد الفولاذ الزاوي كمجموعة متكاملة من القرارات، وليس مجرد رقم واحد على الرسم.

ابدأ بهذه الفحوصات ذات الأولوية قبل مقارنة الأحجام

قبل طلب عروض الأسعار أو الموافقة على مورد، تأكد من النقاط التالية بالتسلسل. هذه هي أسرع طريقة للتحقق من مدى ملاءمة أبعاد الفولاذ الزاوي المقترح من الناحية الفنية وفعاليتها التجارية.

• تأكد مما إذا كان التصميم يتطلب مقاطع بزوايا متساوية أو غير متساوية. فالزوايا المتساوية تُبسط العديد من تفاصيل التأطير والوصلات، بينما قد تتناسب الزوايا غير المتساوية بشكل أفضل مع تصميمات الدعم أو التدعيم المحددة.
• تحقق أولاً من حجم الساق، ثم من سمكها. تؤثر أبعاد الساق على التركيب ومساحة التغطية، بينما يؤثر السمك بشكل كبير على القوة والصلابة وقابلية اللحام والوزن.
• تحقق من معيار ودرجة المواد المطبقة، مثل A36 أو Q235 أو Q345 أو SS400 أو S235JR، لأن الأبعاد الهندسية المتطابقة يمكن أن تؤدي بشكل مختلف اعتمادًا على قوة الخضوع والتركيب الكيميائي.
• مراجعة متطلبات الطول، بما في ذلك طول المخزون وخطة القطع، لتقليل الهدر وتجنب المعالجة الثانوية غير الضرورية.
• قم بتقييم حالة السطح والحماية من التآكل مبكراً، وخاصة بالنسبة للهياكل الخارجية، أو التعرض البحري، أو البيئات الصناعية الرطبة.
• اطلب بيانات التفاوتات في المقطع وبيانات الاستقامة إذا كانت الزاوية ستستخدم في التجميعات التي تتطلب تثبيتًا دقيقًا بالمسامير أو ثقبًا أو تصنيعًا آليًا.

كيفية قراءة أبعاد الفولاذ الزاوي بشكل صحيح

تُعبّر معظم أبعاد زوايا الصلب على شكل حرف L عن طول الضلع وسماكته. بالنسبة للزوايا المتساوية، يكون التنسيق الشائع 50 × 50 × 5 مم، أي أن طول كلا الضلعين 50 مم وسماكتهما 5 مم. أما بالنسبة للزوايا غير المتساوية، فقد يظهر التنسيق على شكل 75 × 50 × 6 مم، حيث يكون طول أحد الضلعين 75 مم، والآخر 50 مم، وسماكته 6 مم. في الأنظمة التي تعتمد على البوصة، قد تُعرض الأبعاد بالتنسيق الإمبراطوري، وغالبًا ما تكون مرتبطة بمواصفات ASTM.

لا ينبغي للمقيّمين الفنيين أبدًا اعتبار مقطعين زاويين قابلين للتبديل لمجرد تشابه الضلع الأطول. إذ تتغير خصائص المقطع، كالمساحة وعزم القصور الذاتي ونصف قطر الدوران، بشكل ملحوظ مع تغير السماكة أو مع اختلاف الأبعاد الهندسية. لذا، عند مقارنة أبعاد الفولاذ الزاوي، يجب دائمًا مراجعة رموز الأبعاد جنبًا إلى جنب مع وزن المقطع والحسابات الإنشائية.

العناصر الرئيسية للأبعاد التي تؤثر على الاختيار

• طول الساق: يحدد مدى التوافق مع ألواح التثبيت، وتفاصيل القاعدة، والإطارات، والدعامات، ومسافات الحواف.
• السماكة: تؤثر على قدرة التحمل، والاستقرار المحلي، وجدوى الحفر، وسلوك الطلاء.
• نصف القطر الداخلي وشكل الحافة: مهم للأجزاء المتزاوجة، وأسطح التلامس القريبة، وبعض إعدادات تصنيع الآلات.
• الطول: يؤثر على النقل، وكفاءة القطع، وتسلسل التركيب.
• التسامح: أمر بالغ الأهمية حيثما تكون دقة التجميع أو محاذاة التثقيب أو التصنيع المتكرر مطلوبة.

قائمة مرجعية عملية لاختيار الحجم والسماكة المناسبين

عند مراجعة أبعاد الفولاذ الزاوي، استخدم منطق القرار التالي لتضييق الخيارات بسرعة وتقليل إعادة العمل.

1. مطابقة الأبعاد مع مسار التحميل

إذا كانت الزاوية تُستخدم كدعامة، أو سند عتبة، أو مُقوِّية إطار، أو سند رف، أو عنصر ثانوي، فيجب أن يكون مسار الحمل عليها واضحًا. قد تُعطى الأولوية لتأثيرات المقطع الصافي والثقوب في عناصر الشد، بينما تتطلب عناصر الضغط مزيدًا من الاهتمام بالنحافة وسلوك الانبعاج. في كثير من الحالات، لن يؤدي زيادة حجم الساق دون زيادة السماكة إلى حل مشكلات الاستقرار الموضعي.

2. تحقق من توافق التصنيع

حتى أفضل أبعاد زاوية الصلب على الورق قد تُسبب مشاكل في ورشة العمل. تأكد من كيفية معالجة المقطع: قصه، ثقبه، حفره، لحامه، تشكيله، ثنيه، أو جلفنته بالغمس الساخن. قد تُحسّن الزوايا السميكة من المتانة، لكنها تزيد من تكلفة التصنيع. أما المقاطع الرقيقة جدًا فقد تتشوه أثناء اللحام أو الطلاء. إذا كان المشروع يتضمن تجميعات متكررة، يصبح اتساق الأبعاد بالغ الأهمية.

3. قارن الوزن بالتكلفة الإجمالية للتركيب

لا ينبغي للمقيّمين الفنيين مقارنة سعر الوحدة للطن فقط. قد تُقلل أبعاد زاوية الصلب الأكبر من عدد العناصر أو تُبسط عملية التسليح، بينما قد تُوفر المقاطع الأصغر وزن المواد ولكنها تزيد من تعقيد الوصلات. يُوازن الاختيار الأمثل بين استهلاك الصلب، وساعات المعالجة، وكفاءة النقل، وتكاليف التركيب.

4. التحقق من توافر المنتج القياسي في السوق المستهدف

تُحدد العديد من المشاريع الأبعاد وفقًا للعادات الإقليمية، ولكن قد يعتمد التوريد على نطاق الدرفلة القياسي للمصنع. عند شراء منتجات التصدير، تأكد دائمًا مما إذا كانت أبعاد الفولاذ الزاوي المطلوبة من عناصر الإنتاج العادية أم طلبات درفلة خاصة. يؤثر هذا بشكل مباشر على وقت التسليم، والحد الأدنى لكمية الطلب، والتحكم في التكاليف.

النطاقات النموذجية وما تعنيه عادةً في الممارسة العملية

على الرغم من اختلاف نطاقات الأحجام الدقيقة باختلاف المعايير والشركات المصنعة، إلا أن المشترين التقنيين غالبًا ما يرون قطاعات زاوية صغيرة ومتوسطة وثقيلة تُستخدم لأغراض مختلفة. تُستخدم الزوايا الصغيرة عادةً في الإطارات والأقواس والدعامات والتصنيع الصناعي الخفيف. أما الزوايا المتوسطة فتُستخدم غالبًا في الأنظمة الهيكلية الثانوية وقواعد المعدات والهياكل الفولاذية للمستودعات. بينما تُعد الزوايا الثقيلة أكثر ملاءمة لهياكل النقل والدعامات الصناعية وإطارات التسليح والتطبيقات التي تتطلب تحمل أحمال عالية.

يخضع اختيار السماكة لمنطق مماثل. قد تناسب المقاطع الرقيقة عمليات التصنيع الخفيفة، ولكن يُفضل استخدام المقاطع متوسطة السماكة أو ذات السماكة الأكبر عندما تكون موثوقية الوصلات، أو مقاومة الصدمات، أو المتانة على المدى الطويل أمورًا بالغة الأهمية. عند مقارنة أبعاد زوايا الصلب، اسأل دائمًا ما إذا كان الهدف هو تقليل الوزن، أو سهولة التصنيع، أو أطول عمر خدمة، أو تحقيق أفضل قيمة شاملة للمشروع.

عمليات التحقق القائمة على السيناريوهات: ما يهم في التطبيقات المختلفة

البناء والهيكل الإنشائي

بالنسبة للمباني والأبراج والممرات والميزانين والهياكل الداعمة، يجب التحقق من أبعاد الفولاذ الزاوي (على شكل حرف L) ومقارنتها بتصميم الوصلات، والمسافة بين البراغي، وسهولة الوصول إلى اللحام، ومدى تعرضها للتآكل. غالبًا ما تُختار الزوايا المتساوية لتسهيل التفاصيل، بينما تُفيد الزوايا غير المتساوية عندما يجب أن يتصل أحد أطرافها بلوحة بينما يدعم الطرف الآخر خط تحميل مختلف.

دعم المعدات والتصنيع الصناعي

تتطلب الآلات، والحواجز، ورفوف الدعم، والهياكل الخدمية عادةً توازناً بين الصلابة وسهولة التصنيع. لذا، ينبغي مراجعة أبعاد الفولاذ الزاوي مع مراعاة متطلبات نمط الثقوب، ومسافة الحافة، وسلوك الاهتزاز، والطلاء الواقي. قد يكون البعد الكافي هيكلياً غير مناسب إذا أدى التثقيب إلى تشوه الساق أو إذا أثر سمك الطلاء على دقة التجميع.

مشاريع التوريد للتصدير والمشاريع ذات المعايير المختلطة

غالباً ما تتضمن عمليات التوريد الدولية مطابقة أبعاد الرسومات من معيار ما مع درجات المواد من معيار آخر. في هذه الحالات، ينبغي على الفرق الفنية تحديد الدرجات المكافئة، وقبول التفاوتات، ومتطلبات الطلاء، ووثائق الفحص بوضوح. يكتسب هذا الأمر أهمية خاصة عندما يشمل المشروع أنظمة ASTM وEN وJIS وGB.

مقارنة مفيدة في منتصف المشروع: الفولاذ الزاوي مقابل قطاعات القناة

أثناء التقييم، يكتشف بعض المشترين أن الوظيفة المطلوبة قد تُؤدى بشكل أفضل باستخدام قناة بدلاً من زاوية. على سبيل المثال، قد تستفيد المدادات، وعوارض الجدران، وهياكل الأسقف الخفيفة، والأقواس، وبعض عناصر دعم الآلات من مقطع قناة مُشكّل، مما يُسهّل دمجها في التجميعات المتكررة. في مثل هذه الحالات، من العملي مراجعة بدائل مثل عارضة القناة C ، المتوفرة لمباني الهياكل الفولاذية وتصنيع الصناعات الميكانيكية الخفيفة، بمواد تشمل Q195، وQ235، وQ345، وA36، وSS400، وS235JR. مع خيارات الطلاء المجلفن، وسماكة من 1 مم إلى 12 مم، وأطوال 6 أمتار، و9 أمتار، و12 مترًا، وخدمات المعالجة مثل الثني، واللحام، والتثقيب، وفك اللفائف، والقطع، يُمكن أن يكون هذا النوع من المقاطع بديلاً قويًا عندما تُسبب أبعاد زاوية الفولاذ الأصلية قيودًا على التوصيل أو الإنتاج.

لا يُغني هذا عن استخدام الفولاذ الزاوي في جميع الحالات، ولكنه يُذكّر المُقيّمين بضرورة مُقارنة كفاءة المقطع، وسرعة التصنيع، ومنطق التركيب قبل الموافقة النهائية. في مراجعات هندسة القيمة، قد يُقلل المقطع المُشكّل من التعقيد اللاحق حتى لو بدا اختيار المقطع الأولي مألوفًا.

الأخطاء الشائعة التي يمكن أن تؤثر على أداء المشروع

• تجاهل التفاوتات: يمكن أن يؤدي الانحراف الطفيف في الأبعاد إلى مشاكل في التجميع في الإطارات المثبتة بمسامير أو خطوط اللحام الآلية.
• تحديد الأبعاد الاسمية فقط: بدون تحديد الدرجة والمعيار والتشطيب، قد لا تفي المادة بمتطلبات الأداء الحقيقية.
• تجاهل تراكم الطلاء: قد يؤثر الجلفنة أو التشطيبات الأخرى على الملاءمة عند نقاط التماس الضيقة.
• استخدام نفس حجم الزاوية عبر جميع العقد: قد تحتاج المواقع المختلفة إلى أبعاد مختلفة لزاوية الفولاذ على شكل حرف L اعتمادًا على نقل القوة وتفاصيل التثبيت.
• عدم مراجعة الخدمات اللوجستية: يمكن أن يؤثر طول المخزون ووزن الحزمة وتحميل الحاويات على التكلفة النهائية وجدول التسليم.
• متطلبات التوثيق المفقودة: يجب توضيح شهادات اختبار المصنع وتقارير الفحص والامتثال لمعايير ASTM أو EN أو JIS أو GB قبل الإنتاج.

نصائح تنفيذية للمقيّمين الفنيين والمشترين

إذا كان فريقك يستعد لتوريد زوايا فولاذية من الخارج، فاجعل حزمة الاستفسار تركز على البيانات الأساسية لاتخاذ القرار بدلاً من الأوصاف العامة. عادةً ما تتضمن مجموعة طلبات عروض الأسعار أو المراجعات الفنية الأكثر فعالية أبعاد المقطع، والكمية حسب الحجم، ونوع الفولاذ، والمعيار، والتشطيب، وتوقعات التفاوت، وسيناريو التطبيق، ومتطلبات التصنيع، ومستوى الفحص، والسوق المستهدف. يتيح ذلك للمورد التأكد مما إذا كانت أبعاد الزوايا الفولاذية المطلوبة متوفرة في المخزون القياسي، أو من إنتاج الدرفلة، أو من منتجات المعالجة حسب الطلب.

بصفتها شركة صينية رائدة في تصنيع وتصدير الهياكل الفولاذية، تدعم هونغتنغ فينغدا المشترين الذين يحتاجون إلى منتجات فولاذية هيكلية موثوقة، وحلول مصممة خصيصًا، وتوافق مع المعايير الدولية الرئيسية مثل ASTM وEN وJIS وGB. ويكتسب هذا الأمر أهمية بالغة لفرق التقييم الفني، إذ يساهم ثبات القدرة الإنتاجية ومراقبة الجودة في تقليل مخاطر التوريد، لا سيما في المشاريع التي تتطلب فترات تسليم ثابتة، وإمكانية تتبع المواد، ودقة أبعاد متكررة.

قائمة التحقق من القرار النهائي قبل الموافقة

1. هل تم تحديد أبعاد زاوية الفولاذ على شكل حرف L بوضوح على أنها زوايا متساوية أم غير متساوية؟
2. هل تم التحقق من حجم الساق وسمكها وطولها وفقًا لمتطلبات الهيكل والتصنيع؟
3. هل درجة المادة مناسبة للأداء الميكانيكي المطلوب والنظام القياسي؟
4. هل تم تحديد متطلبات الطلاء والتفاوتات والمعالجة في وثائق الشراء؟
5. هل المقاس المختار متوفر بسهولة، أم أنه سيتطلب إنتاجاً خاصاً؟
6. هل تمت مراجعة الأقسام البديلة حيث يمكن أن تؤدي إلى تحسين التكلفة أو كفاءة التصنيع؟

إذا كنت بحاجة للانتقال من مرحلة المقارنة إلى مرحلة الشراء، فإن الخطوة التالية هي تحديد الأبعاد الدقيقة، وتفضيلات الجودة، والمعايير، ومعالجة السطح، والشهادات المطلوبة، وتفاصيل التصنيع، والكمية المستهدفة، وجدول التسليم. بهذه المعلومات، يستطيع الموردون تقديم توصيات أكثر دقة بشأن أبعاد الفولاذ الزاوي، وجدوى الإنتاج، والتسعير، ومدة التصدير، مما يساعد فريقك على اتخاذ قرار أسرع وأقل مخاطرة.
