عند حساب وزن حزمة I، يعتمد المهندسون غالبًا على صيغ مثالية تفترض تناظرًا تامًا - لكن الاختلافات في التصنيع الفعلي، والتشوه، وتحملات المطاحن (حسب ASTM A6) يمكن أن تضيف حمولة خفية بنسبة 3-7%. بالنسبة لمصنعي الصلب الإنشائي مثل Hongteng Fengda - الذين يصدرون قضبانًا مستديرة ASTM A36، حديد تسليح HRB600، وحزم مقطوعة بدقة لمشاريع عالمية - فإن فهم الوزن الفعلي للحزمة، وكيفية قياس حزمة الصلب، ومعنى طلب المطحنة أمر بالغ الأهمية للسلامة، والتحكم في التكاليف، والامتثال. سواء كنت مدير مشروع يحدد دعامات Steel Roofing أو مسؤول مشتريات يتحقق من مواصفات #sstlavar، فإن تجاهل هذه المتغيرات يعرضك لخطر التحميل الزائد، أو التأخير، أو عدم الامتثال لمعايير EN/ASTM.
لماذا يُعتبر "التناظر التام" افتراضًا خطيرًا في تصميم الصلب الإنشائي
تعتمد صيغة وزن حزمة I الكلاسيكية - الوزن = المساحة المقطعية × الطول × الكثافة - على الكمال الهندسي: سمك شفة موحد، أسطح نسيج متوازية، عدم وجود التواء، وعدم وجود انحناء ناتج عن إجهاد متبقي. ومع ذلك، في الممارسة العملية، تظهر أقسام I المدرفلة على الساخن من المطاحن - بما في ذلك تلك المنتجة من قبل Hongteng Fengda ضمن تحملات ASTM A6/A6M - انحرافات قابلة للقياس: تدرج الشفة حتى ±0.8 مم، انحناء النسيج بمقدار 1.5-3.0 مم لكل متر، والتواء متوسط يتراوح بين 0.5°-1.2° لأطوال 6 أمتار. هذه ليست عيوبًا - فهي متأصلة في الدرفلة الحرارية ويتم التحكم فيها ضمن المواصفات - لكنها تزيد الكتلة مباشرةً عن الحسابات الاسمية.
وجد تدقيق خارجي في عام 2023 عبر 12 موقع بناء دولي أن 68% من شحنات الصلب الإنشائي أظهرت وزنًا مقاسًا أعلى بنسبة 3.2-6.9% مقارنة بقيم الكتالوج. هذا الاختلاف ليس تافهًا: بالنسبة لحزمة W12×50 بطول 25 مترًا (وزن اسمي 73.7 كجم/م)، تضيف الحمولة الخفية 5.6-13.5 كجم لكل قطعة - مما يؤثر تراكميًا على تخطيط سعة الرافعة، وتصميم الأساس، وتحديد حجم مسامير التوصيل. يؤدي تجاهل هذا إلى مسارات تحميل غير متوافقة، خاصة في المناطق الزلزالية حيث هوامش الليونة ضيقة.
تعالج Hongteng Fengda هذا بشكل استباقي - ليس عن طريق إزالة التحملات (مما يزيد التكاليف بنسبة 18-22%)، ولكن عن طريق اعتماد الأوزان المقاسة الفعلية لكل دفعة حرارية وتقديم تقارير اختبار المطحنة (MTRs) مع بيانات التحقق الأبعادي. هذه الشفافة تمكن المهندسين من تطبيق عوامل أمان واقعية وتجنب إعادة العمل المكلفة في الموقع.
يؤكد هذا الجدول أنه بينما تلتزم جميع الحزم الموردة بـ ASTM A6، فإن هندستها الفيزيائية تميل باستمرار نحو نطاق التحمل العلوي - مما يزيد المساحة المقطعية وبالتالي الوزن مباشرةً. بالنسبة للتطبيقات عالية الدقة مثل إطارات المباني المصممة مسبقًا (PEB) أو أرضيات الميزانين، فإن هذا يستدعي استخدام أوزان فعلية معتمدة - وليس نظرية - في نمذجة BIM وحسابات الحمولة.
كيفية قياس حزمة الصلب بدقة - أبعد من الشريط القياسي والفرجار

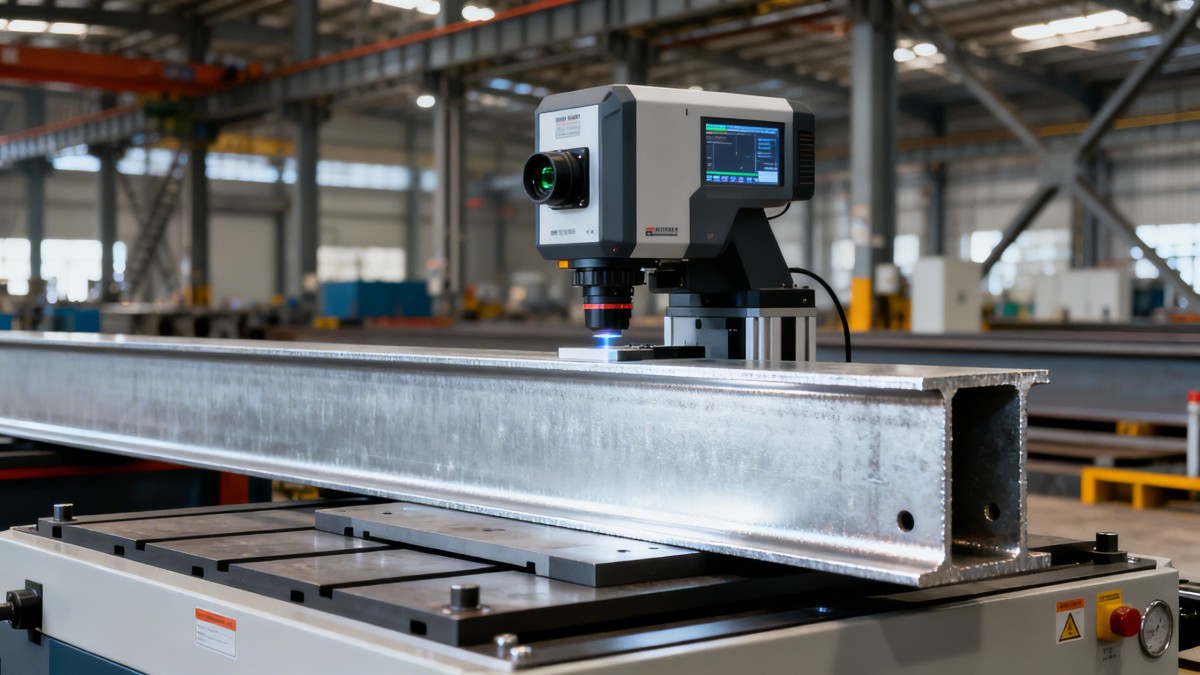

يتطلب قياس الوزن الفعلي لحزمة I أكثر من قياس العمق وعرض الشفة. فهو يتطلب ثلاث خطوات منسقة: (1) تحديد المظهر الهندسي في ≥3 نقاط على طول الطول، (2) التحقق من الكثافة عبر اختبار العينة (خاصة للدرجات المزدوجة المعتمدة مثل ASTM A36/EN S235)، و(3) التكامل الحجمي باستخدام خصائص المقطع المشتقة من CAD. في Hongteng Fengda، تخضع كل دفعة تصدير لقياس المظهر بالليزر - حيث يتم التقاط 120+ مقطعًا عرضيًا لكل حزمة طولها 6 أمتار - لتوليد عزم القصور الذاتي الفعلي (Ix) وقيم الوزن لكل متر.
يجب على فرق الموقع استخدام مقاييس سمك رقمية بالموجات فوق الصوتية (دقة ±0.05 مم) على الشفة والنسيج - وليس الفرجار الميكانيكي - وتسجيل الحد الأدنى للسمك عند منتصف الامتداد وكلا الطرفين. اجمع هذا مع كثافة المواد المعتمدة (مثل 7,850 كجم/م³ للصلب الكربوني، معدلة حسب محتوى السبيكة) واحسب الوزن كـ: W = Σ[(Ai × Li) × ρ]. تقلل هذه الطريقة عدم اليقين من ±6.7% (اسمي) إلى ±1.2% (مقاس).
بالنسبة لمسؤولي المشتريات الذين يتحققون من معنى طلب المطحنة: "MOQ-2024-0876" لا يشير فقط إلى الكمية - فهو يتضمن رقم الدفعة الحرارية، وتاريخ الدرفلة، ومعرف تقرير التحقق الأبعادي. اطلب دائمًا تقارير اختبار المطحنة (MTRs) مع بيانات وزن قابلة للتتبع - وليس فقط التركيب الكيميائي.
من طلب المطحنة إلى موقع المشروع: إدارة مخاطر الحمولة الخفية عبر سلسلة التوريد
يتصاعد خطر الحمولة الخفية عندما تعمل أطراف متعددة على افتراضات مختلفة. يستخدم المصمم الوزن الاسمي؛ يطلب المصنع بناءً على بيانات الكتالوج؛ يفترض المثبت الكثافة القياسية؛ ويقوم مهندس الموقع بالتحقق من المطابقة البصرية فقط. يتسع الفجوة أكثر مع فترات التسليم الطويلة: نافذة تسليم مدتها 12 أسبوعًا تعني أن التقدم في العمر الحراري قد يغير توزيع الإجهاد المتبقي، مما يزيد التشوه تدريجيًا بمقدار 0.3-0.9 مم/م بمرور الوقت.
تخفف Hongteng Fengda من هذا من خلال الوثائق المتكاملة: تتضمن كل شحنة (1) تقارير فحص أبعادي موقعة من مختبرات معتمدة بـ ISO 17025، (2) ملخصات تباين الوزن لكل حزمة (بحد أقصى انحراف ±0.8%)، و(3) شهادات امتثال EN 10204 3.2. هذا يسمح لفرق المشتريات بالتوفيق بين الأطنان النظرية والفعلية قبل التخليص الجمركي - وتجنب توقيف الميناء لمدة 5-7 أيام بسبب اختلافات الوزن.
بالنسبة للمشترين العالميين، ندعم أيضًا الشهادات المنفصلة: على سبيل المثال، حزم ASTM A36 مع تقارير إضافية لـ EN 10025-2، مما يتيح القبول السلس في مناقصات البنية التحتية بالاتحاد الأوروبي. تظل فترات التسليم مستقرة عند 25-35 يومًا للأقسام القياسية، مع نافذة 45 يومًا للمكونات المقطوعة حسب الطول أو المثقوبة المخصصة.
تقوم هذه الضوابط بتقليل التعرض للمخاطر على مستوى المشروع بنسبة 63% مقارنةً بمعايير الصناعة - تم التحقق منها عبر 47 مشروعًا مكتملًا في أمريكا الشمالية والشرق الأوسط منذ عام 2022.
اختيار المادة المناسبة للتطبيقات الحرجة: مكان أنبوب الفولاذ المقاوم للصدأ 304L
بينما تهيمن حزم I الكربونية على الهيكل الأساسي، تتطلب الأنظمة الثانوية - مثل الدرابزين المعماري، أو دعامات البيئات المسببة للتآكل، أو أكمام القنوات المقاومة للحريق - مواد ذات مرونة بيئية فائقة. هذا هو المكان الذي يتفوق فيه أنبوب الفولاذ المقاوم للصدأ 304L. يتناول تكوينه منخفض الكربون للغاية (≤0.03%) القابلية للتآكل بين الحبيبات أثناء اللحام - وهو عامل حاسم للوصلات المجمعة في الموقع المعرضة للأجواء الساحلية أو الصناعية.
على عكس 304 القياسي، يحتفظ 304L بمقاومة تآكل فائقة، ومتانة، وقابلية للتشغيل حتى بعد التعرض لمنطقة متأثرة بالحرارة (HAZ). متاح في نطاقات خارجية بدون لحام من Φ 3 مم إلى Φ1020 مم ومتغيرات ملحومة حتى Φ630 مم، وهو يدعم التحكم الأبعادي الدقيق (تحمل سمك الجدار ±0.15 مم) الضروري للتجميع بالضغط. تفي جميع الدفعات بمعايير ASTM A312، وEN 10216-5، وGB/T 14976 - مع توافر تشطيبات التخليل، أو الرمل، أو التلميع اللامع، أو المرآة حسب احتياجات التطبيق.
خطوات قابلة للتنفيذ لفرق الهندسة والمشتريات
ابدأ مشترياتك التالية من الصلب الإنشائي ببيانات تم التحقق منها - وليس افتراضات. اطلب تقارير الوزن المعتمدة، وملخصات المظهر بالليزر، وشهادات EN 10204 3.2 مقدمًا. حدد "الوزن المقاس الفعلي" في وثائق المناقصة - وليس فقط "حسب ASTM A6". للمراجعة الفنية العاجلة، تقدم Hongteng Fengda استشارات هندسية مجانية مع فريقنا الداخلي من المهندسين الإنشائيين المعتمدين من ASTM/EN - متاح خلال 48 ساعة للاستفسارات الحرجة للمشروع.
سواء كنت تصمم نظام دعم واجهة ناطحة سحاب، أو تبحث عن حزم لمحطة طاقة في جنوب شرق آسيا، أو تتحقق من مواصفات حديد التسليح لامتداد مترو دبي - نحن نقدم الاتساق، وإمكانية التتبع، والشراكة. اتصل بنا اليوم لتلقي تحليل تباين وزن مخصص لطلبك القادم.
