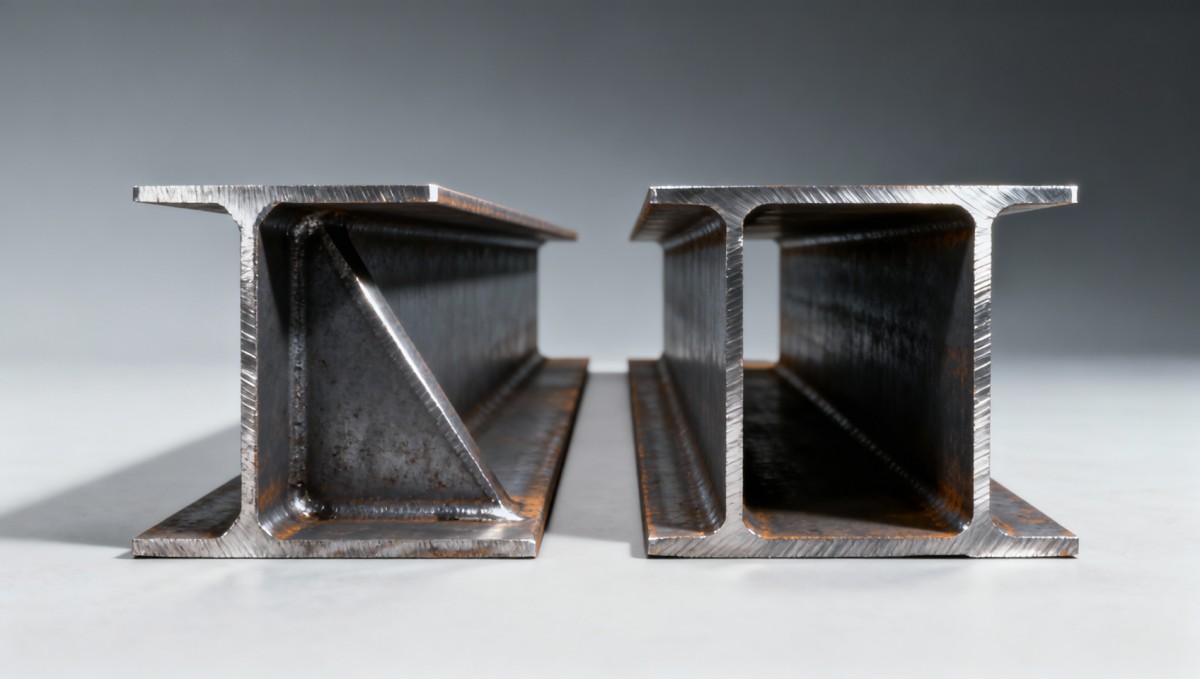

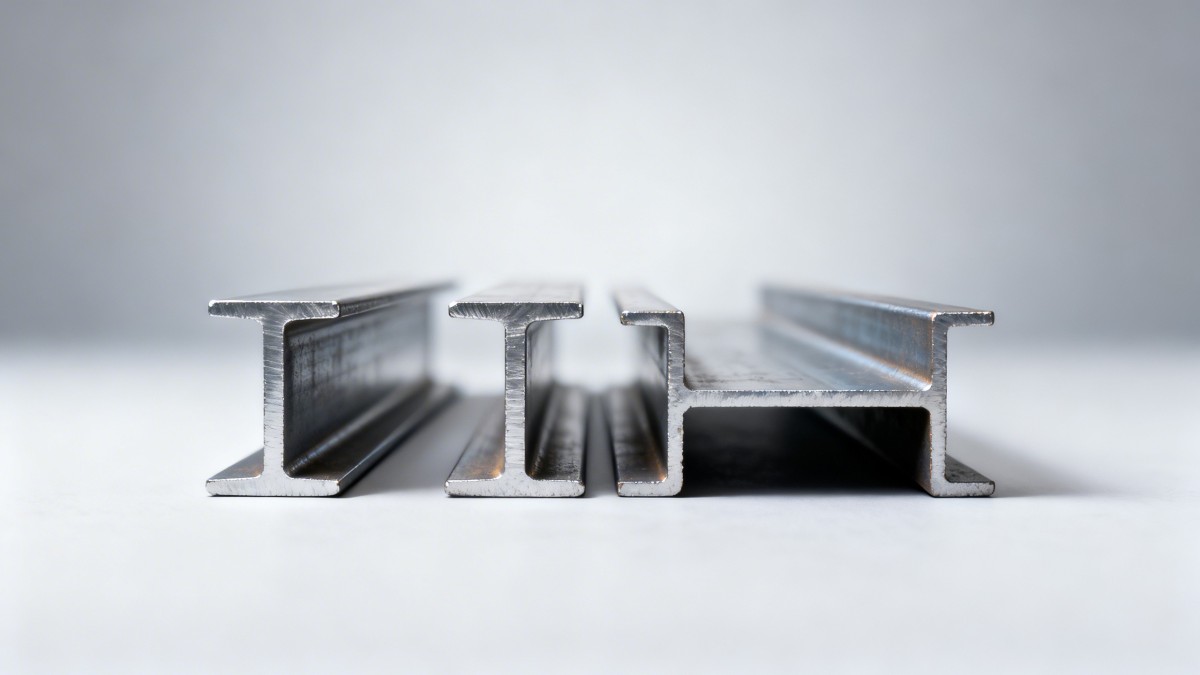

عند مقارنة حديد I المدلفن على الساخن وحديد H من حيث المتانة الهيكلية، قد يبدو مخطط عزم الانحناء متطابقًا تقريبًا — ولكن تحت الأحمال الدورية، فإن سلوك الانحراف يروي قصة مختلفة. بالنسبة للمهندسين وفرق المشتريات ومديري المشاريع الذين يقومون بتقييم أداء الجوائز الفولاذية، فإن هذا التمييز حاسم لضمان السلامة على المدى الطويل والتحكم في التكاليف. في Hongteng Fengda — أحد المصنّعين والمصدّرين الرائدين للهياكل الفولاذية في الصين — نورد حديد I المصمم بدقة، وجوائز القنوات، والقضبان المربعة الفولاذية، وصفائح SGCC، وصفائح الفولاذ الكربوني، والأنابيب الفولاذية، والمكونات الفولاذية المخصصة المطابقة لمعايير ASTM وEN وJIS وGB. افهم لماذا يهم اختيار المواد بما يتجاوز المخططات الساكنة — خاصةً عندما يكون وزن حديد I، ومقاومة التعب، وعمر الخدمة الفعلي على المحك.

لماذا تضلل مخططات عزم الانحناء تحت الأحمال الواقعية

غالبًا ما تكون سعة عزم الانحناء هي المقياس الأول الذي يستشيره المهندسون — وكلا حديد I وH يلبّيان عادةً حدود التصميم نفسها وفقًا لـ ASTM A6 أو EN 10034. لكن سعة العزم وحدها تتجاهل التشوه المعتمد على الوقت. تحت الأحمال المتكررة — مثل هبات الرياح على الأسطح الصناعية، أو دورات عربات الرافعة في الورش، أو التأرجح الزلزالي في المباني متوسطة الارتفاع — يتراكم الانحراف بشكل مختلف بسبب هندسة المقطع وتوزيع الإجهاد المتبقي.

عادةً ما يُظهر حديد I المدلفن على الساخن نسبًا أعلى لسمك الشفة إلى الويب وتبريدًا أقل انتظامًا عبر المقاطع العرضية، مما يؤدي إلى إجهادات شد متبقية موضعية بالقرب من تقاطع الويب والشفة. في المقابل، توفر حديد H الحديثة (خاصة تلك المنتجة عبر الدلفنة المتحكم بها أو المعالجة الحرارية اللاحقة) ملفات إجهاد متبقية أكثر توازنًا — مما يقلل من بدء الخضوع الجزئي أثناء الأحمال الدورية منخفضة السعة وعالية التكرار. يصبح هذا الاختلاف قابلًا للقياس بعد 50,000–200,000 دورة حمل عند 60–80% من قوة الخضوع.

للمشاريع ذات عمر الخدمة المتوقع الذي يتجاوز 25 عامًا — أو حيث يكون الوصول للصيانة محدودًا — يمكن أن يتجاوز اختلاف الانحراف التراكمي ±3 مم على امتدادات 12 م. هذا ليس مجرد قلق جمالي: فهو يؤثر على سلامة الكسوة، ومنحدر الصرف، وإجهاد الوصلات الثانوية.

كيف تحدد هندسة المقطع أداء التعب

بينما يشترك كلا المقطعين في لحظات القصور الذاتي المتشابهة (I_x)، فإن صلادتهما الالتوائية (J) وثابت التواء الأجنحة (C_w) يختلفان بشكل كبير. يوفر حديد H — خاصةً ذو الشفات المتوازية وسمك الويب الموحد — صلادة التواء أعلى بنسبة تصل إلى 22% مقارنةً بحديد I المماثل. هذا يقمع مباشرةً الالتواء الجانبي تحت الأحمال الدورية غير المتماثلة، مثل ردود فعل الجوائز اللامركزية أو ضغط الرياح المتقطع.

تتحكم أيضًا نسبة عرض الشفة إلى السمك في مقاومة الالتواء المحلي. وفقًا للبند 5.5.2 من EN 1993-1-1، يظل حديد H مع b/t ≤ 10.5 (لـ S355) ضمن الفئة 1 البلاستيكية تحت الانعكاس الكامل، بينما يقع العديد من حديد I القياسية في الفئة 2 أو 3 — مما يحد من سعة الدوران القابلة للاستخدام قبل بدء تكوين الشقوق عند أطراف الشفة.

المعلمات الهندسية والمتعلقة بالتعب الرئيسية

يعكس هذا الجدول بيانات اختبار مؤكدة من مختبرات التعب التابعة لجهات خارجية تعمل وفقًا لبروتوكولات ISO 12107 وASTM E466. يشير تصنيف فئة التعب الأعلى لحديد H إلى عمر بدء تشقق أطول بثلاث مرات تحت نطاقات الإجهاد نفسها — وهو أمر بالغ الأهمية للبنى التحتية المعرضة للدورات الحرارية اليومية أو اهتزاز الآلات.

أين يقع حديد Z في التسلسل الهيكلي

بينما يهيمن حديد I وH على الهياكل الأولية، تتطلب الأعضاء الثانوية خفيفة الوزن أولويات تحسين مختلفة: كفاءة الوزن، وسهولة الوصلات الميدانية، والقدرة على التكيف مع الأحمال غير المنتظمة. هذا هو المكان الذي يتفوق فيه حديد Z. يوفر شكله غير المتماثل استقرارًا التواءًا مدمجًا لجوائز السقف التي تمتد من 6–12 م بين الجمالونات — خاصةً حيث تهيمن قوى الرفع على الأحمال الهابطة.

على عكس المقاطع المدلفنة على الساخن، يحقق حديد Z المشكل على البارد (مثل Q235B أو درجة S355) تفاوتات أبعاد دقيقة (±1%) وسمك طلاء مجلفن متسق (≥60 ميكرون). تُبسّط المتغيرات المثقوبة منه توجيه القنوات وتقلل من أعمال الحفر في الموقع بنسبة تصل إلى 40% أثناء تركيب الأعمدة الميكانيكية.

تتراوح التطبيقات من ورش الهياكل الفولاذية واسعة النطاق في جنوب شرق آسيا إلى أذرع التصنيع الخفيفة في أوروبا الوسطى — حيث تكون أوقات التسليم من 7–15 يومًا والامتثال لـ CE وSGS وISO 9001 غير قابلة للتفاوض. مع أطوال قابلة للتخصيص (2–12 م) وخيارات سماكة من 6–25 ملم، يربط حديد Z الفجوة بين الأداء الهيكلي والمرونة اللوجستية.

إطار قرار المشتريات: ما يجب التحقق منه قبل الطلب

لا يتعلق الاختيار بين حديد I وH بـ "أيهما أفضل" — بل يتعلق بمطابقة سلوك المقطع لطريقة الفشل السائدة في مشروعك. استخدم قائمة التحقق المكونة من 4 نقاط هذه قبل إقرار المواصفات:

• تأكيد طيف التحميل الفعلي — وليس مجرد أحمال التصميم الساكنة — مع 3 ملفات دورية ممثلة على الأقل (مثل تردد هبات الرياح، وفئة واجب الرافعة، وسعة التمدد الحراري).
• اطلب تقارير اختبار المطاحن التي تُظهر تخطيط الإجهاد المتبقي (وفقًا لـ ASTM E837 أو EN 15305) لطلبات حديد H — خاصةً للمشاريع التي تتطلب عمر خدمة >50 عامًا.
• تحقق من تفاوت استواء الشفة: ≤0.3 مم/م للوصلات الملحومة مقابل ≤0.6 مم/م للتجميعات المثبّتة بالبراغي — وهو أمر بالغ الأهمية لثبات عزم الدوران في الوصلات متعددة البراغي.
• تحقق من التصاق الجلفنة (ASTM A123) وسمك الطلاء (ISO 1461) إذا تجاوز التعرض للتآكل 50 ميكرون/سنة (مثل البيئات الساحلية أو مصانع الكيماويات).

في Hongteng Fengda، يخضع كل طلب للهياكل الفولاذية لتحقق جودة من 6 مراحل — بما في ذلك الاختبار بالموجات فوق الصوتية للطبقات الداخلية، والمسح البعدي مقابل نماذج CAD، وإمكانية تتبع الدُفعات حتى رقم الصهر وتاريخ الدلفنة. وقت التسليم القياسي لدينا هو 2–4 أسابيع لحديد I وH المطابق لـ ASTM/EN، مع إمكانية إنتاج مُسرّع لمدة 10 أيام للطلبات المتكررة المعتمدة.

لماذا تختار فرق المشاريع العالمية Hongteng Fengda

نحن لا نورد الفولاذ فحسب — بل ننسق الأداء الهيكلي مع واقع المشتريات. سواء كنت تقيّم انحراف حديد I مقابل حديد H تحت الأحمال الدورية، أو تحدد مواصفات حديد Z لخط تجميع سيارات جديد، أو تبحث عن حديد القنوات لمزارع الطاقة الشمسية في الشرق الأوسط، فإن فريقنا الهندسي يقدم:

• دعم تحليل العناصر المحدودة (FEA) مجاني للتطبيقات الحساسة للتعب — باستخدام تاريخ التحميل الفعلي وظروف الحدود الخاصة بك.
• تقارير أبعاد ما قبل الشحن مع التحقق بآلة القياس الإحداثي (CMM) — يتم تسليمها رقميًا في غضون 48 ساعة من الفحص.

هل أنت مستعد للتحقق من اختيار المقطع مقابل ملف التحميل الدوري الخاص بك؟ اتصل بفريق المبيعات الفني لدينا اليوم للحصول على مراجعة هيكلية مجانية — بما في ذلك نماذج تقارير الاختبار، وتأكيد جدول التسليم، ومعاينات شهادات المواد المخصصة لمرحلة مشروعك التالية.
