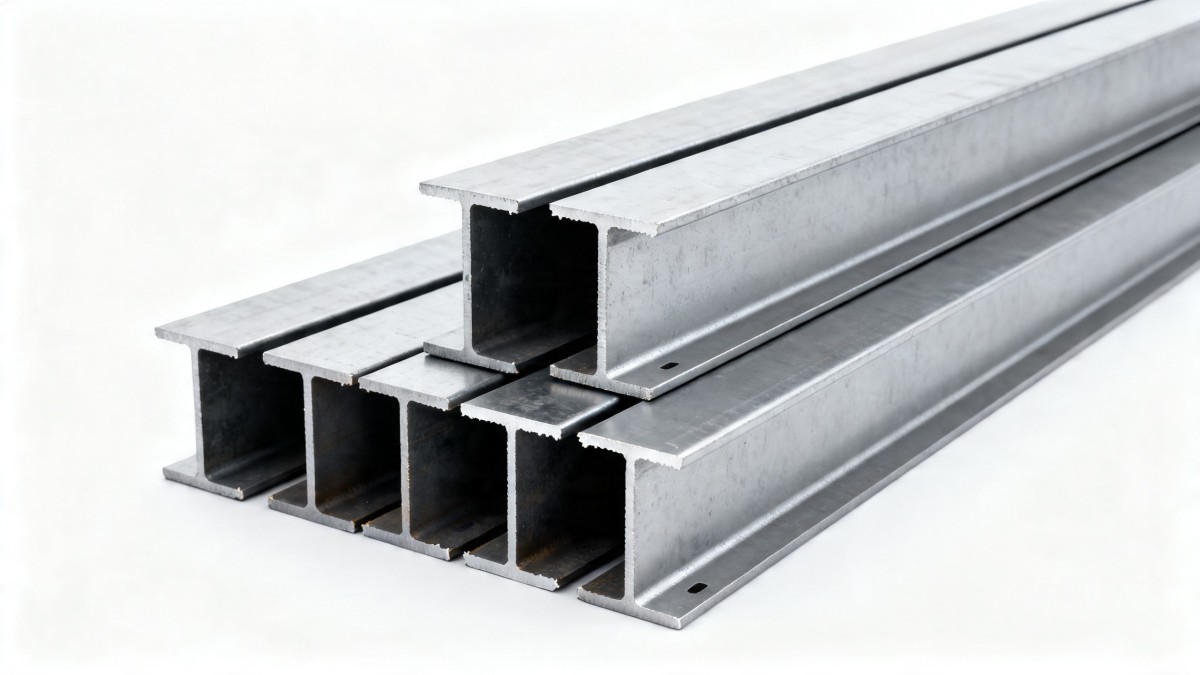

يمكن أن يؤثر اختيار مقاس I-Beam المناسب بشكل مباشر على وقت التصنيع، وهدر المواد، وإجمالي تكلفة المشروع. بالنسبة للمشترين والمهندسين الذين يقارنون بين Hot Rolled Beams وI-Shaped Beams وخيارات I-Beam إلى جانب مواد الإنشاءات الفولاذية مثل U Channel Steel أو ASTM C-beam، فإن فهم كفاءة المقاسات أمر أساسي. يشرح هذا الدليل كيف تؤثر أبعاد الجسور على قرارات القطع واللحام والمناولة والتوريد ضمن سير عمل التصنيع الفعلي.
لماذا يكون لمقاسات I-Beam هذا التأثير القوي على كفاءة التصنيع؟
في تصنيع الفولاذ، لا يُعد مقاس الجسر مجرد مسألة تصميم إنشائي فقط. فهو يؤثر بشكل مباشر على خطط القطع، وساعات اللحام، وترتيبات الرفع، وتدفق العمل في أرضية الورشة، والحجم النهائي للخردة. وقد يكون الجسر المقبول تقنيًا على الورق سببًا في تأخيرات يمكن تجنبها إذا كان عرض الجناح، أو سماكة الجذع، أو تركيبة الطول لا تتوافق مع إجراءات المعالجة الشائعة.
بالنسبة لمديري المشاريع وفرق المشتريات، غالبًا ما تكمن المشكلة الحقيقية في تفاصيل الإنتاج. فالمقطع الذي يتطلب قطعًا إضافيًا بالمشعل، أو تصحيحًا متكررًا للتركيب، أو تحديدًا غير قياسي للثقوب، قد يضيف من 1–3 خطوات مناولة إضافية لكل قطعة. عبر الدُفعات الصغيرة، قد يبدو ذلك مقبولًا. أما في التصنيع ذي الحجم المتوسط أو الكبير، فإن ساعات العمل المتراكمة تصبح عامل تكلفة جديًا.
كما تلاحظ فرق التشغيل والجودة هذا الفرق بسرعة. إذ قد تتطلب مقاطع I-Beam الأثقل أو الأكبر تنسيقًا إضافيًا للرافعات، ودورانًا أبطأ أثناء اللحام، وتباعدًا أكثر صرامة في التخزين. ومن الناحية العملية، قد يؤدي ذلك إلى تمديد إنتاجية الورشة من دورة عادية تتراوح بين 7–10 أيام إلى نافذة تصنيع أطول تمتد من 10–15 يومًا عندما يكون توافق المقاطع ضعيفًا.
وهذا مهم للمشترين العالميين الذين يوردون الفولاذ الإنشائي من الصين أو من أسواق التصدير الأخرى. فإذا كانت مقاسات الجسور القياسية تتوافق مع مسارات الإنتاج المعتمدة على ASTM أو EN أو JIS أو GB، تصبح عملية التصنيع أكثر قابلية للتنبؤ. ولهذا يركز مصنعو الفولاذ الإنشائي ذوو الخبرة ليس فقط على توفر الإمداد، بل أيضًا على كيفية تفاعل مقاس المقطع مع كفاءة التعشيش، وسماحية التشغيل، وتخطيط التسليم.
من أين يأتي الهدر عادةً في تصنيع الجسور
نادرًا ما ينجم الهدر في معالجة I-Beam عن مشكلة واحدة فقط. وعادةً ما ينتج عن سلسلة من القرارات التي تُتخذ أثناء مراجعة الرسومات، وشراء المواد، وتجهيز الورشة. وعندما يتم اختيار مقاسات الجسور دون مراعاة أطوال المخزون، وتفاصيل الوصلات، وتسلسل التصنيع، ترتفع نسبة الخردة ويصبح التحكم في مدة التسليم أكثر صعوبة.
- عدم التطابق بين طول التصميم وطول التوريد من المصنع، مما يزيد حجم القصاصات الناتجة أثناء القطع.
- الجذوع أو الأجنحة السميكة بشكل مفرط التي تتطلب مسارات لحام أطول، ومدخلات حرارة أكبر، وتصحيحًا إضافيًا للتشوه.
- مقاسات المقاطع التي لا تتناسق جيدًا مع ألواح الوصلات أو القنوات أو المقويات، مما يسبب تقليمًا متكررًا وإعادة عمل.
- شراء مجموعة واسعة من مقاسات الجسور بكميات صغيرة، مما يعقّد التحكم في المخزون ويبطئ تغيير خطوط الإنتاج.
بالنسبة للموزعين والمقاولين ومصنعي الهياكل الفولاذية، فإن تقليل نقاط الهدر هذه يكون غالبًا أكثر قيمة من التفاوض على خصم بسيط في سعر الوحدة. فالسعر الأقل لكل طن لا يؤدي تلقائيًا إلى تكلفة أقل لكل تجميع نهائي.
ما خصائص مقاس الجسر التي تزيد عادةً الوقت والخردة؟
ليست جميع أبعاد I-Beam تؤثر على التصنيع بالطريقة نفسها. ففي معظم الورش، توجد 4 متغيرات لها التأثير الأقوى: عمق المقطع، وعرض الجناح، وسماكة الجذع، والطول المطلوب. وتحدد هذه العوامل ما إذا كان الجسر يمكن أن يمر عبر القطع، والثقب، والتركيب، واللحام، والفحص بأقل قدر من الانقطاع.
يؤثر العمق على المناولة وتخطيط الوصلات. ومع زيادة عمق الجسر، تصبح مواقع الثقوب، والقصّات، وتركيب ألواح الأطراف أكثر حساسية للتحكم في السماحيات. ويؤثر عرض الجناح على مساحة تلامس الألواح وإمكانية الوصول للحام. وتؤثر سماكة الجذع على سرعة الثقب ومدخلات الحرارة. أما الطول المطلوب فيحدد مدى كفاءة استخدام القطع الكاملة من المخزون مع انخفاض فاقد القصاصات.
قاعدة عملية في كثير من بيئات التصنيع بسيطة: المقاسات القياسية ذات هندسة الوصلات القابلة للتكرار تتحرك عادةً أسرع من المقاسات المختلطة الخاصة بكل مشروع. ويكون ذلك صحيحًا بشكل خاص عندما يحتوي المشروع على 20–50 عضوًا متكررًا. إذ يسمح التكرار باستخدام القوالب، وثبات التجهيزات، وتوقع أفضل للعمالة.
يوضح الجدول أدناه كيف تؤثر متغيرات مقاس الجسر النموذجية على وقت التصنيع والهدر في ظروف الورشة. وهو ليس بديلًا عن كود التصميم، لكنه يساعد المشترين والمهندسين على تقييم تأثير التصنيع قبل تقديم الطلبات.
بالنسبة لفرق التقييم الفني، الرسالة الأساسية واضحة: يجب التحقق من الملاءمة الإنشائية جنبًا إلى جنب مع قابلية التصنيع العملية. ويمكن لتعديل محدود في سلسلة المقاطع أو تجميع الأطوال أن يقلل نسبة الخردة ويبسّط جدولة الورشة دون تغيير جوهر هدف المشروع.
كيف تساعد المقاسات المتكررة في تخطيط الإنتاج
عندما يستخدم المشروع نطاقًا مضبوطًا من مقاسات الجسور بدلًا من عدد كبير جدًا من الاختلافات المتقاربة، يصبح الإنتاج أسهل في الإدارة. يمكن للمصنعين إعداد برامج القطع على دفعات، وإعادة استخدام التجهيزات، وتقليل تكرار إعداد الآلات. ويكون ذلك ذا قيمة خاصة في طلبات التصدير حيث يعتمد التغليف والتحميل في الحاويات أيضًا على اتساق المقاسات.
كما تساعد عائلة المقاطع المضبوطة فرق المشتريات والمالية. فالمواصفات الأقل تعني مقارنة أسهل بين الموردين، وتخطيطًا أوضح للكميات، وخطرًا أقل لوقوع أخطاء الطلب. وفي كثير من مشاريع B2B، يمكن أن يؤدي تقليل تجزئة المقاسات من 12 نوعًا من الجسور إلى 5–6 أنواع عملية إلى تحقيق وفورات ملموسة في سير العمل حتى قبل بدء التصنيع.
كيف ينبغي للمشترين مقارنة I-Beams والقنوات ومواد الفولاذ ذات الصلة في المشاريع الفعلية؟
ليست كل التطبيقات تتطلب المقطع الفولاذي الإنشائي نفسه. ففي الورش، غالبًا ما يقارن المشترون بين I-Beams وH-beams وU channel steel وASTM C-beam والمقاطع المشكلة على البارد بناءً على التوفر، وسرعة التصنيع، والتكلفة النهائية. ويعتمد الاختيار الصحيح على مسار الأحمال، وطريقة الوصلات، والبحر، وما إذا كان المشروع يفضل المقاطع القياسية أو التجميعات المخصصة.
يتم اختيار I-Beams عادةً عندما تحتاج المشاريع إلى أداء فعال في الانحناء مع وزن يمكن التحكم فيه. وقد تعمل القنوات بشكل جيد للإطارات الثانوية أو الدعامات أو التجميعات الأخف. ويمكن أن يكون الفولاذ المشكل على البارد مفيدًا عندما تكون السماكة الأقل، ومرونة التشكيل، والإنتاج الكمي مهمة. ومع ذلك، فإن استبدال جسر بمقطع آخر فقط لتقليل سعر الوحدة قد يزيد من تعقيد اللحام أو يقلل من سرعة التصنيع.
في العديد من المشاريع الصناعية ومشاريع المباني، تكون الأنظمة المختلطة هي الحل العملي. فقد تستخدم الأعضاء الرئيسية الحاملة للأحمال الجسور المدرفلة على الساخن، بينما تستخدم المدادات أو مكونات التدعيم أو الأجزاء المرتبطة بالغلاف فولاذًا مشكلًا أخف. وفي البيئات الحساسة للتآكل، قد يقيّم المشترون أيضًا المنتجات المسطحة المطلية للإكسسوارات أو الأغطية أو المكونات المشكلة المتوافقة.
على سبيل المثال، عندما يجمع المشروع بين الجسور الإنشائية الرئيسية وأجزاء الفولاذ المشكل المعرضة للعوامل الجوية، فقد يكون من العملي توريد المواد المطلية ذات الصلة من شبكة الموردين نفسها. أحد الخيارات لمثل هذه التطبيقات هولفائف الفولاذ جالفالوم DX52D ، وهو منتج من الفولاذ منخفض الكربون مصمم للتشكيل على البارد. ويوفر حد خضوع لا يتجاوز 260 MPa، ومقاومة شد تبلغ 300–360 MPa، واستطالة بعد الكسر لا تقل عن 28%، مما يدعم التشوه اللدن دون حدوث كسر أثناء عمليات التشكيل.
لماذا يهم تنسيق المواد بما يتجاوز الجسر نفسه
غالبًا ما يتم تقليل هدر التصنيع عندما يتم التخطيط لمادة الجسر الرئيسية والمكونات الداعمة معًا. إن نطاقات العرض مثل 500–1500 mm، والسماكة من 0.12 mm إلى 4 mm، وخيارات الطول من 100 mm إلى 12000 mm تجعل منتجات الصفائح المطلية مناسبة للإكسسوارات المشكلة، ودعامات التكسية، والأجزاء الثانوية. وهذا يساعد فرق المشتريات على دمج التوريد مع مطابقة طرق التصنيع المختلفة.
وبالنسبة لتخطيط مقاومة التآكل، غالبًا ما تؤخذ المواد المطلية بالجالفالوم في الاعتبار عندما يكون التعرض طويل الأمد مصدر قلق. وتشير المراجع الصناعية الشائعة إلى أن أداء هذا الطلاء يمكن أن يتجاوز الطلاء المجلفن التقليدي بنحو 2 إلى 6 مرات في ظروف الخدمة المناسبة. وهذا لا يحل محل اختيار تصميم الجسر، لكنه يمكن أن يحسن المتانة الإجمالية للمشروع بالنسبة للأجزاء المصنعة المكملة.
يقارن الجدول أدناه بين خيارات المقاطع الشائعة من حيث سلوك التصنيع وملاءمة المشروع. وهو مفيد بشكل خاص لفرق المشتريات التي توازن بين مدة التسليم، ومدخلات العمالة، واستراتيجية التوريد.
إن خطة التوريد الجيدة لا تعزل منتجًا فولاذيًا واحدًا عن بقية المشروع. بل إنها توائم بين المقاطع الرئيسية الحاملة للأحمال، والأعضاء الثانوية، والمكونات المشكلة بحيث يعمل التصنيع مع انقطاعات أقل وعدم تطابق أقل في المواد.
ما الذي ينبغي على فرق المشتريات والهندسة وضمان الجودة التحقق منه قبل الطلب؟
يبدأ الطلب الناجح بعملية مراجعة أكثر وضوحًا. ففي كثير من المشاريع، لا تنتج تجاوزات التكلفة المتعلقة بالجسور عن تغيرات أسعار الفولاذ وحدها. بل تأتي من رسومات غير مكتملة، ومعايير مختلطة، وسماحيات غير واضحة، وتوضيح متأخر لتفاصيل الوصلات. ويمكن لقائمة تحقق منضبطة قبل الطلب أن تمنع هذه المشكلات قبل أن تؤثر على وقت التصنيع.
بالنسبة للمشترين الذين يعملون مع موردين دوليين، فإن مواءمة المعايير أمر أساسي. يجب تأكيد أبعاد الجسور، والسماحيات، وتوقعات الدرجة، ومتطلبات وثائق الاختبار وفقًا لإطار ASTM أو EN أو JIS أو GB المحدد. وعندما تتضمن المشاريع أسواقًا متعددة، تقلل هذه الخطوة من خطر الالتباس في البدائل والنزاعات المتعلقة بالفحص.
يجب على قادة المشاريع أيضًا فصل 3 طبقات من التخطيط: اعتماد التصميم الإنشائي، وملاءمة التصنيع، وكفاءة الشحن. فقد يكون مقاس الجسر مناسبًا إنشائيًا، لكنه لا يزال يعقّد تحميل الحاويات أو يتطلب مناولة خاصة. ويكون ذلك مهمًا بشكل خاص لشحنات التصدير ذات الأطوال المجمعة أو أنواع المقاطع المربوطة.
تساعد قائمة التحقق التالية المقيّمين الفنيين وفرق المشتريات وموظفي مراقبة الجودة على تقليل المخاطر عبر 5 نقاط تحقق رئيسية قبل تأكيد الطلب.
خمسة فحوصات رئيسية قبل اعتماد قائمة الجسور
- تأكيد توافق المعيار والدرجة، بما في ذلك ما إذا كانت سلسلة المقاطع والسماحيات تطابق مواصفات السوق المستهدفة.
- مراجعة ما إذا كان يمكن تجميع أطوال الجسور ضمن خطط قطع عملية مع انخفاض خطر القصاصات.
- التحقق من أبعاد الجناح والجذع مقارنة بمتطلبات الثقب واللحام والقصّ وألواح الوصلات.
- الاستفسار عن وثائق اختبار المصنع، ونقاط الفحص، وما إذا كانت مراجعة طرف ثالث مطلوبة.
- التحقق من مدة الإنتاج، وطريقة التغليف، وقيود الشحن للأطوال التي تتجاوز نطاقات النقل الشائعة.
توقعات نموذجية لمدة التسليم والمراجعة
بالنسبة لمنتجات الفولاذ الإنشائي القياسية، تمر المراجعة والإنتاج غالبًا عبر 3 مراحل: التأكيد الفني، وجدولة التصنيع، والفحص النهائي/التغليف. واعتمادًا على حجم الطلب وعمق المعالجة، يتراوح نطاق التخطيط الشائع من 2–4 أسابيع للعناصر القياسية، بينما قد تتطلب التجميعات المخصصة أو المقاطع المختلطة تنسيقًا أطول.
تدعم Hongteng Fengda هذه العملية بخبرة في تصنيع وتصدير الفولاذ الإنشائي عبر أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا. وبفضل قدرات التوريد التي تشمل angle steel وchannel steel وsteel beams والمقاطع المشكلة على البارد ومكونات الفولاذ الإنشائي المخصصة، تساعد الشركة المشترين على تنسيق المواصفات القياسية ومتطلبات OEM ضمن إطار توريد واحد.
ونظرًا لأن اتساق الجودة لا يقل أهمية عن السعر، فإن الرقابة الصارمة على الجودة والامتثال للمعايير الدولية الرئيسية مثل ASTM وEN وJIS وGB أمران مهمان لتقليل مخاطر التوريد. وبالنسبة للفرق التجارية والموافقين الماليين، فإن ذلك يحسن قابلية التنبؤ في كل من القبول الفني وإجمالي تكلفة المشتريات.
الأخطاء الشائعة، والأسئلة الشائعة، وكيفية تقليل المخاطر في توريد الجسور مستقبلًا
تتكرر العديد من مشكلات توريد الجسور عبر المشاريع. والنمط مألوف: يركز الفريق على الوزن لكل طن، ولكن ليس على وقت التصنيع لكل تجميع؛ أو يستخدم التصميم عددًا كبيرًا جدًا من الاختلافات المتقاربة في المقاطع، مما يخلق تعقيدًا في المخزون وأرضية الورشة. ويمكن تجنب هذه المشكلات عندما ينسق أصحاب المصلحة في المشروع بشكل مبكر.
ومن الأخطاء الشائعة الأخرى التعامل مع توفر المواد على أنه ثابت في جميع الأسواق. في الواقع، قد يختلف توفر المقاسات القياسية وسلاسل المقاطع المفضلة حسب المنطقة والمورد. إن التواصل المبكر بشأن مقاسات الجسور البديلة يمكن أن يمنع إعادة التصميم المتأخرة أو الشراء العاجل في ظروف أقل ملاءمة.
كما ينبغي للفرق أن تتذكر أن تقليل الهدر ليس موضوعًا خاصًا بالورشة فقط. فالجداول الأفضل للجسور، والأطوال المجمعة، والمواد الثانوية المنسقة يمكن أن تحسن كفاءة المشتريات، وتخطيط التخزين، والاستفادة من الشحن. وحتى 3–5 مجموعات مقاسات مبسطة يمكن أن تُحدث فرقًا في طلبات الفولاذ الإنشائي متعددة العناصر.
فيما يلي أسئلة عملية يطرحها غالبًا المهندسون وفرق المشتريات والموزعون ومالكو المشاريع عند تقييم مقاسات I-Beam وكفاءة التصنيع.
كيف أعرف ما إذا كان مقاس الجسر مناسبًا للتصنيع؟
تحقق مما إذا كان الجسر ينتمي إلى سلسلة مقاطع شائعة التوريد، وما إذا كان يمكن تعشيش أطواله بكفاءة، وما إذا كانت تفاصيل الوصلات متكررة. إذا كان المشروع يتضمن 10 أو 20 أو 50 عضوًا متشابهًا، فإن الهندسة المتكررة تحسن السرعة عادةً. اطلب من المورد أو المصنع مراجعة استخدام أطوال المخزون، وأنماط الثقوب، وتوافق الملحقات قبل الاعتماد النهائي.
هل أطوال الجسور غير القياسية خيار سيئ دائمًا؟
ليس دائمًا. فقد تكون الأطوال غير القياسية مبررة بسبب حدود النقل، أو كفاءة البحر، أو تبسيط التجميع في الموقع. وتظهر المخاطرة عندما يتم خلط العديد من الأطوال الفريدة دون خطة قطع. وإذا كانت الأطوال المخصصة ضرورية، فقم بتجميعها في نطاقات عملية حيثما أمكن واطلب مراجعة للقصاصات أثناء عرض السعر.
أيهما أهم: انخفاض سعر الفولاذ أم انخفاض تكلفة التصنيع؟
بالنسبة لمعظم مشاريع الفولاذ الإنشائي B2B، فإن إجمالي التكلفة المصنّعة أهم من سعر الفولاذ الخام وحده. فمقاس الجسر الأرخص الذي يزيد المناولة أو اللحام أو الخردة قد يكلف أكثر في النهاية. ينبغي للمشترين المقارنة عبر 4 أبعاد على الأقل: سعر المادة، وساعات التصنيع، ومستوى الهدر، وأثر التسليم. وهذا يمنح فرق المالية أساسًا أكثر واقعية للموافقة.
ما الذي ينبغي أن أسأل عنه مورد الفولاذ الإنشائي قبل طلب عرض سعر؟
قدّم قائمة المقاطع، والكمية، والمعيار، والدرجة، والوثائق المطلوبة، وما إذا كانت المعالجة مثل القطع أو الثقب أو اللحام مشمولة. واسأل أيضًا عن دورات الإنتاج المعتادة، ونقاط الفحص، وخيارات التغليف. وإذا كان مشروعك يجمع بين الجسور والقنوات والمكونات المشكلة، فاذكر ذلك مبكرًا حتى يتمكن المورد من التوصية بخطة توريد أكثر تنسيقًا.
لماذا تختارنا لتنسيق مقاسات الفولاذ الإنشائي وتوريده وتصديره؟
عندما تؤثر مقاسات الجسور على وقت التصنيع والهدر، ينبغي ألا يقتصر دور المورد المناسب على تقديم عرض بالسعات الطنية. تعمل Hongteng Fengda كمصنع ومصدّر للفولاذ الإنشائي من الصين، وتدعم مشاريع البناء والصناعة والتصنيع العالمية بمنتجات فولاذية قياسية وحلول مخصصة. وهذا يساعد العملاء على الانتقال من مجرد مقارنة المنتجات إلى تخطيط مشروع أكثر عملية.
تكمن قوتنا في الجمع بين القدرة التصنيعية، والرقابة على الجودة، وتنسيق التصدير عبر فئات متعددة من الفولاذ الإنشائي. يمكن للمشترين مناقشة مقاسات الجسور، وبدائل channel steel، والمقاطع المشكلة على البارد، ومتطلبات OEM، والامتثال للمعايير ضمن تدفق تواصل واحد. وهذا يقلل التأخيرات الناتجة عن التوريد المجزأ وتسليم المعلومات الفنية غير الواضح.
إذا كنت تقارن مقاسات I-Beam من أجل تقليل الهدر وتسريع التصنيع، يمكنك التواصل معنا للحصول على دعم في 6 عناصر عملية: اختيار المقطع، ومراجعة الرسومات، وتأكيد المعيار، وتقدير مدة التسليم، ونطاق المعالجة المخصصة، وتخطيط التغليف أو الشحن. وهذا مفيد للمهندسين والموزعين ومديري المشاريع والفرق التجارية التي تحتاج إلى تحكم أوضح في المخاطر قبل الطلب.
يمكنك أيضًا أن تطلب منا مراجعة متطلبات الفولاذ الإنشائي المختلطة، بما في ذلك steel beams وangle steel وchannel steel والمقاطع المشكلة على البارد والحلول المادية ذات الصلة. شاركنا المواصفات المطلوبة، ومعايير السوق المستهدفة، ونطاق الكمية، وجدول التسليم، ويمكننا مساعدتك في تقييم اختيار المنتج، وخيارات التخصيص، ومتطلبات الشهادات، ودعم العينات، وتفاصيل عرض السعر بمنظور أكثر تركيزًا على التصنيع.
