يعد اختيار مقاس المداد الفولاذي المناسب أمرا بالغ الأهمية لدعم السقف بثبات, ونقل الأحمال, والسلامة الإنشائية طويلة الأمد. بالنسبة للمقيّمين الفنيين, تتضمن العملية أكثر من مجرد مراجعة جداول البحور—فهي تتطلب تقييم أحمال السقف, والتباعد, ودرجة المادة, وحدود الانحراف, وظروف التوصيل, والمعايير المطبقة. يشرح هذا الدليل العوامل الرئيسية التي تؤثر في تحديد مقاس المداد الفولاذي ويساعدك على اتخاذ قرارات مدروسة لمشاريع الصناعة, والتجارة, والإنشاءات حيث تكون الموثوقية, وضبط التكلفة, والامتثال أمورا أساسية.

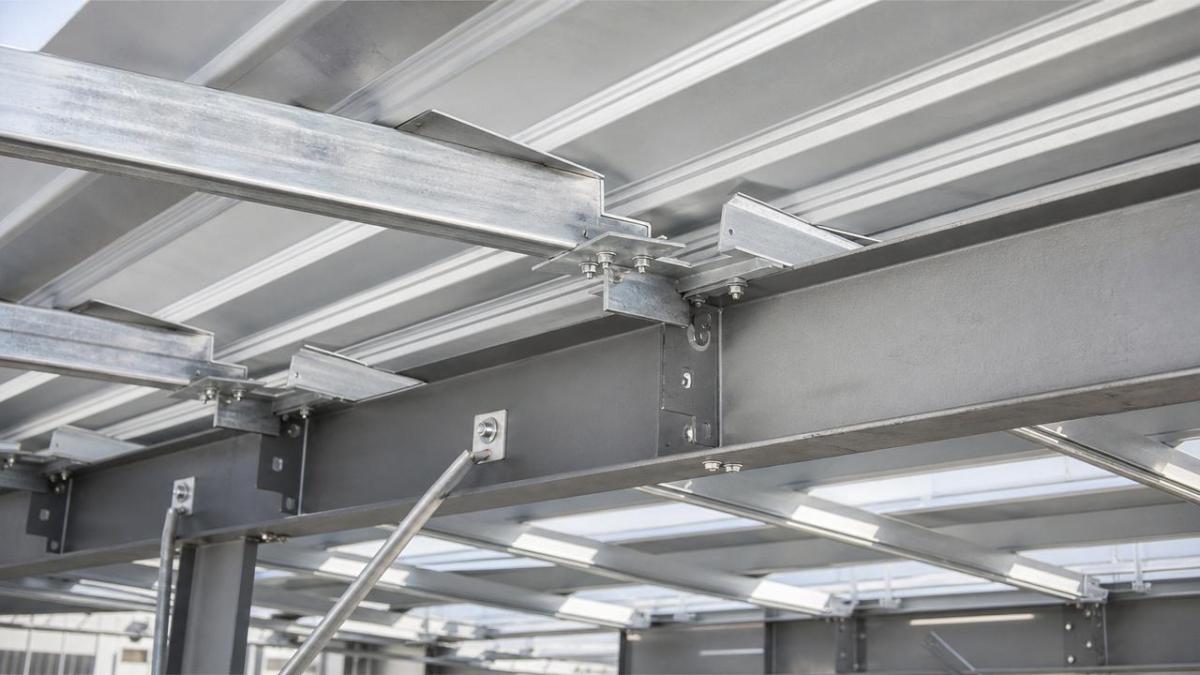

كيف يدعم المداد الفولاذي ثبات السقف
المداد الفولاذي هو عضو سقف أفقي ينقل الأحمال من ألواح التغطية إلى الإطارات الرئيسية, أو العوارض المائلة, أو الجمالونات, أو الكمرات.
يحمل الحمل الميت, والحمل الحي, ورفع الرياح, وأحيانا الخدمات المعلقة, وذلك حسب استخدام المبنى وتخطيط السقف.
يساعد تحديد مقاس المداد الفولاذي بشكل صحيح على تحسين صلابة السقف, وتقليل الانحراف, والمساعدة في منع تلف الألواح حول المثبتات.
تشمل قطاعات المدادات الشائعة قطاعات C, وقطاعات Z, والقنوات المشكلة على البارد. ويتصرف كل منها بشكل مختلف تحت الانحناء, والقص, والتقييد الجانبي.
نادرا ما يعمل المداد الفولاذي بمفرده. يعتمد أداؤه على التباعد, والتدعيم, والوصلات, وتأثير غشاء السقف, وجودة التركيب.
مدخلات تحديد المقاس الأساسية للمداد الفولاذي
الخطوة الأولى هي تحديد بيئة التصميم. يبدأ اختيار المداد الفولاذي الموثوق ببيانات مشروع واضحة.
- بحر السقف بين الإطارات الداعمة أو العوارض المائلة.
- تباعد المدادات الفولاذية على طول ميل السقف.
- وزن ألواح السقف, والعزل, والسقف الداخلي, والملحقات.
- حمل الصيانة, وحمل الثلوج, وخطر تراكم مياه الأمطار.
- متطلبات ضغط الرياح والرفع.
- درجة المادة وسماكة القطاع.
- حد الانحراف لتكسية السقف وقابلية الخدمة.
- نوع الوصلة, وطول التراكب, وترتيب التدعيم.
تعد مسافة البحر والتباعد مهمين بشكل خاص. فالبحر الأطول يزيد متطلبات الانحناء, بينما يزيد التباعد الأكبر الحمل على كل مداد فولاذي.
كما أن مقاومة الخضوع للمادة مهمة أيضا. قد يقلل الفولاذ عالي الدرجة وزن القطاع, لكن يجب مع ذلك التحقق من الانبعاج المحلي.
بالنسبة للقطاعات المشكلة على البارد, تؤثر السماكة, وحجم الشفة, والعرض الفعال في الأداء أكثر من العمق الاسمي وحده.
اعتبارات الصناعة التي تؤثر في قرارات المداد الفولاذي
تواجه أنظمة الأسقف الحديثة متطلبات أكثر صرامة للسلامة, والتكلفة, وسرعة التركيب, والتوثيق.
يجب أن يفي المداد الفولاذي باحتياجات التصميم الإنشائي والبناء العملي معا.
كما تشكل المعايير مسار العملية. قد تشير المشاريع إلى ASTM, EN, JIS, GB, أو أكواد البناء المحلية.
ينبغي التحقق من المداد الفولاذي وفق الكود الحاكم بدلا من اختياره اعتمادا على التشابه البصري فقط.
حساب الأحمال وفحوصات قابلية الخدمة
يبدأ تحديد المقاس عادة بتحويل أحمال مساحة السقف إلى أحمال خطية على كل مداد فولاذي.
على سبيل المثال, اضرب ضغط السقف في تباعد المدادات لتقدير الحمل لكل متر من العضو.
ثم قارن عزم الانحناء, وقوة القص, وردود الأفعال مع قدرة المداد الفولاذي المختار.
المقاومة ليست سوى جزء واحد من القرار. غالبا ما تتحكم قابلية الخدمة في أداء السقف.
- تحقق من الانحراف الرأسي تحت الأحمال الميتة والحية.
- تحقق من سلوك الرفع تحت شفط الرياح.
- راجع الاستقرار الالتوائي الجانبي ونقاط التقييد.
- أكد حدود الانبعاج المحلي للقطاعات الرقيقة المشكلة على البارد.
- قيّم تهشم الجذع قرب المساند والأحمال المركزة.
تختلف حدود الانحراف حسب نظام السقف. قد تتطلب ألواح الأسقف المعدنية حدودا أكثر صرامة من القبول الإنشائي البسيط.
إذا كان السقف يتضمن تشطيبات هشة, أو أسقفا معلقة, أو أغشية عزل مائي, فيوصى بالتحكم المحافظ في الانحراف.
اختيار القطاع ودرجة المادة
تعد قطاعات C وZ شائعة لأنها توفر أداء فعالا من حيث نسبة المقاومة إلى الوزن في أنظمة الأسقف الفولاذية الخفيفة.
غالبا ما يستخدم المداد الفولاذي على شكل Z في البحور المستمرة مع تراكبات عند المساند.
غالبا ما يتم اختيار المداد الفولاذي على شكل C للبحور البسيطة, أو مدادات الجدران, أو الفتحات المؤطرة.
قد تكون القنوات المدرفلة على الساخن مفضلة عندما تكون مقاومة الصدمات, أو الأحمال الأثقل, أو تفاصيل التوصيل الأبسط مطلوبة.
يجب أن تتوافق درجة المادة مع متطلبات المشروع. تشمل الخيارات الشائعة Q235, Q345, SS400, S235, S355, ومكافئات ASTM A36.
تعد الحماية من التآكل أيضا جزءا من قيمة تحديد المقاس. قد يطيل الجلفنة, أو الطلاء, أو الطلاء الخاص بالمشروع عمر السقف.
الأعضاء الرئيسية الداعمة لنظام المدادات الفولاذية
لا يكون نظام السقف مستقرا إلا عندما تعمل المدادات, والعوارض المائلة, والكمرات, والأعمدة, والتدعيم معا.
بالنسبة للهياكل الصناعية الأثقل, غالبا ما تحمل كمرات الدعم الرئيسية ردود الأفعال من عدة خطوط مدادات.
توفر هونغتنغ فنغدا كمرة I من الفولاذ الإنشائي لتطبيقات الهياكل الصناعية التي تتطلب نقل أحمال موثوقا.
تشمل الدرجات المتاحة Q195-Q235, Q345, SS355JR, SS400, A36, ST37-2, S235J0, S235J2, وSt52.
تتراوح السماكة النموذجية من 4.5mm إلى 15.8mm, مع أطوال من 6m إلى 12m أو حسب الطلب.
يمكن أن يتراوح عرض الجناح من 100mm إلى 400mm, بينما يمكن أن يتراوح عرض الجذع من 100mm إلى 900mm.
تشمل خيارات المعالجة الثني, واللحام, وفك اللفائف, والتثقيب, والقطع, مما يدعم التصنيع المنسق حول تفاصيل تأطير السقف.
تشمل المعايير JIS, ASTM, DIN, GB, وEN, مما يساعد على مواءمة أنظمة المدادات الفولاذية مع وثائق المشاريع الدولية.
تطبيقات الأسقف النموذجية وتركيز تحديد المقاس
تضع أنواع المباني المختلفة متطلبات مختلفة على المداد الفولاذي.
تساعد النظرة العامة التالية على تضييق اهتمام التصميم المبكر قبل فحوصات الهندسة التفصيلية.
قد يعطي المداد الفولاذي للمستودع الأولوية للاقتصاد, بينما قد يتطلب المداد لسقف شمسي سعة احتياطية أكبر.
أفضل قطاع ليس دائما أخف قطاع. بل هو الخيار الاقتصادي الأكثر أمانا لنظام السقف بالكامل.
تفاصيل التوصيل وتأثيرات التركيب
حتى المداد الفولاذي المحسوب بشكل صحيح قد يكون أداؤه أقل من المتوقع إذا كانت الوصلات ضعيفة أو غير محاذاة.
تؤثر البراغي, والصفائح الزاوية, والثقوب, والتراكبات, وقضبان منع الترهل كلها في سلوك السقف.
تحتاج أنظمة المدادات المستمرة إلى تراكب كاف عند المساند لنقل الانحناء والقص بأمان.
تحتاج أنظمة البحر البسيط إلى ارتكاز طرفي دقيق, ومواقع ثقوب صحيحة, ودعم مستقر أثناء التركيب.
- أكد أن درجة البراغي وقطرها يطابقان افتراضات التصميم.
- حافظ على تفاوتات الثقوب ضمن حدود التصنيع المعتمدة.
- ركب التدعيم قبل تطبيق أحمال السقف الكاملة.
- تجنب القطع الميداني غير المعتمد قرب مناطق الإجهاد العالي.
- احم الطلاءات بعد الحفر, أو اللحام, أو تلف المناولة.
يمكن لألواح السقف توفير تقييد جانبي, ولكن فقط عندما تكون أنماط التثبيت وصلابة الألواح مناسبة.
إذا كان هذا التقييد غير مؤكد, فيجب تصميم المداد الفولاذي مع ترتيبات تدعيم مستقلة.
سير عمل عملي لتحديد المقاس
يقلل سير العمل المنظم الأخطاء ويحافظ على شفافية اختيار المداد الفولاذي.
- حدد هندسة السقف, والميل, والبحر, وتباعد المساند.
- اسرد جميع الأحمال الدائمة, والمتغيرة, وأحمال الرياح, والثلوج, والخدمات.
- حوّل أحمال المساحة إلى أحمال خطية لكل مداد فولاذي.
- اختر قطاعا أوليا بناء على البحر والتباعد.
- تحقق من الانحناء, والقص, والارتكاز, والانبعاج المحلي.
- تحقق من الانحراف تحت تركيبات الخدمة ذات الصلة.
- راجع الرفع, وسلوك التراكب, وقدرة التوصيل.
- أكد درجة المادة, والطلاء, والتفاوتات, والمعايير.
- نسق رسومات التصنيع مع احتياجات التركيب في الموقع.
ينبغي دعم هذه العملية بحسابات هندسية, وبيانات الشركة المصنعة, ومتطلبات الكود المطبقة.
بالنسبة لمشاريع التصدير, يعد اتساق الوثائق مهما. يجب أن تتوافق سجلات الدرجة, والتفاوت, والطلاء, والفحص مع متطلبات العقد.
أخطاء شائعة يجب تجنبها
تبدأ العديد من مشكلات الأسقف من افتراضات صغيرة تتم أثناء تحديد المقاس الأولي.
تجنب اختيار المداد الفولاذي حسب العمق فقط دون التحقق من السماكة, والدرجة, وخصائص القطاع الفعالة.
لا تتجاهل رفع الرياح. في الأسقف خفيفة الوزن, يمكن أن يتحكم الرفع في الوصلات ومتطلبات التراكب المستمر.
تجنب زيادة التباعد فقط لتقليل كمية المواد. قد يؤدي التباعد الأوسع إلى زيادة تكاليف التكسية أو تقليل أداء السقف.
لا تفترض أن ألواح السقف توفر دائما تقييدا كاملا. يجب أن يدعم تخطيط المثبتات, وشكل اللوح, وجودة التركيب هذا الافتراض.
أخيرا, تجنب خلط المعايير عشوائيا. قد لا يفي المداد الفولاذي المصمم وفق كود واحد بكود آخر دون تحقق.
توريد موثوق لمشاريع المدادات الفولاذية
يجب أن يقابل تحديد المقاس الدقيق تصنيع موثوق, وتفاوتات مستقرة, وتسليم في الوقت المناسب.
توفر هونغتنغ فنغدا منتجات فولاذ إنشائي وحلولا مخصصة لمشاريع البناء, والصناعة, والتصنيع حول العالم.
تشمل قدرات المنتجات زوايا فولاذية, وقنوات فولاذية, وكمرات فولاذية, وقطاعات فولاذية مشكلة على البارد, ومكونات إنشائية مخصصة.
مع إنتاج متوافق مع معايير ASTM, EN, JIS, وGB, يمكن لفرق المشاريع تقليل مخاطر التوريد وتحسين يقين الجدول الزمني.
للحصول على نظام سقف مستقر, شارك بيانات البحر, والتباعد, والأحمال, والرسومات, ومتطلبات الدرجة, واحتياجات الطلاء قبل الاختيار النهائي.
يدعم المداد الفولاذي المحدد بشكل صحيح أسقفا أكثر أمانا, واستخداما فعالا للمواد, وموثوقية طويلة الأمد للمبنى.
للمضي قدما, جهز رسومات المشروع ومتطلبات الأحمال, ثم اطلب مراجعة القطاع, وعرض السعر, وخطة التصنيع.
