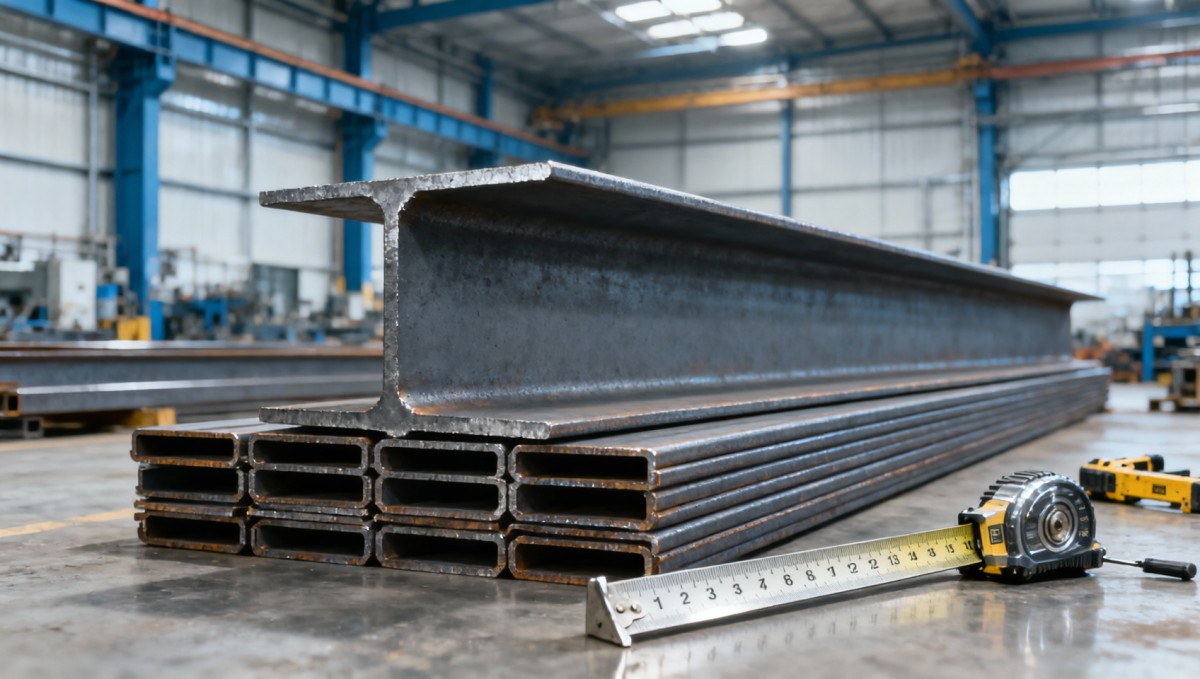

يكون جدول أوزان قطاعات H مفيدًا فقط عندما تقرؤه كأداة للمواصفات، وليس كقائمة أسعار أو تقدير تقريبي. بالنسبة لحصر المواد، يوضح لك الجدول مقدار وزن الكمرة لكل وحدة طول. وبمجرد مطابقة هذه القيمة مع مقاس المقطع الصحيح وضربها في طول القطع المطلوب، يمكنك تقدير إجمالي حمولة الفولاذ وأحمال التسليم واحتياجات المناولة وتكلفة المواد بصورة أكثر موثوقية.
الحساب الأساسي بسيط:
إجمالي وزن الكمرة = الوزن الوحدي × الطول الإجمالي
الجزء الصعب هو التأكد من أن الوزن الوحدي يخص بالضبط كمرة H التي تنوي استخدامها. فقد يكون للكمرة التي تبدو متشابهة في الموقع عرض جناح مختلف أو سُمك جِسر مختلف أو تسمية مختلفة لدرجة الفولاذ. يمكن أن تغيّر هذه الاختلافات الوزن لكل متر، والأهم من ذلك أنها قد تعني أنها ليست المقطع الإنشائي نفسه.
ابدأ بتحديد تسمية الكمرة
قبل استخدام جدول أوزان قطاعات H، ابحث عن مقاس الكمرة الموضح في الرسم أو قائمة المواد أو طلب الشراء. ووفقًا للمعيار، قد يظهر كتسمية تتضمن الأبعاد، مثل العمق × عرض الجناح × سُمك الجسر × سُمك الجناح، أو كسلسلة مقاطع مسماة ذات مقاس اسمي.
تتكون كمرة H عادةً من جناحين أفقيين متصلين بجسر رأسي. والأبعاد الرئيسية المعروضة في الجدول تكون عادةً:
- العمق الكلي: الارتفاع الإجمالي للكمرة من حافة جناح إلى حافة الجناح الآخر.
- عرض الجناح: عرض كل جناح أفقي.
- سُمك الجسر: سُمك الجزء الرأسي الأوسط.
- سُمك الجناح: سُمك الجناحين العلوي والسفلي.
- مساحة المقطع: مساحة المقطع العرضي للفولاذ المحسوبة.
- الوزن الوحدي: يُذكر عادةً بالكيلوغرام لكل متر أو بالرطل لكل قدم.
لا تختر صفًا بناءً على عمق الكمرة وحده. فقد يكون لكمرتين العمق الاسمي نفسه ولكن بعروض وسماكات مختلفة للأجنحة. قد تكون إحداهما مخصصة لتطبيق إنشائي أخف، بينما قد تكون الأخرى ذات كتلة وقدرة تحمل أعلى بكثير. يجب أن يتطابق جدول الأوزان مع سلسلة الكمرات والمعيار الحاكم المستخدم في المشروع.
اقرأ الوحدات قبل إجراء أي حساب
المصدر الأكثر شيوعًا لأخطاء حصر المواد هو عدم تطابق الوحدات. تستخدم العديد من جداول أوزان قطاعات H وحدات مترية، ولا سيما الكيلوغرام لكل متر (kg/m). بينما تستخدم جداول أخرى، خصوصًا الجداول القائمة على المقاطع الإنشائية الإمبريالية، الرطل لكل قدم (lb/ft). وقد يكون طول الكمرة في الرسم بالملليمتر أو المتر أو القدم أو البوصة.
تعني قيمة الجدول البالغة 50 kg/m أن مترًا واحدًا من تلك الكمرة المحددة يزن 50 كيلوغرامًا. ولا تعني أن كل قطعة تزن 50 كيلوغرامًا. فسيزن طول يبلغ 6 أمتار نحو 300 kg قبل احتساب فاقد القطع أو صفائح الوصل أو مواد اللحام أو العناصر المُصنّعة الأخرى.
على سبيل المثال، إذا أظهر الرسم عشر قطع بطول 5,800 mm لكل منها، فإن الطول الإجمالي هو 58 مترًا، وليس 5.8 مترًا. وإذا كانت كمرة H المختارة تزن 42 kg/m، فإن كمية الكمرات الأساسية هي:
58 m × 42 kg/m = 2,436 kg
هذا هو الوزن النظري لأطوال الكمرات المدرجة. وهو رقم مفيد للشراء والخدمات اللوجستية، لكنه ليس بالضرورة وزن الفولاذ المُصنّع النهائي.
استخدم الصف الصحيح في جدول أوزان قطاعات H
غالبًا ما تحتوي الجداول على عدة مقاسات متقاربة من الكمرات. وقد يكون الفرق بضعة ملليمترات فقط في سُمك الجسر أو الجناح، ومع ذلك يمكن أن تتغير الكتلة الوحدية بما يكفي للتأثير في طلب كبير. عندما يقدم الرسم تسمية كاملة للمقطع، استخدم تلك التسمية بدقة. وعندما يقدم مصطلحًا عامًا فقط مثل “كمرة H”، فلا تفترض وزنًا قياسيًا.
حدّد أولًا النظام الذي يستخدمه المشروع. قد تُورّد كمرات H وفق معايير ASTM أو EN أو JIS أو GB أو معايير أخرى، ولا يمكن تبادل اصطلاحات التسمية بينها. فقد لا تكون لتسمية تبدو متشابهة في نظامين أبعاد أو وزن وحدي متطابقان. وينطبق الأمر نفسه عند مقارنة مستندات الموردين: ينبغي أن يوضح الجدول المعيار المعمول به وسلسلة المقاطع والوحدات المستخدمة.
إذا كانت قائمة الشراء تذكر فقط “كمرة H مقاس 200 mm”، فلا توجد معلومات كافية لإجراء حصر دقيق. تحتاج إلى تفاصيل المقطع الكاملة، مثل العمق وعرض الجناح وتركيبة السماكات أو تسمية المقطع المحددة. وهذا مهم بصفة خاصة عندما تُستخدم الكمرة في الأعمدة أو إطارات دعم الرافعات أو الطوابق الوسيطة أو قواعد المعدات أو التطبيقات الأخرى التي تكون فيها خصائص المقطع الفعلية مهمة بقدر أهمية الكتلة.
افصل الوزن النظري عن وزن الطلب
توضح جداول الأوزان عادةً الكتلة النظرية المحسوبة من الأبعاد الاسمية وكثافة الفولاذ القياسية. وهي مصممة لأعمال التقدير والمواصفات. يمكن أن تختلف الكتلة الفعلية المسلّمة ضمن تفاوتات التصنيع التي يسمح بها المعيار المعمول به.
بالنسبة لحصر المواد الأولي، يكون الوزن النظري في الجدول عادةً نقطة البداية الصحيحة. أما للشراء النهائي وتخطيط التصنيع وترتيبات الشحن، فينبغي التحقق من الحصر مقابل أطوال الشراء وخطة القطع وأي عناصر يتم توريدها مع الكمرات.
فكّر في إطار يتطلب عدة أطوال من الكمرات أقصر من طول المصنع الذي يقدمه المصنع أو مخزن الفولاذ. إذا تم أخذ كل عنصر مطلوب مباشرةً من الرسم، فقد يتجاهل الإجمالي المحسوب القصاصات المتبقية. وقد تكون النتيجة منخفضة جدًا رغم صحة كل حساب لكمرة منفردة. وتظهر المشكلة نفسها عندما يلزم وصل كمرة طويلة، أو عندما تؤدي معالجة النهايات إلى إزالة مادة، أو عندما يتضمن التصميم مقويات ملحومة أو صفائح قواعد أو زوايا ربط أو حوامل توصيل.
لذلك يفصل حصر المواد العملي الكميات إلى مجموعتين على الأقل:
- العناصر الرئيسية من كمرات H المحسوبة من الوزن الوحدي في الجدول وأطوال الرسم الصافية.
- الفولاذ المُصنّع الإضافي، بما في ذلك الصفائح ومكونات التوصيل ومواد الوصل وبدل القطع المخطط له.
يمنع هذا التمييز سوء فهم شائعًا: يساعد جدول الكمرات على حساب كتلة المقطع، لكنه لا يحل محل قائمة مواد تصنيع كاملة.
تسلسل عملي لحصر المواد
يصبح استخدام جدول أوزان قطاعات H أكثر موثوقية عندما تتبع العملية ترتيب معلومات المشروع. ابدأ بالرسومات بدلًا من الجدول. يحدد الرسم موقع العنصر وكميته وطوله واتجاهه وحالة توصيله؛ بينما يزوّد الجدول كتلة المقطع المختار.
- أدرج كل علامة كمرة فريدة. افصل بين مقاسات المقاطع المختلفة، حتى لو كانت أطوالها متشابهة.
- سجل تسمية المقطع المحددة. أدرج المعيار أو سلسلة المقاطع كلما كانت موضحة.
- قِس طول القطع الصافي. تحقق مما إذا كان بُعد الرسم من وجه إلى وجه أو من خط مركز إلى خط مركز أو طول العنصر الكلي.
- اعثر على الوزن الوحدي الدقيق. استخدم جدولًا يتطابق مع نظام المقطع المذكور.
- اضرب الوزن الوحدي في طول القطعة الواحدة، ثم في الكمية. يسهّل ذلك اكتشاف العناصر الثقيلة أو الخفيفة بشكل غير معتاد.
- اجمع الإجماليات حسب مقاس المقطع. يساعد تجميع الكمرات المتطابقة في الشراء وتحسين القطع.
- راجع الفولاذ غير الخاص بالكمرات بصورة منفصلة. لا ينبغي إخفاء الصفائح والتجهيزات ضمن إجمالي الكمرات.
- قارن القائمة النهائية مع خطة التسليم والمناولة. لا تكفي الحمولة الإجمالية؛ إذ يؤثر وزن وطول كل قطعة أيضًا في الرفع والنقل.
يكون الاحتفاظ بالحساب في جدول بسيط أفضل عادةً من جمع جميع الأطوال في إجمالي كبير واحد مبكرًا جدًا. ويسهّل السجل بندًا بندًا إجراء المراجعات عندما تتغير علامة كمرة واحدة بعد تحديث الرسم.
تحتاج أبعاد الطول إلى اهتمام أكبر مما تبدو عليه
غالبًا ما يُنظر إلى طول الكمرة باعتباره الجزء السهل من الحساب، لكن أساس البُعد مهم. فقد يُظهر الرسم الإنشائي المسافة بين خطوط الشبكة أو خطوط مراكز الأعمدة أو وجوه الدعامات أو نقاط مرجعية للتوصيل. وقد يختلف طول القطع الفعلي في الورشة عن ذلك البُعد.
في الكمرة البسيطة المدعومة من الطرفين، قد يمتد العنصر إلى ما بعد البحر الصافي. أما الكمرة المتصلة بعضو آخر بواسطة صفائح نهاية أو زوايا مثبتة بالمسامير، فيعتمد طول التصنيع على تفاصيل الوصلة. وبالنسبة لعناصر السقف المائلة، استخدم طول العنصر الفعلي على طول الميل، وليس مسافة المخطط الأفقي.
لا يعني ذلك أنه ينبغي للمشغل إعادة تصميم العنصر أثناء إعداد حصر المواد. بل يعني أن حساب الوزن يجب أن يستخدم الطول المحدد في رسم التصنيع أو قائمة القطع المعتمدة. وعندما يكون المخطط العام فقط متاحًا، عرّف الحساب على أنه تقدير وتجنب اعتباره كمية شراء نهائية.
لا تستخدم الوزن كبديل للاختيار الإنشائي
لا تكون كمرة H الأثقل هي الكمرة الصحيحة تلقائيًا. قد يشير الوزن إلى أن المقطع يحتوي على فولاذ أكثر، لكنه لا يخبرك بمدى ملاءمة الكمرة لاتجاه الحمل أو البحر أو حالة التقييد أو تصميم الوصلة أو حد الترخيم أو متطلبات الكود المحلي.
على سبيل المثال، قد تؤدي زيادة سُمك الجناح إلى زيادة الكتلة وقدرة الانحناء في اتجاه واحد، لكنها قد لا تحل مشكلة تتعلق بالتقييد الجانبي أو انبعاج الجسر أو قدرة الوصلة. وقد لا تكون الكمرة الفعالة لإطار أرضية مناسبة لعمود أو لعنصر معرّض لأحمال معدات مركزة.
استخدم جدول الأوزان بعد اختيار المقطع وفق متطلبات تصميم المشروع. فهو مرجع لحصر المواد والخدمات اللوجستية، وليس حاسبة للتصميم الإنشائي. عندما تكون المواصفات غير واضحة، وضّح المقطع المطلوب قبل طلب المواد. فقد يؤدي طلب بديل أثقل دون موافقة هندسية إلى مشكلات في التجميع وتعديلات في الوصلات وتكلفة نقل إضافية وصعوبة غير ضرورية في المناولة بالموقع.
الأخطاء الشائعة التي تشوّه الإجمالي
الخلط بين كمرات H وكمرات I. تُستخدم المصطلحات أحيانًا بصورة فضفاضة، لكن عائلات المقاطع المختلفة قد تكون لها أبعاد وتفاوتات وأنظمة تسمية مختلفة. استخدم دائمًا جدول المقطع المورّد.
استخدام لقطة شاشة بلا عنوان للمعيار أو الوحدة. قد يحذف جدول جزئي منسوخ إلى رسالة أو جدول بيانات المعلومات اللازمة لتحديده. لا يكون الوزن الوحدي مفيدًا إلا عند معرفة سلسلة المقاطع.
تقريب طول كل كمرة إلى الأعلى أو الأسفل دون قاعدة. يمكن أن تتراكم فروقات التقريب الصغيرة عبر عدد كبير من القطع. استخدم الأبعاد المطلوبة في الرسم، ثم طبّق أي بدل شراء أو قطع كبند منفصل وواضح.
دمج القيم المترية والإمبريالية. تنتج قيمة kg/m الصحيحة نتيجة خاطئة إذا ضُربت في أقدام. احتفظ بورقة العمل كاملة في نظام وحدات واحد حتى تصبح التحويلات ضرورية.
تجاهل عدد القطع. يحسب المشغلون أحيانًا وزن عنصر واحد بصورة صحيحة لكنهم لا يضربونه في المواقع المتكررة. يجنّب إدراج علامات الكمرات والكميات هذا الخطأ.
احتساب الصفائح الملحقة ضمن وزن جدول الكمرة. يغطي الجدول مقطع كمرة H المدرفل أو الملحوم نفسه. تحتاج صفائح الوصل والإضافات المُصنّعة إلى أبعاد وأوزان خاصة بها.
ما يجب تأكيده قبل طلب الفولاذ
قبل تحويل حصر المواد إلى استفسار أو أمر شراء، تحقق من تسمية الكمرة والمعيار المعمول به ودرجة الفولاذ ونطاق الطول المطلوب والكمية حسب البند ونطاق التصنيع وحالة السطح. تؤثر هذه التفاصيل في قدرة المورد على توفير أطوال مخزنة أو كمرات مقطوعة حسب الطول أو مقاطع ملحومة أو مكونات مخصصة بالكامل.
بالنسبة للتوريد الدولي، تكون الوضوح في حصر المواد ذا قيمة خاصة. ينبغي أن يتمكن المورد من رؤية سلسلة المقاطع ونظام الوحدات والأطوال والكميات، وما إذا كان الطلب لكمرات خام أو عناصر مُصنّعة. توفر Hongteng Fengda كمرات فولاذية إنشائية ومكونات مخصصة للمشاريع التي تستخدم معايير رئيسية مثل ASTM وEN وJIS وGB. إن تقديم جدول عناصر واضح يقلل من خطر تسعير مقطع متشابه في المظهر لكنه غير صحيح.
يوفر لك الجدول طريقة منضبطة للانتقال من الرسم إلى كمية الفولاذ: حدّد المقطع الدقيق، واستخدم وزنه الوحدي المذكور، وطبّق طول العنصر الفعلي، وافصل العناصر المُصنّعة ذات الصلة، وتحقق من النتيجة مقابل احتياجات الشراء والمناولة. هذه الطريقة بسيطة بما يكفي لحصر المواد الروتيني ومفصلة بما يكفي لكشف الأخطاء التي تسبب عادةً تصحيحات مكلفة لاحقًا.
