سماحية سُمك الجدار هي الفرق المسموح به بين السُمك الاسمي المحدد للجدار والسُمك الفعلي لجدار أنابيب الفولاذ المقاوم للصدأ. وهي تؤثر في احتواء الضغط، والقدرة الميكانيكية، وسلوك الانحناء، ومعاملات اللحام، وسماحية التآكل، وملاءمة وصلات أنبوب إلى أنبوب أو أنبوب إلى وصلة. قد يفي الأنبوب بمتطلبات القطر الخارجي مع وجود انخفاض موضعي غير مقبول في سُمك الجدار، لذلك لا يمكن لفحص القطر أن يحل محل فحص سُمك الجدار.

نقطة البداية هي مواصفة الشراء. سجّل القطر الخارجي الاسمي، وسُمك الجدار الاسمي، والدرجة، ومسار التصنيع، ومعيار المنتج المطبق، وحالة المعالجة الحرارية، والسماحية المحددة. يجب أن يستند حد القبول إلى المعيار المشار إليه أو إلى متطلب مشروع مذكور بوضوح. إن مصطلحات مثل «الجدار القياسي» أو «الجدار الثقيل» غير كافية ما لم ترتبط بجدول أبعاد أو رسم خاضع للرقابة. عندما يفرض الرسم حدًا أشد صرامة من معيار المنتج، ينبغي تحديد متطلب الرسم قبل الحكم على أي قياسات.

حدّد أساس القبول قبل القياس

لكل أنبوب، ميّز بين سُمك الجدار الاسمي والحد الأدنى المسموح به لسُمك الجدار. السُمك الاسمي هو مرجع التصميم. ويمكن التعبير عن التفاوت المسموح به بقيمة موجب/سالب، أو نسبة مئوية، أو سماحية سالبة أحادية الجانب، أو متطلب حد أدنى للجدار. هذه التعبيرات ليست قابلة للتبادل. إن مواصفة تسمح بسماحية سالبة عن القيمة الاسمية لا تسمح تلقائيًا بقيمة أقل من الحد الأدنى لجدار التصميم المحدد بصورة منفصلة.

غالبًا ما تعتمد المتطلبات المطبقة على ما إذا كانت أنابيب الفولاذ المقاوم للصدأ غير ملحومة أو ملحومة، وعلى الخدمة المقصودة، ونطاق المقاس، وما إذا كانت موردة كأنابيب ميكانيكية أو أنابيب صحية أو أنابيب مبادلات حرارية أو أنابيب ضغط. قد تستخدم وثائق ASTM وEN وJIS وGB مصطلحات مختلفة وأحكامًا مختلفة لأخذ العينات أو القياس. استخدم الإصدار المذكور في العقد أو الرسم أو شهادة المواد أو وثيقة المشروع. قد يؤدي استبدال معيار مألوف بعد استلام المادة إلى قرار قبول أو رفض خاطئ.

بالنسبة لخدمة الضغط، تأكد مما إذا كان الحساب يستخدم السُمك الاسمي أو الحد الأدنى للسُمك المحدد أو السُمك الفعال بعد خصم التآكل أو اللولبة أو التخديد أو التشكيل. قد تكون لمنطقة رقيقة موضعية بالقرب من نهاية الأنبوب أهمية أكبر من القراءة نفسها في منتصف طول مستقيم عندما تكون النهاية ستخضع للتوسيع أو التفليج أو الثني أو اللحام.

اختر طريقة تتوافق مع إمكانية الوصول والمخاطر

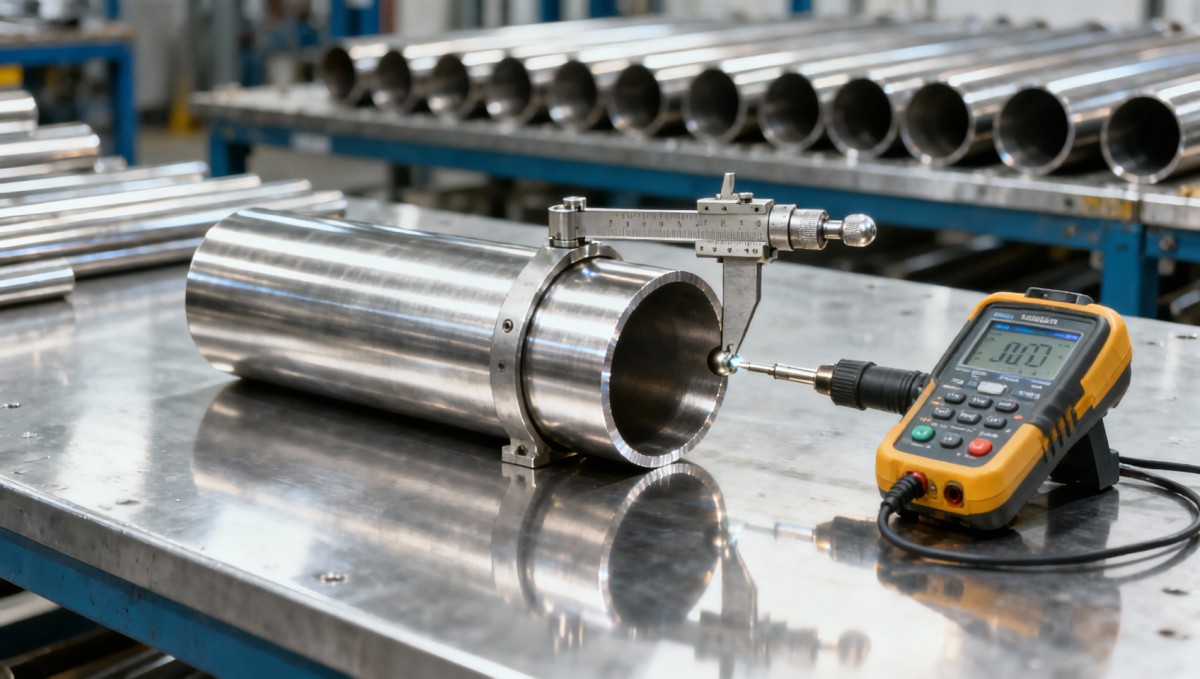

الميكرومتر الميكانيكي الخارجي هو الطريقة المباشرة للنهايات المقطوعة المتاحة للوصول. ويعطي قيمة موثوقة لسُمك الجدار عندما تكون نهاية الأنبوب مربعة وخالية من النتوءات ونظيفة وغير مشوهة بفعل القطع. استخدم ميكرومتر سندان كروي أو ميكرومتر جدار الأنبوب عند الاقتضاء، خاصةً للأقطار الصغيرة أو الأسطح المنحنية. قد تمتد السندانات المسطحة فوق سطح منحني أو تستقر بشكل غير متساوٍ على أنبوب صغير، مما يؤدي إلى قراءة تبدو أكثر أو أقل سُمكًا من المقطع الفعلي.

يُعد قياس السُمك بالموجات فوق الصوتية مفيدًا للأطوال النهائية والأنابيب المركبة والمواضع البعيدة عن النهايات. يمكن لجهاز قياس السُمك بالموجات فوق الصوتية المختار بشكل صحيح اكتشاف الانخفاض الموضعي في سُمك الجدار من دون قطع الأنبوب. ومع ذلك، يجب أن يكون الجهاز مناسبًا لنطاق السُمك وحالة السطح. يمكن أن تؤثر الأنابيب ذات الجدار الرقيق جدًا، وأنصاف أقطار الانحناء الصغيرة، والأسطح الخشنة، والطلاءات، والترسبات الداخلية، وضعف الاقتران في قابلية تكرار القياس. ينبغي استخدام كتل مرجعية أو عينات معلومة السُمك من مادة وهندسة وسُمك مماثلة للمعايرة كلما كان ذلك عمليًا.

قد تُحدد الطرق الشعاعية أو غيرها من الطرق المتقدمة غير الإتلافية عندما تكون إمكانية الوصول محدودة أو عندما يلزم ملف تفصيلي. وينبغي أن يتبع استخدامها الإجراء المطبق وضوابط السلامة. وهي ليست بديلًا روتينيًا للميكرومتر أو جهاز الموجات فوق الصوتية المعايرين بشكل صحيح عندما تستطيع تلك الطرق الوصول إلى موقع الفحص.

حضّر الأنبوب والجهاز

أزل القشور السائبة والزيت والرطوبة وبقايا الشريط والتلوث السطحي من منطقة القياس. لا تجلخ أو تصقل الأنبوب بقوة لمجرد الحصول على قراءة؛ إذ إن إزالة المعدن تغيّر الحالة التي يجري فحصها. عند النهايات المقطوعة، أزل النتوءات بعناية وتجنب طرق الحافة. لا ينبغي اعتبار النهاية المسحوقة أو المفلّجة أو التي أزيلت نتوءاتها بكثافة ممثلة للأنبوب الأصلي.

تحقق من جهاز القياس قبل تسلسل الفحص. ينبغي أن يُغلق الميكرومتر عند الصفر وأن يُفحص مقابل معيار ضبط قابل للتتبع يغطي نطاق سُمك الجدار المتوقع. تأكد من تحرك المغزل بسلاسة ومن نظافة وجهي التلامس. بالنسبة لأجهزة الموجات فوق الصوتية، أدخل سرعة الصوت الصحيحة لدرجة الفولاذ المقاوم للصدأ أو حددها باستخدام عينة متحقق منها. طبّق وسط الاقتران باستمرار، واترك الشاشة تستقر، وكرر القراءات في الموقع نفسه لتحديد الإشارات غير المستقرة.

تستحق درجة الحرارة الاهتمام عندما تكون السماحيات ضيقة. فقد لا ينتج عن الأنبوب وجهاز القياس اللذين تعرضا لأشعة الشمس المباشرة أو حرارة اللحام أو التخزين البارد أو خط إنتاج ساخن قراءات قابلة للمقارنة. اترك كليهما ليستقر حيثما أمكن، أو اتبع الإجراء الحاكم لتصحيح درجة الحرارة. وهذا مهم بوجه خاص عند مقارنة الأبعاد المأخوذة في مراحل مختلفة من الاستلام والتصنيع والفحص النهائي.

قس حول المحيط وعلى امتداد الطول

لا يمكن لقراءة واحدة عند طرف واحد أن تحدد الحد الأدنى لجدار الأنبوب. قد ينشأ تفاوت الجدار من الثقب والاستطالة في الإنتاج غير الملحوم، وحالة حافة الشريط وتشكيل اللحام في الأنابيب الملحومة، والسحب على البارد، والاستقامة، والتلميع، وأضرار المناولة الموضعية. ينبغي أن يستند نمط الفحص إلى المعيار المحدد وشدة الخدمة وتفاوت التصنيع المتوقع.

عند نهاية يمكن الوصول إليها، خذ قراءات في عدة مواضع تشبه مواضع الساعة حول المحيط. تمثل أربعة مواضع بفواصل تقارب 90 درجة نمط بداية عمليًا عندما لا يُحدد إجراء أكثر تفصيلًا. بالنسبة للأنابيب رقيقة الجدار أو صغيرة القطر، يمكن للمواضع الإضافية أن تكشف اللامركزية التي قد يفوتها نمط النقاط الأربع. علّم الموضع المرجعي عند الحاجة إلى إعادة الفحص أو الربط بقراءات الموجات فوق الصوتية.

مدد القياسات إلى ما بعد النهايات. اختر مواضع قرب كلتا النهايتين وعلى فترات عبر الطول، مع تباعد أقرب بالقرب من الانحناءات والتخفيضات والتوسيع ومناطق التمدد والملحقات الملحومة والمشابك والدعامات والمواضع التي خضعت لتشغيل ميكانيكي. عندما يكون الأنبوب ملحومًا، أدرج قراءات على منطقة اللحام أو بجوارها حسبما تسمح به طريقة الفحص ومتطلبات المنتج. لا ينبغي الخلط بين درزة اللحام وسُمك الجدار الأساسي؛ إذ يجب تقييم التعزيز الداخلي أو الخارجي وفق معايير قبول اللحام المطبقة.

في الفحص بالموجات فوق الصوتية، حافظ على محاذاة المسبار بصورة متسقة وتجنب القياس مباشرة فوق الخدوش أو الحفر أو الملصقات أو العلامات السطحية الكثيفة. قد تشير القراءة التي تتغير فجأة مع حركة بسيطة للمسبار إلى عيب موضعي أو مشكلة اقتران أو حساسية هندسية. أعد الاختبار بعد التنظيف وإعادة المعايرة قبل تحديد عدم المطابقة. إذا استمرت النتيجة المنخفضة، فقارنها بجهاز ثانٍ أو استخدم نقطة تأكيد ميكانيكية يمكن الوصول إليها حيثما أمكن.

احسب التفاوت من دون إخفاء أقل قراءة

سجّل كل قيمة فردية، وليس المتوسط فقط. فقد يبدو متوسط سُمك الجدار مقبولًا بينما يقع أحد المواضع دون الحد الأدنى المسموح به. يمكن التعبير عن الانحراف الأساسي عن سُمك الجدار الاسمي كما يلي:

انحراف الجدار (%) = (الجدار المقاس - الجدار الاسمي) / الجدار الاسمي x 100

استخدم أقل قيمة مقاسة لتقييم الحد الأدنى للجدار. استخدم القيمتين العظمى والصغرى معًا عند تقييم اللامركزية أو التفاوت المحيطي. إذا أعطت المواصفة انحرافًا سلبيًا مسموحًا به، فقارن أقل قياس صالح مباشرة بالحد الناتج. فعلى سبيل المثال، يحدد سُمك الجدار الاسمي والسماحية السالبة المذكورة حدًا أدنى محسوبًا؛ ويجب أيضًا مواءمة هذا الحد الأدنى مع أي حد أدنى هندسي منفصل.

لا تقرّب قيمة حدية إلى القبول. ينبغي أن يحدد إجراء التسجيل الدقة واصطلاح التقريب وعدم يقين القياس. إذا كانت النتيجة قريبة من الحد، فأعد القياس في ظروف مضبوطة ووثق قيم إعادة الاختبار. يصعب الدفاع عن قرار نهائي يستند إلى قراءة حدية غير متحقق منها أثناء مراجعة التصنيع اللاحقة أو تحليل الحوادث.

تعرّف على الظروف التي تشوه النتيجة

البيضاوية واللامركزية مرتبطتان لكنهما مختلفتان. تتعلق البيضاوية بالتفاوت في القطر الخارجي. وتتعلق اللامركزية بإزاحة التجويف بالنسبة إلى السطح الخارجي، مما ينتج عنه سُمك جدار غير متساوٍ حول الأنبوب. قد يبدو الأنبوب مستديرًا ومع ذلك تكون به لامركزية مهمة في الجدار. إن قياس القطر الخارجي في عدة اتجاهات معلومات داعمة مفيدة، لكنه لا يحدد التوزيع الداخلي الفعلي للجدار.

إعداد النهاية مصدر شائع آخر للخطأ. يمكن للأنابيب المقطوعة بطرق كاشطة أن تتكون فيها ألوان حرارة أو نتوءات أو تشوه موضعي. قد تترك القطوع بالمنشار حالة حافة بسيطة تتداخل مع السندان. إذا كانت قياسات النهاية مطلوبة، فاختر موقعًا متراجعًا عن الحافة المتأثرة عندما تسمح الطريقة المطبقة بذلك. وإذا كان المشروع يتحكم تحديدًا في سُمك النهاية، فافحص المسافة المحددة من النهاية بدلًا من افتراض انطباق معيار جسم الأنبوب عليها.

قد يكون تشطيب السطح مضللًا أيضًا في اختبار الموجات فوق الصوتية. عادةً ما يقترن الفولاذ المقاوم للصدأ المصقول جيدًا، لكن السطح الخشن المخلل أو الطلاء الخارجي أو الدهان أو الغشاء الواقي أو ناتج التآكل قد يتطلب تقنية متحققة منها. قد تعرض أجهزة قياس السُمك المخصصة للفولاذ قراءات تبدو معقولة على الفولاذ المقاوم للصدأ حتى عندما تكون السرعة المبرمجة أو نطاق المحول غير مناسب. الرقم المعقول ظاهريًا ليس بالضرورة رقمًا صالحًا.

اربط نتائج الفحص بضوابط التصنيع

ينبغي أن ترافق نتائج سُمك الجدار تعريف المادة خلال القطع والثني واللحام والتجميع. قد يؤدي خلط الأنابيب ذات الجداول المختلفة أو البقايا غير المحددة إلى إفشال فحص استلام سليم من جهة أخرى. حافظ على قابلية التتبع إلى رقم الصهرة والدفعة ومقاس الأنبوب وسجل الفحص. وحيثما لا تكون قابلية تتبع كل طول على حدة عملية، حدد طريقة خاضعة للرقابة لتعريف الحزمة أو الدفعة قبل فصل المادة.

يمكن للمناطق رقيقة الجدار أن تغير سلوك اللحام. فقد يزيد إدخال الحرارة الملائم للجدار الاسمي من خطر الاحتراق النافذ عندما يكون الجدار الفعلي رقيقًا. ينبغي مراجعة إعداد الأنبوب وفجوة التركيب واختيار معدن الحشو وممارسة التطهير ومتغيرات إجراء اللحام مقابل الحد الأدنى المؤكد للجدار، وخاصةً بالنسبة للوصلات الحساسة للتآكل أو الحابسة للضغط. وتحتاج عمليات التشكيل إلى اهتمام أيضًا: فقد يؤدي الثني إلى ترقيق الجانب الخارجي للانحناء، بينما يعيد التوسيع والتفليج توزيع المادة عند النهاية.

تمتد مراقبة المواد أحيانًا عبر عدة أشكال من الفولاذ ضمن هيكل مُصنّع واحد. بالنسبة للحمالات أو ألواح القواعد أو دعامات المعدات المصنوعة من Q345A(16Mn)، ينبغي أن تظل الوثائق البعدية ووثائق المواد الخاصة بـصفائح وألواح الفولاذ الكربوني منفصلة عن سجل أنابيب الفولاذ المقاوم للصدأ. لا تجعل مسارات المناولة المتشابهة كيمياءها أو سلوكها تجاه التآكل أو قواعد قبول أبعادها قابلة للتبادل.

ضع سجلات وقواعد تصرف واضحة

ينبغي أن يحدد سجل الفحص وصف الأنبوب ودرجة المادة والمعيار المطبق والأبعاد الاسمية وتعريف الجهاز وحالة المعايرة ومواقع القياس والقراءات الفردية وأقل سُمك جدار مرصود وحد القبول والتاريخ والنتيجة. يمنع رسم بسيط للموقع أو تدوين موضع الساعة الالتباس عند إعادة فحص أنبوب بعد التصنيع. قد تدعم الصور نتيجة ما، لكنها لا تحل محل البيانات المقاسة.

عند العثور على قراءة منخفضة، اعزل أولًا الطول أو الدفعة المتأثرة وأكد النتيجة. راجع ما إذا كان الموقع المقاس ضمن منطقة الفحص المحددة وما إذا كانت السماحية الصحيحة مطبقة. ثم افحص المواضع القريبة والعينات الإضافية وفقًا لقاعدة أخذ العينات المعتمدة. قد تتطلب حالة نقص السُمك الموضعي المؤكدة الرفض أو العزل أو المراجعة الهندسية أو الاستخدام المقيد وفقًا للمواصفة الحاكمة. لا تقبل المادة بإزالة الطرف الرقيق الظاهر فقط ما لم يُعد فحص الطول المتبقي وتسمح المواصفة بهذا التصرف.

يمكن أن يؤدي التخزين والنقل إلى أضرار لاحقة بعد فحص الاستلام. ادعم الأنابيب لمنع التحميل النقطي، واحمِ النهايات المفتوحة من الصدمات، وأبقِ الفولاذ المقاوم للصدأ منفصلًا عن تلوث الفولاذ الكربوني حيثما يتطلب المشروع ذلك، وتجنب سحب الحزم فوق الأسطح الكاشطة. قبل التركيب، أعد فحص الأنابيب التي ثُنيت أو تعرضت للصدمات أو خُزنت في ظروف قد تسبب التنقر أو تلف الطلاء. الجدار المهم هو الجدار الموجود أثناء الخدمة، وليس الجدار المقاس عند الوصول فقط.

تعتمد السيطرة الموثوقة على سُمك الجدار على حد قبول محدد ومعدات مناسبة وتغطية قياس ممثلة وسجلات تحفظ أقل قراءة صالحة. تجعل هذه العناصر النتيجة قابلة للاستخدام في قرارات التصنيع وتوفر أساسًا يمكن الدفاع عنه للإفراج عن أنابيب الفولاذ المقاوم للصدأ للاستخدام.
