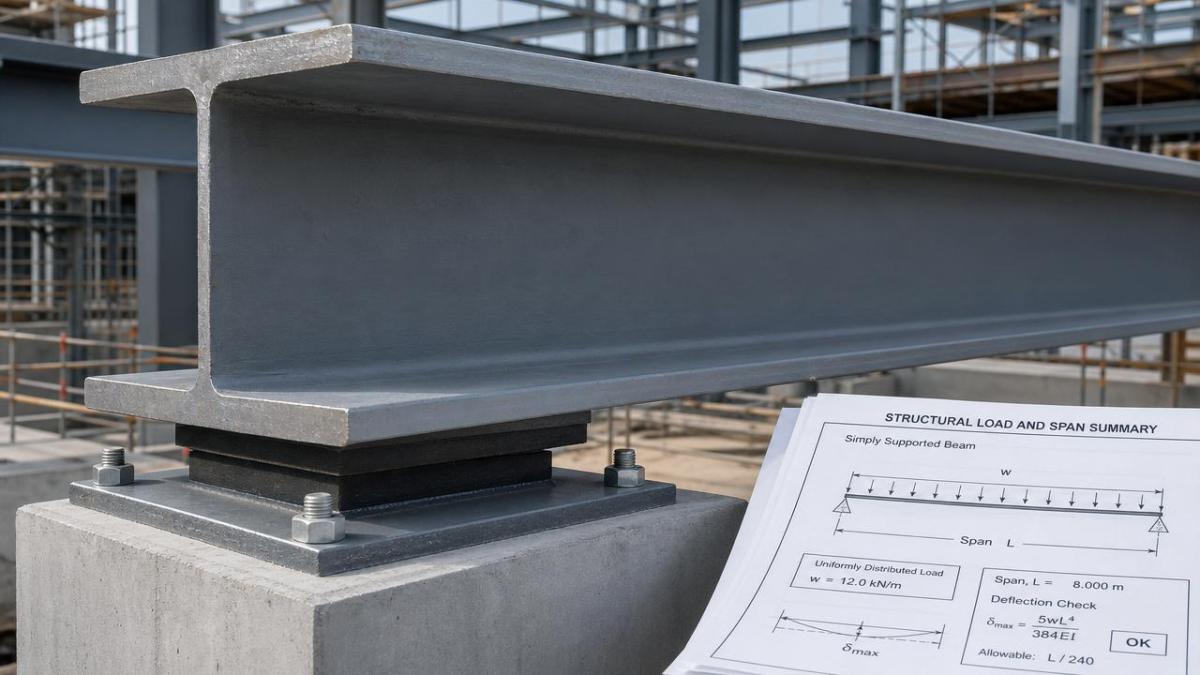

يعتمد اختيار العارضة الفولاذية المناسبة للبناء على أكثر من حجم المقطع أو وزن الوحدة. تُعد جداول الأحمال والبحور المرجع العملي الذي يوضح ما إذا كانت العارضة يمكنها حمل الأحمال التصميمية بأمان عبر مسافة معينة.
بالنسبة لمراجعة المشروع، تساعد هذه الجداول في مقارنة الخيارات قبل الطلب أو التصنيع أو الاعتماد. كما أنها تقلل من مخاطر اختيار عنصر يبدو مناسبًا على الورق لكنه يفشل في فحوصات قابلية الخدمة أو المقاومة في الاستخدام الفعلي.
في مشتريات الفولاذ الإنشائي، وخاصة عبر سلاسل التوريد الدولية، فإن قراءة الجداول بشكل صحيح أمر مهم لأن المعايير وافتراضات الأحمال وتسميات المقاطع قد تختلف. وتؤدي المراجعة الدقيقة إلى إنشاء رابط أفضل بين الهدف التصميمي والمواد المسلمة.
ما الذي تُظهره جداول الأحمال والبحور فعليًا
جدول الأحمال والبحور هو ملخص لأداء العارضة تحت ظروف محددة. وعادةً ما يربط بين مقطع العارضة وطول البحر وحالة الارتكاز والحمل المسموح به.
بالنسبة للعارضة الفولاذية للبناء، فإن الجدول ليس وعدًا عامًا بالسعة. بل هو نتيجة مبنية على افتراضات مثل درجة الفولاذ والتقييد الجانبي وحد الانحراف ونوع التحميل.
ولهذا السبب قد يختلف أداء عارضتين لهما عمق متقارب. يؤثر عرض الجناح وسمك الجِسم ومعامل المقطع وعزم القصور الذاتي جميعها على ما يورده الجدول.
عناصر الجدول الشائعة
- تسمية العارضة، مثل I-beam أو H-beam أو UB أو UC أو W section
- طول البحر، عادةً بالأمتار أو الأقدام
- الحمل المنتظم المسموح به أو الحمل النقطي
- معايير الانحراف، مثل L/240 أو L/360 أو L/500
- درجة الفولاذ أو معيار المادة
- حالة الارتكاز، وغالبًا ما تكون بسيطة الارتكاز أو مستمرة
لماذا تُعد القراءة الدقيقة مهمة في المشاريع الحالية
تتعرض مشاريع البناء لضغط من أجل التحكم في الوزن والتكلفة ووقت التركيب. قد توفر عارضة أصغر المال، ولكن فقط إذا كانت لا تزال تفي بمتطلبات التحميل والصلابة.
وهنا تصبح جداول الأحمال والبحور مفيدة خارج مكاتب التصميم أيضًا. فهي تدعم المقارنة الفنية أثناء مراجعة العطاءات وتقييم التوريد وتقييم البدائل.
بالنسبة لتوريد الفولاذ عالميًا، فإن الاتساق مهم أيضًا. تعمل Hongteng Fengda، وهي شركة تصنيع وتصدير للفولاذ الإنشائي من الصين، وفق معايير ASTM و EN و JIS و GB، مما يجعل التحقق المتبادل بين المعايير جزءًا عمليًا من تقييم المشروع.
عند مراجعة عارضة فولاذية للبناء من مصانع أو مناطق مختلفة، يجب دائمًا مطابقة الجدول مع المعيار والدرجة الدقيقين. الأبعاد المتشابهة لا تعني تلقائيًا أداءً إنشائيًا متساويًا.
كيفية قراءة الجدول دون إغفال الافتراضات الحرجة
ابدأ بمقطع العارضة المدرج في العمود الأول. تأكد من أن التسمية تتطابق مع رسم المشروع ونظام المقاطع الوطني أو الدولي المعمول به.
ثم تحقق من صف أو عمود البحر. يكون البحر عادةً هو المسافة الصافية أو الفعالة بين المساند، وليس الطول الإجمالي للعنصر المُسلَّم إلى الموقع.
بعد ذلك، حدِّد ما إذا كان الحمل الموضح هو حمل موزع بانتظام أو حمل نقطي مركز. فهذا يغيّر عزم الانحناء واستجابة العارضة بشكل كبير.
بعد ذلك، راجع الملاحظات أسفل الجدول. غالبًا ما تحتوي الملاحظات على أهم القيود، بما في ذلك متطلبات الدعم الجانبي وافتراضات مدة التحميل.
تسلسل عملي للقراءة
الفرق بين المقاومة وقابلية الخدمة
أحد الأخطاء الشائعة هو افتراض أن أعلى حمل مدرج مقبول دائمًا. في كثير من الحالات، يكون الحد الحاكم للعارضة الفولاذية للبناء هو الانحراف، وليس المقاومة القصوى.
قد تكون العارضة قوية بما يكفي لتجنب الفشل، لكنها مع ذلك قد تنحني أكثر من اللازم بالنسبة للأرضيات أو الكسوة أو دعم المعدات أو متطلبات التشطيب. وقد يؤدي ذلك إلى اهتزاز أو تشقق أو مشكلات تصريف أو مشكلات محاذاة.
تزداد أهمية هذا التمييز في المباني الصناعية ذات البحور الطويلة والطوابق الوسيطة ومنصات المعدات. يجب أن تعمل العارضة إنشائيًا ووظيفيًا في الوقت نفسه.
كيف تؤثر المكونات الفولاذية ذات الصلة على تقييم العارضة
نادرًا ما يتم تقييم العارضة بمفردها. ففي المشاريع الفعلية، يعتمد أداؤها على النظام الفولاذي المحيط، بما في ذلك الأعمدة والتدعيمات ومدادات السقف والصفائح ومقاطع الأنابيب أو المقاطع الأنبوبية المتصلة.
على سبيل المثال، قد يتطلب هيكل الدعم أو دمج الخدمات منتجات إضافية من الفولاذ الكربوني بمعايير متسقة وجودة تشغيل مستقرة. وهنا تصبح حلول مثلمورد أنابيب الفولاذ الكربوني ذات صلة ضمن الحزمة الأوسع.
تُستخدم الدرجات المتاحة مثل Q345B و Q345e و ASTM A106 Gr.B في مجالات البناء والآلات والأشغال البلدية والهندسة الكيميائية. وتتراوح السماكات من 2.0mm إلى 80mm مع تفاوت ±1%.
تدعم الخيارات المستديرة و API و EMT والجدران السميكة عمليات اللحام والثقب والقطع والثني وفك اللفائف. وهذا مهم في المراجعة الفنية لأن تصميم الوصلات وقابلية التصنيع يجب أن يتماشيا مع استراتيجية العارضة.
المقصود ليس استبدال اختيار العارضة ببيانات الأنابيب. بل المقصود هو تقييم ما إذا كان يمكن تصنيع الحزمة الفولاذية الكاملة واعتمادها ودمجها ضمن إطار الجودة نفسه.
الحالات النموذجية التي تغيّر فيها قراءة الجداول القرار
تكون جداول الأحمال والبحور مفيدة بشكل خاص عندما تبدو عدة مقاسات للعارضات متقاربة في الوزن والتكلفة. إذ يمكن لفروق صغيرة في خصائص المقطع أن تُحدث فرقًا كبيرًا في سعة البحر.
- أسقف المستودعات حيث تحتاج البحور الطويلة إلى وزن ذاتي منخفض
- منصات المصانع التي تحمل أحمال المعدات
- الأرضيات التجارية ذات حدود الانحراف الأكثر صرامة
- المباني سابقة الهندسة التي تستخدم عناصر فولاذية موحدة
- مشاريع التصدير التي تُقترح فيها مقاطع مكافئة
في هذه الحالات، لا تكون أفضل عارضة فولاذية للبناء هي ببساطة الخيار الأقوى. بل هي المقطع الذي يلبّي أساس التصميم ومسار التصنيع والتوافر والجدول الزمني للمشروع معًا.
الأخطاء الشائعة التي تخلق مخاطر في المراجعة
تظهر عدة مشكلات في المراجعة بشكل متكرر في مشاريع الفولاذ. ومعظمها ناتج عن قراءة الأرقام دون قراءة الافتراضات.
- استخدام جدول لدرجة فولاذ مختلفة
- تجاهل ما إذا كان تقييد جناح الضغط متوفرًا
- الخلط بين الحمل الميت والحمل الحي وقيم الحمل الكلي
- مقارنة المقاطع المترية والإمبريالية كما لو كانت متطابقة
- افتراض أن السعات المنشورة تتضمن بالفعل تأثيرات الوصلات
- إغفال حدود قابلية الخدمة للأرضيات أو الواجهات
تتجنب عملية المراجعة المنضبطة هذه الأخطاء مبكرًا، قبل أن تُقيِّد رسومات التصنيع أو أوامر الشراء المشروع بالمقطع الخاطئ.
طريقة أفضل لمقارنة الخيارات بين الموردين
عند تقييم عارضة فولاذية للبناء من مصادر متعددة، قم ببناء المقارنة حول قائمة تحقق مشتركة. فهذا يجعل استبدال المقاطع أكثر موثوقية وأسهل في التوثيق.
تشمل نقاط المقارنة المفيدة خصائص المقطع وتكافؤ الدرجات ومعيار المطابقة والتحكم في التفاوت والمعالجة المتاحة واتساق التسليم. وغالبًا ما تكون هذه النقاط بنفس أهمية السعة الاسمية.
يمكن للموردين ذوي الإنتاج المستقر وسجلات الجودة الواضحة تبسيط هذه الخطوة. تدعم Hongteng Fengda مكونات الفولاذ الإنشائي القياسية والمخصصة للأسواق الدولية، وهو ما يكون ذا قيمة عندما يجب أن تتوافق المقاطع مع مواصفات مشاريع مختلفة.
تحويل بيانات الجداول إلى خطوة عملية تالية
يكون جدول الأحمال والبحور أكثر فائدة عندما يُحوَّل إلى مسار قرار واضح. أكِّد أحمال المشروع وحالات الارتكاز وأساس البحر وحد الانحراف قبل مقارنة أي مقاسات للعارضات.
ثم طابق تلك المتطلبات مع بيانات المقطع المنشورة ومعيار التصنيع ودرجة الفولاذ المتاحة. وإذا كانت هناك حاجة إلى بدائل، فوثّق الافتراضات وراء كل مقارنة.
يساعد هذا النهج في تضييق نطاق اختيار العارضة الفولاذية المناسبة للبناء مع تقليل المفاجآت أثناء التفصيل والشراء والتركيب. كما أنه يوفّر أساسًا أقوى لمراجعة عناصر الفولاذ الإنشائي ذات الصلة ضمن الحزمة نفسها.
قبل المضي قدمًا، من المفيد تنظيم جداول العارضات والمعايير المعمول بها والتفاوتات المطلوبة في ورقة مراجعة واحدة. هذه الخطوة الواحدة تجعل التحقق الفني اللاحق أسرع وأكثر اتساقًا.
