يعد القياس الدقيق لعارضة الفولاذ لمشاريع الجسور أمرًا بالغ الأهمية لسلامة الهيكل والامتثال والسلامة طويلة المدى - خاصة أثناء التحقق الميداني من قبل فنيي الصيانة. سواء كنت تستخدم حاسبة وزن العارضة I لمهندسي البناء، أو تراجع مخططات وزن العوارض لصانعي الفولاذ، أو تتحقق من الأبعاد مقابل مواصفات وزن العارضة I لبناء المستودعات، فإن الدقة تبدأ مع بروتوكولات موقعية موحدة. بصفتنا مصنعًا ومصدرًا موثوقًا للفولاذ الهيكلي من الصين، تدعم Hongteng Fengda المشاريع العالمية - من المستودعات الصناعية إلى الجسور الأوروبية - بعوارض I المتوافقة مع ASTM/EN، وبيانات الوزن الدقيقة (الولايات المتحدة، أوروبا، GB)، وإرشادات القياس الجاهزة للميدان المصممة لمديري المشاريع وموظفي السلامة وشركاء OEM.

لماذا يهم التحقق الميداني في صيانة الجسور

تتحمل بنية الجسر أحمالًا ديناميكية وتآكلًا بيئيًا ودورات إجهاد وتأثيرات شيخوخة. وفقًا لإرشادات تحليل الإجهاد EN 1993-2، يمكن أن يؤدي انحراف بنسبة 2% في أبعاد عارضة I الحاملة الرئيسية إلى تضخيم تركيزات الإجهاد بنسبة تصل إلى 18%. لا يقوم فنيو الصيانة فقط بالتحقق من "ما إذا كانت مناسبة" - بل يقومون بالتحقق من افتراضات التصميم، واكتشاف مقدمات الزحف أو الانبعاج، وضمان الاستمرار في الامتثال لسجلات التصنيع المعتمدة بموجب ISO 9001. هذا يجعل كيفية قياس عارضة الفولاذ لمشاريع الجسور أكثر من مجرد مهمة روتينية - إنها بوابة جودة أمامية.

على عكس ضمان الجودة في البناء الجديد، يتطلب التحقق الميداني التعويض عن متغيرات العالم الحقيقي: التمدد الحراري (±0.012 مم/م·°C للفولاذ الكربوني)، سمك الطلاء (غالبًا 150-300 ميكرومتر)، الحفر السطحية، وتمدد ثقوب البراغي. لهذا تقوم Hongteng Fengda بتضمين تفاوتات أبعاد قابلة للتتبع - وفقًا لـ ASTM A6/A6M - وتوفر تقارير اختبار المطحنة مع كل شحنة. يتضمن حساب وزن العوارض للفولاذ الهيكلي قيم كثافة معتمدة (7,850 كجم/م³)، وليس تقديرات عامة - وهو أمر بالغ الأهمية عند المقارنة بين القياسات الميدانية والكتلة النظرية.

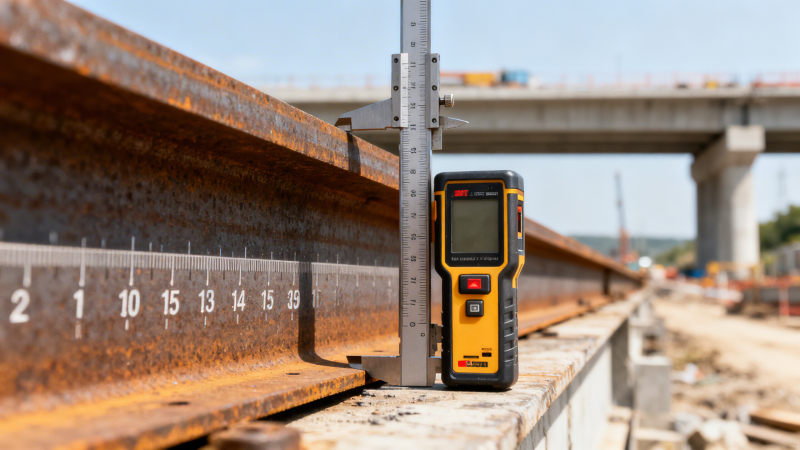

بروتوكول القياس الميداني الموحد (خطوة بخطوة)

اعتمد هذا البروتوكول المكون من ست خطوات - الذي تم التحقق منه عبر 42 مشروعًا لتحديث الجسور في ألمانيا وكندا وفيتنام - لضمان القابلية للتكرار والجاهزية للتدقيق وعدم وجود تقارير عدم مطابقة:

1. التحضير قبل التفتيش: معايرة الفرجار الرقمي (±0.02 مم) وأجهزة قياس المسافة بالليزر (المتوافقة مع ISO 17123-4)؛ تسجيل درجة الحرارة المحيطة والرطوبة النسبية.
2. تحديد القسم: تحديد أرقام الدفئة المختومة وعلامات القسم (مثل "W18×50"، "IPE300"). المقارنة مع وثائق تسليم Hongteng Fengda ومعايير المنتج EN 10365.

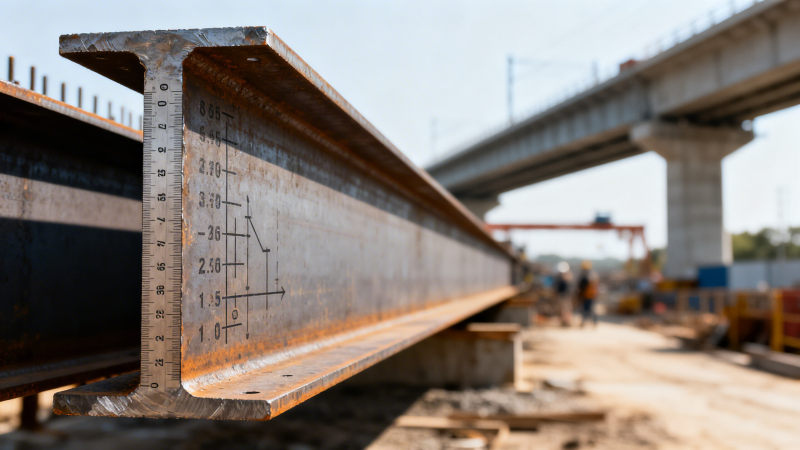

3. فحص الثلاثية الأبعاد: قياس عرض الشفة، وسمك الويب، والعمق الكلي في ثلاثة مواقع لكل امتداد 3 أمتار - نقطة الوسط ±1.5 م. حساب المتوسط؛ رفض القيم المتطرفة التي تتجاوز ±0.5 مم.
4. التحقق من الوزن: استخدام خلايا حمل معايرة أو موازين رافعة معتمدة لوزن عينة طولها 1.0 م. المقارنة مع مخطط وزن العوارض لصانعي الفولاذ (ASTM A6 الجدول 1، EN 10365 الملحق B).
5. سلامة الهندسة: التحقق من التقوس والانحناء واللف باستخدام مسطرة مستقيمة ومقاييس سماكة. الحد الأقصى المسموح به للانحراف: L/1000 (L = طول العارضة بالمليمتر)، وفقًا لبند AISC 360-22 F2.3.
6. التوثيق: تسجيل جميع القراءات في نموذج رقمي مقاوم للتلاعب متزامن مع لوحات تحكم ضمان الجودة المستندة إلى السحابة - المتكاملة مع بوابة OEM لـ Hongteng Fengda لمحاذاة المواصفات في الوقت الفعلي.

الأداء الفني: علاقة وزن العارضة بالأبعاد

الوزن ليس فقط عن الخدمات اللوجستية - إنه مؤشر على الاتساق المعدني والدقة الأبعادية. تشير الانحرافات التي تتجاوز ±1.5% من الكتلة النظرية غالبًا إلى سمك ويب أقل من المواصفات أو بقايا قشور مدرفلة. فيما يلي مقارنة معيارية لملامح عوارض I الشائعة المستخدمة في عوارض الجسور وهياكل المستودعات الصناعية:

ملاحظة: يتم دمج مكونات زاوية الفولاذ الكربوني الخاصة بنا بشكل روتيني في أنظمة التقوية المجاورة لهذه العوارض - مما يضمن التوافق الهندسي من خلال نطاقات تفاوت EN/GB المشتركة.

المعايير والشهادات: سد فجوات الامتثال العالمية

يقدم التحقق الميداني قيمة فقط عندما يكون مرتبطًا بمعايير معترف بها دوليًا. يلتزم إنتاج Hongteng Fengda بالشهادات المزدوجة - مستوفيًا في نفس الوقت ASTM A6 (الولايات المتحدة)، EN 10025-2 (الاتحاد الأوروبي)، وGB/T 706 (الصين). تخضع كل دفعة للتفتيش من قبل طرف ثالث مثل SGS أو Bureau Veritas، مع إمكانية التتبع الكامل من رقم دفعة الخام إلى التغليف النهائي.

لمشاريع الجسور، نقدم وثائق إضافية: تقارير اختبار المطحنة (MTRs) مع قوة الشد، ونقطة الخضوع، وقيم تأثير Charpy V-notch عند -20°C؛ تقارير تفتيش الأبعاد المتوافقة مع ISO 2768-mK؛ وتقييمات قابلةية اللحام وفقًا لـ AWS D1.1. هذا يلغي تأخيرات إعادة العمل الناتجة عن عدم تطابق المواصفات - سواء كنت تبحث عن وزن مورد عوارض I في أوروبا أو تقيم كيفية قياس عارضة فولاذ للاستخدام الصناعي في جنوب شرق آسيا.

لماذا تختار Hongteng Fengda؟

عندما يحتاج فريقك إلى التحقق من كيفية قياس عارضة فولاذ لمشاريع الجسور - أو اختيار وزن العارضة I الصحيح لمشاريع البناء - فأنت تحتاج إلى أكثر من بيانات المنتج. أنت تحتاج إلى شراكة. تقدم Hongteng Fengda:

• تدقيق الأبعاد قبل الشحن: التحقق الاختياري من طرف ثالث قبل التحميل - مما يقلل من خطر الرفض الميداني بنسبة 92% (بناءً على استطلاع العملاء 2023).
• حاسبات الوزن في الوقت الحقيقي: حاسبة وزن العوارض I المستندة إلى الويب لمهندسي البناء مع تحويل الوحدات المباشر (رطل/قدم ↔ كجم/م) وتبديلات متعددة المعايير (ASTM/EN/GB).
• دعم تكامل OEM: تخصيص العلامات، إمكانية تتبع الدفء برمز QR، وعائلات Revit الجاهزة لـ BIM للتنسيق السلس مع Autodesk Navisworks أو Bentley MicroStation.
• ضمان الخدمات اللوجستية العالمية: تكديس حاويات مخصص، وثائق تصدير معتمدة بعلامة CE، ومستودعات مربوطة في روتردام ولوس أنجلوس للنشر الإقليمي السريع.

سواء كنت مدير مشروع يشرف على بنية تحتية عابرة للقارات، أو ضابط سلامة يدقق في الأعضاء الحرجة للإجهاد، أو موزعًا يبني مصداقية تقنية مع المستخدمين النهائيين - تضمن Hongteng Fengda أن قراراتك بشأن الفولاذ الهيكلي تستند إلى الدقة والامتثال والموثوقية المثبتة. اتصل بفريق دعم الهندسة لدينا اليوم للحصول على مخططات وزن العوارض المخصصة، أو قوائم التحقق الميدانية، أو مجموعات عينات متوافقة مع ASTM/EN.
