يعد القياس الدقيق لعارضة الفولاذ أمرًا بالغ الأهمية لسلامة الهيكل وحسابات الأحمال وتخطيط المشتريات، خاصة عند تحديد وزن العوارض أو التحقق من وزن العارضة I للامتثال والسلامة. سواء كنت مهندس موقع يتحقق من الأبعاد، أو مدير مشروع يقدر احتياجات المواد، أو محترف مشتريات يتعامل مع موردين موثوقين مثل Hongteng Fengda، فإن هذا الدليل التفصيلي يضمن الدقة في الموقع وعلى الورق. تعلم كيفية قياس عارضة الفولاذ بشكل صحيح، بما في ذلك عرض الشفة، وسماكة الويب، والعمق، والطول، لحساب وزن العارضة I بشكل موثوق وتجنب الأخطاء المكلفة في التصميم أو التصنيع أو التثبيت.

لماذا يهم القياس الدقيق للعارضة عبر دورة حياة المشروع

في البناء العالمي والبنية التحتية الصناعية، تؤدي العوارض الفولاذية ذات القياس الخاطئ إلى مخاطر متتالية: اتصالات متوترة، وأساسات غير مصممة بشكل كافٍ، وتأخر في التثبيت، وتقارير ضمان جودة غير متوافقة. بالنسبة لمديري المشاريع، يمكن أن يؤدي الخطأ في كيفية قياس عارضة الفولاذ إلى زيادة هدر المواد بنسبة 8-12%. بالنسبة لفرق المشتريات، تؤدي المواصفات غير الدقيقة إلى رفض الشحنات، خاصة عند المقارنة مع تحملات ASTM A6 أو EN 10034. وبالنسبة لمسؤولي السلامة، تؤدي قيم وزن العارضة I غير المتطابقة إلى تعريض خطط رفع الرافعات وهندسة الأعمال المؤقتة للخطر.

يختبر مختبر ضمان الجودة في Hongteng Fengda كل دفعة من العوارض مقابل حدود الانحراف الأبعادي وفقًا لـ ISO 2768-mK (فئة التحمل المتوسطة) واستقامة السطح ≤1.5 مم/م. يدعم هذا الدقة المهندسين الذين يعتمدون على بيانات معتمدة، وليس افتراضات، عند حساب وزن العوارض لنمذجة BIM أو تحليل مسار الأحمال.

بروتوكول القياس الميداني خطوة بخطوة

اتبع هذه الخطوات الخمس الميدانية، المصممة لمهندسي المواقع ومراقبي الجودة الذين يعملون مع مقاطع I المدرفلة على الساخن (مثل ASTM A992، GB/T 11263 Q355B):

1. تأكيد الاتجاه ونقاط المرجع: حدد الشفتين العلوية والسفلية وخط مركز الويب. ضع علامة على ثلاث نقاط مرجعية على طول العارضة (البداية، المنتصف، النهاية) باستخدام طلاء أو طباشير غير دائم.
2. قياس العمق (h): استخدم شريط قياس معاير أو مقياس سمك بالموجات فوق الصوتية في كل نقطة مرجعية. سجل القيم الثلاثة، وتجاهل القيم الشاذة التي تزيد عن 0.5%.

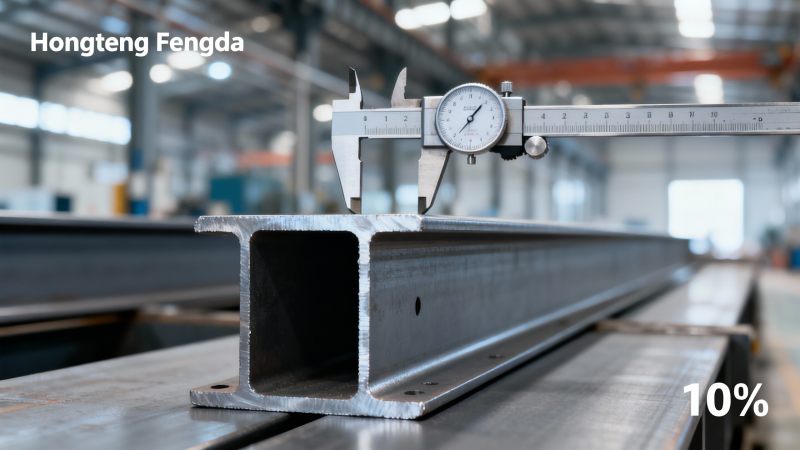

3. قياس عرض الشفة (b) وسماكتها (t_f): استخدم الفرجار في خمسة مواقع لكل شفة (الحافة اليسرى، الربع، المركز، ثلاثة أرباع، الحافة اليمنى). متوسط النتائج لكل شفة.
4. قياس سماكة الويب (t_w): استخدم الميكرومتر في ثلاثة مواقع رأسية (أعلى، منتصف، أسفل الويب)، مع تجنب المناطق المتأثرة بالحرارة بالقرب من اللحامات أو الأطراف المقطوعة.
5. التحقق من الطول (L) والاستقامة: مد خط نايلون مشدود على طول محور العارضة؛ قياس الانحراف العمودي عند كلا الطرفين. الانحراف المقبول: ≤3 مم على 12 م.

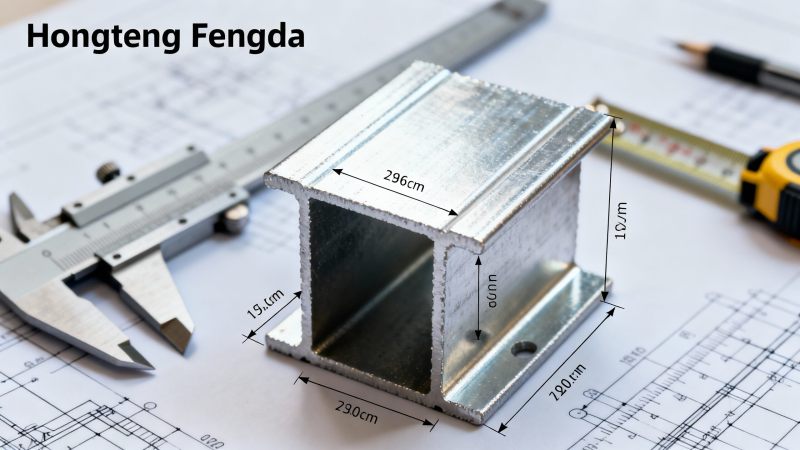

الأداء الفني: من الأبعاد إلى حساب الوزن

لا يتم تخمين وزن العارضة، بل يتم اشتقاقه من الهندسة الدقيقة وكثافة المادة (7,850 كجم/م³ للفولاذ الكربوني). الصيغة القياسية لـ وزن العارضة I لكل متر هي:

W = [2 × b × t_f + (h − 2t_f) × t_w] × 7.85 (كجم/م)

لكن المتغيرات الواقعية مهمة. القشرة المطحونة، الطلاء المجلفن (مثل DC01  Galvanized  Round Steel)، والإجهاد المتبقي يؤثران على توزيع الكتلة. لهذا السبب توفر Hongteng Fengda تقارير اختبار المطحنة (MTRs) مع خصائص مقطعية معتمدة، بما في ذلك الوزن الفعلي مقابل الوزن النظري، لكل طلب يزيد عن 5 أطنان.

المفاهيم الخاطئة الشائعة ومزالق الميدان

يخلط العديد من المحترفين بين الحجم الاسمي (مثل "W12×50") والأبعاد الفعلية، لكن هذا التصنيف يشير فقط إلى الوزن التقريبي (50 رطل/قدم)، وليس الهندسة. خطأ شائع آخر؟ قياس عرض الشفة عند الطرف بدلاً من المحور المحايد، مما يشوه حسابات عزم القصور الذاتي. وبينما تعد الماسحات الضوئية بالليزر الرقمية بالسرعة، فإنها تفشل على الأسطح المكسوة بالصدأ أو المطلية ما لم يتم اقترانها بالتحقق اليدوي.

تدرب Hongteng Fengda فريق ضمان الجودة للتصدير على اكتشاف هذه المشكلات قبل الشحن. تتضمن قائمة فحص العوارض لدينا: رسم عيوب السطح المرئية، فحص سماكة الويب بالموجات فوق الصوتية، والتحقق من الاستقامة ثنائية المحور، وكلها قابلة للتتبع إلى أدوات معايرة NIST. هذا يلغي التخمين للموزعين والمقاولين الذين يديرون سلاسل توريد متعددة المستويات في جميع أنحاء جنوب شرق آسيا أو الشرق الأوسط.

لماذا تختار Hongteng Fengda للفولاذ الهيكلي الدقيق؟

بصفتنا مصنع ومصدر معتمد للفولاذ الهيكلي من الصين، فإن Hongteng Fengda يربط بين المعايير العالمية والواقع الميداني. نحن لا نرسل العوارض فحسب، بل نقدم اليقين الأبعادي. يتضمن كل طلب:

• تقارير اختبار المطحنة (MTRs) مع وزن العارضة I المعتمد، والتركيب الكيميائي، والخصائص الميكانيكية وفقًا لـ ASTM A6/A370 أو EN 10204 3.1
• فيديوهات فحص الأبعاد عند الطلب، تظهر قياسات الفرجار في الوقت الفعلي في أكثر من 10 نقاط
• دعم OEM للأطوال المخصصة، وأنماط الحفر المسبق، أو الطلاء المجلفن المطابق لمواصفات DC01
• دعم هندسة المشروع المخصص لمراجعات توافق العارضة مع الوصلة

سواء كنت تحدد الفولاذ لناطحة سحاب في دبي، أو مستودع سكك حديدية في بولندا، أو هيكل فرعي لمزرعة شمسية في تكساس، فإن Hongteng Fengda يضمن أن تبدأ عملية كيفية قياس عارضة الفولاذ ببيانات تم التحقق منها، وليس تقديرًا. اتصل بفريق المبيعات الفني لدينا اليوم للحصول على دعم التحقق الأبعادي المجهز وأوراق حساب وزن العوارض المخصصة.
