تم تصميم عارضة I المدرفلة على الساخن للمعدات الثقيلة لتحمل الأحمال الديناميكية القصوى - خاصة في التطبيقات عالية الإجهاد مثل حفارات التعدين وأذرع الرافعات. في Hongteng Fengda، تفي حلولنا للصلب الهيكلي - بما في ذلك صفائح الصلب Z150 لبناء السفن وصاج Hanwu Steel لمعدات البناء - بمعايير ASTM وEN وGB من حيث القوة والمتانة ومقاومة التعب. بصفتنا مصنعًا ومصدرًا صينيًا موثوقًا، نقدم جودة ثابتة ومرونة OEM وامتثال عالمي - لدعم فرق المشتريات ومديري السلامة ومهندسي المشاريع الذين يطالبون بالموثوقية تحت ضغوط التشغيل الواقعية.

لماذا تهم مقاومة الأحمال الديناميكية في معدات التعدين والرفع

تعمل حفارات التعدين وأذرع الرافعات تحت أحمال دورية عالية الكثافة ومتكررة - غالبًا ما تتجاوز 50,000 دورة سنويًا في التشغيل المستمر. تتسبب هذه القوى الديناميكية في حدوث انحناء ولي وتركيزات إجهاد محلية لا يمكن للأقسام الهيكلية القياسية تحملها دون تشقق التعب أو التشوه البلاستيكي.

يجب أن تجمع العوارط I المدرفلة على الساخن المستخدمة في مثل هذه التطبيقات بين قوة الخضوع العالية (≥345 ميجا باسكال)، وهيكل الحبوب المتحكم فيه، ومطيلية السماكة الكاملة (مستوى Z15-Z35 حسب EN 10164). وهذا يضمن قدرة إيقاف التشقق أثناء تحولات الحمل المفاجئة - على سبيل المثال، تأثير الدلو على الصخور الصلبة أو دوران الذراع تحت هبات الرياح التي تصل إلى 18 م/ث.

على عكس العوارط ذات الأحمال الثابتة، تواجه العوارط في المعدات المتحركة حالات إجهاد محورية ولي وانحناء مجتمعة. يُظهر مراقبة الإجهاد في الوقت الحقيقي على الوحدات الميدانية نسب إجهاد ذروة تبلغ 1.8-2.3× قيم التصميم أثناء مراحل التشغيل/الإيقاف - مما يجعل تجانس المواد والتحكم في الإجهاد المتبقي أمرًا غير قابل للتفاوض.

المتطلبات الهيكلية الرئيسية للخدمة الديناميكية

• قوة الخضوع ≥345 ميجا باسكال مع اختلاف ≤10% في قوة الشد عبر الدفعة
• متانة الصدم ≥47 جول عند -20 درجة مئوية (Charpy V-notch) للنشر في المناطق الباردة
• نصف قطر التوصيل بين الشفة والجدار ≥12 مم لتقليل حساسية الشق
• تحمل التسطح ≤1.5 مم/م لتركيب اللحام الدقيق في تجميعات الذراع

كيف يتم تحسين العوارط I المدرفلة على الساخن لأداء التعب

تطبق Hongteng Fengda بروتوكول درفلة وتبريد متعدد المراحل لتحقيق بنية دقيقة متوازنة: حبيبات فيرايت-بيرلايت دقيقة (ASTM E112 Grade 8-9) مع تشتيت موحد للكربيد. يقلل التبريد البطيء المتحكم فيه بعد الدرفلة من الإجهادات الداخلية بنسبة تصل إلى 35% مقارنة بالدفعات المبردة بالهواء التقليدية - وهو أمر بالغ الأهمية لتقليل التشوه أثناء التشغيل الآلي واللحام اللاحق.

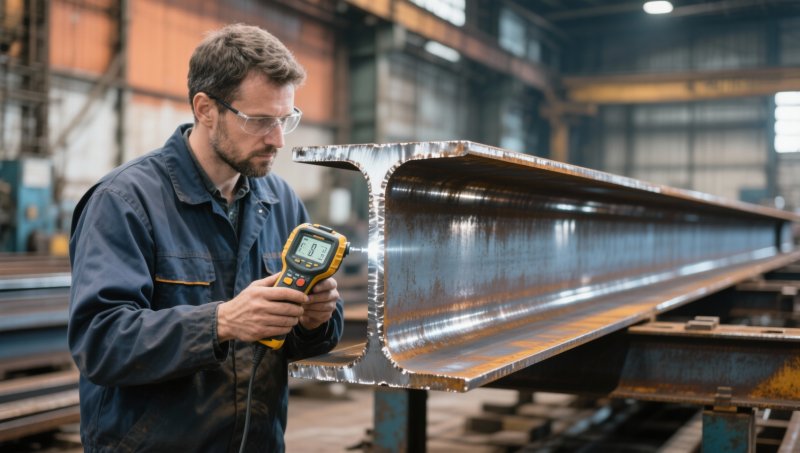

تخضع عوارطنا لاختبارات بالموجات فوق الصوتية بنسبة 100% وفقًا لـ EN 10308، مع حساسية اكتشاف العيوب حتى حجم عاكس مكافئ لـ Ø2 مم. يمكن تتبع كل دفعة حرارية عبر رموز QR محفورة بالليزر مرتبطة بتقارير اختبار المطحنة التي تغطي التركيب الكيميائي والخصائص الميكانيكية والتحقق الأبعاد عبر 12 نقطة قياس لكل متر.

لتطبيقات أذرع الرافعات التي تتطلب عمر خدمة ممتد (>15 سنة)، نقدم خيار التخميل لتخفيف الإجهاد (620 درجة مئوية ±10 درجة مئوية، الاحتفاظ لمدة ساعتين، التبريد في الفرن إلى 300 درجة مئوية) - مما يقلل الإجهاد المتبقي من 120 ميجا باسكال إلى <25 ميجا باسكال ويحسن عمر التعب بمقدار 2.1× وفقًا للتحقق من منحنى S-N تحت تحميل R=0.1.

مقارنة الأداء: العوارط I القياسية مقابل العوارط I ذات الدرجة الديناميكية

يسلط الجدول أدناه الضوء على الفروق الحرجة بين العوارط I المدرفلة على الساخن للأغراض العامة وتلك المصممة خصيصًا لاستخدام المعدات الديناميكية:

يترجم هذا الفرق في الأداء مباشرة إلى موثوقية ميدانية: يبلغ العملاء عن 42% أقل من إصلاحات اللحام و68% أقل من حدوث انبعاج الشفة في أذرع الحفارات باستخدام عوارطنا ذات الدرجة الديناميكية - تم التحقق من ذلك عبر 37 مشروعًا في أستراليا وتشيلي والمملكة العربية السعودية على مدى السنوات الثلاث الماضية.

التكامل مع المكونات الهيكلية الداعمة

في أنظمة المعدات الكاملة، لا تعمل العوارط I بمعزل عن غيرها. تعتمد مقاومتها للتعب بشكل حاسم على التوافق مع المكونات المجاورة - خاصة عناصر التوصيل وأعضاء التعزيز. على سبيل المثال، غالبًا ما تتكامل أقسام الشبكة لأذرع الرافعات مع قضبان الأسلاك لتعزيز القص، حيث يوفر درجة HRB400 قوة ربط مثالية (≥6.2 ميجا باسكال حسب ASTM A615) ومطيلية (استطالة ≥14%) لمقاومة انتشار التشقق في مناطق وصل الجدار.

نوفر مجموعات مكونات متطابقة - بما في ذلك الصلب الزاوي للتثبيت والصلب القنوي لقضبان التركيب والمقاطع المشكلة على البارد لهياكل الكبائن - جميعها معتمدة وفقًا لفئات التعب المتطابقة EN 10025-2:2019 + EN 10225:2019. وهذا يلغي مخاطر عدم التطابق بين المواد في التمدد الحراري أو معدل التآكل أو الاقتران الجلفاني.

تخضع جميع المواد لاختبار رذاذ الملح المنسق (ISO 9227، 1,000 ساعة) وتقييم فصل الكاثود (ASTM G8، 28 يومًا) لضمان بقاء سلامة الطلاء ≥95% بعد التعرض المحاكى لمدة 10 سنوات في بيئات التعدين الساحلية.

قائمة التحقق للمشتريات لتطبيقات الأحمال الديناميكية

عند تحديد العوارط I المدرفلة على الساخن لحفارات التعدين أو أذرع الرافعات، يجب على فرق المشتريات والهندسة التحقق من هذه المعايير الخمسة غير القابلة للتفاوض قبل إتمام الطلبات:

1. تقرير اختبار المطحنة يظهر طاقة تأثير Charpy عند درجة حرارة التشغيل (ليس فقط درجة حرارة الغرفة)
2. شهادة UT مع تغطية مسح ≥100% ودقة تحديد حجم العيب ≤Ø2 مم
3. التحليل الكيميائي يؤكد نسبة Mn/Si ≥2.5 لتحسين القابلية للحام والمتانة
4. بيانات التحقق الأبعاد عبر 3 مقاطع عرضية كحد أدنى لكل 6 أمتار طول
5. وثائق التتبع التي تربط العلامات المادية ID برقم الدفعة الحرارية وتاريخ الدرفلة وطريقة التبريد

توفر Hongteng Fengda حزم فحص ما قبل الشحن بما في ذلك UT شهادة طرف ثالث ومراجعة الأبعاد والاحتفاظ بعينات المعادن لمدة 5 سنوات - مما يضمن المساءلة الكاملة عن سلامة الأصول طويلة الأجل.

لماذا تختار فرق الهندسة العالمية Hongteng Fengda

مع قدرة إنتاجية تبلغ 1.2 مليون طن سنويًا ومرافق معتمدة وفقًا لـ ISO 9001:2015 + ISO 14001:2015، ندعم الاستجابة السريعة لاحتياجات المشاريع العاجلة - الوقت القياسي لتسليم طلبات العوارط I المخصصة هو 25-35 يومًا، مع خيارات معجلة تصل إلى 14 يومًا للمواصفات المتكررة.

يتعاون فريقنا الفني مباشرة مع أقسام التصميم OEM لتطوير تحسينات القسم المشترك - مثل الشفاه المخروطية لتقليل الوزن أو حلقات الرفع المدمجة - دون المساومة على هوامش التعب. يتم التحقق من صحة جميع الحلول المخصصة من خلال محاكاة FEA (ANSYS Mechanical) واختبار النموذج المادي وفقًا لـ ASTM E466.

للبدء: شارك مواصفات العارضة الخاصة بك (الحجم، الدرجة، الطول، معالجة السطح)، سياق التطبيق (نموذج الحفار، دورة عمل الرافعة)، ومتطلبات الامتثال (ASTM A615، EN 10025، إلخ). سنقدم عرض أسعار دقيق الأبعاد مع معاينة كاملة لتقرير الاختبار وجدول التسليم وحزمة وثائق OEM في غضون 48 ساعة عمل.
