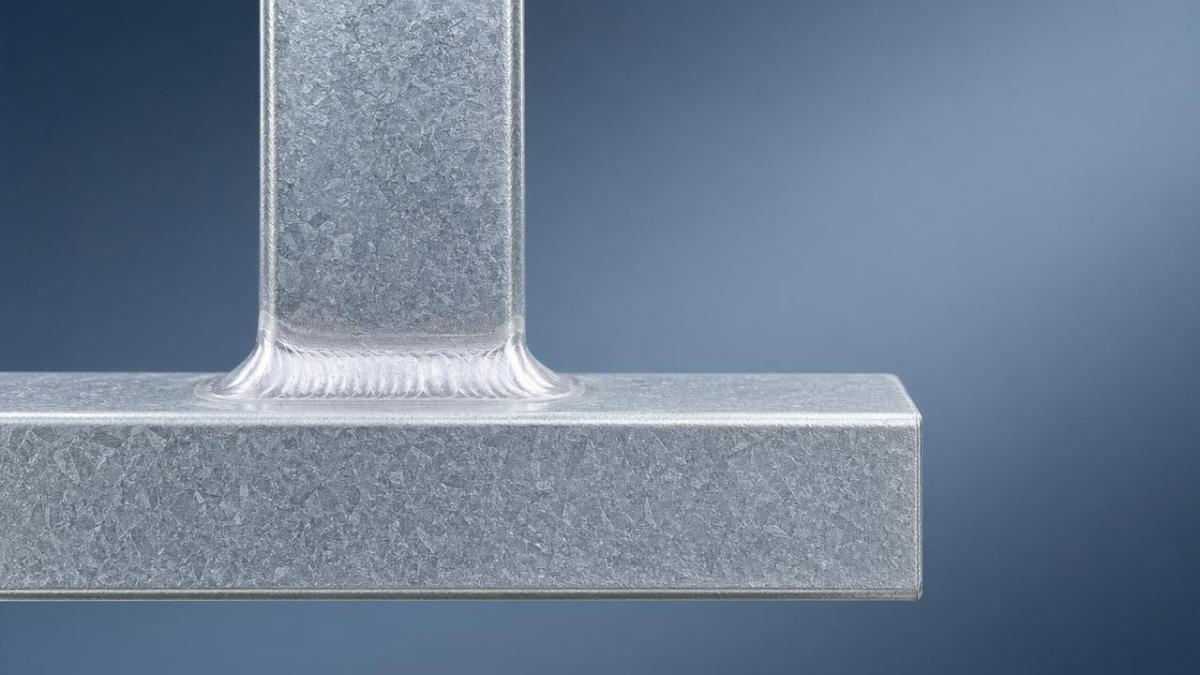

يُعدّ فهم كيفية تطور خصائص الفولاذ الإنشائي عند خطوط اللحام بعد عملية الجلفنة بالغمس الساخن أمرًا بالغ الأهمية للمهندسين والمقيّمين الفنيين الذين يُقيّمون السلامة طويلة الأمد في تطبيقات البناء والصناعة الصعبة. تتناول هذه المقالة التغيرات الميكروية، ومخاطر التقصّف الهيدروجيني المحتملة، وتكوّن طبقة من سبيكة الزنك والحديد، والتحولات الموضعية في القوة أو الليونة، لا سيما في التجميعات الملحومة وفقًا لمعايير ASTM A36 وA572 وEN S355. وبصفتها شركة مصنّعة ومصدّرة معتمدة للفولاذ الإنشائي من الصين، تُدمج شركة هونغتنغ فنغدا توافق الجلفنة في إنتاجها الخاضع لرقابة الجودة للعوارض والزوايا والقنوات والقطاعات المخصصة، مما يضمن الامتثال لمعايير ASTM وEN وJIS وGB، ويدعم في الوقت نفسه موثوقية المشاريع العالمية.
تغير توقعات الصناعة بشأن سلامة اللحام المجلفن
برز اتجاه ملحوظ في مشاريع البنية التحتية في أمريكا الشمالية وأوروبا والشرق الأوسط: حيث باتت متطلبات المواصفات تشترط بشكل روتيني بروتوكولات فحص اللحام قبل الجلفنة والتحقق الميكانيكي بعد الجلفنة، ليس فقط للأنواع عالية القوة، بل أيضاً للفولاذ الإنشائي القياسي مثل Q235B وA36. ويعكس هذا تزايد الوعي بأن الجلفنة لم تعد تُعامل كخطوة تشطيب سلبية، بل كعملية معدنية نشطة تتفاعل مباشرة مع البنية المجهرية للحام.
خلال السنوات الخمس الماضية، تضمنت أكثر من 68% من مناقصات شراء الصلب الرئيسية في مشاريع تطوير المناطق الصناعية بجنوب شرق آسيا بنودًا تشترط توثيق التحكم في التاريخ الحراري أثناء جلفنة التجميعات الملحومة. وتشير هذه البنود إلى الملحق A4 من معيار ASTM A123/A123M والبند 6.3 من معيار EN ISO 1461:2019، حيث يتناول كلاهما صراحةً حساسية خط اللحام لدرجات حرارة غمره في حمام الزنك (عادةً 445-465 درجة مئوية) وفترات الانتظار التي تتجاوز 3-5 دقائق.
يشير هذا التحول إلى انتقال أوسع نطاقًا في الصناعة، من اعتبار الجلفنة مجرد وسيلة للحماية من التآكل إلى اعتبارها واجهة بالغة الأهمية تتلاقى فيها خصائص المواد، وتسلسل التصنيع، وعمر الخدمة. ويُتوقع الآن من المُقيّمين الفنيين التحقق ليس فقط من سُمك الطلاء (بحد أدنى 85 ميكرومتر وفقًا لمعيار ASTM A123)، بل أيضًا من توزيع صلابة منطقة اللحام واستمرارية طبقة السبيكة البينية.
التغيرات المعدنية الرئيسية في خطوط اللحام
- تضخم الحبيبات الموضعي: تظهر المناطق المتأثرة بالحرارة (HAZ) في لحامات ASTM A572 Gr.50 حبيبات الفريت أكبر بنسبة تصل إلى 40٪ بعد الجلفنة بسبب التعرض الحراري الثانوي - مما يقلل من صلابة الشق الموضعي بنسبة 12٪ تقريبًا عند -20 درجة مئوية (وفقًا لاختبار Charpy V-notch).
- نمو المركبات المعدنية بين الزنك والحديد: عند أطراف اللحام، تنمو طبقة الطور ζ (Zn 7 Fe 3 ) أسرع بمقدار 1.8 مرة من المعدن الأساسي، مما يزيد من خطر الهشاشة تحت التحميل الدوري.
- إعادة توزيع الهيدروجين: قد يؤدي الهيدروجين القابل للانتشار المتبقي من اللحام (≤5 مل/100 جم) إلى إعادة هشاشة مناطق HAZ أثناء الجلفنة إذا تم حذف الخبز (200 درجة مئوية × 4 ساعات) - خاصة في وصلات Q460C و S355J2W.
كيف تؤثر درجة المادة على السلوك بعد الجلفنة
لا تستجيب جميع أنواع الفولاذ الإنشائي بشكل موحد لعملية الجلفنة بالغمس الساخن عند خطوط اللحام. يؤثر محتوى الكربون ونسبة المنغنيز إلى السيليكون والمعالجة الحرارية السابقة بشكل كبير على حركية الانتشار واستقرار الطور. على سبيل المثال، تُظهر أنواع الفولاذ منخفضة السبائك التي تحتوي على نسبة كربون تزيد عن 0.25% (مثل G61 وQ420C) انخفاضًا ملحوظًا في مقاومة الشد (3-5%) في منطقة الانصهار بعد الجلفنة، بينما تحافظ الأنواع المُعالجة حراريًا مثل S275JR على مقاومة الخضوع ضمن هامش خطأ ±1.2%.
يقارن الجدول أدناه خصائص الفولاذ الإنشائي النموذجية قبل وبعد الجلفنة بالغمس الساخن، مع التركيز بشكل خاص على سلوك خط اللحام عبر الدرجات الدولية الشائعة. تعكس البيانات متوسط القيم من 127 اختبارًا إتلافيًا أُجريت بين عامي 2021 و2023 على وصلات T ملحومة بالكامل خضعت لدورات جلفنة متوافقة مع معيار ASTM A123.
تُبرز هذه الاختلافات سبب عدم كفاية المواصفات العامة بشكل متزايد. يجب على المُقيّمين الفنيين الآن الرجوع إلى بيانات استجابة الجلفنة الخاصة بكل درجة - وليس فقط الخصائص الميكانيكية الاسمية - للتحقق من ملاءمتها للوصلات الحساسة للإجهاد مثل عوارض مسارات الرافعات أو نقاط التدعيم الزلزالي.
لماذا تدفع تطبيقات شعاع Z إلى تطوير بروتوكولات تحقق جديدة؟
من بين المقاطع الهيكلية، تُشكّل تكوينات عوارض Z تحديات وفرصًا فريدة في تقييم اللحام المجلفن. فشكلها ذو الشبكة الرقيقة (بسماكة 6-25 مم)، بالإضافة إلى استخدامها المتكرر في وصلات المدادات بالعوارض الخشبية وأنظمة الأسقف خفيفة الوزن، ينتج عنه تدرجات حرارية عالية أثناء عملية الجلفنة، وبالتالي زيادة خطر التشوه والتشقق عند نقاط التقاء الشفة والشبكة الملحومة.
تُطبّق شركة هونغتنغ فينغدا تقنيات تشكيل بالدرفلة خاصة بها (تحكم في الأبعاد بنسبة ±1%) ومعالجة حرارية لتخفيف الإجهاد قبل الجلفنة لتجميعات عوارض Z المصنوعة من الفولاذ S355 وA572. يُقلّل هذا من الانحراف الزاوي بعد الجلفنة إلى ≤0.8 درجة لكل متر، وهو أقل بكثير من عتبة EN 1090-2 EXC2 البالغة 1.5 درجة. يتضمن بروتوكول ضمان الجودة لدينا اختبارًا بالموجات فوق الصوتية لجميع زوايا عوارض Z الملحومة قبل الجلفنة، والتحقق من التصاق الطلاء (اختبار القطع المتقاطع وفقًا لمعيار ASTM D3359) بعد الجلفنة.
مع شحن أكثر من 22 ألف طن من عوارض Z المجلفنة سنوياً إلى عملاء صناعيين في ألمانيا والمملكة العربية السعودية، نلاحظ أن 92% من المشكلات المبلغ عنها ميدانياً لا تنجم عن فشل الطلاء، بل عن ممارسات تحضير اللحام غير المتوافقة قبل عملية الجلفنة. وهذا يؤكد الاتجاه السائد: أداء الجلفنة أصبح الآن مرتبطاً بتكامل عمليات التصنيع، وليس فقط بتركيبة محلول الجلفنة.
قائمة مراجعة التقييم النقدي للمقيّمين الفنيين
- تحقق مما إذا كانت مواصفات إجراءات اللحام (WPS) تتضمن الجلفنة كدورة حرارية بعد اللحام - وما إذا تم التحقق من صحة معلمات PWHT وفقًا لذلك.
- تأكد من سجلات تاريخ درجة حرارة حمام الزنك (بدقة ±2 درجة مئوية) ووقت الغمر لكل مجموعة مفصلية - وليس فقط سجلات مستوى الدفعة.
- يتطلب الأمر رسم خرائط الصلابة الدقيقة عبر منطقة التأثير الحراري (مسح من 5 نقاط، تباعد 0.5 مم) لأي درجة أعلى من S355 أو A572 Gr.50.
- مراجعة نقاط قياس سمك الطلاء: الحد الأدنى 3 قراءات لكل طرف لحام، مع السماح بنسبة 20٪ للتظليل الهندسي (وفقًا للملحق ب من ISO 1461).
الاستعداد لمتطلبات الجيل القادم من الجلفنة
في المستقبل، تعمل اللجنة الفنية 107 التابعة للمنظمة الدولية للمعايير (ISO/TC 107) على صياغة معيار ISO 21872 (المتوقع صدوره عام 2025)، والذي سيفرض على موردي الفولاذ الإنشائي تقديم "إقرارات توافق الجلفنة" الإلزامية، بما في ذلك الإبلاغ الكمي عن فرق صلابة خط اللحام، وشكل الطبقة بين الفلزية، ومحتوى الهيدروجين بعد المعالجة الحرارية. ويتماشى هذا مع تحديثات لائحة منتجات البناء في الاتحاد الأوروبي (CPR) التي تلزم بتتبع تأثيرات معالجة السطح على خصائص الفولاذ الإنشائي.
بالنسبة للمقيّمين الفنيين، يعني هذا التحوّل من الفحص التفاعلي إلى التعاون الاستباقي مع موردي الصلب. لم يعد كافياً قبول تقارير اختبارات المصنع وحدها، بل يجب طلب شهادات المواد المتكاملة مع الجلفنة، بما في ذلك بيانات الشد قبل وبعد المعالجة من عينات لحام نموذجية تم تصنيعها في ظروف متطابقة.
لماذا تختار شركة هونغتنغ فينغدا كشريك في مجال الفولاذ الإنشائي الجاهز للجلفنة؟
بصفتها شركة صينية رائدة في تصنيع وتصدير الفولاذ الإنشائي، تُولي هونغتنغ فينغدا اهتمامًا بالغًا بتوافق عملية الجلفنة في جميع مراحل الإنتاج، بدءًا من اختيار المواد الخام (مع ضبط نسب السيليكون/المنغنيز لضمان تفاعل ثابت بين الحديد والزنك) وصولًا إلى التغليف النهائي (صناديق مهواة لمنع تراكم الرطوبة). نوفر إمكانية تتبع كاملة: فكل لفة وقطعة تحمل رمز الاستجابة السريعة (QR) الذي يربطها بتقارير محاكاة الجلفنة، وسجلات الفحص بالموجات فوق الصوتية، وخرائط سُمك الطلاء.
سواء كنت تقوم بتقييم عوارض Z لهيكل تركيب مزرعة الطاقة الشمسية أو تحديد عوارض A572 Gr.65 لمحطة لوجستية ساحلية، فإن فريقنا الهندسي يدعم تقييمك الفني من خلال نمذجة خصائص اللحام المجانية، وتحسين معلمات الجلفنة، وتنسيق شهادات الطرف الثالث (SGS، BV، CE، ISO).
اتصل بنا اليوم لطلب ما يلي: (1) تقارير توافق الجلفنة للدرجة والسمك اللذين اخترتهما؛ (2) اختبار عينة اللحام وفقًا لمعيار ASTM E8/E8M؛ (3) نطاقات عملية الجلفنة المخصصة والمتوافقة مع مواصفات حوض الطلاء الخاص بشريكك في الطلاء.
