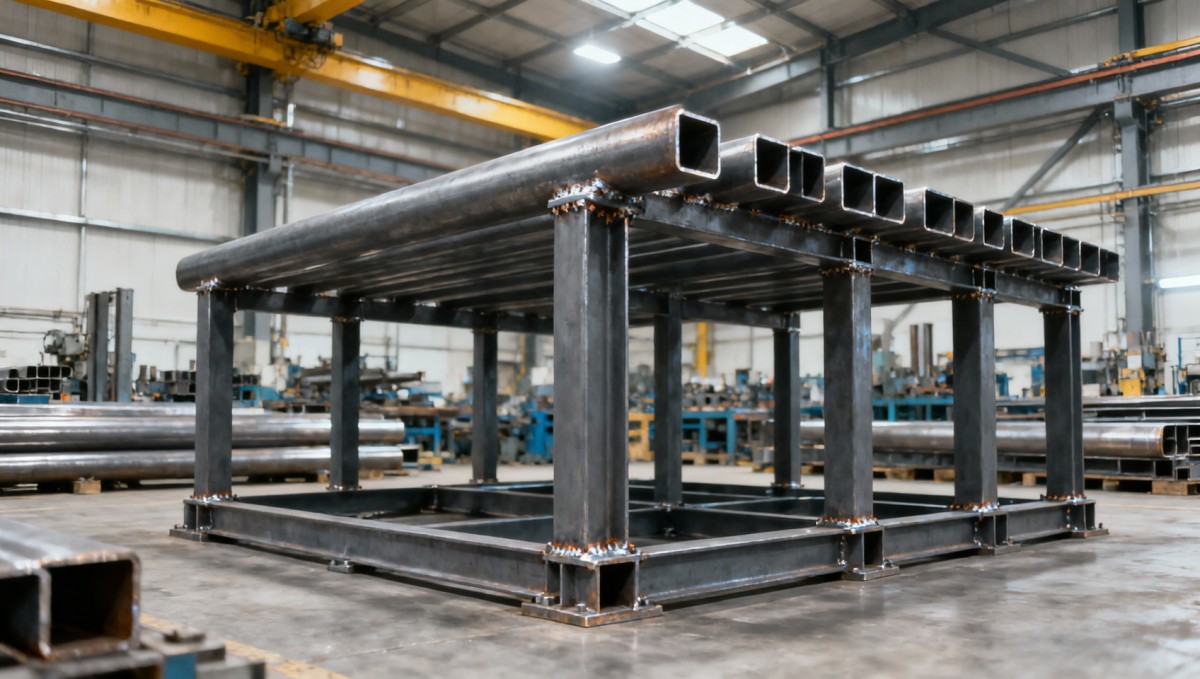

قد يبدو الإطار ذا أبعاد كافية في الرسم، لكنه قد يتصرف بصورة مختلفة جدًا بمجرد تحمله لأحمال السقف أو المعدات أو ضغط الرياح أو صدمات المركبات المتكررة. وغالبًا لا يرجع السبب إلى الوزن الاسمي للصلب وحده، بل إلى العلاقة بين أبعاد الأنابيب الفولاذية وطريقة انتقال القوى عبر الإطار.

بالنسبة للمقيّمين الفنيين، يجب النظر معًا إلى القطر الخارجي أو العمق الكلي للمقطع، وسماكة الجدار، وهندسة الزوايا، والطول غير المدعوم، ودرجة المادة. فالأنبوب الأكبر ليس بالضرورة الخيار الأفضل تلقائيًا، والجدار الأكثر سماكة ليس دائمًا الأكثر كفاءة. ويعتمد المقطع الصحيح على ما إذا كان العنصر تحكمه الضغوط المحورية أو الانحناء أو الالتواء أو الانبعاج الموضعي أو قوة الوصلة أو حدود قابلية الخدمة، أو مزيج من هذه الحالات.

تركز هذه المناقشة على المقاطع الإنشائية المجوفة المستخدمة في الإطارات الملحومة، وقواعد الآلات، والمباني المعيارية، والرفوف، والمنشآت الزراعية، ودعامات المعدات، والتصنيع الصناعي. كما توضح أهمية المواصفات البعدية الدقيقة عند توريد الأنابيب أو المكونات الإنشائية المشكلة على البارد حسب الطلب وفقًا لمتطلبات ASTM أو EN أو JIS أو GB أو متطلبات خاصة بالمشروع.

قدرة التحمل ليست رقمًا واحدًا

عندما يسأل شخص ما عن مقدار الحمل الذي يمكن أن يحمله أنبوب فولاذي، فإن الإجابة الصحيحة فنيًا هي: يعتمد ذلك على نمط التحميل وهندسة الإطار. فالعمود الرأسي تحت ضغط مركزي يُقيّم بطريقة تختلف عن العارضة التي تحمل حمل سقف موزعًا. والدعامة القطرية تتعرض لدورات شد وضغط. وقد يتحكم الانحراف في أنبوب مستطيل مستخدم ككابولي قبل وقت طويل من بلوغه إجهاد الخضوع الاسمي.

في التصميم العملي للإطارات، تشمل الفحوصات الأهم عادةً ما يلي:

• القدرة المحورية: مقاومة الشد أو الضغط المباشر.
• قدرة الانحناء: مقاومة عزم الانحناء.
• قدرة القص: مقاومة الأحمال العرضية قرب المساند أو الأحمال المركزة.
• مقاومة الانبعاج: الاستقرار تحت الضغط، بما في ذلك الانبعاج الكلي والموضعي.
• الانحراف والاهتزاز: أداء قابلية الخدمة تحت أحمال التشغيل.
• قدرة الوصلات: قدرة الوصلات الملحومة أو المثبتة بالمسامير أو المزودة بألواح تقوية على نقل القوى المطبقة.

قد يكون الأنبوب قويًا بما يكفي من حيث خصائص المادة الخالصة، لكنه يظل غير مناسب لأنه ينبعج عند طول كبير غير مدعوم، أو ينحرف بصورة مفرطة، أو تكون سماكة جداره غير كافية للوصلة، أو لا يستطيع تحمل القوى الموضعية الناتجة عن مسمار أو صفيحة قاعدة أو لحام.

تحدد الأبعاد الخارجية الصلابة بدرجة أكبر مما يتوقعه كثير من المشترين

للحجم الخارجي للأنبوب — قطره الخارجي في المقطع المجوف الدائري (CHS)، أو عرضه وعمقه في المقطع المجوف المربع والمستطيل (SHS وRHS) — تأثير كبير في صلابة الانحناء. ويرجع ذلك إلى أن الفولاذ الأبعد عن خط مركز المقطع يساهم بشكل غير متناسب في العزم الثاني للمساحة، الذي يُسمى عادةً عزم القصور الذاتي، I.

بالنسبة للعارضة، يرتبط الانحراف ارتباطًا وثيقًا بنسبة البحر إلى الصلابة. وبصورة مبسطة، تعني قيمة EI الأعلى انحرافًا أقل، حيث إن E هو معامل مرونة الفولاذ وI هو عزم القصور الذاتي للمقطع. وبما أن الفولاذ الإنشائي له معامل مرونة متشابه عمومًا بغض النظر عن الدرجة، فإن تغيير هندسة الأنبوب يكون عادةً الطريقة الأكثر مباشرة لتحسين الصلابة.

فكر في أنبوبين مستطيلين لهما مساحة فولاذ متقاربة. يؤدي المقطع الأعمق عمومًا أداءً أفضل بكثير عندما يحدث الانحناء حول محوره القوي. إذ يؤدي إبعاد المادة عن المحور المحايد إلى معامل مقطع أكبر، Z، مما يحسن مقاومة الانحناء. ولهذا السبب، يمكن لمقطع RHS عندما يكون جانبه الأعمق رأسيًا أن يحمل انحناءً ناتجًا عن الجاذبية أكبر بكثير من مقطع RHS نفسه عند تدويره 90 درجة.

من السهل إغفال قرار الاتجاه هذا في مستندات الشراء. فالمواصفة التي تذكر فقط “100 × 50 × 4 mm RHS” دون تحديد اتجاه العنصر ومستوى التحميل وترتيب الوصلات قد تترك فرق التصنيع أمام غموض غير ضروري.

تؤثر سماكة الجدار في أكثر من وزن المقطع

غالبًا ما تُعامل سماكة الجدار باعتبارها ترقية بسيطة للقدرة: زيادة السماكة تعني زيادة القوة. ورغم صحة ذلك إلى حد ما، فإن للسماكة عدة تأثيرات منفصلة تستحق التقييم كل منها على حدة.

تزيد الجدران الأكثر سماكة مساحة المقطع العرضي، مما يحسن قدرة الشد والضغط المحورية الاسمية. كما تزيد معامل المقطع وعزم القصور الذاتي، رغم أن زيادة متواضعة في البعد الخارجي قد تحقق فائدة أكبر في الصلابة من زيادة مكافئة في سماكة الجدار. لذلك، عندما يتحكم الانحناء والانحراف، قد يكون تكبير المقطع أكثر كفاءة في استخدام المواد من مجرد اختيار سماكة أكبر بكثير.

تكتسب السماكة أهمية خاصة عندما يتحكم السلوك الموضعي. فقد تتعرض الأنابيب ذات الجدران الرقيقة لانبعاج صفائحي موضعي في الأوجه المسطحة لمقطع RHS أو SHS قبل أن يصل الفولاذ إلى إجهاد الخضوع المتوقع. ويكمن الاهتمام الرئيسي في نسبة العرض إلى السماكة لعناصر الجدار. فالوجه العريض والرقيق أكثر عرضة للتموج أو الانبعاج إلى الداخل تحت الضغط؛ بينما توفر نسبة جدار أكثر تماسكًا أداءً لدنًا أو مرنًا أكثر موثوقية وفقًا لقواعد التصميم بالكود.

كما يجعل تصميم الوصلات سماكة الجدار أمرًا حاسمًا. فقد يكون جدار الأنبوب كافيًا على امتداد العنصر، لكنه رقيق جدًا عند وصلة مثبتة بالمسامير، حيث يصبح التحمل أو التمزق أو الثقب أو تشوه الجدار الموضعي مصدر قلق. ويتطلب اللحام على الأنابيب الرقيقة تحكمًا دقيقًا بالقدر نفسه. إذ يمكن لإدخال حرارة مفرطة أن يشوه المقطع، بينما قد تُدخل اللحامات المركزة إجهادات موضعية لا تظهر في حساب أساسي للعارضة.

عناصر الضغط: قد يفوق الطول حجم المقطع أهميةً

توضح الأعمدة والدعامات وعناصر التدعيم الضاغطة سبب عدم إمكانية اختيار أبعاد الأنابيب الفولاذية بمعزل عن غيرها. فقد يحمل أنبوب قصير قوة ضغط عالية استنادًا إلى مساحة مقطعه العرضي ومقاومة الخضوع بدرجة كبيرة. ومع زيادة الطول غير المدعوم، يصبح الانبعاج الكلي أكثر تأثيرًا.

غالبًا ما يُعبّر عن المعامل الحاكم بالنحافة، التي تربط طول الانبعاج الفعال بنصف قطر القصور، r. وتزيد أبعاد الأنبوب الأكبر عمومًا قيمة r، ما يجعل العنصر أقل نحافة وأكثر استقرارًا. لكن الطول الفعال مهم بالقدر نفسه. إذ يمكن لتقييد النهايات ونقاط التدعيم وانجراف الإطار وصلابة الوصلات أن تغير حالة الانبعاج بشكل كبير.

من الأخطاء الشائعة في الشراء مقارنة سماكات الجدار فقط: مثل اختيار أنبوب مربع بقطر 80 mm أثقل بدلًا من التحقق مما إذا كان أنبوب مربع بقطر 100 mm بجدار أنسب قد يوفر مقاومة انبعاج أفضل بكتلة مماثلة أو أقل. فالحل الأخير غالبًا ما يضع كمية أكبر من الفولاذ بعيدًا عن مركز الثقل، مما يزيد نصف قطر القصور ويحسن كفاءة الضغط.

بالنسبة لعناصر الضغط، ينبغي للمقيّمين تأكيد ما إذا كان التصميم يستخدم طول العنصر الصافي الفعلي، أو معامل طول فعال محددًا بالكود، وخصائص المحور الأضعف للمقطع المختار. وتتصرف الأنابيب المربعة والدائرية بصورة أكثر تجانسًا في الاتجاهات المختلفة من الأنابيب المستطيلة، لكن عناصر RHS يمكن أن تكون فعالة للغاية عندما يُحاذى محورها الأقوى مع اتجاه الحمل الرئيسي ويُوفر التقييد الجانبي بصورة صحيحة.

يغير شكل المقطع طريقة سلوك الإطار

الأنابيب الدائرية والمربعة والمستطيلة ليست قابلة للاستبدال لمجرد تشابه مساحتها الاسمية أو كتلتها. فلكل شكل توازن مختلف بين سهولة التصنيع والسلوك الالتوائي والصلابة الاتجاهية وإمكانية الوصول إلى الوصلات.

بالنسبة للإطارات المعرضة للالتواء — مثل دعامات المعدات اللامركزية، وهياكل اللافتات، والتجميعات الكابولية، وإطارات الآلات ذات التحميل غير المنتظم — توفر الأنابيب الفولاذية المغلقة ميزة مهمة مقارنة بالمقاطع المفتوحة. إذ يوفر شكلها المغلق صلابة التوائية أكبر بكثير. ومع ذلك، لا ينبغي افتراض غياب الطلب الالتوائي: فالوصـلات اللامركزية ومسارات الأحمال غير المتساوية والملحقات الملحومة قد تُحدث التواءً حتى في الإطارات التي تبدو بسيطة ظاهريًا.

تزيد درجة الفولاذ القوة، لكنها لا تحل مشكلة الصلابة

يمكن للفولاذ عالي المقاومة أن يزيد مقاومة التصميم للأنبوب عندما يكون الخضوع هو الحالة الحاكمة. وقد يسمح ذلك بتقليل سماكة الجدار أو برفع تصنيف الحمل للهندسة نفسها، وفقًا لمعيار التصميم المعمول به. لكن اختيار الدرجة لا يغير بصورة جوهرية معامل مرونة الفولاذ. فالأنبوب ذي حد الخضوع الأعلى لن ينحرف تلقائيًا بدرجة أقل تحت حمل الخدمة.

يهم هذا التمييز في المنشآت ذات تفاوتات صارمة للمحاذاة أو الكسوة أو الزجاج أو الناقلات أو المعدات. فإذا كانت المشكلة هي الترخيم المفرط أو الاهتزاز أو انجراف الإطار، فقد يكون الحل بُعدًا خارجيًا أكبر أو بحرًا أقصر أو تدعيمًا إضافيًا أو مسار حمل مُراجعًا، وليس مجرد مادة بدرجة أعلى.

ينبغي أن تحدد وثائق المواد المعيار والدرجة المعنيين، وحدود التركيب الكيميائي عند الحاجة، والخصائص الميكانيكية، والتفاوتات البعدية. وبالنسبة للأنابيب الإنشائية والمكونات المصنعة الموردة دوليًا، ينبغي لفريق المشروع أيضًا التحقق مما إذا كان المعيار المحدد يغطي شكل المنتج الجاري توريده. فمتطلبات ASTM وEN وJIS وGB ليست قابلة للتبادل تلقائيًا دون مراجعة هندسية.

البعد الاسمي ليس سوى البداية

تستخدم حسابات التصميم عادةً خصائص المقطع الاسمية أو المحددة، لكن جودة التصنيع تعتمد على بقاء الأبعاد الفعلية ضمن التفاوتات المسموح بها. ويمكن أن يؤثر العرض الخارجي والعمق والقطر وسماكة الجدار ونصف قطر الزاوية والاستقامة والالتواء والطول جميعها في التركيب والأداء.

تكون سماكة الجدار حساسة بصفة خاصة في المقاطع المجوفة لأن حتى التخفيض البسيط يؤثر في المساحة والنحافة الموضعية وسلوك اللحام وتحمل الوصلات. وينبغي للمشترين الفنيين تحديد ما إذا كان الفحص يستند إلى السماكة الاسمية أو الحد الأدنى المسموح به للسماكة أو معيار تفاوت محدد. كما ينبغي لهم تحديد مواضع أخذ قياسات السماكة، خاصةً للقطاعات المشكلة على البارد التي تختلف هندسة زواياها عن مناطق الجدار المسطحة.

بالنسبة للإطارات الملحومة، لا تمثل الاستقامة والتربيع مجرد مسائل شكلية. إذ يمكن للعيوب الابتدائية أن تزيد تأثيرات المرتبة الثانية في عناصر الضغط وأن تخلق مشكلات تجميع عند الوصلات المثبتة بالمسامير. ويستحق الإطار المصمم جيدًا تحكمًا بعديًا منضبطًا بالقدر نفسه أثناء القطع والتشكيل واللحام والفحص النهائي.

قد تصبح الوصلات الحلقة الأضعف

تكون لقدرة الأنبوب المحسوبة كعنصر قيمة محدودة إذا لم تستطع الوصلة نقل الحمل. إذ تُدخل وصلات الإطار إجهادات مركزة تكون غالبًا أشد من الإجهادات في منتصف بحر العنصر. فقد يتسطح جدار أنبوب رقيق تحت مجموعة مسامير؛ وقد تُحدث صفيحة النهاية خضوعًا موضعيًا؛ وقد يتطلب عنصر فرعي ملحوم على وتر تدعيمًا أو تقييمًا مفصلًا لوصلة أنبوبية.

قبل اعتماد أبعاد الأنابيب الفولاذية نهائيًا، ينبغي للمقيّمين الفنيين طرح أسئلة عملية: هل توجد مساحة داخلية كافية للمسامير أو ألواح الإسناد؟ هل سيدعم الجدار لحام الزاوية أو اللحام الأخدودي المطلوب؟ هل توزع صفيحة القاعدة حمل العمود بصورة كافية؟ هل هناك حاجة إلى مقويات قرب الوصلات ذات الأحمال العالية؟ هل يمكن تصنيع الهندسة المقترحة بشكل متكرر دون تشوه؟

تكتسب هذه الأسئلة أهمية خاصة لمكونات الفولاذ الإنشائي OEM. فقد يتمكن المورد من تصنيع المقطع المطلوب، لكن مراجعة قابلية التصنيع يمكن أن تحدد تعديلات تحافظ على هدف التصميم مع تقليل صعوبة اللحام أو مخاطر المناولة أو الاستخدام غير الضروري للمواد.

تسلسل اختيار منضبط للإطارات الإنشائية

بدلًا من اختيار أنبوب من جدول الأوزان ثم العمل بصورة عكسية، ابدأ بدور العنصر في الإطار. حدد تركيبات الأحمال الحاكمة واتجاه الحمل والبحر أو الطول الفعال وظروف المساند وترتيب التدعيم وتخطيط الوصلات. ثم قارن المقاطع المرشحة بناءً على مساحة المقطع وعزم القصور الذاتي ومعامل المقطع ونصف قطر القصور ونحافة الجدار وقدرة الوصلات المتاحة.

تحقق من حالات الحد الأقصى وحالات قابلية الخدمة بشكل منفصل. فقد يكون العنصر الذي ينجح في تصميم المقاومة غير مناسب إذا انحرف بصورة مفرطة أو نقل اهتزازًا أو أحدث حركة غير مقبولة عند واجهات المعدات. وعندما تكون بدلات التآكل أو الجلفنة أو الطلاءات أو التعرض البيئي طويل الأجل مهمة، ينبغي إدراجها في المواصفة بدلًا من تركها كتعديل شراء متأخر.

بالنسبة للمشروعات العالمية، تقلل الوثائق الواضحة خطر استلام أنابيب متشابهة بصريًا لكنها غير مناسبة ميكانيكيًا. وينبغي أن يوضح الطلب الكامل حجم المقطع وسماكة الجدار والدرجة ومعيار المنتج الحاكم وتفاوت الطول وحالة السطح ومتطلبات الاختبار أو الفحص، وما إذا كان نطاق التوريد يشمل القطع أو الثقب أو اللحام أو التجميع أو المعالجة الوقائية.

جعل أبعاد الأنابيب الفولاذية مناسبة للإطار بأكمله

نادراً ما يكون الأنبوب الأكثر اقتصادية هو أخف مقطع على الورق أو أكثر سماكة جدار متاحة. بل هو المقطع الذي يفي بمتطلبات القوة والاستقرار والصلابة والوصلات والتصنيع والتوريد كنظام منسق. وقد تكون زيادة الأبعاد الخارجية الاستجابة الأكثر كفاءة للانحناء أو الانبعاج. وقد تكون زيادة سماكة الجدار ضرورية لمقاومة الانبعاج الموضعي والوصلات المتينة. وقد يؤدي التغيير من RHS إلى SHS أو CHS إلى تحسين السلوك تحت الأحمال متعددة الاتجاهات أو الالتوائية.

عند تقييم الأنابيب الفولاذية الإنشائية، تعامل مع الأبعاد كمتغيرات تصميم لا كتسميات في الكتالوج. راجعها إلى جانب طول العنصر واتجاهه ودرجة الفولاذ وتفاصيل الوصلات والمعايير المعمول بها. ويمنح هذا النهج فرق المشروع أساسًا أوضح للاعتماد الفني ويساعد المصنعين على ترجمة القصد الهندسي إلى مكونات فولاذية إنشائية متسقة وقابلة للتنفيذ.
