بالنسبة لمديري مراقبة الجودة والسلامة، نادرًا ما تكون حواجز حماية الآلات مهمة بسيطة من نوع «ركّبها وانسها». يجب أن يمنع الحاجز الوصول إلى الحركة الخطرة، وأن يظل مرئيًا بما يكفي ليعمل المشغلون بثقة، وأن يتحمل التلامس اليومي، وأن يواصل أداءه بعد التعرض لرذاذ الزيت والرطوبة وإجراءات التنظيف وحركة الإنتاج المعتادة. في العديد من البيئات الصناعية، توفر صفائح الشبك المجلفن طريقة عملية لتحقيق التوازن بين هذه المتطلبات.

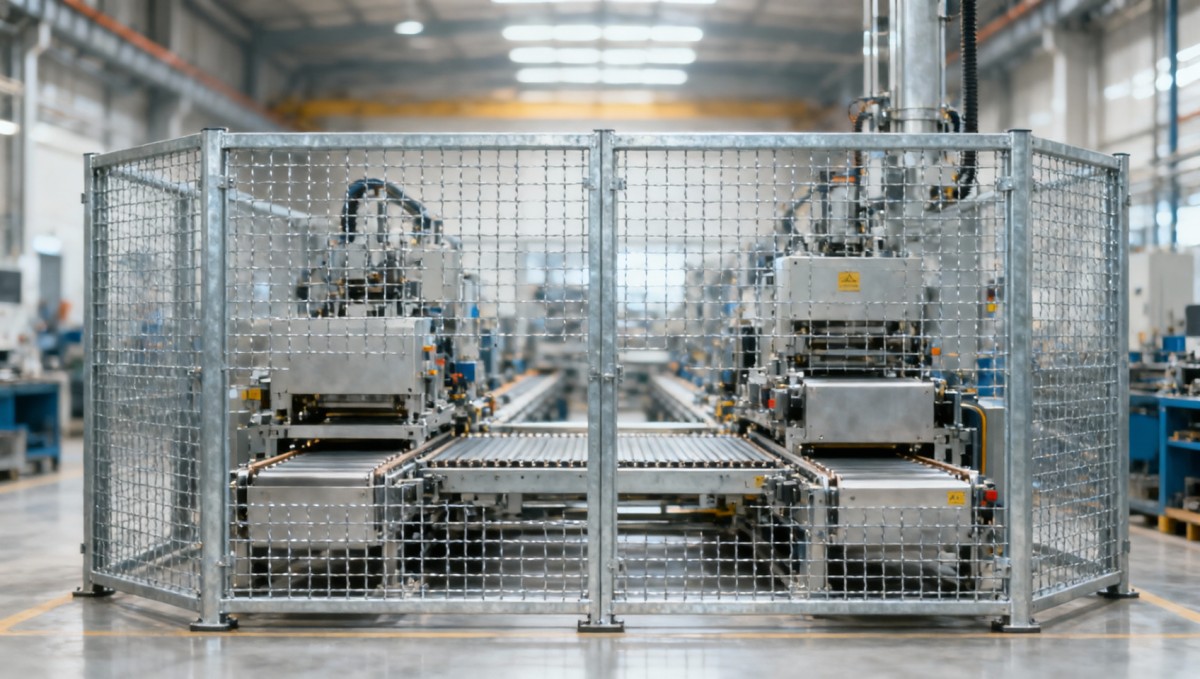

يُستخدم شبك الفولاذ المجلفن كألواح حشو لحواجز المحيط، وخلايا الروبوتات، وأغلفة السيور الناقلة، وأغطية نقل الحركة بالحزام، والفواصل ذات الوصول المقيّد، ويُنشئ حاجزًا ماديًا دون تحويل منطقة الإنتاج إلى صندوق مغلق يحجب الرؤية. يدعم الهيكل المفتوح خطوط الرؤية وتدفق الهواء، بينما يوفر السطح المطلي بالزنك طبقة مفيدة من مقاومة التآكل لبيئات المصانع الصعبة.

والنتيجة ليست مجرد سياج حول آلة. فعند تحديد المواصفات والدعم والتثبيت والفحص بشكل صحيح، تصبح الحماية بالشبك جزءًا من نظام تشغيل أكثر أمانًا، يساعد الأشخاص على إدراك المخاطر واحترام حدود الوصول وتحديد حالات الآلات غير الطبيعية قبل تفاقمها.

لماذا تحتاج حماية الآلات إلى أكثر من لوح قوي

قد يبدو حاجز السلامة متينًا، ومع ذلك لا يكون مناسبًا للخطر الذي صُمم للسيطرة عليه. والسؤال الرئيسي ليس ما إذا كان الشخص يستطيع رؤية الشبك، بل ما إذا كان الحاجز يمنع وصول اليد أو الإصبع أو الذراع أو الأداة أو الملابس الفضفاضة إلى منطقة الخطر أثناء التشغيل العادي أو التنظيف أو الضبط أو سوء الاستخدام المتوقع.

غالبًا ما تُركب حواجز الآلات حول الأعمدة الدوارة والتروس وناقلات السلاسل ورؤوس القطع ومعدات المناولة الآلية والمكابس وخلايا اللحام والسيور الناقلة. ينطوي كل تطبيق على مخاطر مختلفة. قد يحتاج سياج محيطي حول خلية روبوت إلى تحديد منطقة محمية والعمل مع أبواب وصول مزودة بتعشيق. أما الحاجز المحكم حول ناقل حركة بالحزام فقد يحتاج إلى فتحات أصغر بكثير لأن العمال يمكنهم الوقوف مباشرة بجوار الخطر.

لهذا السبب، ينبغي لمديري السلامة تجنب اختيار الشبك استنادًا فقط إلى وصف عام مثل «شديد التحمل» أو «صناعي». يؤثر حجم الفتحة وقطر السلك وصلابة اللوح والمسافة عن الخطر وتصميم الإطار ونقاط التثبيت وترتيب الأبواب جميعها في الأداء الوقائي الفعلي للحاجز. تعد صفائح الشبك المجلفن مادة متعددة الاستخدامات، لكنها يجب أن تُدمج هندسيًا في تصميم الحماية الصحيح.

كيف تسهم صفائح الشبك المجلفن في حماية أكثر أمانًا

الرؤية الواضحة تدعم السلوك الأكثر أمانًا

قد تكون الحواجز المصنوعة من الصفائح المعدنية المعتمة مناسبة عندما يكون الاحتواء أو خفض الضوضاء أو التدريع هو الأولوية الرئيسية. لكنها قد تخفي أيضًا المنتجات العالقة أو المكونات التالفة أو المخلفات المتراكمة أو سلوك المشغل غير الآمن. تحافظ ألواح الشبك على اتصال بصري مع المعدات المحمية. يمكن للمشغلين التحقق من خلو السير الناقل، ويمكن للمشرفين مراقبة خلية روبوت من خارج الحدود، ويمكن لفنيي الصيانة تحديد المشكلات الواضحة قبل فتح نقطة وصول.

لا تُغني الرؤية عن أنظمة التعشيق أو إجراءات القفل/وضع البطاقة أو الإشراف المدرّب. لكنها تجعل التحكم اليومي أسهل. فالحاجز الذي يتيح للأشخاص رؤية العملية يكون أقل عرضة للتجاوز لمجرد أن المشغلين يشعرون بأنهم يعملون «دون رؤية».

التهوية تقلل المشكلات المرتبطة بالاحتواء

قد تولد المحركات وأنظمة القيادة وأنظمة اللحام ومعدات المعالجة حرارة أو غبارًا أو بخارًا أو رواسب محمولة في الهواء. يسمح النمط المفتوح للشبك الفولاذي بتدوير الهواء بحرية أكبر مقارنةً باللوح المصمت المغلق بالكامل. ويمكن أن يقلل ذلك من تراكم الحرارة حول المعدات ويساعد فرق المنشأة في الحفاظ على تهوية فعالة دون قطع فتحات إضافية في الحاجز لاحقًا.

في العمليات كثيرة الغبار، يجعل الشبك أيضًا ظروف النظافة والترتيب أكثر وضوحًا. ومع ذلك، ينبغي أن يأخذ تصميم الفتحات دائمًا في الاعتبار المادة التي تتم معالجتها. فقد يتطلب الغبار الناعم القابل للاشتعال أو الأبخرة المسببة للتآكل أو مخاطر الرذاذ استراتيجية احتواء أكثر تخصصًا من الحماية القياسية بالشبك وحدها.

الجلفنة تدعم المتانة في ظروف المصانع الفعلية

تتعرض حواجز الآلات بصورة متكررة للتكاثف ورذاذ الغسيل ومواد التنظيف الكيميائية وسوائل تشغيل المعادن والهواء الرطب والصدمات العرضية من العربات أو قطع العمل. يمكن أن يتطور التآكل السطحي في الفولاذ العاري، مما يضعف المظهر ويعقّد التنظيف ويؤثر في النهاية في السلامة الهيكلية. تساعد اللمسة النهائية المجلفنة في حماية الركيزة الفولاذية من خلال إضافة طلاء زنك يقاوم التآكل في العديد من البيئات الصناعية الشائعة.

بالنسبة لفرق الجودة، يهم ذلك لأن الحاجز الذي يبقى سليمًا وذا مظهر جيد يكون أكثر احتمالًا لاستمراره في الخدمة كما هو مقصود. يجب مع ذلك معالجة الصدأ حول الحواف المقطوعة واللحامات والمثبتات أو الطلاء المتضرر أثناء الفحص. تحسن الجلفنة القدرة على التحمل؛ لكنها لا تلغي الحاجة إلى فحوصات الحالة أو اختيار المواد المناسبة في البيئات شديدة التآكل.

الألواح الصلبة تحدد حدود الوصول

قد يكون السياج السلكي المرن مفيدًا في بعض التطبيقات المؤقتة، لكن حماية الآلات الدائمة تستفيد عمومًا من الألواح المستقرة والمؤطرة. يمكن لحام صفائح الشبك المجلفن أو تثبيتها بالمسامير أو احتواؤها داخل إطارات فولاذية إنشائية لإنشاء مناطق حماية محددة. وعند إقرانها بأعمدة وصفائح قاعدة وأبواب ومثبتات مصممة بشكل صحيح، يساعد الشبك في إنشاء حاجز يصعب تحريكه أو رفعه أو تشويهه بشكل عرضي.

في التركيبات الأكبر، يكون الهيكل الداعم مهمًا بقدر أهمية الشبك نفسه. يمكن اختيار فولاذ الزوايا ومقاطع القنوات والقطاعات المشكلة على البارد ومكونات الإطار المصنعة لتناسب بحور الألواح وظروف الأرضية وأحمال الأبواب والتخطيط المطلوب. لا يكون الحاجز أكثر موثوقية من أضعف وصلة فيه.

حجم الفتحة والمسافة: القرار الذي يستحق أكبر قدر من الاهتمام

من أكثر الأخطاء شيوعًا في حماية الآلات افتراض أن الفتحات الأصغر تحل كل مشكلة تلقائيًا. في الواقع، تعتمد الفعالية الوقائية على العلاقة بين فتحة الشبك والمسافة عن الخطر. قد تكون الفتحة الأكبر مقبولة عندما يوضع الحاجز على مسافة كافية. ويمكن أن تكون الفتحة نفسها غير آمنة عند تركيبها بالقرب من نقطة انحشار أو مكوّن دوار.

توفر لوائح ومعايير سلامة الآلات ذات الصلة إرشادات بشأن مسافات الأمان ومنع الوصول. وبحسب موقع المشروع ونوع المعدات، قد تحتاج الفرق إلى مراعاة المتطلبات المرتبطة بتوقعات OSHA أو مبادئ سلامة الآلات ISO أو معايير EN أو اللوائح المحلية. ينبغي تأكيد المعيار الواجب التطبيق من قبل أخصائي السلامة المسؤول أو مُصنّع الآلة أو مقيّم المخاطر المؤهل.

قبل اعتماد مواصفة الشبك، اطرح أسئلة عملية:

• ما الجزء من الجسم الذي قد يصل بشكل معقول نحو الخطر؟
• ما أصغر بُعد للفتحة، بما في ذلك أي فجوات عند حواف الألواح والأبواب والأعمدة وخطوط الأرضية؟
• ما المسافة بين سطح الشبك ونقطة الخطر؟
• هل يمكن أن ينثني اللوح إلى الداخل تحت القوة العادية أو الصدمة؟
• هل يستمر الخطر في الحركة بعد فتح باب الحاجز؟
• هل يمكن للعامل الوصول فوق الحاجز أو تحته أو حوله؟

غالبًا ما تكشف هذه الأسئلة نقاط ضعف لا تكون واضحة في رسم المخطط. لا يمكن لصفيحة شبك مجلفن جيدة الصنع أن تعوّض فجوة أرضية كبيرة أو فتحة كابل غير محمية أو بابًا يفتح دون إيقاف الحركة الخطرة.

المواضع التي تعمل فيها الحماية بالشبك المجلفن بكفاءة خاصة

خلايا الإنتاج المؤتمتة مناسبة بطبيعتها. توفر ألواح الشبك المحيطية خطوط رؤية حول الروبوتات وآلات رص المنصات ومحطات التجميع الآلية وأنظمة مناولة المواد. يمكن دمج الأبواب المزودة بتعشيق في مواقع الخدمة، بينما تحدد الألواح الثابتة حدودًا واضحة لمنطقة مقيّدة.

أنظمة السيور الناقلة تستفيد أيضًا من حواجز الشبك حيث تخلق نقاط الانحشار ومناطق النقل والبكرات والأحمال المتحركة مخاطر تعرّض. ينبغي أن يراعي الحاجز تدفق المنتج والوصول للتنظيف وأي حاجة للوصول في حالات الطوارئ، دون السماح بنقاط وصول غير آمنة إلى الداخل.

حماية نقل القدرة استخدام شائع آخر. يمكن للشبك الفولاذي المؤطر حماية ناقلات الحركة بالحزام والتروس المسننة والسلاسل والوصلات والأعمدة الدوارة، عندما يحافظ التصميم على الخلوصات المناسبة ولا يسبب مخاطر تشابك أو صيانة.

مناطق اللحام والتصنيع والتغليف قد تستخدم صفائح الشبك المجلفن لفصل مناطق العمل أو حماية المعدات الآلية أو التحكم في وصول المشاة. عند وجود وميض قوس اللحام أو الشرر أو الشظايا الساخنة أو إشعاع العملية، قد يلزم دمج الشبك مع حواجز مناسبة أو مواد حماية صلبة بدلًا من اعتباره حلًا كاملًا بمفرده.

تفاصيل المواصفات التي ينبغي لفرق الجودة التحقق منها قبل الإصدار

وصف الشراء الذي يذكر فقط «لوح شبك مجلفن» يترك مجالًا واسعًا للتفسير. ينبغي لفرق الجودة والسلامة تحديد الخصائص التي تؤثر في الأداء وقبول الفحص. وهذا يجعل التواصل مع المورد أكثر وضوحًا ويقلل خطر استلام ألواح تطابق الرسم ولكن لا تناسب التطبيق المقصود.

من المفيد أيضًا التمييز بين الشبك الملحوم وأشكال الشبك الممدد أو المنسوج الأخرى. لكل منها هندسة فتحات وصلابة وسلوك حواف وخصائص تصنيع مختلفة. بالنسبة إلى الحاجز الذي يتطلب أبعاد ألواح متسقة وشبكة مستقرة، غالبًا ما يُختار شبك الأسلاك الملحوم؛ ومع ذلك، ينبغي أن يتبع الاختيار النهائي تقييم المخاطر ومتطلبات التصنيع.

أخطاء التركيب التي يمكن أن تقوض تصميمًا جيدًا

حتى صفائح الشبك المجلفن ذات المواصفات الصحيحة قد تفقد قيمتها المتعلقة بالسلامة بسبب سوء التركيب. لا ينبغي تثبيت الألواح بمعدات يمكن إزالتها بسهولة من جانب الخطر. يجب أن تقاوم نقاط التثبيت الاهتزاز والصدمات المتوقعة. عندما تكون الحواجز قابلة للإزالة لأغراض الصيانة، ينبغي أن توضح المثبتات والإجراءات ضرورة عزل المعدات قبل الإزالة.

انتبه جيدًا إلى نقاط الانتقال: الموضع الذي يلتقي فيه لوح الشبك بجدار أو قاعدة آلة أو أرضية أو حامل كابلات أو إطار باب. فهذه هي المواضع التي تميل فيها فجوات الوصول ومسارات التجاوز إلى الظهور. ينبغي تقييم الحدود الوقائية ككل، لا كمجموعة من المكونات المقبولة كل منها على حدة.

تستحق الأبواب تدقيقًا خاصًا. قد يحتاج باب الوصول إلى تعشيق يوقف الحركة الخطرة قبل إمكان الدخول، خاصة عندما يستطيع الأشخاص دخول مساحة محمية. وإذا كان بإمكان الأفراد البقاء داخل خلية، فقد يحتاج النظام أيضًا إلى تدابير لمنع إعادة التشغيل غير المتوقعة. تقع تدابير التحكم هذه خارج نطاق الشبك نفسه، لكنها ضرورية لحل حماية متكامل.

ينبغي أن يركز الفحص على الحالة والسلوك

يكون فحص الحاجز أكثر فائدة عندما يسأل عما إذا كان الحاجز لا يزال يؤدي وظيفته المقصودة. تحقق من الألواح المنحنية واللحامات المكسورة والتآكل في مناطق الطلاء المتضررة والمعدات المفككة والفتحات المعدلة والمفصلات التالفة والتعديلات غير المصرح بها. ابحث عن أدلة على أن المشغلين يمررون المواد عبر السياج أو يتركون الأبواب مفتوحة بواسطة دعامة أو يزيلون الألواح لتسريع المهام الروتينية. غالبًا ما يشير هذا السلوك إلى أن تصميم الحماية يعيق سير العمل الفعلي ويحتاج إلى تحسين.

يمكن دمج الفحوصات البصرية المجدولة مع مراجعة أكثر تفصيلًا بعد تغييرات المعدات أو نقلها أو الاصطدامات أو أعمال الصيانة الرئيسية. ويوفر توثيق نوع الشبك وموقع اللوح وترتيب المثبتات ونتائج الفحص لمديري الجودة خط أساس مفيدًا للتتبع.

بناء نظام حواجز حول التطبيق، لا حول لوح مخزون

تُعد صفائح الشبك المجلفن القياسية ذات قيمة لمشروعات الحماية المباشرة، لكن العديد من المنشآت تحتاج إلى ألواح مقصوصة حسب المقاس أو مؤطرة لعرض فتحة محدد أو مُعدة للأبواب أو مدمجة مع دعامات إنشائية. يمكن لمورد قادر على توفير الشبك الفولاذي إلى جانب فولاذ الزوايا وفولاذ القنوات والجوائز الفولاذية والقطاعات المشكلة على البارد أو المكونات المصنعة أن يسهّل التنسيق بين تخطيط الحماية والهيكل الداعم.

بالنسبة إلى المشروعات العالمية، ينبغي توصيل مواصفات المواد بمصطلحات فنية واضحة: الدرجة والأبعاد ونمط الشبك ومتطلبات الطلاء ومراجعة الرسم وتفاصيل التصنيع واحتياجات التعبئة وإطار المعايير الذي يطلبه المشتري. يمكن للمصنعين العاملين عبر سلاسل التوريد الموجهة إلى ASTM وEN وJIS وGB المساعدة في مواءمة وثائق المنتج مع متطلبات المشروع المعلنة، لكن ينبغي أن تبقى الموافقة النهائية على السلامة لدى فريق المشروع والامتثال المسؤول.

تدعم صفائح الشبك المجلفن حماية الآلات الأكثر أمانًا لأنها تجمع بين حاجز مادي مرئي وبناء فولاذي متين وخيارات تصنيع قابلة للتكيف. وتظهر أكبر قيمتها عندما تُعامل كجزء من نظام مُقيّم بعناية: موضوعة على مسافات صحيحة من المخاطر، ومؤطرة بإحكام، ومتكاملة مع ضوابط الوصول، ومفحوصة طوال عمرها التشغيلي. وبالنسبة إلى مديري السلامة والجودة، يحول هذا النهج لوح شبك بسيطًا إلى طبقة حماية موثوقة في أرضية المصنع.
