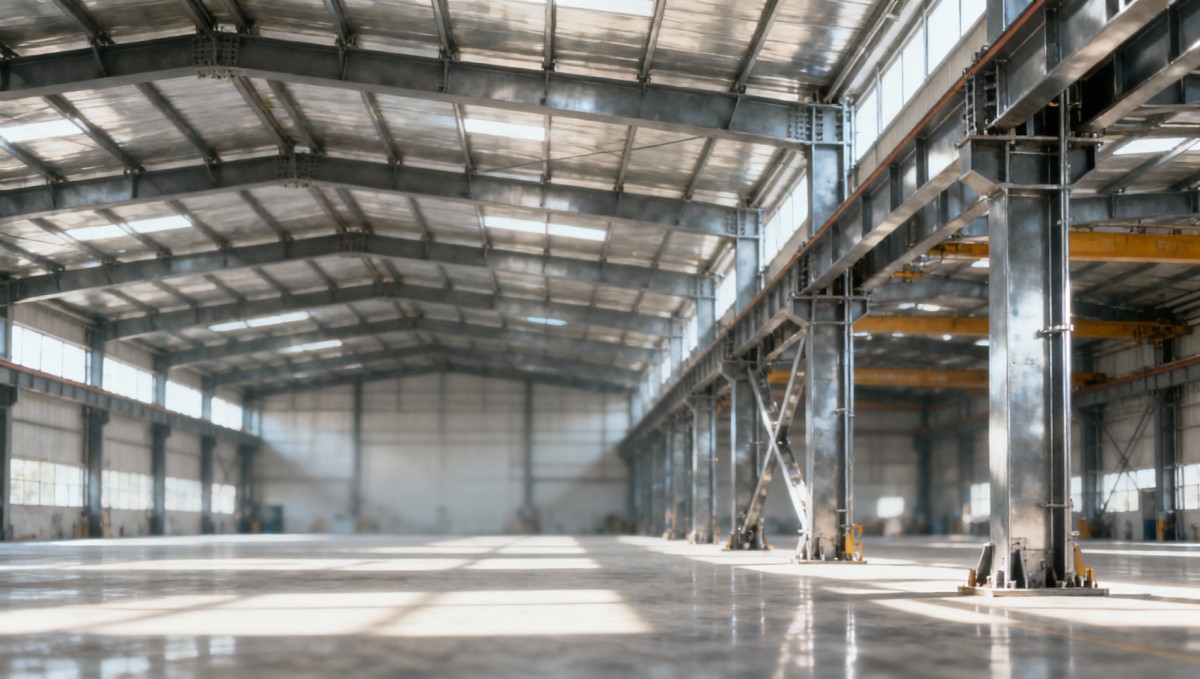

كيف تؤدي الكمرات الفولاذية عبر البحور الطويلة؟

تُستخدم الكمرات الفولاذية على نطاق واسع عندما يحتاج المبنى إلى مساحة أرضية مفتوحة، أو وصول واضح للمركبات، أو مساحة إنتاج غير منقطعة، أو عدد أقل من الأعمدة الداخلية. تعتمد المستودعات، وحظائر الطائرات، والمنشآت اللوجستية، ومباني البيع بالتجزئة، وورش العمل، ومداخل الجسور، والمنشآت الصناعية جميعها على العناصر طويلة البحر لأسباب عملية. والميزة الأساسية واضحة: يوفر الفولاذ قوة كبيرة دون الوزن الذاتي المرتبط بالعديد من الأنظمة الإنشائية البديلة.

لكن الكمرة الكافية على الورق ليست تلقائياً حلاً جيداً للبحور الطويلة. فمع زيادة البحر، يصبح التصميم عادة محكوماً بدرجة أقل بمقاومة المادة البسيطة وبدرجة أكبر بالصلابة، والاستقرار، وظروف الارتكاز، وسلوك الوصلات، وسماحات التصنيع، وقابلية الخدمة. قد تحمل الكمرة الحمل المطلوب بأمان، لكنها قد تتهدل بدرجة تكفي لتشقق التشطيبات، أو لتجمع المياه على السقف، أو لإزعاج المعدات الحساسة، أو لخلق ترخيم مرئي غير مريح.

للتقييم الفني، لا يقتصر السؤال المفيد على: «ما هو البحر الذي يمكن أن تغطيه كمرة فولاذية؟» فلا توجد إجابة عامة مسؤولة عن ذلك. والسؤال الأفضل هو: في ظل تركيبة الأحمال الفعلية، وترتيب التقييد، ومعيار التصميم المعمول به، ما الذي يتحكم في أداء الكمرة؟

لماذا يكون الفولاذ فعالاً عند زيادة البحور

تضع هندسة المقطع على شكل I أو H معظم مادته في الجناحين، بعيداً عن المحور المحايد. وهذه طريقة فعالة لمقاومة الانحناء. تحت أحمال الجاذبية، يكون الجناح العلوي عادة تحت الضغط والجناح السفلي تحت الشد؛ كما أن زيادة عمق المقطع تزيد ذراع العزم بين هاتين القوتين ويمكن أن تحسن كفاءة مقاومة الانحناء بشكل كبير.

يوفر الفولاذ أيضاً سلوكاً مرناً يمكن التنبؤ به. ويمكن للمصممين حساب عزم الانحناء، وقوة القص، والإجهاد، والترخيم باستخدام الطرق الإنشائية المعتمدة، ثم التحقق من النتيجة مقابل الكود ذي الصلة. وفي الأعمال الدولية، يعني ذلك عادة تأكيد متطلبات المشروع المحددة وفق معايير مثل ASTM وEN وJIS وGB، بدلاً من افتراض أن مقطعاً متشابهاً اسمياً قابل للتبادل بين الأسواق.

ومع ذلك، تميل البحور الأطول إلى تضخيم أثر الافتراضات الصغيرة. إذ قد تؤدي زيادة متواضعة في البحر إلى زيادة أكبر بكثير في الترخيم. بالنسبة لكمرة بسيطة الارتكاز تحت حمل موزع بانتظام، يتغير الترخيم تقريباً مع القوة الرابعة للبحر عندما تبقى صلابة المقطع دون تغيير. ولهذا قد تصبح الكمرة التي تؤدي بشكل مريح عبر فتحة متوسطة مرنة بشكل ملحوظ عند مد المقطع نفسه عبر فتحة أكبر.

في الممارسة العملية، غالباً ما تأتي كفاءة البحور الطويلة من استخدام الشكل الإنشائي الصحيح بدلاً من مجرد اختيار مقطع مدرفل أثقل. وقد تكون الكمرة الأعمق، أو الكمرة الصفائحية، أو الكمرة ذات الفتحات السداسية، أو الكمرة الخلوية، أو العنصر المتدرج، أو الجمالون، أو الكمرة المركبة أكثر منطقية حسب التصميم المعماري، وتخطيط الخدمات، وتسلسل التركيب، وقدرة التصنيع المتاحة.

المقاومة ليست سوى جزء واحد من التقييم

يكون الفحص الأول عادة هو قدرة الانحناء. يجب أن تقاوم الكمرة أقصى عزم تصميمي دون خضوع، أو انبعاج موضعي، أو أي فشل آخر في حالة الحد. كما يجب التحقق من القص قرب المساند، لا سيما للكمرات الناقلة ذات الأحمال الثقيلة والمناطق القصيرة التي تحمل ردود أفعال مركزة. وعندما يرتكز حمل نقطي على جناح، قد تصبح متطلبات خضوع الجذع، وسحق الجذع، والمقويات الموضعية أكثر أهمية من حساب الانحناء الكلي.

ومع ذلك، غالباً ما يتم اختيار الكمرة طويلة البحر بناءً على الترخيم بدلاً من المقاومة. قد يتحدد الحد الحاكم بواسطة تصريف مياه السقف، أو أنظمة الأسقف، أو واجهات المباني، أو القواطع، أو قضبان الرافعات، أو المعدات الميكانيكية، أو التوقعات البصرية للمالك. والحد المطبق ليس قاعدة عامة؛ بل ينبغي أن يستند إلى الكود الإنشائي الحاكم، ومواصفات المشروع، والأنظمة التي تدعمها الكمرة.

هذا التمييز مهم أثناء هندسة القيمة. فقد يؤدي تقليل وزن المقطع إلى الإبقاء على قدرة قصوى كافية، لكنه يدفع الترخيم إلى ما يتجاوز حالة خدمة مقبولة. وقد لا تظهر المشكلة الناتجة حتى يتم تركيب التسقيف أو الزجاج أو ألواح الجبس أو الأنابيب أو الأبواب العلوية. وعندئذٍ، نادراً ما يكون استبدال أو تقوية كمرة رئيسية أمراً غير مكلف.

الاستقرار الجانبي هو موضع فشل كثير من افتراضات البحور الطويلة

عندما لا يكون جناح الضغط في الكمرة مقيداً بشكل كافٍ، يمكن أن يتحرك جانبياً ويلتوي. ويُعرف هذا السلوك بالانبعاج الالتوائي الجانبي، ويمكنه تقليل قدرة الانحناء القابلة للاستخدام قبل وقت طويل من وصول الفولاذ إلى مقاومة الخضوع الاسمية. ويزداد الخطر وضوحاً كلما زاد الطول غير المدعم، وخاصة للكمرات الضحلة أو الكمرات التي تحمل الأحمال فوق مركز القص.

قد يوفر سطح السقف، أو بلاطة الأرضية، أو نظام المدادات، أو خط تدعيم منفصل التقييد، ولكن فقط إذا صُمم ووُصل للقيام بذلك. لا يكفي رؤية سطح يلامس جناح الكمرة في الرسم. ينبغي للمقيّمين أن يسألوا عما إذا كان اتجاه السطح، والمثبتات، وعمل الحجاب، وتسلسل التركيب، واتجاه الحمل توفر فعلياً التدعيم المفترض. أثناء التركيب، قد لا يكون التقييد الدائم موجوداً بعد، مما يخلق مسألة مستقلة للاستقرار المؤقت.

تعد حالة الارتكاز مهمة كذلك. فالكمرة التي تم نمذجتها على أنها بسيطة الارتكاز تتصرف بصورة مختلفة عن تلك المصممة لتطوير استمرارية العزم عبر وصلات صلبة. وفي الإطارات الفعلية، لا تكون صلابة الوصلة دائماً مفصلية تماماً أو ثابتة تماماً. وينبغي أن تتوافق الافتراضات الأساسية مع تفاصيل الوصلات التي سيتم تصنيعها وتركيبها فعلياً.

اختيار المقطع: غالباً ما يكون العمق أهم من الدرجة

يمكن للفولاذ عالي المقاومة زيادة مقاومة الانحناء، لكنه لا يحل مشكلة الترخيم بشكل متناسب لأن معامل المرونة يبقى متشابهاً إلى حد كبير عبر أنواع الفولاذ الكربوني الإنشائي التقليدي. وإذا كانت الصلابة هي العامل الحاكم، فإن زيادة العمق تكون غالباً أكثر فعالية من الانتقال إلى درجة خضوع أعلى. وهذه نقطة شائعة للالتباس عندما تركز الفرق على مقاومة الخضوع فقط أثناء الاختيار المبكر للمواد.

قد يضيف العنصر الأعمق مفاضلاته الخاصة: انخفاض الارتفاع الصافي، وصعوبة أكبر في النقل، ووصلات نهاية أكبر، وتعارضات محتملة في التنسيق مع مجاري الهواء أو المرشات. يمكن للكمرات الخلوية والكمرات ذات الفتحات السداسية أن تساعد على تمرير الخدمات عبر الجذع، ولكن يجب تصميم الفتحات هندسياً للقص والإجهادات الموضعية وجودة التصنيع. فهي ليست مجرد كمرات عادية مقطوعة الثقوب.

توفر الكمرات الصفائحية المركبة مساراً آخر عندما تكون المقاطع المدرفلة غير كافية أو غير فعالة. ويمكن تخصيص أبعاد جناحيها وجذعها وفق مخطط العزم والقص. وتتمثل الفائدة في وضع المادة حيث تكون مطلوبة؛ أما التكلفة فهي تعقيد أكبر في التصنيع، والتحكم في اللحام، ومتطلبات الفحص، وأحياناً مهلة توريد أطول. لا يكون التصميم النظري الأخف بالضرورة خيار الشراء الأقل مخاطرة إذا كانت تفاصيله صعبة التنفيذ باستمرار.

تتطلب الوصلات والوصلات الميدانية والتركيب اهتماماً مبكراً

في البحور الطويلة، لا تمثل الكمرة سوى جزء من مسار الحمل. يجب أن تنقل صفائح النهاية، والبراغي، واللحامات، والمقويات، وصفائح الارتكاز، وألواح الأعمدة، والأساسات جميع ردود الأفعال والعزوم بأمان. إن وضع كمرة ثقيلة على جناح عمود صغير الحجم أو وصلة مقعدية ذات تفاصيل خفيفة ينقل نقطة الضعف ببساطة إلى موضع آخر.

يمثل طول النقل قيداً عملياً آخر. قد يكون العنصر الذي يسهل تصميمه كقطعة واحدة صعب الشحن أو التدوير أو التفريغ أو الرفع في الموقع. يمكن للوَصلات الميدانية أن تجعل الخدمات اللوجستية قابلة للإدارة، لكنها تتطلب محاذاة دقيقة، وإجراءً محدداً للربط بالبراغي أو اللحام، ومسؤولية واضحة عن التحكم في السماحات. وبالنسبة للكمرات التي تدعم التشطيبات المعمارية أو أنظمة الرافعات، قد تكون فروق المنسوب الصغيرة عند الوصلة مهمة.

غالباً ما يُحدد التقويس المسبق لتعويض جزء من الترخيم المتوقع للحمل الميت. وينبغي استخدامه بعناية. فالتقويس المسبق لا يزيد مقاومة الكمرة، ولا يلغي الحركة الناتجة عن الحمل الحي، وقد يسبب مشكلات تنسيق إذا لم يتم إبلاغه لمركبي الأسطح ومقاولي الواجهات والأعمال الميكانيكية. وينبغي أن يرتبط التقويس المستهدف بافتراض تحميل واضح بدلاً من اعتباره خاصية تصنيع افتراضية.

قد يغير التعرض البيئي استراتيجية المواد

تستخدم معظم الإطارات الرئيسية طويلة البحر فولاذاً إنشائياً كربونياً مع نظام طلاء أو حماية من الحريق مناسب للتعرض. وفي البيئات المسببة للتآكل، قد يتضمن الحل الصحيح اختيار الطلاء، أو سماحية التآكل، أو تفاصيل التصريف، أو تجنب مصائد المياه، أو الاستخدام الموضعي لمكونات من الفولاذ المقاوم للصدأ. ينبغي أن يتبع اختيار المادة آلية التعرض، لا مجرد تفضيل تسمية مقاومة للتآكل.

على سبيل المثال، في معالجة الأغذية، أو مناولة المواد الكيميائية، أو مناطق المعدات الطبية، أو التركيبات القريبة من البيئة البحرية، قد تُحدد ألواح الفولاذ المقاوم للصدأ للحواجز، أو واجهات التكسية، أو الحوامل، أو الصواني، أو الأجزاء الثانوية المصنّعة. يمكن أن تكون صفيحة الفولاذ المقاوم للصدأ 304L مناسبة عندما تكون مقاومة التآكل وقابلية التشكيل وقابلية اللحام مطلوبة. وتُذكر مقاومة الشد الموردة لها بأنها لا تقل عن 520 MPa، مع معامل مرونة مذكور قدره 193 GPa. ومع ذلك، لا ينبغي استبدالها بشكل عفوي بمادة الكمرة الرئيسية: إذ تحتاج درجة الفولاذ المقاوم للصدأ، وقيم التصميم الإنشائي، والتفاعل الجلفاني، والتعرض للحرارة، ومواصفات المشروع جميعها إلى تحقق منفصل.

الحريق مهم بالقدر نفسه. يفقد الفولاذ العاري مقاومته وصلابته مع ارتفاع درجة الحرارة. تؤثر درجة مقاومة الحريق المطلوبة، إن وجدت، في اختيار الطلاء المنتفخ، أو الحماية بالألواح، أو المواد المرشوشة، أو التغليف بالخرسانة. تضيف هذه الأنظمة وزناً وقيوداً تفصيلية واحتياجات للفحص واعتبارات للصيانة ينبغي إدراجها في نموذج تصميم الكمرة عند الاقتضاء.

تسلسل مراجعة عملي للكمرات طويلة البحر

يبدأ التقييم الموثوق عادة بتخطيط البحر ومسار الحمل: أحمال السقف أو الأرضية، والأحمال المفروضة، وأحمال المعدات، والثلوج، وتأثيرات الرياح، والمتطلبات الزلزالية عند الاقتضاء، والأحمال المركزة الناتجة عن الخدمات المعلقة. وتتعلق الأسئلة التالية بقابلية الخدمة: الترخيم، والاهتزاز، وتجمع المياه، والمعدات الحساسة للمحاذاة، والتشطيبات. وعندها فقط يصبح النقاش حول تحسين الوزن ذا معنى.

من المفيد أيضاً مراجعة التفاصيل التي غالباً ما تُحذف من طلبات الشراء المبكرة: الأطوال غير المدعمة، ومواضع المدادات أو الجوائز الثانوية، وطول الارتكاز، والتخفيضات، وفتحات الجذع، والمقويات، ومواضع الوصلات، وفئة اللحام، ودرجة البراغي، والمعالجة السطحية، ووثائق الفحص. إن تسمية المقطع وحدها لا تحدد حلاً كاملاً لكمرة طويلة البحر.

بالنسبة للمشاريع العالمية، تستحق قابلية تتبع المواد واتساق الأبعاد اهتماماً مماثلاً. تصنع Hongteng Fengda وتصدر منتجات الفولاذ الإنشائي، بما في ذلك الكمرات الفولاذية، وفولاذ الزوايا، والقنوات، والمقاطع المشكلة على البارد، والمكونات المخصصة. وبالنسبة للمشاريع الموردة عبر أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا، لا يكون النقاش المفيد في المرحلة المبكرة عادة هو «أي كمرة هي الأرخص؟» بل «ما المعيار والدرجة والسماحات وتفاصيل التصنيع وتسلسل التسليم المطلوبة لهذا الهيكل المحدد؟» تقلل الإجابات الواضحة من خطر إعادة التصميم بعد بدء الإنتاج.

الرؤية المتوازنة

تؤدي الكمرات الفولاذية أداءً استثنائياً عبر البحور الطويلة عندما تُعامل هندسة مقطعها ونظام تقييدها ووصلاتها وتفاصيل تصنيعها كنظام إنشائي واحد. تجعل نسبة مقاومتها إلى وزنها المباني المفتوحة والقابلة للتكيف ممكنة، لكن العمل في البحور الطويلة لا يتسامح مع الافتراضات غير المكتملة. يمكن للترخيم، والاستقرار الجانبي، وسلوك الارتكاز، ومراحل التركيب، والحماية من التآكل، وحدود النقل أن تحكم جميعها القرار النهائي.

النهج السليم هو تحديد الأحمال ومعايير قابلية الخدمة مبكراً، واختيار الشكل الإنشائي قبل تحسين وزن العنصر الفردي، والتحقق من أن التدعيم والوصلات المقصودة قابلة للبناء فعلياً. عند الحفاظ على هذا الانضباط، لا تكون الكمرة الفولاذية مجرد قطعة معدنية طويلة تعبر فتحة؛ بل تصبح جزءاً مضبوطاً ومتيناً من مسار الأحمال الكامل للمشروع.
