يعد التحقق الميداني من سلامة أنابيب الكربون الصلب غير الملحوم أمرًا بالغ الأهمية للسلامة والامتثال - خاصة في تطبيقات النفط والغاز والبناء والصناعية. تعتمد فرق مراقبة الجودة بشكل متزايد على الاختبارات فوق الصوتية (UT) للكشف عن العيوب تحت السطحية دون تعطيل العمليات. كمورد موثوق لأنابيب الكربون الصلب لصناعة النفط والغاز ومزود لأنابيب الكربون الصلب غير الملحوم، تدمج Hongteng Fengda بروتوكولات UT الصارمة عبر الإنتاج والتحقق الميداني. سواء كنت تبحث عن أنابيب الكربون الصلب للنفط والغاز، أو أنابيب الفولاذ المقاوم للصدأ غير الملحومة، أو تقارن سعر أنابيب SS (مثل سعر أنبوب SS 304 لكل متر)، فإن فهم كيفية ضمان UT للموثوقية يضيف قيمة قابلة للقياس لأصحاب المصلحة في المشتريات والهندسة والسلامة.

لماذا يعتبر الاختبار فوق الصوتي المعيار الذهبي للتحقق من سلامة الأنابيب الميدانية

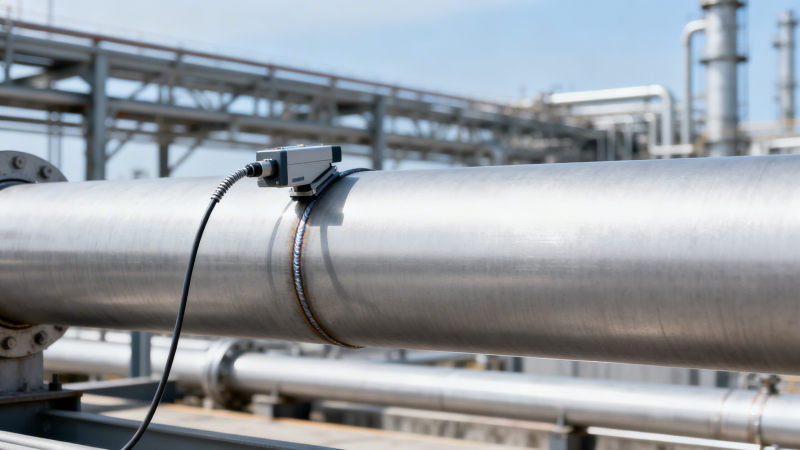

يوفر الاختبار فوق الصوتي تقييمًا غير مدمر وفي الوقت الفعلي لسمك جدار أنابيب الكربون الصلب غير الملحومة، والفراغات الداخلية، والطبقات، وعدم استمرارية اللحام - دون الحاجة إلى تحضير السطح أو إيقاف العملية. على عكس الاختبار الإشعاعي (RT)، لا يشكل UT خطرًا إشعاعيًا ويمكن نشره في المواقع المحدودة أو المرتفعة الشائعة في المنصات البحرية، وأرفف أنابيب التكرير، وطرق خطوط الأنابيب.

بالنسبة لمصنعي الفولاذ الهيكلي مثل Hongteng Fengda، فإن UT ليس مجرد نقطة تفتيش بعد التصنيع - بل يتم تضمينه في نظام الجودة المعتمد وفقًا لـ ISO 9001 في ثلاث مراحل حرجة: فحص المواد الخام الواردة (ASTM A53/A106)، وارتباط اختبار الضغط الهيدروستاتيكي في المصنع، والتحقق النهائي قبل الشحن. يقلل هذا النهج متعدد المراحل من خطر إعادة العمل الميداني بنسبة تصل إلى 68٪ مقارنة بنماذج التفتيش ذات النقطة الواحدة.

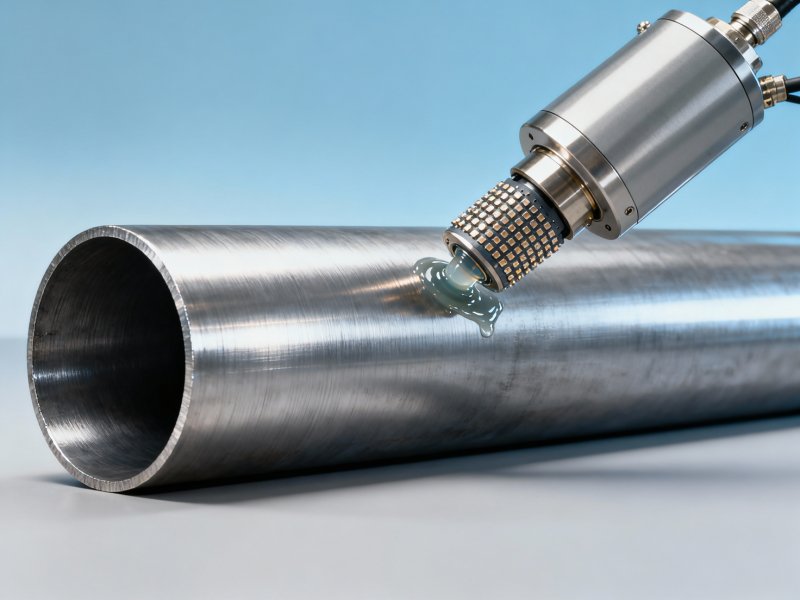

يستخدم فنيو UT الميدانيون معدات معايرة مع محولات ثنائية العنصر تعمل بترددات 2.25-5 ميجا هرتز، مما يحقق دقة تصل إلى ±0.1 مم في قياسات سمك الجدار. عند اقترانها بتقارير رقمية مع علامات GPS، يمكن تتبع النتائج إلى وصلات الأنابيب الفردية - مما يتيح توثيق دورة الحياة الكاملة المطلوبة بموجب معايير API RP 579 و ASME B31.4/8.

كيف يختلف أداء UT عبر مواصفات الأنابيب وظروف الخدمة

يعتمد فعالية UT بشكل كبير على هندسة الأنبوب وعلم المعادن وحالة السطح. توفر أنابيب الكربون الصلب غير الملحومة ذات التفاوتات الأبعاد الضيقة (مثل ASTM A106 Grade B، تفاوت OD ±0.75٪، WT ±12.5٪) نسب إشارة إلى ضوضاء متسقة. في المقابل، تتطلب الأنابيب ذات القشور الثقيلة أو التآكل الحفري أو التشوه الناتج عن الثني البارد كتل معايرة متخصصة وإعدادات شعاع زاوية.

تتحقق Hongteng Fengda من جميع دفعات أنابيب الكربون الصلب غير الملحومة باستخدام معايير مرجعية يمكن تتبعها إلى NIST ومعتمدة من مختبرات معتمدة من CNAS. تتبع إجراءات UT الخاصة بنا ASTM E114 (UT التلامسي)، ASTM E213 (فحص الأنابيب)، و EN 10228-3 (الاختبار فوق الصوتي للأنابيب الفولاذية)، مما يضمن قابلية التكرار عبر مواقع المشاريع العالمية - من محطات الغاز الطبيعي المسال في قطر إلى محطات ضغط خطوط الأنابيب في تكساس.

معلمات أداء UT الرئيسية مقابل خصائص الأنبوب

يسلط هذا الجدول الضوء على سبب عدم كفاية بروتوكولات UT الموحدة وحدها: يتطلب التحقق الميداني الناجح معايرة خاصة بالأنبوب، وشهادة الفني (المستوى الثاني وفقًا لـ ASNT SNT-TC-1A)، وسجلات مؤهلات الإجراءات الموثقة (PQR). في Hongteng Fengda، يتضمن كل تقرير UT صور الموجة، وبيانات وقت الطيران، ورسم الخرائط الموضعية - مما يوفر أدلة قابلة للتدقيق للمفتشين الخارجيين والهيئات التنظيمية.

دمج التحقق UT مع ضمان سلسلة توريد الفولاذ الهيكلي الأوسع

لا يعمل UT بمعزل عن الآخر - فهو عقدة واحدة في إطار ضمان الجودة متعدد الطبقات. بالنسبة للمشاريع التي تتطلب كلًا من الأنابيب غير الملحومة والمكونات الهيكلية (مثل دعامات الأنابيب، أو محولات الشفة، أو أغطية الصفائح المجلفنة)، فإن الاتساق عبر شهادات المواد أمر ضروري.

هنا يصبحالصفائح المجلفنة استراتيجيًا من الناحية التشغيلية. تلبي صفائح الكربون الصلب المجلفنة بالغمس الساخن (Z275، SGCC، S350GD+Z) معايير ASTM A653، EN 10346، و GB/T 2518 - مع التحقق من اتساق طلاء الزنك عبر الحث المغناطيسي (تفاوت ±5 جم/م²) واختبار الالتصاق وفقًا لـ ASTM D3359. يضمن ذلك التوافق مع أنظمة الأنابيب المصدق عليها بواسطة UT في البيئات المسببة للتآكل مثل محطات تحلية المياه الساحلية أو وحدات المعالجة الكيميائية.

عند تحديد كل من أنابيب الكربون الصلب غير الملحومة والمكونات المجلفنة الداعمة، يقلل المشترون من مخاطر التنسيق عن طريق الشراء من مورد مؤهل واحد. تحافظ Hongteng Fengda على إمكانية التتبع المتزامنة: تتشارك تقارير UT، وتقارير اختبار المصنع (MTRs)، وسجلات دفعات التغليف في أرقام دفعات موحدة وأختام مراقبة الجودة ذات الطوابع الزمنية - مما يقلل من وقت استكمال الوثائق من 5-7 أيام إلى أقل من 48 ساعة.

ما يجب على فرق المشتريات والهندسة التحقق منه قبل الموافقة على الأنابيب المصدق عليها بواسطة UT

قبل قبول أنابيب الكربون الصلب غير الملحومة المصدق عليها بواسطة UT، يجب على الفرق الوظيفية المتقاطعة التأكد المشترك من خمسة معايير:

• سجل مؤهل إجراء UT (PQR) مؤرخ خلال آخر 12 شهرًا ومتوافق مع درجة/أبعاد الأنبوب الحالية
• مستوى شهادة الفني (الحد الأدنى المستوى الثاني ASNT للأعمال الميدانية) مع إعادة شهادة سنوية موثقة
• شهادة معايرة للكتل المرجعية والأدوات، يمكن تتبعها إلى المعايير الوطنية (مثل NIST، PTB)
• تقرير UT الرقمي بما في ذلك صور A-scan/B-scan، وعلامات الموقع، وتحديد حجم العيوب وفقًا لـ ASTM E273
• الارتباط بضغط اختبار الضغط الهيدروستاتيكي (1.5× ضغط التصميم) وسجلات الفحص البصري

قد يؤدي الفشل في التحقق من أي من هذه العناصر الخمسة إلى إبطال التغطية التأمينية أو إطلاق عمليات إعادة تفتيش إلزامية - مما يضيف 7-15 يومًا إلى جداول المسار الحرج. توفر Hongteng Fengda لوحات معلومات ملخصة لـ UT قبل الشحن يمكن الوصول إليها عبر بوابة آمنة، مما يتيح مراجعة عن بُعد من قبل فريق ضمان الجودة/مراقبة الجودة الخاص بك قبل تحميل الحاوية.

لماذا تختار Hongteng Fengda كشريك لأنابيب الكربون الصلب غير الملحومة المصدق عليها بواسطة UT والحلول المتكاملة

نجمع بين الخبرة العميقة في مجال تصنيع الفولاذ الهيكلي وقدرة تنفيذ UT المثبتة ميدانيًا - مدعومة بأكثر من 12 عامًا من خدمة مقاولي EPC من المستوى الأول عبر 23 دولة. على عكس موردي السلع الأساسية، فإننا ننسق بروتوكولات UT مع متطلبات مشروعك المحددة: سواء كان الامتثال لـ API 5L PSL2 للخدمة الحامضة، أو MTRs EN 10204 3.2 للبنية التحتية في الاتحاد الأوروبي، أو ترقيم الوصلات المخصصة للتصنيع المعياري.

يغطي عرضنا المتكامل أنابيب الكربون الصلب غير الملحومة (ASTM A106/A53، API 5L)، والمقاطع الهيكلية (الزاوية، القناة، H-beams)، والصفائح المجلفنة التكميلية - كلها منتجة تحت نظام إدارة جودة واحد، معتمدة وفقًا لـ ISO 9001:2015 و ISO 14001:2015.

هل أنت مستعد لمناقشة محاذاة بروتوكول UT لمشروعك القادم؟ اتصل بنا من أجل: مراجعة إجراء UT، تنسيق MTR مخصص، تأكيد وقت التسليم (25-35 يومًا قياسيًا)، تصميم تغليف OEM، أو دعم التحقق من العينات - بما في ذلك المقارنة الجانبية لـ UT ضد الموردين الحاليين.
