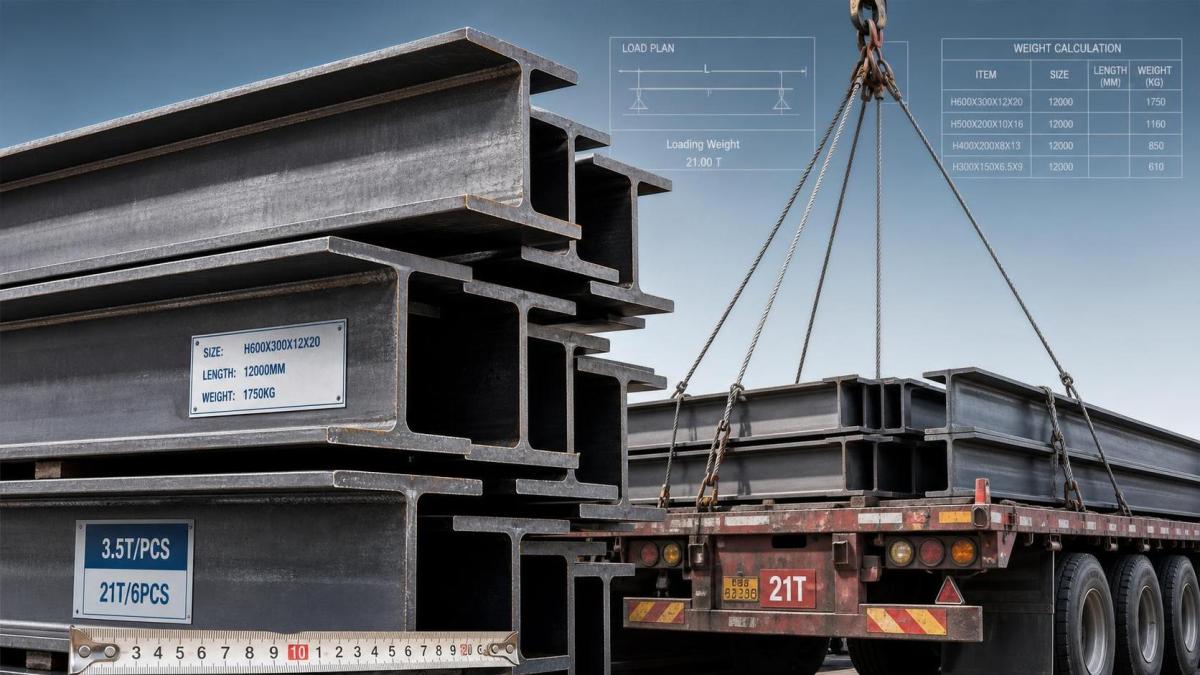

كيفية قراءة جدول أوزان الكمرات H لتخطيط الأحمال والنقل

أكثر الأخطاء شيوعًا عند استخدام جدول أوزان الكمرات H هو التعامل معه كأنه مجرد مرجع بسيط للأسعار. أما عمليًا، فهو أداة للتخطيط. يوضح الجدول كمية الفولاذ التي ستنقلها وترفعها وتخزنها وتركبها قبل وقت طويل من وصول الكمرة إلى موقع العمل. وبالنسبة إلى فرق المشاريع، يؤثر ذلك في تحميل الشاحنات، واختيار الرافعات، وتحميل الأرضيات أثناء التجهيز، وتكاليف الشحن، وأحيانًا حتى في مدى ملاءمة المقطع المختار للتوريد من الأساس.

عادةً ما يتضمن جدول أوزان الكمرات H تسمية الكمرة، وأبعاد المقطع، والكتلة النظرية لكل متر أو لكل قدم. وتتضمن بعض الإصدارات أيضًا مساحة المقطع، وسماكة الج web، وسماكة الجناح، ومراجع الأطوال القياسية. والنقطة الأساسية هي أن الوزن الموضح يكون عادةً الوزن النظري للوحدة، محسوبًا استنادًا إلى هندسة المقطع وكثافة الفولاذ، وليس الوزن المقاس بدقة لكل قطعة يتم تسليمها. ويكتسب هذا الفرق أهمية عند تقدير أحمال النقل أو إعداد حسابات الرفع.

عندما يوضح الجدول أن وزن الكمرة يبلغ مثلًا 50 kg/m، فهذا يعني أن مترًا واحدًا من هذا المقطع يُتوقع أن يزن 50 كيلوغرامًا وفق الافتراضات القياسية للأبعاد المرتبطة بهذه التسمية. وإذا كان طلبك يتضمن أطوالًا تبلغ 12 مترًا، فإن وزن كل قطعة يقارب 600 كيلوغرام قبل إضافة الربط أو التغليف أو أي عمليات تصنيع، مثل الثقب أو اللحام أو ألواح النهايات أو المقويات. وفي المشتريات الدولية، غالبًا ما تتجاهل الفرق هذه الخطوة وتحسب بناءً على اسم المقطع فقط، وليس على الطول المطلوب فعليًا.

ما الذي يخبرك به الجدول فعليًا

تصف تسمية الكمرة شكلها وحجمها، لكن جدول الأوزان يحول هذه الهندسة إلى معلومات تشغيلية. وفي التصميم الإنشائي، يهتم المهندسون بخصائص المقطع، مثل عزم القصور الذاتي ومعامل المقطع. أما في مجال الخدمات اللوجستية، فتأتي هذه الخصائص في مرتبة ثانوية. ويصبح السؤال الفوري: كم طنًا سيُحمّل على شاحنة واحدة أو حاوية واحدة أو مقطورة واحدة أو عملية رفع واحدة بواسطة الرافعة؟

وهنا تبرز فائدة الجدول بما يتجاوز الرسومات الهندسية. فإذا اشتملت وثيقة المشتريات على مقاسات متعددة للكمرات، يساعدك جدول الأوزان على جمع وزن حزمة الفولاذ بسرعة والتحقق مما إذا كانت وسيلة النقل المخطط لها لا تزال مناسبة. فقد يكون أحد المقاطع فعالًا إنشائيًا، لكنه يسبب صعوبات في النقل إذا أدى إلى تكوين حزم غير مناسب، أو تجاوز قيود المحاور بعد التجميع، أو جعل خطة الرفع تتجاوز حدود معدات الموقع.

ولهذا السبب أيضًا يتحقق المشترون ذوو الخبرة من الجدول مقابل المعيار المعمول به. فقد تختلف الكمرات الموردة وفق أنظمة ASTM وEN وJIS وGB في تنسيق التسمية وسلاسل الأبعاد. ولا يعني تشابه كمرتين في الوصف المتداول أنهما قابلتان للاستبدال تلقائيًا. ولا يكون جدول الأوزان ذا معنى إلا إذا تطابق مع المعيار الدقيق وسلسلة المقاطع التي يتم عرضها.

كيفية قراءة الأعمدة الرئيسية دون التقدير الخاطئ للحمل

يمكن قراءة معظم الجداول من خلال أربعة أسئلة عملية:

إذا قرأت عمود الكتلة لكل متر فقط، فستحصل على جزء من الإجابة. أما إذا قرأت أبعاد المقطع والطول المقصود للكمرة معًا، فستحصل على معلومات أقرب بكثير إلى ظروف المناولة الفعلية.

لماذا تُعد جداول الأوزان مهمة في تخطيط النقل

نادراً ما تعتمد تكلفة الشحن على درجة الفولاذ وحدها. بل تتأثر بإجمالي الحمولة بالطن، وترتيب الحزم، وكفاءة التحميل، وقيود المسار، وظروف المناولة في الوجهة. فقد تتوافق كمرة H مع الحسابات الإنشائية، لكنها تسبب تكاليف لوجستية يمكن تجنبها إذا أدى مزيج المقاطع إلى ترك مساحة غير مستغلة في المقطورة أو تطلب شحنات جزئية.

في التصدير داخل الحاويات، لا يمثل الوزن سوى جزء واحد من المعادلة. فقد تواجه الكمرات الطويلة قيودًا مرتبطة بطول الحاوية حتى عندما تكون الكتلة الإجمالية مقبولة. أما في شحنات البضائع السائبة أو باستخدام الرفوف المسطحة، فقد يصبح وزن القطعة الواحدة ونقاط الرفع ومناولة الميناء أكثر أهمية من الحمولة الإجمالية البسيطة. وهنا يوفر الاستخدام المبكر للجدول الوقت، إذ يمكن للمشتريات والخدمات اللوجستية تحديد مدى ملاءمة حزمة التصميم للنقل قبل حجز المواد.

وفي الموقع، يدعم الجدول نفسه قرارات التخزين المؤقت. فأحيانًا تركز فرق المشاريع على وزن التسليم، لكنها تنسى أحمال البلاطة أو الساحة أثناء التجهيز. وقد يسبب تكديس الكمرات بشكل مركز حالة مختلفة عن الحمل الموزع بعد التركيب. ولا يحل الجدول محل خطة المناولة، لكنه يوفر البيانات الأساسية اللازمة لإعدادها بذكاء.

الأخطاء الشائعة في القراءة التي تسبب مشكلات في المشتريات

أحد أكثر المفاهيم الخاطئة شيوعًا هو افتراض أن جميع كمرات H ذات العمق الاسمي المتشابه لها كتلة متشابهة. وهذا غير صحيح. فقد تؤدي التغييرات في سماكة الجناح وسماكة الج web ومعيار السلسلة إلى فروق مهمة في الوزن. وإذا لم يكن عرض السعر والرسم وجدول الأوزان متوافقين مع مصدر المواصفات نفسه، فقد ينحرف تقدير التكلفة بسرعة.

وتتمثل مشكلة أخرى في الخلط بين الكمرات H والكمرات I، كما لو أن المصطلحين قابلان للتبادل في كل سوق. ففي لغة التجارة غير الرسمية، قد يخلط البعض بينهما. أما في التوريد الفعلي وتنسيق التصميم، فيجب أن تكون الهندسة ونظام التسمية دقيقين. ويساعد جدول الأوزان على كشف ذلك، لأن الكتلة لكل وحدة ونسب الجناح لن تتطابق إذا تمت الإشارة إلى العائلة الخاطئة.

كما تقلل الفرق من أثر المعالجة الثانوية. فالكمرة المدرفلة العادية وتجميعة الكمرة المصنعة ليستا عنصرَي نقل متماثلين. وبعد إضافة القصات أو ألواح الوصل أو المقويات أو الأجزاء الملحومة، قد يتجاوز وزن المناولة النهائي قيمة المقطع المدرفل النظرية. ويظل الجدول الأصلي مفيدًا، لكن ينبغي التعامل معه باعتباره خط أساس، وليس إجابة لوجستية كاملة.

تسلسل عملي لقراءة الجدول من جانب فرق المشاريع

يتمثل النهج الموثوق في قراءة الجدول بالترتيب نفسه الذي ستختبر فيه المشاريع المادة:

ابدأ بالمقطع المحدد وتحقق من المعيار الحاكم. ثم تحقق من وزن الوحدة. اضربه في الطول المطلوب فعليًا لتقدير وزن القطعة. وبعد ذلك اضرب الناتج في الكمية المطلوبة لتقدير الحمولة الإجمالية. ثم تحقق مما إذا كانت أي أعمال تصنيع أو فولاذ ملحق ستغير وزن المناولة. عندها فقط يصبح من المناسب تثبيت افتراضات النقل أو عمليات الرفع بالرافعة.

قد يبدو هذا أمرًا أساسيًا، لكنه يمنع كثيرًا من الاحتكاكات التي يمكن تجنبها بين الهندسة والمشتريات والشحن. وفي توريد التصدير، يمكن لمصنع يمتلك تغطية واسعة للمقاسات القياسية أن يساعد في مقارنة خيارات المقاطع المكافئة أو شبه المكافئة عندما يصعب توريد إحدى السلاسل محليًا. وعلى سبيل المثال، تعمل Hongteng Fengda في فئات الفولاذ الإنشائي، مثل فولاذ الزوايا وفولاذ القنوات والكمرات والمقاطع المشكلة على البارد والمكونات المخصصة، وفق المعايير الرئيسية، بما في ذلك ASTM وEN وJIS وGB. وتكمن أهمية ذلك في أن جدول الأوزان يكون أكثر فائدة عندما يرتبط بقدرة توريد فعلية، بدلًا من التعامل معه كجدول مجرد.

في بعض حزم المباني، يورد المشترون أيضًا مواد الغلاف إلى جانب العناصر الإنشائية لتبسيط توقيت المشتريات. وعندما تكون مقاومة التآكل والتحكم في المظهر وانخفاض الحمل الميت عوامل مهمة في أنظمة الأسقف أو الجدران، فقد تدخل منتجات مثل ألواح الفولاذ PPGI في المناقشة الشرائية نفسها. ولا يغير ذلك طريقة قراءة جدول أوزان الكمرات H، لكنه يذكر فرق المشاريع بأن تخطيط النقل غالبًا ما يشمل منتجات فولاذية متنوعة، وليس الكمرات وحدها.

ما الذي لا يستطيع الجدول إخبارك به بمفرده

لا يؤكد جدول الأوزان الكفاءة الإنشائية. ولا يوضح ما إذا كانت الكمرة تستوفي فحوصات التصميم وفق الكود المحلي، أو ما إذا كانت الدرجة صحيحة، أو ما إذا كان المقطع متاحًا مع مستندات المصنع المطلوبة. كما أنه لا يأخذ في الاعتبار أنظمة الطلاء الخاصة أو تفاوتات التصنيع أو أساليب التغليف الخاصة بالمشروع.

ومن المفيد تذكر هذا القيد، لأن كثيرًا من مشكلات التنسيق تنشأ من مطالبة الجدول بالإجابة عن أسئلة تتجاوز نطاقه. فهو مرجع قوي، لكن فقط للأمور التي يصفها فعليًا: الكتلة المشتقة من الهندسة، وأحيانًا السياق المتعلق بالأبعاد.

وينطبق المبدأ نفسه عند مقارنة حزم المواد. فالمقطع الأخف ليس بالضرورة خيار الشراء الأفضل إذا أدى إلى زيادة تعقيد التصنيع أو مخاطر مدة التوريد أو مشكلات استبدال المقاطع. وبالمثل، ليس المقطع الأثقل بالضرورة غير فعال إذا أدى إلى تحسين التوافر وتبسيط تجميع النقل. ويوفر الجدول نقطة بداية رقمية، لكن القرار النهائي يظل مرتبطًا بسياق المشروع.

قراءة الجدول من خلال طرح أسئلة أفضل

ليس السؤال الأكثر فائدة هو «كم يزن هذا المقطع؟»، بل «ماذا يعني هذا الوزن لقرارنا التالي؟». فإذا كان القرار التالي يتعلق بإعداد ميزانية الشحن، فإن الحمولة الإجمالية بالطن هي الأهم. وإذا كان يتعلق بتخطيط الرافعة، فإن وزن القطعة وطولها أكثر أهمية. أما إذا كان يتعلق بالتخزين المؤقت، فيدخل في الاعتبار كل من مساحة التحمل وترتيب التكديس. وإذا كان يتعلق بمقارنة المشتريات، فإن توافق المعايير يكون أول عملية تحقق.

ولهذا فإن جدول أوزان الكمرات H الجيد لا يتعلق بحفظ الأرقام بقدر ما يتعلق بقراءة السياق بصورة صحيحة. وبمجرد أن تستخدمه فرق المشاريع بهذه الطريقة، فإنها ترتكب أخطاء أقل في المواصفات، وتطرح أسئلة أفضل على الموردين، وتتجنب الفجوة الشائعة بين نية التصميم وواقع النقل.
