يُعد اختيار المقاس الصحيح لـ العارضة H إحدى أهم الخطوات في تنسيق الفولاذ الإنشائي. فقد تبدو العارضة مقبولة على الورق، لكنها قد تتسبب مع ذلك في مشكلات في التركيب بالموقع إذا لم يكن عرض الجناح، وسُمك الجِسْر، وعمق المقطع، وسماحية الطول، أو تفاصيل الوصلات متوافقة مع ظروف التركيب الفعلية. وغالبًا ما تؤدي هذه الأخطاء إلى تأخير التركيب، أو القطع في الموقع، أو تصحيحات اللحام، أو عدم محاذاة المسامير، أو الاستبدال المكلف. وفي أعمال الإنشاءات الفولاذية، حيث تعتمد الجداول الزمنية على التسلسل والدقة، فإن فهم أخطاء المقاسات الشائعة لـ العارضة H يساعد على تقليل إعادة العمل، وتحسين دقة التصنيع، والحفاظ على تنفيذ مشاريع أكثر أمانًا وقابلية للتنبؤ.

أساسيات تحديد مقاس العارضة H ولماذا تحدث مشكلات التركيب

يتم تحديد العارضة H بعدة أبعاد، وليس فقط بالعمق الكلي. ففي التطبيق العملي، يؤثر عمق المقطع، وعرض الجناح، وسُمك الجناح، وسُمك الجِسْر، ونصف قطر الجذر، والاستقامة، والتحدب، والطول، وتخطيط الثقوب كلها في ما إذا كان العنصر سيلائم التركيب بشكل صحيح أثناء الرفع والتركيب. وعادةً ما تحدث مشكلات المطابقة في الموقع عندما يُفترض أحد هذه المتغيرات بدلًا من التحقق منه بمقارنته مع الرسومات الإنشائية المعتمدة، ورسومات التصنيع، وتصميم الوصلات.

أكثر حالات سوء الفهم شيوعًا هي التعامل مع تسمية واحدة للعارضة على أنها قابلة للاستبدال عالميًا عبر جميع المعايير. فقد تتضمن أنظمة ASTM وEN وJIS وGB مقاطع تبدو متشابهة في المقاس الاسمي لكنها تختلف في الهندسة الفعلية والكتلة. وحتى الفرق البسيط في عرض الجناح أو سُمك الجِسْر يمكن أن يؤثر في محاذاة الصفائح الطرفية، أو مسافة حافة المسامير، أو تفاصيل القص، أو الارتكاز على الدعامات. وبالنسبة لمشاريع الفولاذ الإنشائي التي تضم عدة موردين أو تعتمد على التوريد الدولي، فإن هذا يُعد مصدرًا رئيسيًا لعدم التطابق.

كما تتأثر المطابقة أيضًا بظروف الموقع العملية. فقد تكون الأعمدة مائلة قليلًا عن الشاقول ضمن حدود السماحية، وقد تتحرك القطع المزروعة في الخرسانة، وقد تحمل العناصر المتصلة تفاوتًا أبعاديًا متراكمًا. وعندما لا يترك مقاس العارضة H المختار أي سماحية للتركيب، تكون النتيجة تعارضًا في الموقع. ولهذا السبب، يجب ألا يُفصل اختيار العارضة أبدًا عن تخطيط السماحيات ومراجعة الوصلات.

اهتمامات الصناعة الحالية بشأن التحكم في مواصفات العارضة H

في سلسلة توريد الفولاذ اليوم، أصبح التحكم في مواصفات العارضة H أكثر حساسية لأن المشاريع تجمع بشكل متزايد بين الشراء العالمي، والتنسيق عبر BIM، والتصنيع المسبق، والجداول الزمنية المضغوطة للتركيب. ويمكن لخطأ صغير في اختيار المقطع أن يؤثر في عدة أنشطة لاحقة في الوقت نفسه.

يتعامل مصنعو الفولاذ الموثوقون مع هذه المخاطر من خلال فحص أبعادي أكثر صرامة، وبيانات أوضح للمقاطع، وتنسيق مبكر للرسومات. وبالنسبة لتوريد الفولاذ الإنشائي عالميًا، فإن الاتساق في درجة المادة، وسماحية التصنيع، والوثائق لا يقل أهمية عن تصميم المقاومة نفسه.

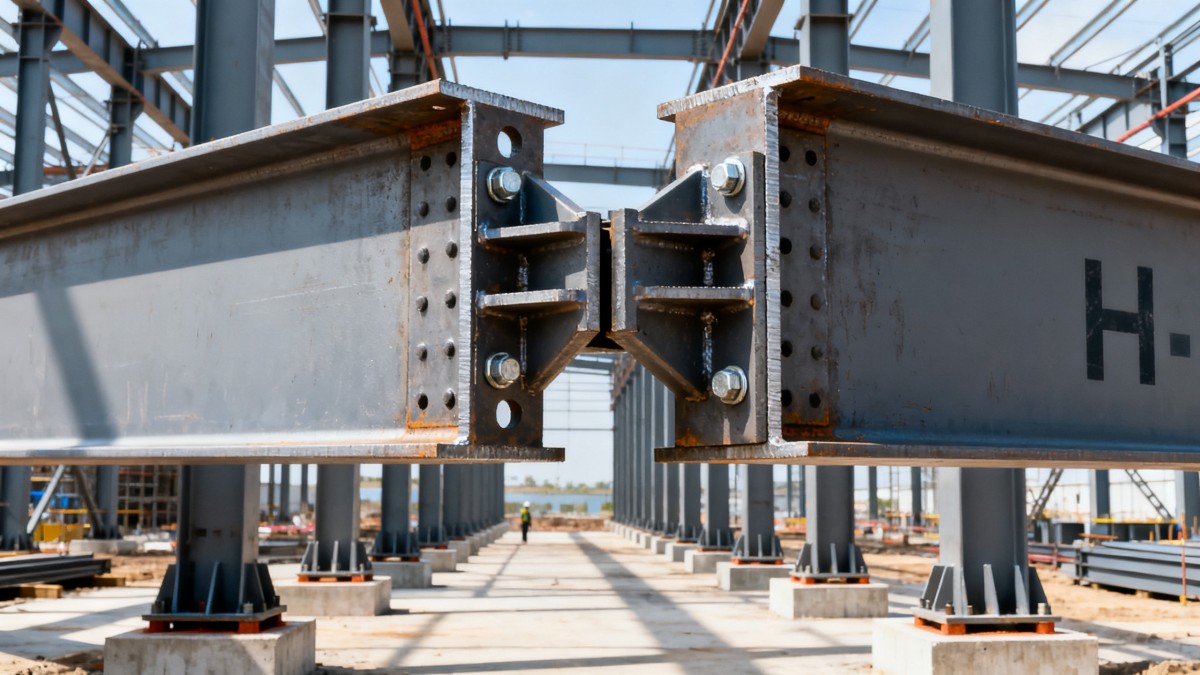

أخطاء مقاسات العارضة H الشائعة التي تؤثر في التركيب بالموقع

تفسر عدة أخطاء متكررة معظم مشكلات المطابقة في الموقع المتعلقة بـ العارضة H. ويبدو كل منها طفيفًا في مرحلة الشراء، لكنه يصبح مكلفًا أثناء الرفع والتركيب.

1. الخلط بين التسمية الاسمية والأبعاد الفعلية

قد يتم طلب عارضة استنادًا إلى اسم مقطع مألوف دون التحقق من البيانات البعدية الكاملة. وإذا اختلف عرض الجناح أو سُمك الجِسْر عن تصميم الوصلة، فقد لا تعود ثقوب المسامير، والمقويات، وزوايا التثبيت، والصفائح الطرفية مصطفة بشكل صحيح. ويُعد هذا شائعًا بشكل خاص عند التحويل بين المعايير الإقليمية.

2. تجاهل تراكم السماحيات

قد تكون العارضة نفسها ضمن حدود السماحية، ومع ذلك تفشل في الملاءمة لأن الأجزاء المتصلة تحمل أيضًا انحرافًا مسموحًا به. فالطول، والاستقامة، وموضع الثقب، وسُمك الصفيحة، وحالة القاعدة يمكن أن تتراكم. وتكون العقدة الضيقة التي لا تحتوي على سماحية للتركيب عرضة للمشكلة حتى عندما يجتاز كل عنصر على حدة الفحص.

3. إغفال سُمك الجناح في الوصلات المثبتة بالمسامير

يؤثر سُمك الجناح في طول تماسك المسمار، وارتكاز الوردة، وتصميم الصفيحة الطرفية، وتجهيزات اللحام. وإذا كانت العارضة H البديلة ذات جناح أكثر سُمكًا أو أقل سُمكًا من المحدد، فقد تحتاج الوصلة إلى أطوال مختلفة للمسامير أو إلى تعديل في التفاصيل.

4. اختيار عمق المقطع دون فحص الواجهات المحيطة

يؤثر العمق الكلي للعارضة في اختراق البلاطة، ودعم ألواح السقف، والخلوص لأنظمة MEP، ومنسوب الوصلة. وقد يحسن المقطع الأعمق القدرة الإنشائية، لكنه قد يسبب تعارضات مع خطوط التسقيف، أو الهيكل الجداري، أو مناطق الخدمات.

5. إغفال شروط الطول عند الدعامات والوصلات الطولية

قد لا تتوافق عارضة مقطوعة على الطول النظري في الرسومات مع حالة الدعم الفعلية إذا لم تؤخذ فجوات الارتكاز، أو سماحيات الشيم، أو الحركة الحرارية، أو سُمك صفائح الوصل الطولي في الاعتبار. وتُعد مشكلات الطول من أسرع الأسباب التي توقف تقدم التركيب في الموقع.

وفي أنظمة التأطير ذات الصلة، تتطلب العناصر الثانوية أيضًا المستوى نفسه من التحكم الأبعادي. فعلى سبيل المثال، يجب أن تتطابق مقاطع العارضة Z المستخدمة في المدادات، وعوارض الجدران، وأنظمة الأسقف الخفيفة، والحوامل، وإطارات دعم المعدات الميكانيكية بدقة مع متطلبات السُمك، وحالة الحافة، والطول. وتُظهر هذه المقاطع، المتاحة بمواد مثل Q235B وQ345B وS275 وS355 وA36 وA572، وبسُمك من 6-25mm، وطول من 2~12m أو حسب الطلب، وسماحية تقارب ±1%، كيف أن حتى العناصر الإنشائية الخفيفة تعتمد على التصنيع الدقيق لتحقيق تجميع سلس. وتكون الخيارات مثل التشطيب المثقب أو المطلي بطبقة مجلفنة، إلى جانب الامتثال لـ CE وSGS وBV وISO، مفيدة بشكل خاص حيث تكون جودة التركيب القابلة للتكرار مهمة.

أين تظهر أخطاء مقاسات العارضة H عادةً في المشاريع الفعلية

ليست كل تطبيقات الفولاذ حساسة بالقدر نفسه تجاه تغيرات المقاس. وغالبًا ما تكشف السيناريوهات التالية عن أخطاء مواصفات العارضة H مبكرًا وبوضوح.

توضح هذه الحالات أن مطابقة العارضة H ليست مجرد قضية تصميم. بل هي قضية تنسيق تشمل الهندسة، وإعداد التفاصيل، والتصنيع، والفحص، والخدمات اللوجستية، والتركيب الميداني.

خطوات عملية لمنع أخطاء مطابقة العارضة H

يبدأ منع مشكلات الموقع قبل وصول الفولاذ بوقت طويل. ويمكن لعملية مراجعة منضبطة أن تقلل بدرجة كبيرة من احتمال عدم تطابق العارضة H.

• تحقق من الهندسة الكاملة للمقطع، وليس فقط تسمية العارضة أو الوزن لكل متر.
• افحص نظام المعايير بعناية عند التوريد الدولي، خاصة تحويلات ASTM وEN وJIS وGB.
• راجع مقاس العارضة مع تفاصيل الوصلات، وأطوال المسامير، وإمكانية الوصول للحام، وسُمك الصفائح.
• ضع في الاعتبار سماحية التركيب والتفاوت الأبعادي المتراكم عند العقد الحرجة.
• أكد منطق طول القطع عند الدعامات، والوصلات الطولية، ومقاعد الارتكاز قبل اعتماد التصنيع.
• اطلب سجلات الفحص الأبعادي لعرض الجناح، وسُمك الجِسْر، والاستقامة، وموضع الثقوب.
• استخدم التجميع التجريبي أو الفحص الرقمي للملاءمة لحزم الفولاذ الإنشائي عالية المخاطر.

يمكن لمورد فولاذ إنشائي قادر أن يدعم هذه العملية من خلال تقديم إنتاج مستقر، وتصنيع متوافق مع المعايير، وتواصل فني واضح. وبالنسبة لمشاريع التصدير، فمن المفيد العمل مع مُنتِج يفهم المقاطع المخصصة، ومتطلبات الجودة الدولية، ومواعيد التسليم الموثوقة. فهذا يقلل من مخاطر التوريد ويحسن احتمال أن تصل كل العارضة H جاهزة للتركيب بدلًا من التصحيح.

إجراءات الخطوة التالية لتحسين تنسيق العارضة H

عند مراجعة حزمة فولاذية قادمة، ابدأ بالعناصر الأعلى خطورة واسأل سؤالًا بسيطًا: هل تتطابق العارضة H المختارة مع الوصلة الفعلية وحالة الموقع من حيث الأبعاد الكاملة، والسماحية، ونظام المعايير؟ ابنِ قائمة مراجعة حول هندسة المقطع، وظروف الدعم، وسماحية التصنيع، وخلوص التركيب. ثم قارن بيانات الشراء، ورسومات الورشة، ومتطلبات التركيب قبل بدء الإنتاج.

وبالنسبة للمشاريع التي تشمل التوريد العالمي، أو التصنيع المخصص، أو الأنظمة الإنشائية المختلطة، فإن المواءمة الفنية المبكرة تحقق أكبر قيمة. ويمكن للوثائق الواضحة، وضبط الجودة المتسق، ودعم الشركة المصنعة أن تمنع مشكلات المطابقة التي يمكن تجنبها وتحافظ على سير تركيب الفولاذ وفق الجدول الزمني. إن العارضة H ذات المواصفات الجيدة هي أكثر من مجرد عنصر مادة؛ إنها جزء أساسي من التنفيذ الإنشائي الفعال.
