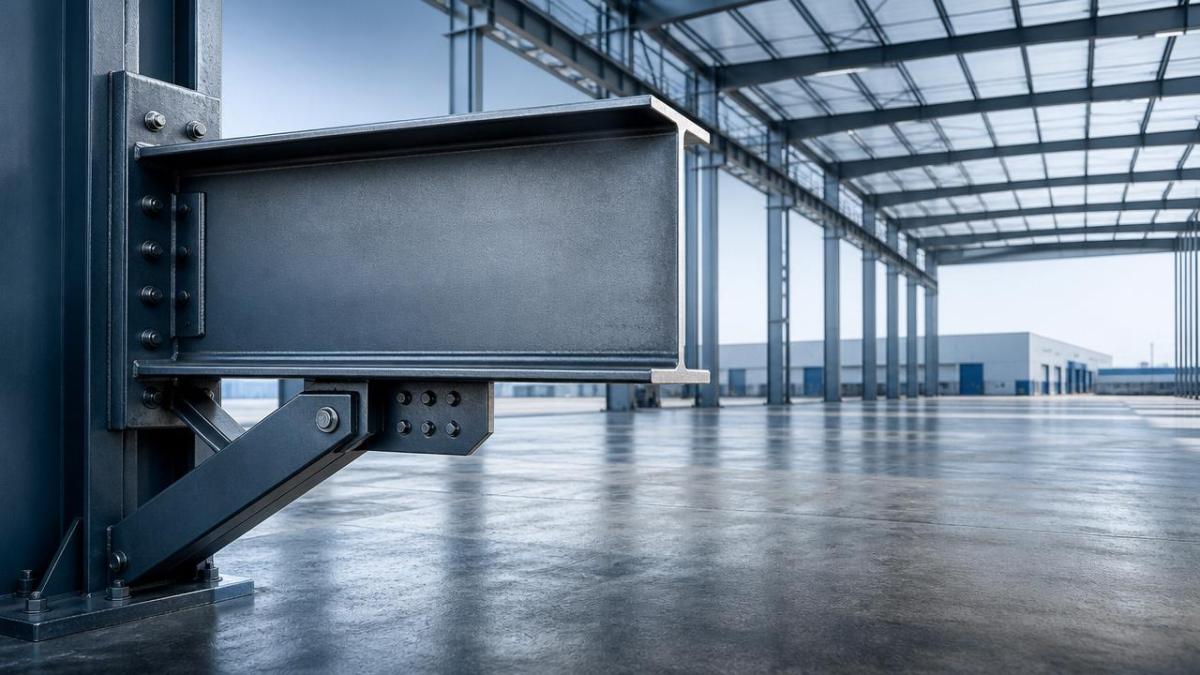

إن فهم امتداد واستقرار العارضة الفولاذية ذات المقطع H أمر أساسي للمهندسين والمقاولين والمشترين الذين يقارنون بين الخيارات الإنشائية لمشاريع البناء. يشرح هذا الدليل العوامل الرئيسية التي تؤثر في قدرة التحمل وشروط الارتكاز وأداء التصميم الآمن, مما يساعد القراء الذين يركزون على المعلومات على اتخاذ قرارات أكثر وعيًا عند اختيار حلول فولاذ إنشائي موثوقة.

ما الذي يريد القراء عادةً معرفته أولاً حول أداء العارضة الفولاذية ذات المقطع H

عندما يبحث الناس عن أساسيات امتداد واستقرار العارضة الفولاذية ذات المقطع H, فإنهم يريدون عادةً إجابة عملية: إلى أي مدى يمكن للعارضة أن تمتد بأمان, وما الذي يجعلها مستقرة بما يكفي في الهياكل الفعلية؟

الإجابة المختصرة هي أن قدرة الامتداد تعتمد على حجم المقطع ودرجة الفولاذ ونوع التحميل وشروط الارتكاز والتقييد الجانبي وحدود صلاحية الخدمة مثل الانحراف, وليس فقط على عمق العارضة وحده.

بمعنى آخر, لا يوجد رقم امتداد عالمي واحد لكل عارضة فولاذية ذات مقطع H. فقد تعمل عارضة بشكل جيد في مستودع أو منصة معينة, لكنها قد تفشل في تخطيط آخر.

بالنسبة للقراء الذين يركزون على المعلومات, فإن النهج الأكثر فائدة هو فهم عوامل القرار الكامنة وراء اختيار العارضة. وهذا يساعدك على مقارنة الخيارات بذكاء قبل طلب الحسابات الهندسية أو عروض الأسعار من الموردين.

لماذا تُعد مقاطع العارضة الفولاذية ذات المقطع H شائعة في المشاريع الإنشائية

تُستخدم العارضة الفولاذية ذات المقطع H على نطاق واسع لأن ترتيب الجناح والجسم فيها يوفر مقاومة فعالة للانحناء والقص مع الحفاظ على استخدام المواد اقتصاديًا نسبيًا عبر العديد من الامتدادات.

توفر الأجنحة الأعرض أداءً قويًا في مقاومة الانحناء, خاصةً لعوارض الأرضيات وتأطير الأسقف والطوابق الوسيطة وأنظمة الدعم الصناعية وهياكل الإطارات البوابية التي تتطلب نقل أحمال موثوقًا.

وبالمقارنة مع الأشكال الأقل كفاءة, غالبًا ما توفر العارضة الفولاذية ذات المقطع H توازنًا أفضل بين القوة وسهولة التصنيع والتوافق مع طرق التوصيل الإنشائية القياسية.

ومع ذلك, فإن المقطع الجيد ليس سوى جزء من الإجابة. فما زال الامتداد والاستقرار يعتمدان بدرجة كبيرة على كيفية ارتكاز العارضة وتدعيمها وتحميلها وربطها بالأعضاء المحيطة.

ما الذي يحدد فعليًا امتداد العارضة الفولاذية ذات المقطع H

أهم نقطة لغير المتخصصين هي أن الامتداد لا يُحدد فقط من خلال اسم العارضة. إذ يقيّم المهندسون الحالة الإنشائية الكاملة قبل تأكيد امتداد آمن ومسموح به.

أولاً, مقدار الحمل مهم. فالأحمال الميتة الناتجة عن البلاطات والأسقف والتشطيبات والمعدات والوزن الذاتي تتجمع مع الأحمال الحية الناتجة عن الأشخاص أو التخزين أو المركبات أو الآلات.

ثانيًا, تؤثر طريقة تطبيق الحمل في سلوك العارضة. فالأحمال المنتظمة عبر الامتداد تنتج أنماط انحناء مختلفة عن الأحمال المركزة النقطية أو أحمال المعدات المتحركة.

ثالثًا, لشروط الارتكاز تأثير كبير. فالعارضة بسيطة الارتكاز تتصرف بشكل مختلف عن العارضة المستمرة أو العارضة ذات النهايات المثبتة أو ترتيب الكابولي مع نفس حجم المقطع.

رابعًا, يؤثر الطول غير المدعم بقوة في الاستقرار. فإذا لم يكن الجناح المضغوط مقيدًا جانبيًا, فقد تُحدد العارضة بانبعاج الالتواء الجانبي قبل الوصول إلى كامل مقاومتها للانحناء.

خامسًا, قد تتحكم معايير صلاحية الخدمة في التصميم. فحتى إذا كانت العارضة تمتلك مقاومة كافية, فإن زيادة الانحراف أو الاهتزاز قد تجعلها غير مناسبة للأرضيات أو الممرات أو المناطق التي تحتوي على معدات حساسة.

وأخيرًا, يجب الالتزام بمتطلبات الأكواد المحلية. فكثيرًا ما تشير المشاريع الدولية إلى معايير ASTM و EN و JIS و GB, وقد تؤثر قواعد التصميم المستخدمة في الاختيار النهائي للمقطع.

المقاومة ليست هي نفسها الاستقرار

يفترض كثير من المشترين أن المقطع الفولاذي الأقوى يعني تلقائيًا عارضة أكثر أمانًا. لكن في الواقع, قد تمتلك العارضة مقاومة مادية عالية ومع ذلك لا تزال تواجه مشكلات استقرار في ظروف معينة.

تشير المقاومة إلى قدرة العارضة على مقاومة الانحناء والقص والارتكاز والإجهادات الموضعية دون تجاوز حدود التصميم. أما الاستقرار فيتعلق بكيفية تصرف العنصر كشكل تحت الحمل.

ومن الأمثلة الشائعة على ذلك انبعاج الالتواء الجانبي. فعندما يكون الجناح المضغوط حرًا في التحرك جانبيًا أو الالتواء, قد تنبعج العارضة قبل أن يصل الفولاذ إلى كامل قدرة الخضوع الخاصة به.

ولهذا السبب يمكن لعارضتين من نفس درجة المادة أن تقدما أداءً مختلفًا جدًا إذا كانت إحداهما تتمتع بتقييد مناسب بواسطة بلاطة الأرضية أو تدعيم بالجسور الثانوية بينما تظل الأخرى غير مدعمة جانبيًا.

ولأغراض المقارنة العملية, ينبغي على القراء التعامل مع المقاومة والاستقرار على أنهما فحصان مرتبطان لكن منفصلان. فالتصميم الجيد يجب أن يحقق كليهما, إلى جانب متطلبات الانحراف والوصلات.

كيف تغيّر شروط الارتكاز قدرة الامتداد في المشاريع الفعلية

غالبًا ما يستخف المشترون بشروط الارتكاز أثناء الاختيار الأولي. ومع ذلك, يمكنها أن تزيد أو تقلل بشكل كبير من الامتداد العملي للعارضة الفولاذية ذات المقطع H أثناء الخدمة.

تتعرض العارضة بسيطة الارتكاز إلى انحناء موجب كبير في منتصف الامتداد, وعادةً ما يكون انحرافها أكبر من العارضة المستمرة التي تحمل أحمالاً مشابهة عبر عدة ارتكازات.

يمكن للعارضة المستمرة أن توزع العزوم بكفاءة أكبر, مما يسمح أحيانًا باستخدام مقطع أخف. إلا أن هذه الفائدة تأتي مع تحليل أكثر تعقيدًا ومتطلبات مختلفة لتفاصيل الوصلات.

تُعد العوارض الكابولية أكثر تطلبًا لأن الانحناء السالب والانحراف قد يصبحان عاملين حرجين بسرعة. وهذا يعني أن مقطعًا يعمل على امتداد بسيط قد يكون غير كافٍ عند استخدامه ككابولي.

كما أن صلابة الأعمدة وتفاصيل مقاعد الارتكاز مهمة أيضًا. فقد يتصرف ارتكاز يبدو صلبًا من حيث المفهوم بمرونة أكبر في التنفيذ, مما يؤثر في نقل الحمل الفعلي واستجابة العارضة.

لماذا تتحكم حدود الانحراف غالبًا في اختيار العارضة

في كثير من المباني العملية, لا تكون المشكلة الحاكمة هي الفشل النهائي بل الحركة المفرطة. فقد يؤدي الانحراف إلى إتلاف التشطيبات أو خلق خطر تجمع المياه أو التأثير في الأبواب أو التسبب في إحساس غير مريح بالأرضية.

تستخدم ممارسات التصميم الشائعة حدودًا للانحراف تستند إلى نسب الامتداد, لكن الحد المقبول يعتمد على استخدام المنشأ وما الذي تدعمه العارضة.

فعلى سبيل المثال, قد تحتاج العارضة التي تحمل تشطيبات هشة أو قواطع إلى حد انحراف أكثر صرامة من عارضة تدعم مساحة صناعية مفتوحة مع مخاوف أقل تتعلق بالحساسية.

ولهذا السبب قد يفوت المشترون الذين يقارنون فقط الوزن لكل متر أو عمق المقطع المشكلة الحقيقية. فقد تتطلب العارضة الأرخص استبدالها إذا لم يكن أداء صلاحية الخدمة مقبولاً.

في مناقشات المشاريع, يُعد طلب كل من كفاية المقاومة والامتثال للانحراف طريقة فرز أكثر فائدة من الاكتفاء بالسؤال عن أرقام الامتداد القصوى.

ما الذي يفحصه المهندسون عند تقييم استقرار العارضة

يشمل تقييم الاستقرار عادةً طول الجناح المضغوط غير المدعم, وموضع الحمل بالنسبة إلى مركز القص, وتدرج العزم, ونحافة الجسم, ونحافة الجناح, ومقاومة الالتواء.

إذا تم تطبيق الأحمال فوق العارضة, فقد تزيد من التأثيرات المسببة لعدم الاستقرار. وإذا كانت العارضة مقيدة بواسطة ألواح التغطية أو الأعضاء الثانوية أو أنظمة التدعيم, فقد يتحسن الاستقرار بشكل كبير.

كما أن سلوك الوصلات مهم أيضًا. إذ يمكن للألواح الطرفية والمقويات وزوايا الارتكاز والتفاصيل الملحومة أن تغيّر كيفية دخول القوى إلى العارضة ومقدار التقييد الذي يتم توفيره فعليًا.

وبالنسبة للامتدادات الطويلة أو التطبيقات الصناعية ذات الأحمال العالية, قد يراجع المهندسون أيضًا الاهتزازات والتأثيرات الديناميكية والتعرض للإجهاد التعبي والتفاعل بين العارضة والإطار المحيط بها.

ويُعد هذا التقييم الأوسع أحد الأسباب التي تجعل موردي الفولاذ الإنشائي المسؤولين يقدمون بيانات المقاطع والامتثال للمعايير, بينما يجب أن يظل تصميم العارضة النهائي خاصًا بكل مشروع.

الحالات النموذجية التي يحدث فيها خطأ في اختيار العارضة الفولاذية ذات المقطع H

أحد الأخطاء الشائعة هو اختيار مقطع من مخطط دون التحقق من افتراضات التحميل الفعلية. فقد تعتمد جداول الامتداد العامة على أحمال أخف من تلك التي يتطلبها مشروعك.

وخطأ آخر هو تجاهل التقييد الجانبي. فالعارضة التي تؤدي جيدًا مع تقييد البلاطة المركبة قد تكون غير آمنة إذا استُخدمت في إطار سقف مفتوح بطول غير مدعم كبير.

كما يركز بعض المشترين أكثر من اللازم على الحمولة الأولية للفولاذ بالأطنان. إذ قد يؤدي تقليل حجم المقطع إلى زيادة تعقيد التصنيع أو الحاجة إلى التدعيم أو مشكلات الخدمة طويلة الأجل, مما قد يمحو وفورات التكلفة.

كما أن تبسيط الوصلات قد يسبب مشكلات أيضًا. فإذا كانت تفاصيل الارتكاز أضعف من المفترض في التصميم, فقد لا تتصرف العارضة المركبة مثل النموذج الإنشائي الأصلي.

وأخيرًا, يجب أن تتطابق المواد المستوردة مع المعيار المطلوب والتركيب الكيميائي والخواص الميكانيكية وسماحية الأبعاد وإمكانية التتبع اللازمة للسوق المستهدفة.

كيف يمكن للمشترين والمقاولين اتخاذ قرارات أفضل في المراحل المبكرة

إذا كنت تقارن بين الخيارات الإنشائية قبل اكتمال الهندسة, فابدأ بوظيفة المشروع: مستودع, مصنع, منصة, طابق وسيط, أرضية تجارية, دعم معدات, أو سقف طويل الامتداد.

ثم حدد مدخلات التصميم الأساسية بوضوح: طول الامتداد, التباعد, أنواع الأحمال, القيم التقديرية, تخطيط الارتكاز, التقييد المتوقع, بيئة التآكل, ومعيار التصميم المعمول به.

وبهذه المدخلات, يمكنك طلب دعم أكثر فائدة من المورد وتجنب الأسئلة الغامضة مثل “ما هو امتداد هذا المقاس من العارضة؟” دون سياق المشروع.

ومن المفيد أيضًا مقارنة البدائل باستخدام القيمة الإجمالية للمشروع, وليس فقط وزن المقطع. فسهولة التصنيع وكفاءة الشحن ومدة التسليم وسرعة التركيب يمكن أن تؤثر في الاختيار النهائي.

وبالنسبة للتوريد الدولي, يمكن للمصنعين ذوي الإنتاج المستقر والامتثال لمعايير ASTM و EN و JIS و GB تقليل مخاطر المشتريات وتحسين الاتساق بين الدفعات.

اختيار المواد في المشاريع الصناعية الأوسع

في العديد من المنشآت الصناعية, تعمل أنظمة العارضة الفولاذية ذات المقطع H إلى جانب الأنابيب والدعامات الميكانيكية والمنصات ومعدات العمليات الحساسة للتآكل, لذلك غالبًا ما يتم تنسيق اختيار المواد عبر الأنظمة المختلفة.

فعلى سبيل المثال, قد تجمع المشاريع في مجالات البترول والمعالجة الكيميائية والطاقة والتكنولوجيا الحيوية والمواد الغذائية وبناء السفن بين هياكل التأطير من الفولاذ الكربوني الإنشائي ومكونات من الفولاذ المقاوم للصدأ المقاومة للتآكل في المناطق المجاورة.

وعندما تكون مناولة السوائل أو البيئات القاسية ضمن المتطلبات, قد يقيّم المشترون أيضًا منتجات مثلأنبوب من الفولاذ المقاوم للصدأ 316 للأجزاء التي تتطلب مقاومة محسنة للتآكل وثباتًا عاليًا في درجات الحرارة.

تُستخدم هذه الفئة من المنتجات على نطاق واسع في مجالات البترول والبناء والطاقة الكهربائية والنووية والطاقة والآلات والغلايات وصناعة الورق وغيرها من القطاعات التي تحتاج إلى خواص ميكانيكية موثوقة ونطاق أبعاد مناسب.

وقد تشمل المواصفات النموذجية سماكة جدار من 1mm إلى 150mm, وقطرًا خارجيًا من 6mm إلى 2500mm, وأطوالاً مثل 4000mm و 5800mm و 6000mm أو 12000mm.

كما يتحقق المشترون الدوليون غالبًا من المعايير المعترف بها مثل ASTM A213 و ASTM A312 و ASTM A269 و EN10216 و JIS G3459 و JIS G3463 والمواصفات ذات الصلة من DIN أو BS أو GOST أو GB.

وعلى الرغم من أن اختيار الأنابيب والعوارض مهمتان هندسيتان منفصلتان, فإن هذه المقارنة توضح كيف توازن فرق المشاريع غالبًا بين الكفاءة الإنشائية ومتطلبات التآكل والامتثال للمعايير عبر عدة حزم مواد.

ما الذي يجب سؤاله لمورد الفولاذ الإنشائي قبل اعتماد اختيار العارضة نهائيًا

ابدأ بتأكيد معيار التصنيع ونطاق المقاطع المتاح ودرجة الفولاذ وسماحيات الأبعاد وما إذا كانت شهادات اختبار المصنع مقدمة مع معلومات دفعات قابلة للتتبع.

اسأل عما إذا كان المورد يستطيع دعم الأطوال المخصصة والقطع والثقب وتجهيزات اللحام والمعالجة السطحية والتغليف التصديري المناسب لميناء الوجهة وجدول المشروع.

وبالنسبة للطلبات الكبيرة أو المتكررة, من المفيد مراجعة الطاقة الإنتاجية وإجراءات مراقبة الجودة وسير عمل الفحص والخبرة في خدمة منطقتك المستهدفة أو نظام المعايير المطلوب.

وإذا كان المشروع يتضمن مكونات إنشائية مخصصة, فوضّح المسؤوليات التصميمية التي تقع على عاتق المورد وتلك التي تبقى على عاتق مهندس المشروع أو مقاول التصنيع.

ينبغي للمورد الموثوق أن يساعد في تقليل عدم اليقين في التوريد, لكنه لا ينبغي أن يحل محل المراجعة الرسمية للتصميم الإنشائي عندما يتعلق الأمر بقرارات الامتداد والاستقرار الحساسة للسلامة.

طريقة عملية للتفكير في امتداد واستقرار العارضة الفولاذية ذات المقطع H

أهم خلاصة مفيدة هي أن الامتداد ليس رقمًا في كتالوج. بل هو نتيجة تفاعل خصائص المقطع مع الحمل والتقييد وشروط الارتكاز وحدود الانحراف وفحوصات التصميم المستندة إلى الأكواد.

ولهذا السبب, فإن أفضل سؤال في المرحلة المبكرة ليس “ما هو الامتداد الأقصى؟” بل “في ظل ظروف مشروعي الفعلية, ما المقطع الذي يمكنه أن يحقق بأمان متطلبات المقاومة والاستقرار وصلاحية الخدمة؟”

يساعد هذا التحول في طريقة التفكير المهندسين والمقاولين والمشترين على مقارنة الخيارات بدقة أكبر وتجنب القرارات المبنية على افتراضات غير مكتملة أو جداول مبسطة أكثر من اللازم.

وعند التوريد من مصنع موثوق للفولاذ الإنشائي, يمكن أن يؤدي الاختيار الصحيح للعارضة إلى تحسين كفاءة البناء والسيطرة على المخاطر ودعم الأداء الإنشائي طويل الأجل.

وباختصار, فإن فهم أساسيات العارضة الفولاذية ذات المقطع H يعني التركيز على عوامل التصميم الفعلية, وخاصة الاستقرار الجانبي والانحراف, بدلًا من الاعتماد على حجم المقطع وحده. وبهذه الطريقة تُتخذ قرارات أفضل.
