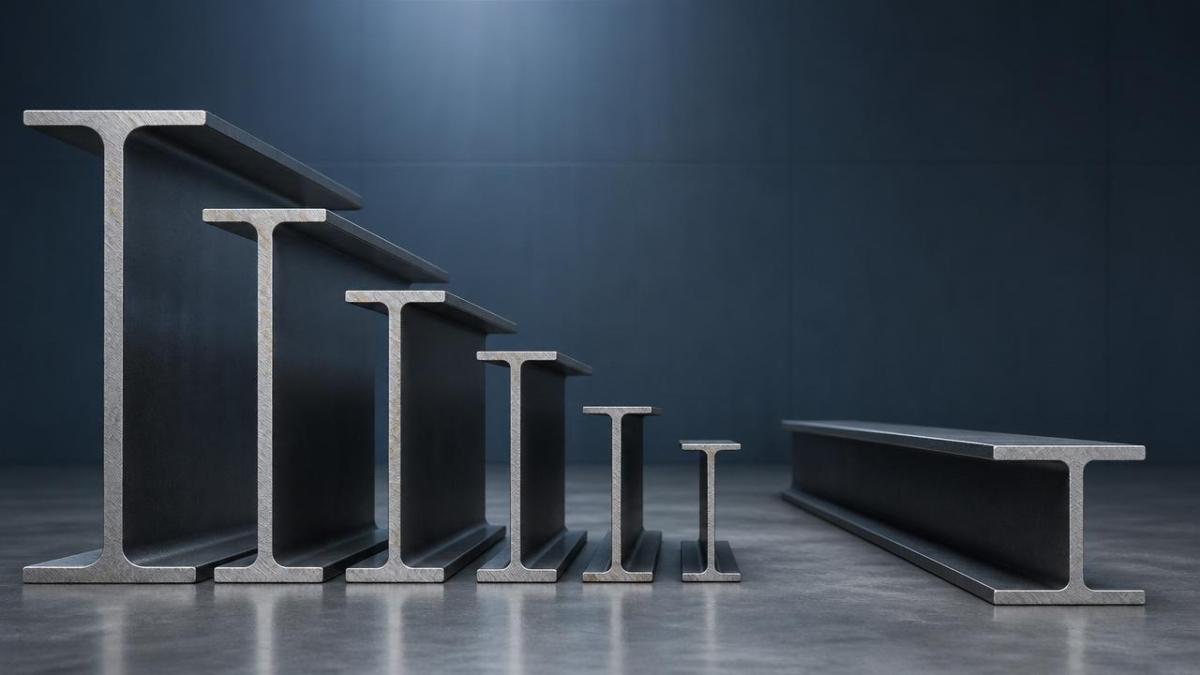

يُعد اختيار مقاس H-beam الصحيح أمرًا بالغ الأهمية لسلامة المشروع، والتحكم في التكاليف، وكفاءة التنفيذ. بالنسبة لمديري المشاريع وقادة الهندسة، فإن فهم أبعاد H-beam وخصائص المقطع ومتطلبات الأحمال يساعد على تقليل مخاطر التوريد وتجنب أخطاء المواصفات. يشرح هذا الدليل كيفية قراءة مقاسات H-beam واختيار المقطع المناسب للتطبيقات الإنشائية، والصناعية، والتصنيعية.
في المشتريات العملية، لا يتم اختيار H-beam بناءً على العمق فقط. يؤثر ارتفاع المقطع، وعرض الجناح، وسماكة الجسر، وسماكة الجناح، ودرجة الفولاذ، وسماحية الطول، والمعايير المطبقة جميعها على الأداء، والتصنيع، وإجمالي تكلفة التركيب. حتى عدم التطابق بمقدار 10-20 mm في هندسة المقطع قد يؤدي إلى تعارضات في الوصلات، أو زيادة وقت اللحام، أو الحاجة إلى إعادة التصميم في الموقع.
بالنسبة للمشترين المعتمدين على المشاريع، لا يتمثل الهدف ببساطة في طلب عارضة تكون “قوية بما يكفي”. يجب أن يلبّي H-beam المناسب المتطلبات الإنشائية، ويستوفي متطلبات ASTM, EN, JIS, أو GB، ويتوافق مع قيود النقل والتركيب، ويصل في الموعد المحدد بجودة متسقة. وهذا مهم بشكل خاص في التوريد من عدة دول، حيث قد تختلف المصطلحات وسلاسل المقاسات بين المصانع والمعايير المختلفة.
كيفية كتابة مقاسات H-Beam وما الذي تعنيه الأرقام
تجمع أوصاف مقاسات H-beam عادةً بين 4 أبعاد أساسية: ارتفاع المقطع، وعرض الجناح، وسماكة الجسر، وسماكة الجناح. واعتمادًا على السوق، قد يتم عرضها بالملليمتر، أو البوصة، أو كاسم مقطع اسمي مرتبط بجدول معياري. وبالنسبة لمديري المشاريع، فإن قراءة هذه القيم بشكل صحيح هي الخطوة الأولى لمنع أخطاء الشراء.
أبعاد المقطع الأساسية
قد يبدو التعبير المتري الشائع على النحو التالي: 300 × 300 × 10 × 15 mm. في هذا التنسيق، تمثل 300 mm الارتفاع الكلي للمقطع، وتمثل 300 mm عرض الجناح، وتمثل 10 mm سماكة الجسر، وتمثل 15 mm سماكة الجناح. تؤثر هذه القيم الأربع بشكل مباشر على مقاومة الانحناء، وقدرة القص، وتصميم الوصلات، وإجمالي الوزن لكل متر.
في العديد من المشاريع، يراجع المشترون أيضًا نصف قطر الجذر، ونصف قطر الحافة، وسماحية الاستقامة. وبينما تكون هذه التفاصيل غالبًا ثانوية خلال التقدير الأولي، فإنها تصبح مهمة عندما يجب أن يتوافق H-beam مع صفائح النهايات المثبتة بالمسامير، أو المقويات، أو تفاصيل الوصلات، أو متطلبات التصنيع باستخدام CNC. قد يؤثر انحراف صغير في الأبعاد على مئات العناصر المتكررة في الهياكل المصنعة في المصنع.
مصطلحات رئيسية تُدرج غالبًا في جداول العوارض
- عمق المقطع: الارتفاع الرأسي الكلي للعارضة
- عرض الجناح: العرض الكلي عبر الأجنحة
- سماكة الجسر: سماكة اللوح الرأسي المركزي
- سماكة الجناح: سماكة الجناحين العلوي والسفلي
- وزن الوحدة: kg/m أو lb/ft، وهو أمر بالغ الأهمية للوجستيات وخطط الرفع
- خصائص المقطع: Ix, Iy, معامل المقطع، ونصف قطر العطالة
يوضح الجدول أدناه كيف تفسر فرق المشاريع عادةً أبعاد H-beam أثناء المراجعة، والتسعير، وتخطيط التنفيذ.
بالنسبة لمعظم الفرق الهندسية، يقود ارتفاع المقطع ووزن الوحدة القرارات المبكرة، لكن عرض الجناح وسماكته يصبحان على القدر نفسه من الأهمية بمجرد أن يصل التصميم إلى مرحلة التفاصيل ومراجعة الوصلات. ولهذا السبب يجب دائمًا التحقق من جدول المقطع الكامل قبل إصدار أمر الشراء.
الفروق بين H-beams و I-beams
على الرغم من أن المصطلحين يُستخدمان أحيانًا بالتبادل في المناقشات التجارية، فإن H-beams عادةً ما تكون لها أجنحة أعرض وشكل مقطع أكثر توازنًا من العديد من I-beams. ويمكن أن توفر هذه الهندسة توزيعًا أفضل للأحمال وملاءمة محسّنة للأعمدة، والعناصر الناقلة، والإطارات الصناعية الثقيلة. وفي المشتريات، يكون هذا التمييز مهمًا لأن الاستبدال ليس مقبولًا دائمًا من دون تأكيد إنشائي.
إذا حدد مخطط المشروع H-beam، فيجب على المورد تأكيد سلسلة المعيار الدقيقة، مثل JIS, EN, ASTM, أو GB. فقد يختلف مقطع اسمي مشابه من نظام آخر في سماكة الجناح بمقدار 2-6 mm أو في الوزن بعدة كيلوغرامات لكل متر، مما قد يؤثر على كل من التحقق من التصميم والتسعير.
كيفية اختيار مقطع H-Beam المناسب لمشروعك
يبدأ اختيار H-beam المناسب بالحمل والبحر، لكن القرارات الجيدة للمشروع تأخذ أيضًا في الاعتبار حدود الترخيم، وظروف الارتكاز، والتعرض للتآكل، وطريقة التصنيع، وموثوقية سلسلة التوريد. في العديد من المشاريع الصناعية والإنشائية، تؤدي العارضة الزائدة في الحجم إلى زيادة كمية الفولاذ وتكلفة النقل، بينما قد تؤدي العارضة الأقل من المطلوب إلى إعادة التصميم، وإعادة العمل، وتأخير الجدول الزمني.
الخطوة 1: تحديد حالة الحمل، والبحر، وظروف الخدمة
ستتطلب عارضة تدعم منصة بطول 6 m مع أحمال معدات متوسطة مقطعًا مختلفًا تمامًا عن عارضة مستودع بطول 12 m تحمل أحمال السقف، والرياح، والصيانة. يجب على فرق المشاريع تأكيد الحمل الميت، والحمل الحي، ومواقع الأحمال المركزة، وحساسية الاهتزاز، والترخيم المسموح به قبل طلب عروض الأسعار. ومن دون هذه المعلومات، غالبًا ما تكون مقارنات الأسعار بين الموردين مضللة.
في هذه المرحلة، من المفيد أيضًا تحديد ما إذا كان العنصر يعمل أساسًا في الانحناء، أو الضغط، أو التأثيرات المركبة. تُستخدم H-beams بشكل شائع كأعمدة، ودعامات لمسارات الرافعات، وعوارض الميزانين، وإطارات المعدات، وهياكل الرفوف الثقيلة. ويعتمد المقطع الصحيح على الدور الإنشائي الفعلي، وليس فقط على الحجم الإجمالي.
الحد الأدنى من المعلومات التي يجب أن يتلقاها المورد
- موقع المشروع ومعيار التصميم
- درجة الفولاذ المطلوبة وطريقة الحماية من التآكل
- تطبيق العنصر: عارضة، عمود، عنصر جملون، أو إطار دعم
- طول البحر، ونوع الحمل، وتفضيل الوصلة
- الكمية المطلوبة، وطول القطع، وجدول التسليم
الخطوة 2: التحقق من خصائص المقطع، وليس الأبعاد فقط
قد يبدو مقطعان من H-beams متقاربين في الأبعاد الخارجية لكنهما يختلفان بشكل كبير في معامل المقطع، وعزم العطالة، والكتلة. وللاختيار الإنشائي، يكون معامل المقطع غالبًا حاسمًا لمقاومة الانحناء، بينما يؤثر عزم العطالة بشدة على التحكم في الترخيم. وفي التطبيقات ذات البحور الطويلة، قد يحكم الترخيم الاختيار النهائي حتى عندما تبدو المقاومة كافية.
كقاعدة عملية، يجب على الفرق الهندسية مراجعة 4 عناصر فنية على الأقل قبل الاعتماد: معامل المقطع، وعزم العطالة، وسماكة الجسر/الجناح، ودرجة الفولاذ. ويقلل هذا الفحص الأساسي من احتمالية اختيار مقطع يحقق أهداف الحمولة بالطن لكنه يفشل في متطلبات التفاصيل أو قابلية الخدمة.
يوضح جدول المقارنة أدناه كيف يمكن لظروف المشاريع المختلفة أن تؤثر على أولويات اختيار H-beam.
الخلاصة الرئيسية هي أن أفضل H-beam يكون مرتبطًا بالسياق. ففي بعض المشاريع، قد يؤدي تقليل الترخيم بمقدار مقاس مقطع واحد إلى توفير أعمال الضبط أثناء التركيب لاحقًا. وفي مشاريع أخرى، قد يؤدي اختيار مقطع معياري أكثر توفرًا إلى تقصير فترة الشراء بمقدار 1-3 weeks وتقليل تعقيد الشحن.
الخطوة 3: مطابقة العارضة مع متطلبات التصنيع والطلاء
غالبًا ما يركز مديرو المشاريع أولًا على الكفاءة الإنشائية، لكن التوافق مع التصنيع لا يقل أهمية. إذا كان سيتم ثقب H-beam، أو لحامه، أو قطعه، أو دمجه مع صفائح وقنوات، فيجب التحقق مسبقًا من اتساق الأبعاد وقابلية اللحام. وهذا مهم بشكل خاص للمصانع المعيارية، ودعامات الآلات، وحزم الفولاذ التصديرية ذات المكونات المجمعة مسبقًا.
في البيئات المسببة للتآكل، قد يتم دمج H-beam مع صفائح مجلفنة أو أنظمة كسوة لتوفير الغلاف والحماية الثانوية. وفي مثل هذه المشاريع، يقوم المشترون أحيانًا بتوريد المواد ذات الصلة من شريك واحد لتبسيط الخدمات اللوجستية. على سبيل المثال، قد يتم تنسيق تغطيات الأسقف، والحوائط، أو أغطية المعدات من خلالموردي صفائح الفولاذ المجلفن، مع درجات شائعة مثل DX51D, SGCC, S250GD, أو S350GD، ونطاقات سماكة من 0.12 mm إلى 6.00 mm، وعروض من 600 mm إلى 1500 mm حسب التطبيق.
هذا النوع من التوريد المجمع لا يحل محل تصميم المقطع، لكنه قد يساعد في تقليل مخاطر التداخل بين الفولاذ الإنشائي الأساسي ومواد الغلاف. وبالنسبة للتطبيقات الصناعية، والزراعية، والطاقة، والإنشاءات، فهو مفيد عندما ترغب فرق المشتريات في عدد أقل من الموردين، ووثائق أوضح، وتسلسل تسليم أكثر قابلية للتنبؤ.
المخاطر الشائعة عند طلب H-Beams دوليًا
يوفر التوريد العالمي مزايا من حيث التكلفة والقدرة الإنتاجية، لكن شراء H-beam قد يفشل عندما لا تكون تسمية المقاطع، والسماحيات، والمعايير متوافقة. فقد يخفي عرض السعر الذي يبدو تنافسيًا على الورق اختلافات في درجة الفولاذ، ووثائق الاختبار، وبدل القطع، أو الوزن النظري مقابل الوزن الفعلي. ولا تؤثر هذه القضايا على التكلفة فقط، بل أيضًا على تسلسل التركيب وإنتاجية الموقع.
عدم تطابق المعايير واستبدال المقاطع
تتمثل إحدى المشكلات الشائعة في افتراض أن عارضة من معيار واحد قابلة للتبادل بالكامل مع أخرى. في الواقع، قد تحتوي سلاسل ASTM, EN, JIS, و GB على مقاسات اسمية متشابهة لكن بنسب أجنحة مختلفة، ونطاقات سماكة مختلفة، وخصائص مقاطع مختلفة. وإذا تم اقتراح الاستبدال، فيجب على الفريق الهندسي التحقق من 3 نقاط على الأقل: تكافؤ القدرة، وتوافق الوصلات، وتأثير الوزن.
مشكلات سماحية الطول، والتحدب، والاستقامة
بالنسبة للهياكل المصنعة، يكون التحكم في الأبعاد غالبًا بنفس أهمية مقاومة المادة. قد تكون سماحيات طول القطع مثل ±2 mm إلى ±5 mm مقبولة لمشروع ما لكنها فضفاضة جدًا لمشروع آخر. ويجب مراجعة الاستقامة، والالتواء، والتحدب عندما تكون العناصر طويلة، أو مكشوفة، أو مجمعة في وحدات متكررة. وقد يؤدي ضعف التحكم هنا إلى إبطاء التركيب وزيادة أعمال التصحيح الموقعي.
قائمة عملية للتحكم في المخاطر
- تأكيد التعيين الدقيق للمقطع وسلسلة المعيار
- طلب شهادات اختبار المصنع وسجلات فحص الأبعاد
- توضيح ما إذا كان الوزن المذكور في عرض السعر نظريًا أو وزن الشحنة الفعلي
- التحقق من أطوال القطع، وتجهيز النهايات، ووضع العلامات، وطريقة التعبئة
- مواءمة Incoterms, ومدة التسليم، وقواعد الشحن الجزئي قبل الإنتاج
- مراجعة الطلاء أو حالة السطح إذا تجاوز التخزين الخارجي 30-60 days
بالنسبة للعديد من قادة المشاريع، تكفي هذه الفحوصات الستة لتجنب غالبية نزاعات التوريد التي يمكن تفاديها. كما أنها تساعد على مقارنة الموردين بناءً على موثوقية التسليم الإجمالية وليس فقط على سعر الوحدة للطن.
نهج شراء أكثر ذكاءً لمديري المشاريع
تجمع أكثر عمليات شراء H-beam فعالية بين المراجعة الهندسية وتأهيل الموردين. وبدلًا من طلب سعر العارضة فقط، يجب على المشترين طلب حزمة عرض كاملة تغطي توفر المقطع، ودرجة الفولاذ، ووثائق الاختبار، والتحكم في السماحيات، ودعم التصنيع، وجدول التسليم. ويكون هذا النهج مفيدًا بشكل خاص للمشاريع التي تتضمن 50 tons, 500 tons, أو دفعات متكررة عبر عدة نوافذ شحن.
ما الذي يجب تقييمه إلى جانب عرض السعر
يجب أن يكون مورد الفولاذ الإنشائي الموثوق قادرًا على دعم المتطلبات القياسية والمخصصة، وتقديم تواصل واضح بشأن القدرة الإنتاجية، والعمل وفق معايير معترف بها دوليًا. وبالنسبة لتنفيذ المشاريع، غالبًا ما تكون مواعيد التسليم المستقرة مهمة بقدر أهمية السعر الاسمي. فقد يؤثر تأخير لمدة 2-week في وصول الفولاذ على تسليم الأعمال المدنية، وتركيب المعدات، وتنسيق المقاولين الفرعيين في كامل موقع العمل.
تعمل Hongteng Fengda بصفتها مُصنّعًا ومُصدّرًا للفولاذ الإنشائي من الصين، وتورد angle steel, channel steel, steel beams, cold formed steel profiles, ومكونات فولاذ إنشائي مخصصة لمشاريع البناء والصناعة العالمية. وبالنسبة للمشترين الذين يديرون المشتريات العابرة للحدود، يمكن لهذا النوع من القاعدة التصنيعية دعم كل من المقاطع القياسية ومتطلبات OEM مع التوافق مع المتطلبات ذات الصلة بـ ASTM, EN, JIS, و GB.
معايير تقييم المورد الموصى بها
- هل يمكن للمورد توفير سلسلة H-beam الدقيقة المطلوبة؟
- هل يدعم القطع حسب الطول، أو الثقب، أو التجميع الملحوم عند الحاجة؟
- هل تتوفر MTCs, وتقارير الفحص، وتفاصيل التعبئة قبل الشحن؟
- هل يمكنه تنسيق عناصر الفولاذ ذات الصلة لحزمة مشروع واحدة؟
- هل مدة التسليم واقعية بالنسبة للحمولة المطلوبة بالطن والوجهة؟
إن اختيار مقاس H-beam الصحيح هو في النهاية توازن بين الأداء الإنشائي، وعملية التصنيع، وموثوقية الشراء. وعندما تتم قراءة الأبعاد بشكل صحيح ويتم التحقق من خصائص المقطع مقابل ظروف المشروع الفعلية، يمكن للفرق تقليل المبالغة في التصميم، وتجنب تعارضات الوصلات، والتحكم في تكلفة الفولاذ المسلم بشكل أكثر فعالية.
إذا كنت تقوم بتوريد H-beams للمباني، أو الإطارات الصناعية، أو دعامات الآلات، أو مشاريع التصنيع التصديرية، يمكن لمورد محترف المساعدة في مواءمة اختيار المقطع، والامتثال للمعايير، وتخطيط التسليم منذ البداية. تواصل مع Hongteng Fengda لمناقشة رسوماتك، ومقاسات العوارض المطلوبة، والجدول الزمني لمشروعك، أو اطلب حلًا مخصصًا للفولاذ الإنشائي لطلبك القادم.
