يُعدّ تركيب أنابيب الصلب المجلفن بشكل صحيح أمرًا بالغ الأهمية في المواقع واسعة النطاق، حيث يمكن أن تُعرّض حلقات التأريض وأعطال التمدد الحراري السلامة والامتثال للمعايير وعمر النظام للخطر. وبصفتها موردًا موثوقًا لأنابيب الصلب الكربوني وألواح الصلب المجلفن، تدعم شركة هونغتنغ فينغدا المهندسين ومديري المشاريع بأنابيب مجلفنة بالغمس الساخن عالية الأداء، وألواح مجلفنة مسبقًا، وحلول أنابيب فولاذية مجلفنة متينة، مصممة لتحمّل الظروف البيئية القاسية. سواءً أكان الأمر يتعلق بتحديد ألواح الفولاذ المقاوم للصدأ 316L للمناطق المعرضة للتآكل أو دمج مواد متوافقة مع معايير ASTM، فإن خبرتنا في مجال الصلب الإنشائي تضمن الموثوقية من مرحلة التصميم وحتى التشغيل.

لماذا تُعدّ حلقات التأريض والتمدد الحراري مهمة في البنية التحتية الفولاذية واسعة النطاق

في المجمعات الصناعية ومحطات الطاقة الفرعية ومجمعات التصنيع متعددة المباني، تؤدي أنابيب الصلب المجلفن دورين: الحماية الميكانيكية للأسلاك وجزء من مسار التأريض. عند تركيبها بشكل غير صحيح - خاصةً على امتدادات طويلة (أكثر من 30 مترًا) أو في مناطق ذات درجات حرارة متغيرة (مثل الانتقالات بين الأماكن الخارجية والداخلية) - فإن أنظمة الأنابيب معرضة لخطر عطلين مترابطين: حلقات تأريض تُسبب تيارات شاردة، وإجهاد التمدد الحراري الذي يُسبب تشقق الوصلات أو انفصال المثبتات.

هذه المشكلات ليست نظرية. تُظهر بيانات ميدانية من مشاريع المرافق في أمريكا الشمالية أن 23% من تقارير عدم المطابقة المتعلقة بالتأريض في عام 2023 تعود إلى أخطاء في مسارات الأنابيب، وليس إلى أعطال في الموصلات. وبالمثل، تُشير مواقع البتروكيماويات في الشرق الأوسط إلى ارتفاع معدلات استبدال الأنابيب بنسبة تصل إلى 17% في المنشآت التي تم فيها إغفال وصلات التمدد في مسارات تتجاوز 15 مترًا.

ما السبب الجذري؟ عدم التوافق بين أفضل الممارسات الكهربائية وسلوك الفولاذ الإنشائي. تتمدد الأنابيب المجلفنة بمعدل 12 ميكرومتر/متر·درجة مئوية تقريبًا، وهو نفس معدل تمدد عوارض وأعمدة الفولاذ الكربوني. إذا تم تثبيت الأنابيب بشكل محكم على إطارات العوارض الفولاذية دون مراعاة الحركة التفاضلية، يتراكم الإجهاد عند نقاط التوصيل، مما يُعرّضها لخطر فقدان التوصيل الكهربائي والإجهاد الميكانيكي.

أفضل ممارسات التركيب: من تباعد نقاط التثبيت إلى وضع فواصل التمدد

يتطلب التخفيف الفعال للمخاطر تنسيقًا بين مختلف التخصصات، ليس فقط بين فنيي الكهرباء، بل أيضًا بين مهندسي الإنشاءات وفرق المشتريات. فيما يلي ممارسات مُثبتة ميدانيًا تُستخدم في مشاريع متوافقة مع معايير EN 61537 وNFPA 70:

• المسافة بين نقاط التثبيت: بحد أقصى 3 أمتار للمسارات الأفقية بقطر ≤ 50 مم؛ يتم تقليلها إلى 2.4 متر للأقطار ≥ 63 مم أو التركيبات الرأسية التي يزيد ارتفاعها عن 4 أمتار.

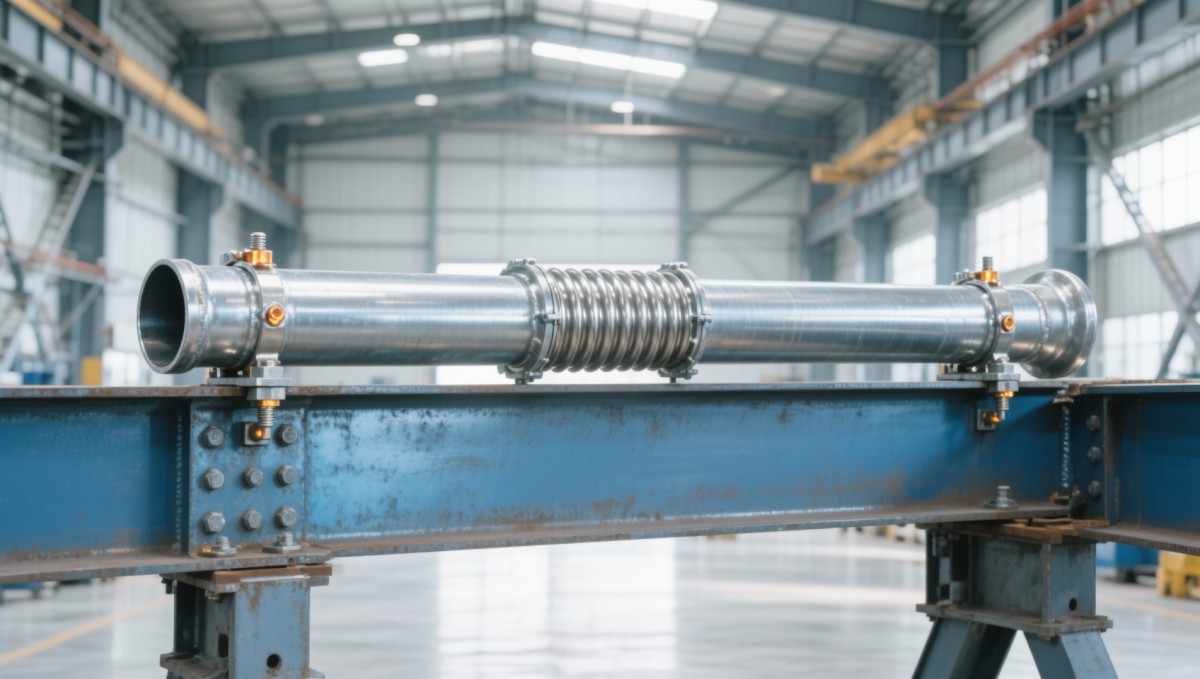

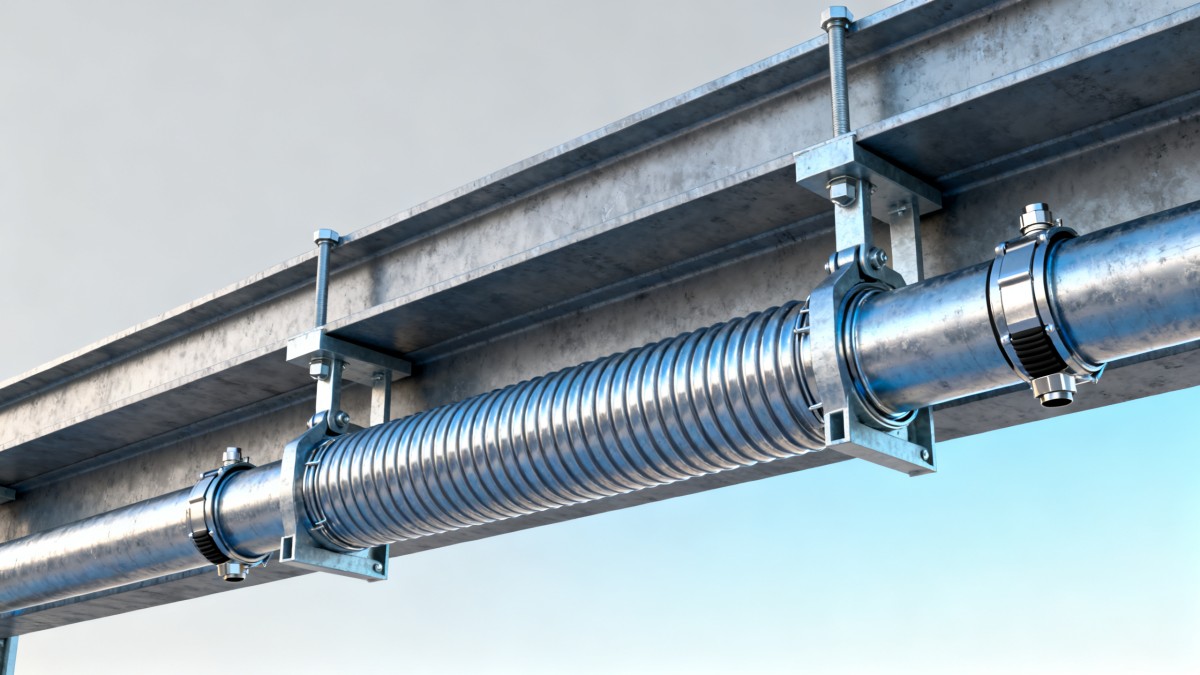

• فترات وصلات التمدد: يتم تركيبها كل 18-24 مترًا في نطاقات درجات الحرارة المحيطة من -10 درجة مئوية إلى +50 درجة مئوية؛ ويتم تقليلها إلى 12-15 مترًا في المناخات الصحراوية أو القطبية حيث يتجاوز فرق درجة الحرارة اليومي 35 درجة مئوية.
• استمرارية التأريض: استخدم اللحام الحراري أو موصلات الضغط غير القابلة للعكس المدرجة - وليس العروات من النوع اللولبي - لجميع نقاط ربط الأنابيب بالفولاذ الهيكلي.
• العزل الحراري: عند عبور الأنابيب للوصلات الهيكلية أو اختراقها للجدران المقاومة للحريق، استخدم جلبات غير موصلة مصنفة للتعرض للحريق لمدة ساعتين على الأقل وسمك جدار 1.5 مم على الأقل.

تعكس هذه المعايير التحقق من صحة الواقع العملي، وليس مجرد معايير نظرية. فعلى سبيل المثال، ساعد فريق الدعم الفني في شركة هونغتنغ فينغدا مشروع مركز بيانات في جنوب شرق آسيا من خلال إعادة حساب نقاط التثبيت بعد أن كشفت سجلات الطقس المحلية عن ذروة درجات حرارة صيفية بلغت 42 درجة مئوية (مقارنةً بافتراض التصميم البالغ 35 درجة مئوية)، مما حال دون حدوث 11 حالة فشل محتملة في التوسعة على امتداد 2.3 كيلومتر من مسارات الأنابيب.

اعتبارات أساسية لتوافق المواد

يجب أن تتوافق الأنابيب المجلفنة مع العناصر الإنشائية المحيطة بها. قد يؤدي اختلاف معاملات التمدد الحراري أو التوصيل الجلفاني إلى تسريع التلف. تشمل فحوصات التوافق الأساسية ما يلي:

يُبرز هذا الجدول سبب ضرورة الفصل العازل عند التثبيت المباشر على دعامات من الفولاذ المقاوم للصدأ - وهو أمر شائع في المصانع الساحلية. فبدون هذا الفصل، يتآكل طلاء الزنك أسرع بمقدار 3 إلى 5 مرات نتيجةً لتسارع التآكل الجلفاني.

كيف يؤثر اختيار الفولاذ الإنشائي على سلامة نظام المواسير

لا تعمل الأنابيب بشكل منفرد، بل هي مثبتة على العناصر الإنشائية. ويؤثر اختيار الفولاذ الداعم بشكل مباشر على الأداء طويل الأمد. فعلى سبيل المثال، توفر مقاطع العوارض الفولاذية المدرفلة على الساخن، مثل Q235 أو A36، ثباتًا في الأبعاد تحت الحمل، ولكنها تتطلب تحضيرًا دقيقًا للحام عند توصيل موصلات التأريض.

تتوافق عوارضنا الفولاذية المعتمدة من المصنع مع معايير ASTM A6/A6M و GB/T 706، مع دقة عالية في أبعاد الشبكة/الشفة تصل إلى ±1%، وهو أمر بالغ الأهمية لضمان محاذاة دقيقة لمسامير التثبيت على امتداد يزيد عن 100 متر. وتُقلل هذه الدقة من أعمال الصيانة الميدانية بنسبة تصل إلى 40% مقارنةً بالقطاعات غير المطابقة للمواصفات، وذلك وفقًا لنتائج عمليات التدقيق التي أُجريت بعد التركيب في مشاريع مزارع الرياح الأوروبية.

علاوة على ذلك، قد تُظهر المقاطع المشكلة على البارد إجهادًا متبقيًا أكبر، مما يؤثر على كيفية انتقال قوى التمدد إلى مشابك المواسير. لهذا السبب، نوصي باستخدام المكونات الهيكلية المدرفلة على الساخن - بما في ذلك عوارض I بأحجام تتراوح من 10 سم إلى 60 سم ارتفاعًا - للدعم الأساسي للمواسير في البنية التحتية عالية الموثوقية.

قائمة التحقق من المشتريات: ما يجب على المشترين التحقق منه قبل الطلب

عند توريد الأنابيب المجلفنة والفولاذ الهيكلي الداعم، يجب على فرق المشتريات والتقييم الفني التحقق بشكل مشترك من هذه العناصر الستة قبل إصدار أمر الشراء:

1. كتلة طلاء الزنك: الحد الأدنى 610 جم/م² للجلفنة بالغمس الساخن (ASTM A123)، تم التحقق من ذلك من خلال الاختبارات المدمرة على 3 عينات عشوائية لكل دفعة.
2. إمكانية تتبع الفولاذ الهيكلي: تقارير اختبار المصنع (MTRs) التي توضح التركيب الكيميائي وقوة الشد ونتائج اختبار الانحناء - بما يتوافق مع الدرجة المحددة (على سبيل المثال، Q345 أو SS400 أو A36).
3. الامتثال للتفاوتات الأبعاد: يتم قياس سمك الشبكة وعرض الشفة والاستقامة وفقًا للمعيار EN 10034 أو ASTM A6.
4. وثائق قابلية اللحام: حزم WPS/PQR المؤهلة مسبقًا لتوصيل طرف التأريض، وخاصة للدرجات عالية القوة مثل Q345 أو St52.
5. شفافية وقت التسليم: جدول إنتاج مؤكد مع هامش زمني للتفتيش من قبل طرف ثالث (مثل SGS أو Bureau Veritas) إذا لزم الأمر.
6. جاهزية التخصيص: القدرة على توريد المكونات الهيكلية المثقوبة مسبقًا أو المقطوعة مسبقًا أو المجلفنة مسبقًا - مما يقلل من العمالة في الموقع بنسبة 25-35٪.

تُقدّم شركة هونغتنغ فينغدا حزم توثيق كاملة لكل شحنة، تشمل تقارير فحص المواد ثنائية اللغة، وجداول مرجعية للمواصفات الأوروبية/الأمريكية، وتقارير فحص الأبعاد. مدة التسليم القياسية لدينا لطلبات الفولاذ الإنشائي تتراوح بين أسبوعين وأربعة أسابيع للأحجام القياسية، مع توفر خيارات تسليم سريعة للمشاريع العاجلة.

لماذا تختار شركة هونغتنغ فينغدا كشريك لحلول الصلب المتكاملة؟

على عكس موردي السلع الأساسية، تربط شركة هونغتنغ فينغدا بين احتياجات البنية التحتية الكهربائية والهندسة الإنشائية. فنحن لا نكتفي بتوريد الفولاذ، بل نشارك في تصميم الحلول الهندسية. يقوم فريقنا الفني بمراجعة تفاصيل تثبيت المواسير الكهربائية وفقًا لرسوماتكم الإنشائية، ويحدد مخاطر عدم التوافق الحراري مبكرًا، ويتحقق من مسارات استمرارية التأريض قبل بدء التصنيع.

سواء كنت بحاجة إلى أنابيب مجلفنة ASTM A53 مقترنة بعوارض Q235 I لمزرعة طاقة شمسية في تكساس، أو مقاطع مشكلة على البارد EN 10219 مع دعامات SS355JR لمصنع سيارات في بولندا، فإننا نقدم حزم مواد معتمدة وقابلة للتتبع ومحسّنة لوجستيًا - مدعومة بإدارة الجودة ISO 9001 ومختبرات مراقبة الجودة الداخلية بنسبة 100٪.

تواصلوا معنا اليوم للحصول على: • تصميم دعامات مخصصة للأنابيب الكهربائية بناءً على مواصفات عوارضكم الفولاذية • تقارير التحقق من طلاء الزنك للتطبيقات الحساسة للتأريض • تأكيد مدة التسليم مع مرونة في اختيار ميناء التفريغ (شنغهاي، تشينغداو، نينغبو) • تغليف وتسمية المعدات الأصلية وفقًا لمتطلبات موقعكم
