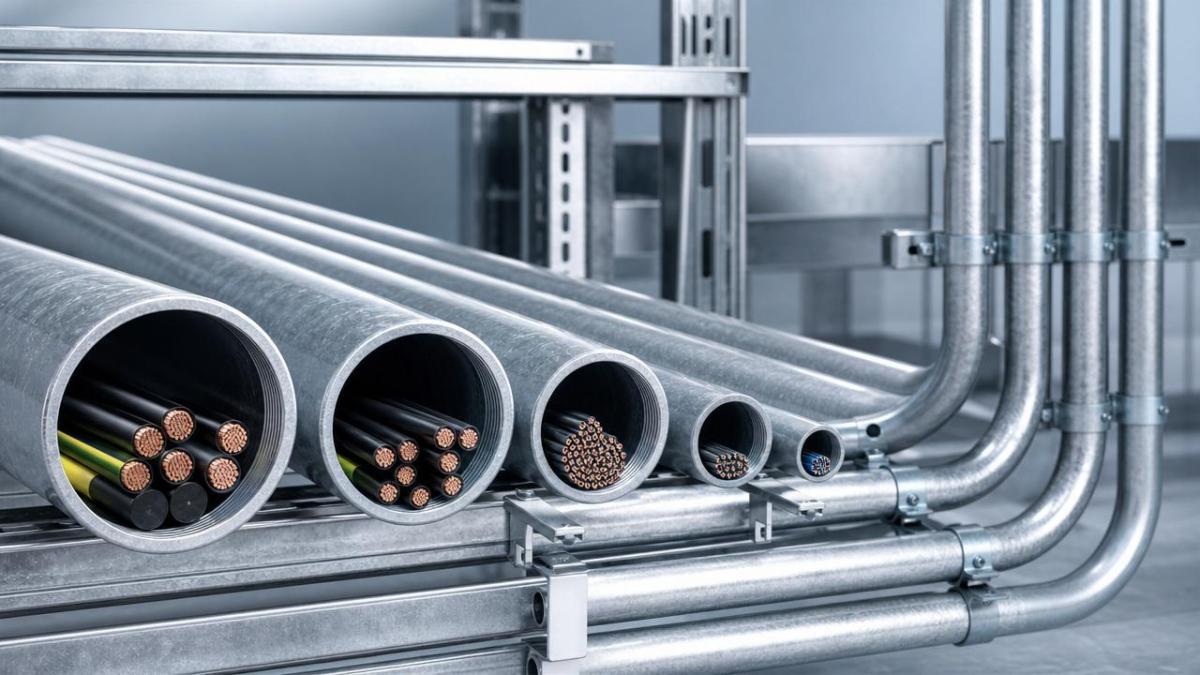

أصبح اختيار المقاس الصحيح للأنابيب الكهربائية المجلفنة أكثر أهمية مع ازدياد كثافة أنظمة البناء, وتشدد الأكواد, وتقاصر الجداول الزمنية للمشاريع.
يمكن أن يؤدي خطأ صغير في تحديد المقاس إلى ازدحام المواسير, وصعوبة إضافية في الثني, وضعف أداء سحب الكابلات, وهدر فولاذ يمكن تجنبه.
في المشاريع الصناعية والتجارية كثيفة الاستخدام للفولاذ, تؤثر قرارات تحديد المقاس المبكرة الآن ليس فقط على سرعة التركيب, بل أيضًا على موثوقية دورة الحياة والثقة في الامتثال.
تشرح هذه المقالة أكثر أخطاء تحديد مقاسات الأنابيب الكهربائية المجلفنة شيوعًا, وسبب حدوثها بشكل أكثر تكرارًا, وكيفية اتخاذ خيارات أفضل للمواصفات منذ البداية.
لماذا أصبحت أخطاء تحديد مقاسات الأنابيب الكهربائية المجلفنة أكثر وضوحًا
لم تعد مخططات التوزيع الكهربائي بسيطة. تحتوي المباني على مزيد من خطوط الطاقة, وكابلات التحكم, وأنظمة البيانات, ومسارات التحديث أكثر من السابق.
هذا التعقيد يجعل اختيار الأنابيب الكهربائية المجلفنة أكثر حساسية للقطر الداخلي, وسمك الجدار, وطول المسار, واحتياجات التوسع المستقبلية.
في الوقت نفسه, غالبًا ما تخلط المشاريع الدولية بين مراجع ASTM, وEN, وJIS, وGB. ويتسبب سوء فهم المقاس الاسمي مقابل الأبعاد الفعلية في حدوث ارتباك متكرر.
هناك اتجاه آخر يتمثل في ضغط التكاليف. قد تقوم الفرق بتقليل مقاس الأنابيب الكهربائية المجلفنة لتوفير المواد, لكن هذا القرار قصير الأجل غالبًا ما يزيد تكاليف العمالة والاستبدال لاحقًا.
أقوى المؤشرات الاتجاهية وراء اختيارات الأنابيب الكهربائية المجلفنة الخاطئة
تدفع عدة تحولات سوقية وتقنية هذه الأخطاء إلى الحدوث بشكل أكثر تكرارًا في أعمال البناء الفولاذي والتركيبات الصناعية.
أخطاء تحديد مقاسات الأنابيب الكهربائية المجلفنة المبكرة التي تسبب أعطالًا لاحقة
1. الخلط بين المقاس الاسمي والمساحة الداخلية القابلة للاستخدام
أحد أكثر الأخطاء شيوعًا هو افتراض أن المقاس الاسمي للأنابيب الكهربائية المجلفنة يعكس مباشرة المساحة الداخلية المتاحة للكابلات.
في الواقع, يؤثر كل من سمك الجدار, والطلاء, ومعيار التصنيع على الخلوص الداخلي. ويصبح ذلك بالغ الأهمية في المسارات الأطول أو التركيبات متعددة الكابلات.
2. تجاهل حدود ملء المواسير
يجب تحديد مقاس الأنابيب الكهربائية المجلفنة وفق نسب ملء مناسبة, وليس فقط من خلال حساب كمية الكابلات.
يهم كل من قطر الكابل, وسمك العزل, وعدد الانحناءات, وشد السحب. قد يفشل الأنبوب الذي يبدو مقبولًا على الورق أثناء التركيب.
3. نسيان التوسع المستقبلي للدوائر
غالبًا لا تترك المشاريع أي سعة احتياطية. وعندها تتطلب الترقيات اللاحقة مسارات جديدة, ودعامات إضافية, أو هدمًا جزئيًا.
إن تحديد مقاس الأنابيب الكهربائية المجلفنة فقط وفق حمل الكابلات الحالي يزيد إجمالي تكلفة التملك على مدى عمر المنشأة.
4. سوء تقدير متطلبات الثني واللولبة
قد تبدو الأنابيب الكهربائية المجلفنة الأكبر حجمًا أكثر أمانًا, لكن الاختيارات كبيرة المقاس بشكل مفرط قد تزيد صعوبة الثني, وتعارض المساحة, وتعقيد التوصيل.
ويؤدي الأنبوب صغير المقاس إلى المشكلة المعاكسة. كلا الطرفين يقللان كفاءة العمل الميداني ويمكن أن يتسببا في تلف أغلفة الكابلات أثناء السحب.
5. إغفال التعرض البيئي
تفرض المناطق الداخلية الجافة, ومصانع العمليات الرطبة, والمنشآت الساحلية, والهياكل الخارجية متطلبات مختلفة لسمك الجدار ومتانة الجلفنة.
يجب أن يتوافق المقاس الصحيح للأنابيب الكهربائية المجلفنة مع متطلبات مقاومة التآكل, وتباعد الدعامات, والتأثير الميكانيكي المتوقع.
لماذا تؤثر أخطاء تحديد المقاسات هذه على أكثر من وظيفة عمل واحدة
لا تظل أخطاء تحديد مقاسات الأنابيب الكهربائية المجلفنة محصورة في فريق تركيب واحد. بل تؤثر في عدة مراحل من المشروع في الوقت نفسه.
- يواجه قسم الهندسة أعمال إعادة تصميم عند إغفال مساحة المسارات أو قواعد الملء.
- قد يعيد قسم المشتريات طلب المواد لأن الأطوال أو الأقطار القياسية تم اختيارها بشكل غير صحيح.
- تتعرض أعمال التصنيع لتأخيرات في الجدول الزمني عندما لا تعود الدعامات والحوامل مناسبة.
- يتباطأ التركيب في الموقع بسبب صعوبة سحب الكابلات, أو الوصلات الإضافية, أو مشكلات المحاذاة.
- ترث فرق الصيانة أنظمة ذات سعة احتياطية محدودة للدوائر المستقبلية.
في مشاريع الهياكل الفولاذية, يرتبط قرار المواسير أيضًا بالعناصر الداعمة, وتنسيق الفتحات, ومسارات الوصول إلى المعدات.
ولهذا السبب, تراجع بعض المشاريع مسارات الأنابيب الكهربائية المجلفنة مع الإطار الإنشائي خلال مرحلة التخطيط المبكرة.
عند أخذ تصميم الدعامات الفولاذية في الاعتبار مبكرًا, يمكن للعناصر المدمجة مثل مقاطعالكمرات H أن تساعد في تنظيم مسارات الخدمات بكفاءة.
في التطبيقات الشاقة, توفر هذه المقاطع الإنشائية مقاومة قوية للانحناء, وبناءً بسيطًا, وأطوالًا مرنة من 1m إلى 12m حسب الحاجة.
يدعم الامتثال لمعايير مثل JIS G3101, وEN10025, وASTM A36, وASTM A572, وASTM A992 التنسيق عبر الأسواق في أنظمة الإطارات الفولاذية.
العوامل العملية التي يجب أن توجه تحديد مقاسات الأنابيب الكهربائية المجلفنة الآن
يأتي قرار تحديد المقاس الأفضل عادةً من التحقق من عدة متغيرات معًا بدلًا من التركيز على القطر وحده.
نقاط التحقق الرئيسية لتحديد المقاس
- عدد ونوع الموصلات في كل مسار
- سمك العزل وصعوبة سحب الكابلات
- طول المسار وإجمالي عدد الانحناءات
- الرطوبة, والمواد الكيميائية, والتعرض الخارجي
- متطلبات الأكواد المحلية ومعايير السوق المستهدفة
- توقعات السعة الاحتياطية المستقبلية
- التوافق مع الدعامات, والحوامل, والفتحات الفولاذية
ما الذي يستحق اهتمامًا أكبر عند توريد منتجات الصلب عالميًا
تضيف المشتريات العالمية طبقة أخرى من المخاطر إلى مواصفات الأنابيب الكهربائية المجلفنة.
قد يصف الموردون الأبعاد بحسب القطر الخارجي, أو القطر الاسمي, أو المقاس التجاري. كما قد تختلف جودة الجلفنة والتحكم في السماحات بحسب خط الإنتاج.
من المهم طلب بيانات الأبعاد الكاملة, وتفاصيل الطلاء, ومراجع درجة الصلب, والمعايير المطبقة قبل تأكيد الطلب.
يقلل شركاء الصلب الموثوقون ذوو التصنيع المستقر ومراقبة الجودة من احتمالية عدم التطابق بين نية التصميم والمنتج المسلم.
تدعم Hongteng Fengda, وهي شركة صينية مصنعة ومصدرة للصلب الإنشائي, المشاريع العالمية من خلال إنتاج متسق, وحلول مخصصة, ومنتجات صلب متوافقة مع المعايير.
يساعد هذا النوع من قدرات التوريد على خفض مخاطر التوريد عندما يجب أن يتماشى تركيب الأنابيب الكهربائية المجلفنة مع متطلبات الهياكل الفولاذية الأوسع.
كيفية تقليل أخطاء تحديد مقاسات الأنابيب الكهربائية المجلفنة قبل بدء التركيب
- أكد المعيار الحاكم وأساس المقاس في مرحلة الرسومات.
- احسب ملء المواسير باستخدام بيانات الكابلات الفعلية, لا التقديرات.
- راجع طول المسار, وعدد الانحناءات, وشد السحب معًا.
- احتفظ بسعة احتياطية عملية للتغييرات المستقبلية في النظام.
- نسق مسارات المواسير مع الفولاذ الإنشائي وخلوصات الوصول.
- تحقق من أبعاد الأنابيب الكهربائية المجلفنة الموردة مقابل المواصفات المعتمدة.
هذه الفحوصات بسيطة, لكنها تمنع تصحيحات مكلفة لاحقًا. كما أنها تحسن سير التركيب وتساعد في الحفاظ على الثقة بالامتثال طوال المشروع.
الخطوة الذكية التالية هي التعامل مع تحديد المقاس كقرار تنسيق مبكر
لم يعد ينبغي التعامل مع تحديد مقاسات الأنابيب الكهربائية المجلفنة على أنه تفصيل شراء ثانوي.
إنه الآن مسألة تنسيق مبكر مرتبطة بسلامة الكابلات, وتخطيط الهياكل الفولاذية, وكفاءة العمالة, والقدرة على التكيف على المدى الطويل.
من خلال التحقق من المعايير, وحدود الملء, وظروف المسارات, والاحتياجات المستقبلية مقدمًا, يمكن للمشاريع تجنب أكثر أخطاء الأنابيب الكهربائية المجلفنة شيوعًا في وقت مبكر.
تأتي أفضل النتائج من الجمع بين المراجعة الفنية الدقيقة ودعم توريد الصلب الموثوق قبل بدء التركيب.
