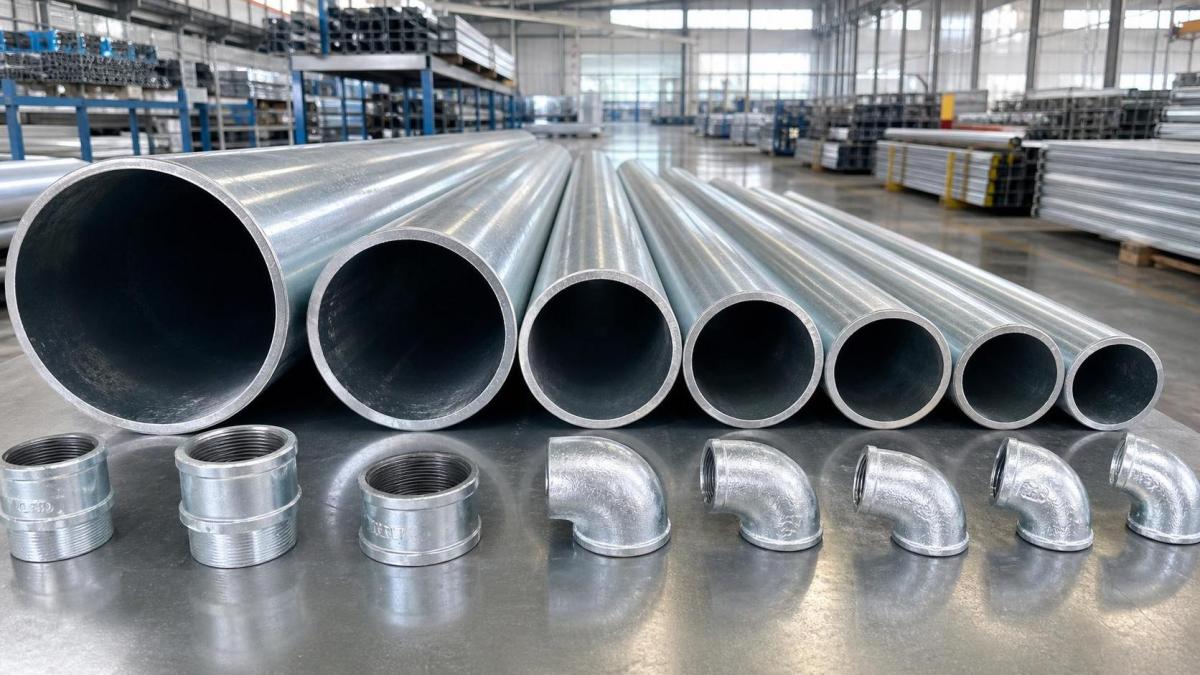

شرح مقاسات أنابيب المواسير الكهربائية: كيفية قراءة الأبعاد والسعة
يعد اختيار المقاس المناسب لأنبوب الماسورة الكهربائية أمرا أساسيا للتركيب الآمن, وحماية الكابلات, والتخطيط الفعال للمشروع.
سواء كنت تتعامل مع التركيب, أو الفحص, أو التوريد, فإن اختيار المقاس يؤثر في العمالة, واستخدام المواد, وموثوقية النظام على المدى الطويل.
يمكن أن يؤدي الاختيار الخاطئ لأنبوب الماسورة الكهربائية إلى تلف الكابلات, وصعوبة السحب, وخطر ارتفاع الحرارة, وتعديلات مكلفة في الموقع.
يشرح هذا الدليل كيفية قراءة أبعاد المواسير, وفهم سعة الملء, وتطبيق المعايير الشائعة في ظروف العمل الفعلية.
لماذا يهم مقاس أنبوب الماسورة الكهربائية
لا يقتصر دور أنبوب الماسورة الكهربائية على تغطية الكابلات. فهو يحمي الموصلات من الصدمات, والرطوبة, والتآكل, والتعرض البيئي.
المقاس مهم لأن الماسورة يجب أن تسمح بسحب الكابلات بسلاسة مع الحفاظ على مساحة خالية كافية لتبديد الحرارة والوصول لأعمال الصيانة.
إذا كانت الماسورة صغيرة جدا, فإن شد السحب يرتفع بسرعة. وقد يتعرض العزل للخدش, أو التشوه, أو الفشل أثناء التركيب.
إذا كانت الماسورة كبيرة جدا, فقد تصبح مسافات الدعم, والتحكم في الانحناءات, وتكلفة المواد أقل كفاءة من اللازم.
ولهذا السبب يجب أن يوازن تحديد مقاس أنبوب الماسورة الكهربائية دائما بين السلامة, وعدد الكابلات, ونصف قطر الانحناء, والتوسع المستقبلي.
كيفية قراءة أبعاد أنبوب الماسورة الكهربائية
غالبا ما تبدو تسميات مقاسات المواسير بسيطة, لكنها قد تكون مضللة إذا قرأت الرقم الاسمي فقط.
تستخدم معظم منتجات أنابيب المواسير الكهربائية مقاسا تجاريا اسميا بدلا من القطر الداخلي أو الخارجي الدقيق.
على سبيل المثال, لا يعني اسم ماسورة 20 mm أو 3/4 inch دائما المساحة الداخلية الفعلية المتاحة.
لقراءة الأبعاد بشكل صحيح, ركز على هذه النقاط الأربع.
- المقاس الاسمي: التسمية التجارية المستخدمة للطلب ومطابقة الوصلات.
- القطر الخارجي: مفيد لمشابك الدعم, ومساحة التوجيه, والخلوص الخارجي.
- القطر الداخلي: بالغ الأهمية لملء الكابلات وسعة السحب.
- سماكة الجدار: تؤثر في القوة, ومقاومة التآكل, والمساحة الداخلية القابلة للاستخدام.
هذا مهم بشكل خاص عند مقارنة المواسير الفولاذية, أو مواسير PVC, أو EMT, أو IMC, أو المواسير المعدنية الصلبة.
قد تشترك مواد مختلفة في مقاس تجاري واحد لكنها لا تزال توفر أقطارا داخلية وسعة ملء مختلفة.
المقاس الاسمي مقابل المقاس الفعلي
في الممارسة العملية, يكون المقاس الاسمي لأغراض التنسيق. أما المقاس الفعلي فهو لقرارات الهندسة.
وهذا يعني أنه لا ينبغي لفنيي التركيب تقدير كمية الموصلات من المقاس الاسمي وحده.
تحقق دائما من ورقة بيانات الشركة المصنعة, أو جدول المعيار, أو مخطط ملء المواسير المعتمد حسب الكود.
فهم سعة الملء في العمل الفعلي
تعني سعة الملء المساحة الإجمالية المسموح بها للكابلات داخل أنبوب الماسورة الكهربائية.
الأمر لا يتعلق فقط بإدخال الكابلات ماديا. بل يتعلق بالسحب الآمن ودرجة حرارة التشغيل المستقرة.
عادة ما تحد المعايير الشائعة من ملء المواسير بالنسبة المئوية, اعتمادا على عدد الموصلات.
- موصل واحد: حتى ملء 53%.
- موصلان: حتى ملء 31%.
- ثلاثة موصلات أو أكثر: حتى ملء 40%.
تستخدم هذه القيم على نطاق واسع كمرجع, لكن يجب دائما التحقق أولا من الأكواد المحلية ومعايير المشروع.
في العمل الفعلي بالموقع, تتغير سعة الملء أيضا حسب نوع العزل, ومرونة الكابل, وتعقيد الانحناءات.
قد يقبل المسار المستقيم تصميما أكثر إحكاما. أما المسار الذي يحتوي على عدة انحناءات فيحتاج عادة إلى مساحة أكبر.
طريقة عملية لتحديد المقاس
- اذكر نوع الموصل, والعزل, والقطر الخارجي.
- احسب إجمالي الموصلات في مسار الماسورة نفسه.
- احسب مساحة الكابلات المجمعة.
- قارن النتيجة بجدول الملء المعتمد.
- أضف هامشا للانحناءات, ومسافة السحب, والتغييرات المستقبلية.
يحافظ هذا النهج على اختيار أنبوب الماسورة الكهربائية عمليا بدلا من أن يكون قائما على التخمين.
أنواع أنابيب المواسير الكهربائية الشائعة وسلوكها في المقاسات
لا تتصرف جميع أنواع المواسير بالطريقة نفسها, حتى عندما يتطابق مقاسها التجاري.
تعد EMT أخف وزنا وغالبا أسهل في التعامل. توفر المواسير المعدنية الصلبة حماية أقوى.
تقاوم مواسير PVC التآكل جيدا, لكن الحركة الحرارية وتخطيط الدعم يحتاجان إلى اهتمام أكبر.
تقع IMC بين EMT والخيارات الصلبة من حيث الوزن وسماكة الجدار.
عند مقارنة أي أنبوب ماسورة كهربائية, تأكد دائما من القطر الداخلي الفعلي وتوافق الوصلات.
جدول مقارنة سريع
ما الذي يؤثر في السعة بخلاف المقاس
لا يتم تحديد السعة بالقطر وحده. يمكن لعدة تفاصيل في موقع العمل أن تغير الاختيار الصحيح.
- عدد الانحناءات في مسار واحد.
- طول السحب.
- احتكاك غلاف الكابل.
- درجة الحرارة المحيطة.
- إضافات الكابلات المستقبلية.
- متطلبات كود المشروع.
من منظور التحكم في المشروع, غالبا ما تكون هذه العوامل أكثر أهمية من رقم الماسورة الاسمي نفسه.
وهذا يعني أيضا أن التنسيق المبكر بين فرق الهندسة, والمشتريات, والتركيب يوفر إعادة العمل لاحقا.
في سلاسل توريد الفولاذ ذات الصلة, ينطبق المبدأ نفسه على اتساق المواد ودقة المقاسات.
على سبيل المثال,قضبان الأسلاك تستخدم على نطاق واسع في تصنيع السيارات, وبناء السفن, ومصانع البتروكيماويات, وتطبيقات مواد البناء.
مع خيارات الامتثال لمعايير ASTM, GB, EN, DIN, و JIS, فهي تدعم المشاريع التي تتطلب أداء موثوقا للفولاذ الكربوني.
تعكس قابليتها الممتازة للتشكيل واللحام الحاجة نفسها الموجودة في أعمال المواسير: فالمواصفة الصحيحة تقلل المخاطر وتحسن كفاءة التركيب.
كيفية تجنب أخطاء تحديد المقاس الشائعة
تبدأ العديد من مشكلات المواسير من افتراضات يتم اتخاذها مبكرا جدا في العمل.
الخطأ الأكثر شيوعا هو اختيار أنبوب الماسورة الكهربائية بناء على العادة السابقة بدلا من بيانات الكابلات الفعلية.
هناك مشكلة أخرى وهي تجاهل الوصلات. فالقارنات, والموصلات, والانحناءات يمكن أن تغير صعوبة السحب بسرعة.
الخطأ الثالث هو التصميم دون سعة احتياطية. عندها تتطلب التغييرات المستقبلية الصغيرة إعادة توجيه كاملة.
قائمة تحقق ميدانية
- تحقق من المقاس التجاري مقابل القطر الداخلي الفعلي.
- أكد القطر الخارجي للكابل من أحدث بيانات المورد.
- راجع عدد الانحناءات قبل تثبيت مقاس أنبوب الماسورة الكهربائية النهائي.
- تحقق من نسبة الملء وفق المعيار المطبق.
- احتفظ بمساحة احتياطية عملية للصيانة أو التوسع.
- تأكد من أن الوصلات تطابق نظام الماسورة نفسه.
المعايير, والتوريد, والاختيار النهائي
يجب أن يرتبط الاختيار الفني دائما بجودة التوريد.
توفر الشركات المصنعة الموثوقة جداول أبعاد واضحة, وتفاصيل الطلاء, وبيانات ميكانيكية, ومراجع للمعايير.
بالنسبة للمشاريع العالمية, يمكن أن تسهل قابلية تتبع المواد والامتثال لمعايير ASTM, EN, JIS, أو GB عملية الاعتماد.
تدعم Hongteng Fengda, بصفتها شركة مصنعة ومصدرة للفولاذ الإنشائي من الصين, المشترين الصناعيين بإنتاج مستقر, ورقابة جودة, وتوريد قائم على المواصفات.
هذا مهم لأن القرارات المتعلقة بالمواسير غالبا ما تكون ضمن خطط أوسع لمشتريات الفولاذ والبناء.
عند اختيار أنبوب ماسورة كهربائية, تأتي أفضل نتيجة عادة من الجمع بين مراجعة الكود, وبيانات الشركة المصنعة, وظروف التركيب الفعلية.
بعبارة بسيطة, اقرأ المقاس الاسمي, وتحقق من السعة الفعلية, واترك مساحة ليعمل المشروع بسلاسة.
هذه هي الطريقة الأكثر عملية لاختيار أنبوب ماسورة كهربائية يحمي الكابلات, ويسيطر على التكلفة, ويدعم الأداء على المدى الطويل.
