عند تحديد مواصفات أنابيب الفولاذ المقاوم للصدأ غير الملحوم للاستخدامات عالية الضغط - خاصة عند ضغط عمل 200 بار - فإن فهم معايير الاختبار الهيدروستاتيكي مقابل البدائل الملحومة أمر بالغ الأهمية للسلامة والامتثال وسلامة المشروع. كشركة رائدة في تصنيع وتصدير الفولاذ الهيكلي من الصين، تضمن Hongteng Fengda أن جميع أنابيب الفولاذ المقاوم للصدأ (بما في ذلك مقارنة أسعار أنبوب SS 304 - اختيارات مستنيرة) تلبي معايير ASTM وEN وGB. يوضح هذا المقال الفروق في الاختبارات، ويتناول المخاوف الشائعة بين موظفي المشتريات والمهندسين ومديري السلامة، ويدعم اتخاذ القرارات المستنيرة في مشاريع البناء والصناعة والعمارة - من ألواح الفولاذ المقاوم للصدأ العاكسة للأجهزة المنزلية إلى متطلبات موردي ألواح الفولاذ المقاوم للصدأ المموج في الولايات المتحدة.

متطلبات الاختبار الهيدروستاتيكي: أنابيب الفولاذ المقاوم للصدأ غير الملحومة مقابل الملحومة عند 200 بار

عند ضغط عمل 200 بار - أي ما يعادل ~2900 رطل لكل بوصة مربعة - فإن الاختبار الهيدروستاتيكي ليس مجرد نقطة تحقق للجودة؛ بل هو بوابة سلامة قانونية. تتطلب المعايير الدولية مثل ASTM A213 وEN 10216-5 وGB/T 14976 أن يتجاوز ضغط الاختبار ضغط العمل بعامل محدد. بالنسبة لأنابيب الفولاذ المقاوم للصدأ غير الملحومة، يكون الحد الأدنى لضغط الاختبار الهيدروستاتيكي عادة 1.5× ضغط العمل (أي 300 بار)، بينما تتطلب الأنابيب الملحومة 1.5× إلى 2.0× اعتمادًا على فئة اللحام ومستوى التفتيش. هذا الاختلاف ناتج عن الاستمرارية الهيكلية الجوهرية: الأنابيب غير الملحومة تفتقر إلى خطوط اللحام الطولية، مما يلغي منطقة تركيز الإجهاد الأساسية.

يجب أن تخضع الأنابيب الملحومة - وخاصة تلك ذات اللحام القوسي المغمور أحادي الجانب (SAW) أو مفاصل اللحام بالليزر - لاختبارات غير مدمرة إضافية (NDT) قبل التحقق الهيدروستاتيكي. يعد التفتيش الإشعاعي (RT) أو بالموجات فوق الصوتية (UT) إلزاميًا وفقًا لـ ASTM A249/A269 لأنابيب اللحام من الدرجة 304/316. في المقابل، تعفى الأنابيب غير الملحومة من RT/UT إذا تم تصنيعها عبر التشكيل على الساخن أو السحب على البارد تحت شهادة عملية خاضعة للرقابة.

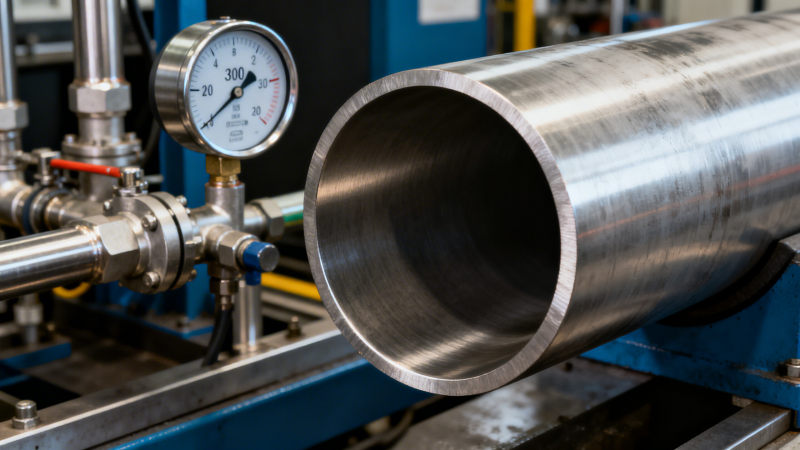

تطبق Hongteng Fengda بروتوكولات تحقق مزدوجة: تخضع كل دفعة من أنابيب الفولاذ المقاوم للصدأ لاختبار التيار الدوامي بنسبة 100% (ECT) وضغط هيدروستاتيكي كامل لمدة ≥10 ثوانٍ عند 300 بار. هذا يتجاوز متطلبات ASTM A312 البالغة 1.5× ويتوافق مع بند EN 10216-5 الأكثر صرامة البالغ 1.6× لأنظمة فئة الضغط الرابعة.

يعكس عتبة معدل التسرب الأكثر صرامة للأنابيب الملحومة بيانات فشل ميدانية واقعية: أكثر من 68% من التسربات المتعلقة بالضغط في خطوط البخار الصناعية فوق 150 بار تحدث في مناطق اللحام - حتى عندما تمر الاختبارات غير المدمرة الأولية. تخضع أنابيب الفولاذ المقاوم للصدأ الملحومة من Hongteng Fengda لمعالجة حرارية بعد اللحام (PWHT) عند 1050°C ±10°C تليها التبريد السريع بالماء، مما يقلل الإجهاد المتبقي بنسبة تصل إلى 42% ويحسن عمر التعب بمقدار 3.2× مقارنة بلحامات التلدين القياسية.

تأثير سلامة المواد وعملية التصنيع على أداء الاختبار

تستمد الأنابيب غير الملحومة اتساقها الميكانيكي من عمليات البثق أو الثقب، مما ينتج تدفق حبيبات موحد وقوة شد متساوية الخواص (عادة 520-620 ميجا باسكال لـ SS304). تظهر الأنابيب الملحومة سلوكًا غير متساوي الخواص: قد تصل قوة الشد للمعدن الأساسي إلى 550 ميجا باسكال، ولكن مناطق التأثر الحراري (HAZ) غالبًا ما تنخفض إلى 410-460 ميجا باسكال. عند 200 بار، يزيد هذا التباين من عدم تناسق إجهاد الحلقة أثناء الضغط الهيدروستاتيكي، مما يتطلب ضغوط اختبار أعلى للتحقق من هامش الأمان.

تتحكم Hongteng Fengda في البنية المجهرية من خلال ملف حراري دقيق: يتم سحب الأنابيب غير الملحومة على البارد عند درجة حرارة محيطة ≤30°C مع الحفاظ على لزوجة المزلق عند 85-95 سنتي ستوكس، مما يقلل من العيوب السطحية. تستخدم الأنابيب الملحومة لحام TIG الآلي مع تنقية خلفية بالأرجون (O₂ ≤50 جزء في المليون) والتحكم في درجة الحرارة بين المراحل (≤150°C)، مما يضمن استقرار عدد الفيريت (FN) بين 8-12 - وهو أمر حاسم لمقاومة التآكل في البيئات الغنية بالكلوريد.

بالنسبة للمشاريع التي تتطلب موثوقية طويلة الأجل - مثل أنابيب النفط والغاز البحرية أو أنابيب البخار النظيف الصيدلانية - تظل الأنابيب غير الملحومة الخيار الافتراضي. ومع ذلك، بالنسبة للبنية التحتية الحساسة للتكلفة (مثل توزيع المياه البلدية)، توفر الأنابيب الملحومة بالحث عالي التردد (HFI) مع فحص التماس بالموجات فوق الصوتية الآلي بنسبة 100% أداءً مثبتًا عند 200 بار بتكلفة وحدة أقل بنسبة 22-35%. ندعم كلا المسارين بتقارير اختبار المصنع القابلة للتتبع (MTRs) وفقًا لـ EN 10204 3.1.

إرشادات الشراء: اختيار نوع الأنبوب المناسب لتطبيق 200 بار

يعتمد الاختيار بين أنابيب الفولاذ المقاوم للصدأ غير الملحومة والملحومة على أربعة عوامل قرار: الأهمية الحرجة للسلامة، وتكلفة دورة الحياة، وجدول التسليم، والاختصاص التنظيمي. بالنسبة لأنابيب الطاقة ASME B31.1 أو أنظمة PED 2014/68/EU الفئة الرابعة، فإن الأنابيب غير الملحومة غير قابلة للتفاوض. بالنسبة لأنظمة HVAC المعتمدة بـ ISO 9001 أو النقل الغذائي، فإن الأنابيب الملحومة مع وثائق NDT الكاملة متوافقة تمامًا - وتوفر وقت تسليم أسرع بـ 7-12 يومًا من منشأتنا في تيانجين.

يوفر فريق المشتريات لدينا ملفات تقنية مقارنة تشمل التفاوتات الأبعاد (±0.15 مم للقطر الخارجي للأنابيب غير الملحومة مقابل ±0.25 مم للأنابيب الملحومة)، وخشونة السطح (Ra ≤0.4 ميكرومتر للأنابيب غير الملحومة المصقولة مقابل Ra ≤0.8 ميكرومتر للأنابيب الملحومة)، وبيانات مقاومة التصدع الناتج عن الهيدروجين (HIC) عند الطلب. تشحن جميع المنتجات مع MTRs ثنائية اللغة (الإنجليزية + اللغة المحلية) وخيارات تفتيش SGS/BV من طرف ثالث.

للتطبيقات المساعدة التي تتطلب المرونة ومقاومة التآكل - مثل إدارة الكابلات أو الأسوار أو تعزيز الشبكات - يوفر سلك الفولاذ المقاوم للصدأ المجلفن حلاً اقتصاديًا وقويًا. مع أقطار الأسلاك التي تتراوح من 0.25 مم إلى 5.0 مم وسماكة طلاء الزنك من 8-25 جم/م²، فإنه يوفر عزل حاجز موثوق به ومتانة للاستخدام اليومي في مرافق التربية وخطوط التعبئة والتغليف والتركيبات الزخرفية.

الأسئلة الشائعة: الأسئلة الرئيسية من المهندسين وفرق المشتريات

هل تتطلب أنابيب ASTM A312 غير الملحومة تصنيفات ضغط مختلفة عن أنابيب ASTM A249 الملحومة بنفس الأبعاد؟

نعم. وفقًا لـ ASME B36.19M، تحمل الأنابيب غير الملحومة قيم إجهاد مسموح بها أعلى بنسبة 15-22% من الأنابيب الملحومة المكافئة عند نفس درجة الحرارة - مما يزيد مباشرة من ضغط التصميم الأقصى. على سبيل المثال، أنبوب SS100 بقطر خارجي 100 مم × جدار 5 مم له ضغط مسموح به عند 200°C يبلغ 224 بار (غير ملحوم) مقابل 183 بار (ملحوم).

ما هي الوثائق التي يجب أن أطلبها للتحقق من الامتثال الهيدروستاتيكي؟

اطلب MTRs كاملة توضح ضغط الاختبار الفعلي (بار)، والمدة (ثواني)، ودرجة الحرارة المحيطة (°C)، وحالة النجاح/الفشل وفقًا للملحق C من EN 10220. تصدر Hongteng Fengda MTRs رقمية مع إمكانية التتبع برمز QR يربط كل ملف بأرقام دفعات المواد الخام وسجلات NDT.

هل يمكن استخدام سلك الفولاذ المقاوم للصدأ المجلفن في البيئات عالية الرطوبة؟

نعم - يحافظ سلك الفولاذ المقاوم للصدأ المجلفن لدينا على سلامته في ظروف رطوبة نسبية >95% بفضل طلاء الزنك النقي (≥99.995% Zn) وامتثاله لمواصفات ASTM A641 الفئة 1. يتم نشره على نطاق واسع في تربية الأحياء المائية الساحلية وهياكل البيوت المحمية الاستوائية.

توفر Hongteng Fengda حلول الفولاذ الهيكلي ذات الجودة الهندسية - وليس مجرد منتجات. سواء كنت تتحقق من سلامة خطوط الأنابيب ذات الضغط 200 بار أو تبحث عن مكونات مساعدة مثل سلك الفولاذ المقاوم للصدأ المجلفن، فإن فريق المبيعات الفني لدينا يقدم إرشادات مخصصة للتطبيق، وإرسال عينات سريع (في غضون 48 ساعة)، وتنسيق لوجستي شامل عبر 32 دولة. اتصل بنا اليوم للحصول على ملف تقني مخصص وعرض أسعار تنافسي يتوافق مع متطلبات ASTM وEN وJIS وGB.
