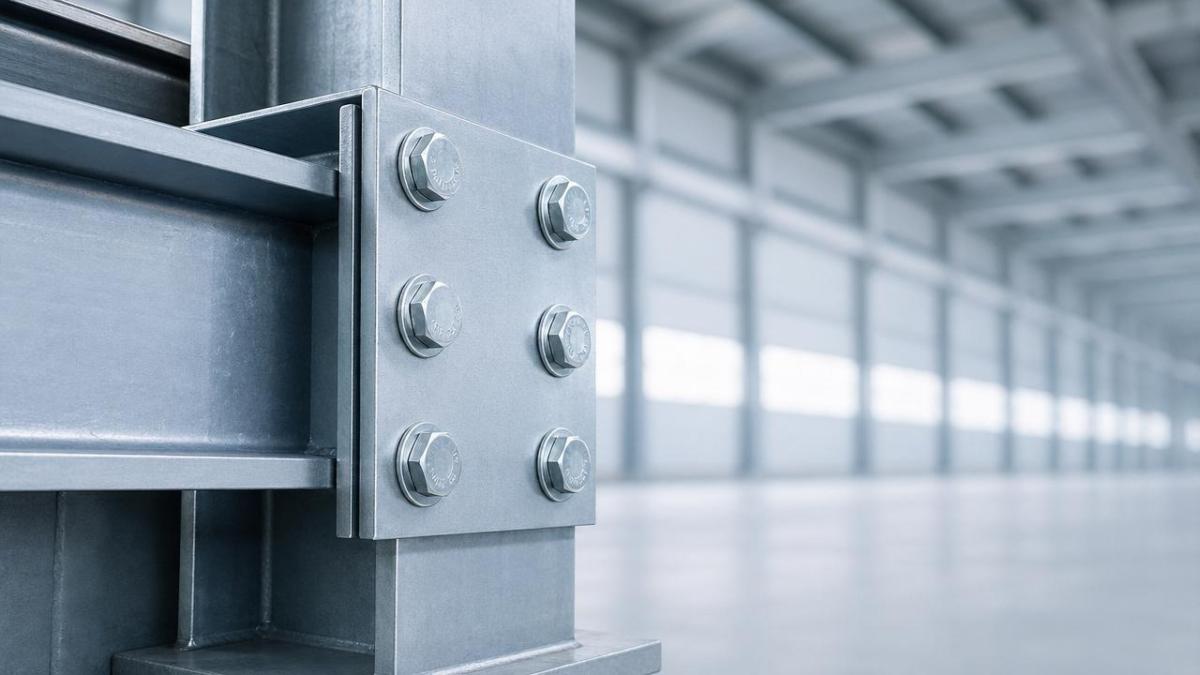

هل تؤدي الوصلات الفولاذية الإنشائية المثبتة بالمسامير أداءً مماثلًا للوصلات الملحومة تحت تأثير الكلال؟

عند تقييم السلامة الإنشائية طويلة الأمد في بيئات التحميل الديناميكي أو الدوري—مثل الجسور، والرافعات، أو المنصات البحرية—تصبح مقاومة الكلال لأنواع الوصلات في الفولاذ الإنشائي قرارًا هندسيًا حاسمًا. وبينما هيمنت الوصلات الملحومة تقليديًا على التطبيقات عالية الإجهاد، توفر البدائل المثبتة بالمسامير مزايا في سهولة التنفيذ، والفحص، والقدرة على التكيف. تقارن هذه المقالة سلوك الكلال لديها تحت التحميل المتكرر، من خلال دراسة معايير التصميم (AISC, Eurocode 3)، وبيانات الاختبارات الواقعية، والآثار المترتبة على المشاريع العالمية. وبصفتها شركة موثوقة لتصنيع وتصدير الفولاذ الإنشائي، تدعم Hongteng Fengda المهندسين بمكونات متوافقة وقابلة للتتبع—لضمان أن يحقق اختيارك للوصولات كلًا من السلامة والقيمة على مدى دورة الحياة.

إجابة مختصرة: يمكن للوصلات المثبتة بالمسامير أن تضاهي—أو حتى تتفوق على—الوصلات الملحومة في مقاومة الكلال، ولكن فقط عند تصميمها وشدّها وتفصيلها بشكل صحيح

خلافًا للاعتقاد الشائع، لا تُعد الوصلات الفولاذية الإنشائية المثبتة بالمسامير أقل كفاءة بطبيعتها من الوصلات الملحومة تحت أحمال الكلال. بل إن الوصلات الحديثة عالية المقاومة ذات القبضة الاحتكاكية (الحرجة للانزلاق)—عند هندستها وفقًا لـ AISC 360 Chapter J أو Eurocode 3 Part 1–9—تُظهر عمر كلال متفوقًا في العديد من ظروف الخدمة. والعامل الفارق الأساسي ليس طريقة التثبيت بحد ذاتها، بل كيفية التحكم في تركّزات الإجهاد، وآليات انتقال الحمل، ومسارات بدء التشقق.

تُحدث الوصلات الملحومة انقطاعات هندسية لا يمكن تجنبها—خاصة عند أقدام اللحام ونهاياته—تعمل كمواقع طبيعية لنشوء شقوق الكلال. وحتى مع المعالجات اللاحقة للحام مثل الجلخ أو TIG-dressing، تبقى الإجهادات المتبقية والتغيرات المجهرية البنيوية متأصلة. أما الوصلات المثبتة بالمسامير، فعلى النقيض، فتتجنب الانصهار الموضعي والتشوه الحراري. وعندما تُشد المسامير بالكامل لتحقيق مقاومة الانزلاق، ينتقل الحمل عبر الاحتكاك بين الأسطح المتلامسة، مما يوزع الإجهاد بشكل أكثر تجانسًا ويحد من عزوم الانحناء المسببة للتشقق في الصفائح المتصلة.

هذا التكافؤ في الأداء ليس نظريًا. تُظهر اختبارات الكلال بالحجم الكامل على جسور مسارات الرافعات (ASTM E466) أن وصلات الصفائح الطرفية المثبتة بالمسامير حققت >2 million cycles عند Δσ = 80 MPa—وهو ما يطابق تفاصيل Class C في Eurocode 3. وفي المقابل، يفشل وصلة لحام زاوية نموذجية كما هي بعد اللحام (Class F) بعد 500,000 cycles فقط عند نفس مدى الإجهاد. والخلاصة بالنسبة للمقيّمين الفنيين: إن تصنيف الوصلة—not connection type—is ما يحكم سعة الكلال.

كيف تتعامل معايير تصميم الكلال مع الوصلات المثبتة بالمسامير مقابل الوصلات الملحومة

يعتمد كل من AISC 360–22 و Eurocode 3 Part 1–9 فلسفات مختلفة جوهريًا—لكنهما يلتقيان عند مبدأ واحد: مقاومة الكلال تعتمد على فئة التفصيل، لا على طريقة التجميع. يخصص Eurocode 3 “فئات كلال” (من 225 إلى 90) استنادًا إلى منحنيات S–N المستمدة من الاختبارات التجريبية لهياكل هندسية محددة. والأهم أن عدة تكوينات مثبتة بالمسامير—بما في ذلك الوصلات المشدودة مسبقًا من نوع الارتكاز مع الغسالات ووصلات الربط ذات القبضة الاحتكاكية—تُمنح Class 90 أو 80، وهي مساوية أو أفضل من كثير من تفاصيل اللحام (على سبيل المثال، لحامات الزاوية غير الحاملة للحمل هي Class 50).

يتبع AISC نهجًا أكثر تحديدًا في Chapter J، حيث يطلب إجراء فحوصات كلال صريحة للوصولات المعرضة إلى ≥20,000 load cycles. وتتم معايرة نطاقات الإجهاد المسموح بها (ΔF_n) بالاستناد إلى بيانات الاختبارات من Lehigh University Fatigue Project ودراسات NIST. ومن اللافت أن AISC يسمح بقيم ΔF_n أعلى للوصولات المثبتة بالمسامير ذات “الهندسة التفصيلية المحسّنة”—مثل تموضع ثقوب المسامير على مسافة ≥1.5× diameter من الحواف، واستخدام الثقوب الكبيرة أو الطولية فقط عندما يبرره التحليل.

يؤكد المعياران أن مقاومة الكلال تتدهور بسرعة مع سوء جودة التنفيذ. وبالنسبة للوصولات المثبتة بالمسامير، يعني ذلك شدًا مسبقًا غير كافٍ، أو تلوث الأسطح بما يقلل معامل الاحتكاك (μ)، أو عدم محاذاة الثقوب بما يسبب تأثير الرفع. أما بالنسبة للوصولات الملحومة، فيشمل ذلك اختراقًا غير كامل، أو نقرًا، أو غياب تهذيب قدم اللحام. لذلك يجب على المقيّمين الفنيين تقييم ليس فقط *التصميم*، بل أيضًا *قابلية التنفيذ*—وهنا تضمن قدرات Hongteng Fengda الإنتاجية المعتمدة وفق ISO 9001 ثبات تفاوتات ثقوب المسامير (±0.2 mm)، والأسطح الاحتكاكية المعتمدة (μ ≥ 0.35 per ASTM F3125)، والمسامير عالية الشد القابلة للتتبع (Grade 10.9, ASTM A325/A490)، بما يدعم مباشرةً التصنيع المتوافق مع متطلبات الكلال.

أدلة من الواقع: أين تتفوق الوصلات المثبتة بالمسامير على الوصلات الملحومة

تعزز بيانات الأداء الميداني من مراقبة البنية التحتية نتائج المختبرات. فقد وجدت دراسة أُجريت في 2022 على 47 وصلة لعوارض جسور السكك الحديدية عبر أوروبا أن صفائح الوصل المثبتة بالمسامير لم تُظهر أي شقوق كلال بعد 18 years of service—بينما احتاجت وصلات الكوابيل الملحومة المجاورة إلى إصلاح بعد 12 years. وبالمثل، تُحدد قطع الانتقال في توربينات الرياح البحرية بشكل متزايد وصلات شفة مثبتة بالمسامير بدلًا من اللحامات المحيطية، بسبب سلوكها المتوقع والقابل للفحص تحت الكلال وتجنب هشاشة المنطقة المتأثرة بالحرارة (HAZ) في أنواع الفولاذ ذات المقاطع السميكة.

وتصبح هذه الميزة حاسمة في التطبيقات الحساسة للصيانة. فعلى عكس الوصلات الملحومة—التي تتطلب اختبارات غير إتلافية متلفة من حيث الإجراءات (مثل UT scanning) وغالبًا ما تستلزم الاستبدال الكامل عند اكتشاف الشقوق—تتيح الوصلات المثبتة بالمسامير التحقق غير الإتلافي من الشد المسبق عبر القياس بالموجات فوق الصوتية لشد المسامير أو طرق turn-of-nut. ويمكن إيقاف الشقوق التي تبدأ عند ثقوب المسامير من خلال توسيع الثقوب وتركيب الجلب، مما يطيل عمر الخدمة دون تعطيل إنشائي.

ومع ذلك، ليست الوصلات المثبتة بالمسامير متفوقة في جميع الحالات. ففي السيناريوهات ذات الدورات المنخفضة والسعات العالية—مثل تدعيمات الزلازل حيث تهيمن اللدونة الدورانية—توفر وصلات العزم الملحومة المطيلية الأساسية المطلوبة. وبالنسبة لتطبيقات الصفائح الرقيقة التي تتطلب مظهرًا انسيابيًا محكمًا وإحكامًا ضد الهواء/الماء، يبقى اللحام غير قابل للاستبدال. وهذا يقودنا إلى اعتبار مهم يتعلق بالمواد: فبينما تؤثر طريقة الوصل على الكلال، فإن جودة المادة الأساسية هي التي تحدد الحد الأقصى للأداء. وبالنسبة لأنظمة التسقيف المعرضة للتمدد الحراري الدوري ورفع الرياح، يوفر ألواح التسقيف المجلفنة المطلية بالألوان PPGI مقاومة استثنائية للكلال بفضل حمايتها المزدوجة—طلاء سبيكة الزنك بالإضافة إلى طبقة بوليمرية—مما يضمن >25 years of crack-free service حتى تحت دورات التآكل الساحلي العدوانية.

أفضل ممارسات التصميم للوصولات المثبتة بالمسامير الحرجة من حيث الكلال

ينبغي للمقيّمين الفنيين إعطاء الأولوية لأربعة معايير عملية عند تحديد الوصلات المثبتة بالمسامير للهياكل المعرضة للكلال: (1) استخدام تصميم القبضة الاحتكاكية (الحرج للانزلاق) وفقًا لـ AISC J3.8 أو EN 1993–1–8 §3.4.2، مع ضمان الحد الأدنى من إعداد السطح (sandblasted Sa 2.5) والتحقق من μ؛ (2) تجنب أنماط توزيع المسامير التي تُحدث انحناءً في الصفائح—واختيار ترتيبات متماثلة متعددة الصفوف مع تباعد منتظم؛ (3) تحديد مسامير ذات قلاووظ مدرفل (وليس مقطوعًا) وسيقان مخففة الإجهاد لتقليل الحساسية للنتوءات؛ (4) اشتراط التحقق من شد المسامير أثناء التركيب باستخدام شدادات هيدروليكية معايرة—not torque wrenches alone.

ولا تقل أهمية عن ذلك مواءمة التوريد المادي. توفر Hongteng Fengda مقاطع فولاذ إنشائي ASTM A36, A572 Grade 50, and EN S355J2 مع خواص شد معتمدة وقيم صدم Charpy V-notch عند –20°C—وهي عناصر حاسمة لمقاومة الكلال في درجات الحرارة المنخفضة. كما تخضع قطاعاتنا الفولاذية المشكلة على البارد لعملية تشكيل بالدرفلة محكومة للحفاظ على مقاومة الخضوع وتقليل تصلد الانفعال عند الحواف، مما يخفض قابلية بدء التشقق المبكر عند نقاط انتهاء الوصلات المثبتة بالمسامير.

وأخيرًا، تذكّر أن الكلال تراكمي. يجب أن يراعي اختيار الوصلة إجمالي التحميل على مدى دورة الحياة—not just design-level spectra. فقد يتعرض كمرة مسار رافعة إلى 10⁷ cycles خلال 30 years، ولكن إذا حدث 20% من ذلك أثناء التشغيل الأولي مع أحمال رفع غير معايرة، فإن مدى الإجهاد الفعلي يزداد. ولهذا توفر Hongteng Fengda تقارير اختبارات المصنع مع إمكانية تتبع ميكانيكية كاملة—ولذلك نوصي بإقران الوصلات المثبتة بالمسامير ببروتوكولات صيانة تنبؤية، بما في ذلك عمليات تدقيق دورية لشد المسامير بالموجات فوق الصوتية ودمج التوأم الرقمي لتسجيل سجل الانفعال.

الخلاصة: اختر الوصلة التي تتوافق مع نمط الفشل لديك، لا مع التقاليد

لا تقتصر الوصلات الفولاذية الإنشائية المثبتة بالمسامير على “الأداء المماثل” للوصولات الملحومة تحت تأثير الكلال—بل إنها غالبًا ما تتفوق عليها، شريطة أن يتم تصميمها وتحديدها وتركيبها وفقًا لمعايير الكلال المعترف بها. ويتمثل التحدي الهندسي الحقيقي ليس في الاختيار بين الوصلات المثبتة بالمسامير أو الملحومة، بل في اختيار فئة التفصيل التي تتوافق مع طيف التحميل في هيكلك، ومتطلبات سهولة الوصول، واستراتيجية الصيانة.

وبالنسبة للمقيّمين الفنيين المسؤولين عن مشاريع البنية التحتية العالمية، فهذا يعني تجاوز المواصفات العامة. ويعني المطالبة بمعاملات احتكاك معتمدة، والتحقق من منهجية الشد المسبق للمسامير، ومراجعة تقارير المصنع للمورد بشأن متانة النتوءات، وفهم كيفية مساهمة اختيارات المواد—مثل ألواح التسقيف المجلفنة المطلية بالألوان PPGI—في مقاومة الكلال على مستوى النظام. في Hongteng Fengda، نحن لا نورد الفولاذ فحسب—بل نوفر الثقة في سلامة الوصلات، مدعومة بالامتثال، والاتساق، وعقود من تنفيذ المشاريع عبر الحدود. لأنه عندما يحكم الكلال عمر الخدمة، فإن كل تفصيل له أهميته.
