بصفتكم من العاملين في الصيانة والمسؤولين عن البنية التحتية المتقادمة، فإن اكتشاف شقوق الإجهاد في العوارض الفولاذية أمر بالغ الأهمية لضمان السلامة الإنشائية والسلامة العامة. ومع مرور الوقت، تؤدي أحمال المرور المستمرة إلى إضعاف هذه العناصر.

وقد تزيد الضغوط البيئية من إضعاف هذه العناصر الحيوية، ما يجعل الكشف المبكر أمراً ضرورياً لضمان التشغيل الآمن. يستعرض هذا الدليل الشامل تقنيات الفحص الفعالة واستراتيجيات المراقبة المتقدمة.

تساعدك هذه الاستراتيجيات على تقييم العوارض الفولاذية بدقة، ومنع حالات الفشل الكارثية، وإطالة العمر التشغيلي لمشروعات الجسور بكفاءة. لنستعرض المنهجيات العملية.

ما أكثر المواقع شيوعاً لظهور شقوق الإجهاد في العوارض الفولاذية؟

إن فهم المواضع التي تبدأ فيها شقوق الإجهاد عادةً هو الخطوة الأولى نحو إجراء فحص فعال للجسور. فنادراً ما تظهر شقوق الإجهاد في منتصف مقطع فولاذي منتظم.

بل تبدأ غالباً عند مواضع تتركز فيها الإجهادات بشدة. وعادةً ما تكون هذه المواضع انقطاعات هندسية يتعطل عندها مسار الإجهاد أثناء تعرضها لأحمال المرور الثقيلة.

تُعد أقدام اللحامات ونهاياتها من المواضع الأكثر عرضة للشقوق. فالمنطقة المتأثرة بالحرارة بالقرب من هذه اللحامات شديدة القابلية لبدء تشققات مجهرية تحت تأثير الأحمال الدورية.

كما تتعرض ثقوب البراغي في الوصلات الموصولة بالصفائح لإجهادات شديدة. وقد يحدث إجهاد تعب احتكاكي بين الصفائح المتصلة، ما يؤدي إلى امتداد الشقوق من ثقوب البراغي.

وتُعد وصلات المقويات منطقة أخرى عالية المخاطر. فعندما تُلحَم المقويات العرضية بجناح الشد في العوارض الفولاذية، قد تؤدي اللحامات غير المقصودة إلى تفاصيل معرضة للتشقق.

كذلك، تُعد تجاويف الحواف والفتحات المقطوعة في الجذع مواضع حرجة. فهذه الفتحات المصنّعة تغيّر توزيع الإجهادات بدرجة كبيرة، ما يجعل الزوايا الداخلية شديدة القابلية للتشقق.

ينبغي للمفتشين إيلاء اهتمام خاص لصفائح وصلات الإطارات العرضية. فكثيراً ما يؤدي التعب الناجم عن التشوه إلى تشققات في هذه العناصر الثانوية بسبب الانحناء غير المتوقع خارج المستوى.

يسمح تحديد مناطق الإجهاد المرتفع هذه لفرق الصيانة بتحديد أولويات الفحص. ويؤدي التركيز على هذه التفاصيل المحددة إلى تحسين فرص الكشف المبكر عن الشقوق بدرجة كبيرة.

كما أن مناطق فجوة الجذع بين الجناحين شديدة القابلية للتضرر. فكثيراً ما يؤدي التشوه خارج المستوى في هذه الأطوال غير المدعّمة إلى بدء شقوق الإجهاد عند لحامات الجذع بالجناح.

ما طرائق الاختبار غير الإتلافي (NDT) الأنسب للفحوصات الميدانية؟

يُعد اختيار طريقة الاختبار غير الإتلافي المناسبة أمراً بالغ الأهمية لإجراء فحوصات ميدانية دقيقة. ويظل الفحص البصري الخطوة الأساسية في أي عملية تقييم شاملة للجسور.

يمكن للفحص البصري الدقيق أن يكشف الشقوق المفتوحة على السطح والتآكل والتشوه. ويتطلب هذا الفحص عيناً مدرّبة، وقد يتطلب أحياناً استخدام عدسات مكبرة لرصد مؤشرات الإجهاد المبكرة.

إلا أن الفحص البصري لا يكشف العيوب تحت السطحية. وبالنسبة إلى الشقوق المفتوحة على سطح العوارض الفولاذية المغناطيسية، يُعد اختبار الجسيمات المغناطيسية فعالاً للغاية وشائع الاستخدام ميدانياً.

يتضمن اختبار الجسيمات المغناطيسية تمغنط الفولاذ ثم تطبيق جسيمات الحديد عليه. وتُحدث الشقوق مجالات تسرب تجذب هذه الجسيمات، فتتكون إشارة مرئية تدل على العيب.

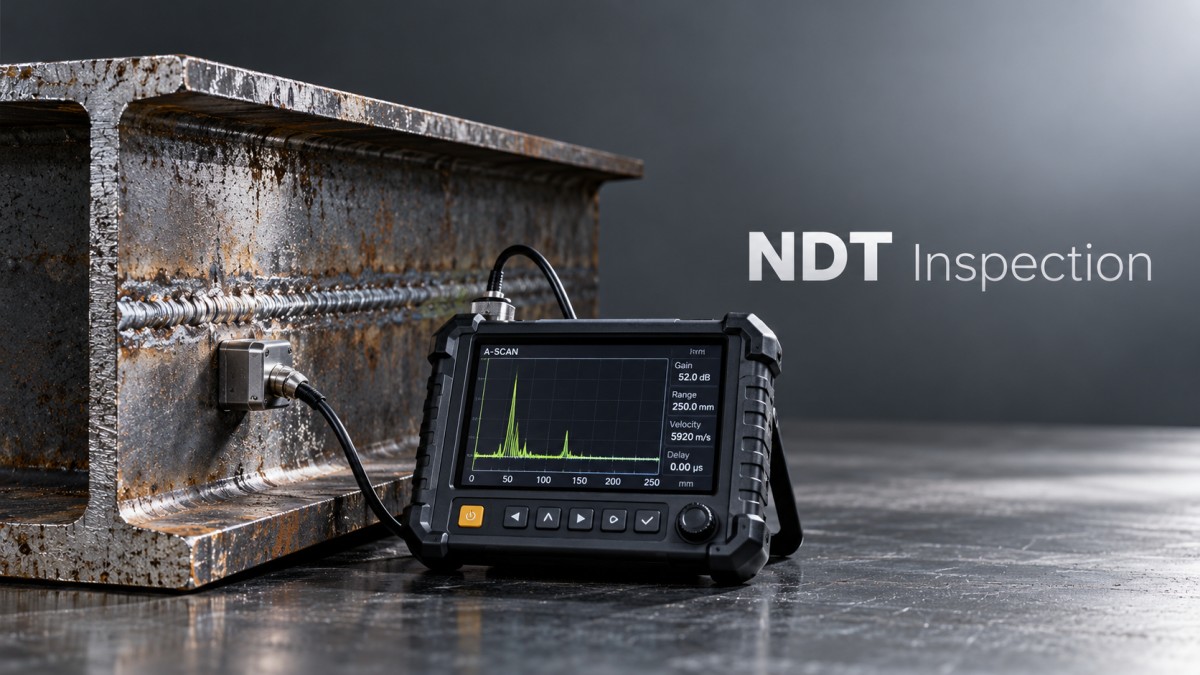

وعند التعامل مع مواد غير مغناطيسية أو البحث عن عيوب أعمق تحت السطح، يصبح الاختبار بالموجات فوق الصوتية ضرورياً. وتستخدم هذه الطريقة موجات صوتية عالية التردد للكشف عن الانقطاعات الداخلية.

يتطلب الاختبار بالموجات فوق الصوتية فنيين مهرة لتفسير انعكاسات الموجات بدقة. ويوفر هذا الاختبار دقة ممتازة في تحديد العمق، ما يتيح للمفتشين قياس الحجم الدقيق للشقوق الداخلية.

ويُعد اختبار السوائل المتغلغلة أداة قيّمة أخرى للمكونات غير المغناطيسية. ويتضمن وضع صبغة فلورية أو مرئية على السطح، فتتسرب إلى الشقوق المفتوحة.

بعد وضع المُظهِر، تُسحب الصبغة إلى الخارج، فيظهر نمط الشق بوضوح في ظروف الإضاءة المناسبة. وتتميز هذه الطريقة بحساسيتها العالية للشقوق السطحية الدقيقة.

وتوفر التقنيات المتقدمة، مثل الاختبار بالموجات فوق الصوتية بالمصفوفة الطورية، إمكانات أكبر. إذ تتيح الحصول على صور مقطعية آنية، ما يسهل توصيف الأشكال الهندسية المعقدة للشقوق في العوارض الفولاذية.

كما يزداد استخدام مراقبة الانبعاثات الصوتية في المراقبة المستمرة لصحة المنشآت. فهي ترصد موجات الإجهاد عالية التردد المنبعثة من الشقوق النامية فعلياً تحت أحمال المرور الحية.

يضمن الجمع بين هذه الطرق اتباع بروتوكول فحص متين. وينبغي دعم الفحوصات البصرية الدورية باختبارات متقدمة غير إتلافية تُجرى على فترات منتظمة، للكشف عن أضرار الإجهاد الخفية قبل أن تصبح حرجة.

كيف ينبغي لموظفي الصيانة تقييم شدة الشقوق ونموها؟

لا يمثل اكتشاف الشق سوى نصف المهمة؛ فتقييم شدته هو ما يحدد استجابة الصيانة المطلوبة. ولا يتطلب كل شق مكتشف تدخلاً إنشائياً أو إصلاحاً فورياً.

ينبغي للمفتشين أولاً تحديد ما إذا كان الشق نشطاً أم متوقفاً. ويتم ذلك عادةً بتركيب مقاييس رصد عبر الشق ومراقبتها على مدى عدة دورات حرارية.

إذا انكسر المقياس، فهذا يعني أن الشق نشط وينمو بفعل المرور أو تغيرات درجة الحرارة. أما الشقوق المتوقفة فقد لا تتطلب سوى المراقبة وطلاء واقٍ لمنع التآكل.

وبالنسبة إلى الشقوق النشطة، من الضروري قياس الطول والعمق. ويُقدّر عمق الشق عادةً باستخدام الاختبار بالموجات فوق الصوتية أو تقنيات قياس المجال بالتيار المتردد ميدانياً.

تساعد مبادئ ميكانيكا الكسر المهندسين على تقييم العمر المتبقي لمقاومة التعب. فمن خلال معرفة حجم الشق ومدى الإجهاد ومتانة المادة، يمكنهم حساب طول الشق الحرج.

إذا كان الطول الحرج المحسوب أكبر بكثير من طول الشق المكتشف، فقد يظل الهيكل آمناً لفترة محددة، شريطة فرض قيود على الأحمال.

ينبغي تحديد فترات المراقبة المنتظمة بناءً على معدل نمو الشق. فقد تتطلب الشقوق النشطة في مناطق الإجهاد المرتفع فحوصات شهرية، بينما تحتاج الشقوق الطفيفة إلى فحوصات أقل تواتراً.

ومن الضروري توثيق موقع كل شق واتجاهه وأبعاده. إذ تتيح قاعدة بيانات تاريخية مفصلة للمهندسين تتبع اتجاهات النمو واتخاذ قرارات صيانة مستنيرة ومستندة إلى البيانات.

وفي نهاية المطاف، يربط تقييم شدة الشقوق بين مجرد الكشف عنها والتخطيط لإجراءات صيانة قابلة للتنفيذ. ويضمن ذلك تخصيص الموارد بكفاءة لمعالجة أخطر التهديدات الإنشائية.

كما يأخذ المهندسون في الحسبان حقول الإجهاد المتبقي حول الشق. فالإجهادات المتبقية الشدية العالية الناجمة عن اللحام قد تسرّع انتشار الشق، ما يستلزم مراقبة أكثر كثافة أو تدخلاً فورياً.

متى يحين وقت استبدال العناصر الإنشائية أو تدعيمها؟

إن الاختيار بين إصلاح عارضة فولاذية متشققة واستبدالها بالكامل قرار هندسي معقد. ويعتمد القرار بدرجة كبيرة على موقع الشق وحجمه ومدى سهولة الوصول إليه.

بالنسبة إلى الشقوق الطفيفة في المناطق غير الحرجة، يُعد إيقاف الشق بالحفر إصلاحاً مؤقتاً شائعاً. إذ يؤدي حفر ثقب عند طرف الشق إلى إزالة حدة الحافة، ما يقلل تركّز الإجهاد.

يوقف ذلك نمو الشق مؤقتاً، لكنه لا يعيد القوة الأصلية. ويمنح وقتاً للتخطيط لاستراتيجية تأهيل أكثر ديمومة أثناء إغلاق الجسر المقرر.

يمكن للإصلاحات الملحومة استعادة السلامة الإنشائية، لكنها تنطوي على مخاطر عند تنفيذها ميدانياً. فقد تغيّر حرارة اللحام خصائص المادة وتُحدث إجهادات متبقية جديدة، ما قد يتسبب في شقوق جديدة.

لذلك، غالباً ما تُفضّل صفائح التغطية المثبتة بالبراغي أو التغليف الفولاذي للتدعيم. إذ تضيف هذه الطرق قوة من دون إدخال حرارة كبيرة، ما يقلل مخاطر أضرار الإجهاد الإضافية.

وفي الحالات التي تكون فيها العوارض الفولاذية متضررة بشدة، يكون الاستبدال الكامل الخيار الآمن الوحيد. وينطبق ذلك بوجه خاص على العناصر الحرجة للكسر، حيث يؤدي فشلها إلى الانهيار.

عند استبدال المكونات الإنشائية أو تحديث نظام سطح الجسر، يكون اختيار المواد أمراً بالغ الأهمية. ويضمن استخدام مواد عالية المقاومة متانة طويلة الأمد ومقاومة لمشكلات الإجهاد المستقبلية.

أما في إصلاحات السطح الخرساني المرتبطة باستبدال العوارض الفولاذية، فمن الضروري تحديد مواصفات حديد تسليح عالي الجودة. ويوفر استخدام حديد التسليح HRB500 أداءً زلزالياً ممتازاً وسلامة إنشائية لمقاطع الجسور المعرضة لأحمال ثقيلة.

تلتزم قضبان الفولاذ عالية المقاومة والمقاومة للزلازل هذه التزاماً صارماً بالمعايير الوطنية. وهي من أبرز المواد عالية المقاومة المستخدمة في هندسة الإنشاءات الحديثة، إذ تضمن قدرة المقاطع التي جرى إصلاحها على تحمل الأحمال الكبيرة.

وفي نهاية المطاف، ينبغي أن يعطي قرار الاستبدال أو التدعيم الأولوية للسلامة العامة. وعلى المهندسين الموازنة بين التكاليف الفورية للاستبدال والمخاطر طويلة الأمد وتكاليف صيانة الإصلاحات.

غالباً ما يوجّه تحليل تكلفة دورة الحياة عملية اتخاذ هذا القرار. فعلى الرغم من ارتفاع تكاليف الاستبدال الأولية، فإنه يزيل نفقات الفحص والإصلاح المتكررة، ويوفر قيمة أفضل على المدى الطويل لمالكي البنية التحتية.

ما استراتيجيات الصيانة الوقائية التي يمكن أن تطيل عمر الجسر؟

في حين أن اكتشاف الشقوق إجراء تفاعلي، فإن الصيانة الوقائية استباقية وأكثر جدوى من حيث التكلفة بكثير. ويُعد إبعاد المياه وأملاح إزالة الجليد عن العوارض الفولاذية خط الدفاع الأساسي ضد التآكل.

يسرّع التآكل نمو شقوق الإجهاد بدرجة كبيرة، إذ يُحدث حُفراً سطحية تعمل كمراكز لتركيز الإجهاد. ويمنع ضمان الأداء الكامل لوصلات التمدد ومصارف سطح الجسر تسرب المياه.

ومن الضروري تنظيف الأسطح الفولاذية وإعادة طلائها بانتظام باستخدام أنظمة طلاء عالية الأداء. ويعمل نظام الطلاء السليم حاجزاً مادياً ضد الرطوبة والعوامل المسببة للتآكل.

يمنع إحكام ربط البراغي المرتخية في الوصلات الموصولة بالصفائح الإجهاد التعبّي الاحتكاكي. وينبغي لفرق الصيانة فحص عزم البراغي دورياً واستبدال أي مثبتات مفقودة أو متآكلة بشدة للحفاظ على صلابة الوصلات.

وتُعد إدارة أحمال المرور استراتيجية وقائية أساسية أخرى. إذ يؤدي فرض حدود للوزن وتحويل المركبات المحمّلة بأوزان زائدة بعيداً عن الجسور المتقادمة إلى تقليل نطاقات الإجهاد الدوري التي تدفع نمو شقوق الإجهاد.

كما يمكن لتحديث مرتكزات الجسور ووصلات التمدد تخفيف الإجهادات غير المقصودة. وتسمح المرتكزات التي تعمل على النحو الصحيح للعوارض الفولاذية بالتمدد والانكماش بحرية، ما يمنع قوى التقييد غير المتوقعة.

يوفر تنفيذ نظام شامل لمراقبة صحة المنشآت بيانات مستمرة. ويمكن للمستشعرات تتبع الانفعال والاهتزاز ودرجة الحرارة، وتنبيه فرق الصيانة إلى السلوك غير الطبيعي قبل ظهور أي شقوق مرئية.

من خلال دمج هذه الاستراتيجيات الوقائية، يستطيع موظفو الصيانة تأخير بدء أضرار الإجهاد بدرجة كبيرة. ويعزز هذا النهج الاستباقي العائد على الاستثمار في البنية التحتية ويضمن السلامة العامة.

ولا تقل أهمية عن ذلك، ضرورة تدريب فرق الصيانة على أحدث تقنيات الفحص. فالموظفون المدربون جيداً قادرون على تحديد علامات التضرر الدقيقة مبكراً، ومنع تفاقم المشكلات الطفيفة وتحولها إلى أعطال إنشائية كبيرة.

الخلاصة

يمثل اكتشاف شقوق الإجهاد في العوارض الفولاذية المتقادمة للجسور تحدياً متعدد الجوانب يتطلب اليقظة والخبرة الفنية. ويسمح فهم المواقع الشائعة للشقوق للمفتشين بتركيز جهودهم بفعالية.

ويضمن استخدام طرائق الاختبار غير الإتلافي المناسبة تحديد العيوب السطحية وتحت السطحية بدقة. ثم يوجّه تقييم شدة الشقوق عملية اتخاذ القرارات المتعلقة بتدخلات الصيانة.

وسواء وقع الاختيار على إيقاف الشق أو التدعيم أو الاستبدال الكامل، فإن الهدف النهائي هو الحفاظ على السلامة الإنشائية. وتؤدي المواد عالية الجودة دوراً محورياً في جهود التأهيل هذه.

علاوة على ذلك، فإن تنفيذ استراتيجيات متينة للصيانة الوقائية يحد من الأسباب الجذرية للإجهاد والتآكل. ومن خلال الجمع بين الفحوصات التفاعلية والعناية الاستباقية، يمكننا إطالة عمر بنيتنا التحتية الحيوية بأمان.

ويضمن التعاون المستمر بين المفتشين والمهندسين وموردي المواد تحقيق أفضل النتائج. فهذا النهج الموحد يكفل بقاء الجسور المتقادمة آمنة وموثوقة وقادرة على خدمة المجتمعات لعقود قادمة.
