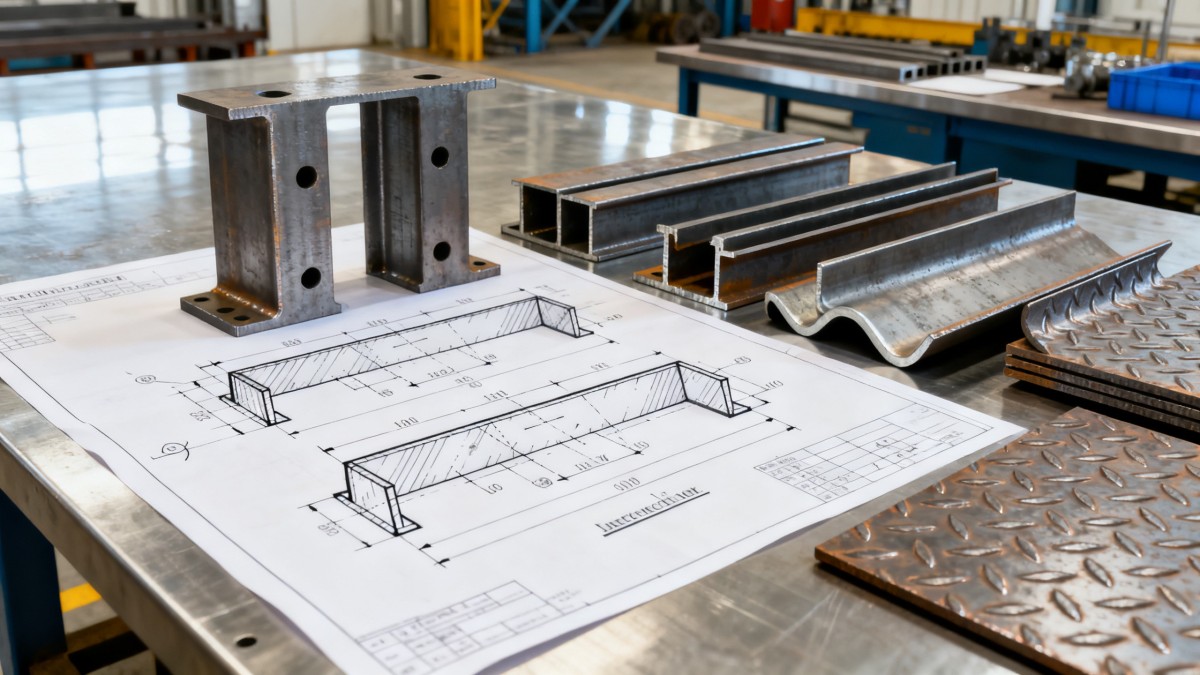

غالبًا ما تفشل طلبات المقاطع الفولاذية المخصصة قبل وقت طويل من بدء الإنتاج—لأن تفصيلًا واحدًا حاسمًا في الرسم يكون مفقودًا. ولأغراض التقييم الفني في مشاريع الفولاذ الإنشائي، يكون هذا التفصيل المفقود عادةً هو التعريف الكامل للمقطع: ليس فقط الحجم الكلي، بل أيضًا الهندسة الدقيقة للمقطع العرضي، والأبعاد المرجعية، والسماحات، ومواضع الثقوب، وأنصاف الأقطار، وحالات الحواف، وعلامات الاتجاه المطلوبة للتصنيع. وعندما يكون رسم المقطع غير مكتمل، نادرًا ما تكون النتيجة مجرد إزعاج بسيط. إذ يمكن أن يؤدي ذلك إلى عدم تطابق الأبعاد، وضعف الملاءمة في الموقع، وتكرار طلبات التوضيح، والهدر، وتأخيرات يمكن تجنبها عبر سلسلة التوريد. وفي توريد الفولاذ، يُعد رسم المقطع الواضح الأساس للتصنيع الموثوق، واتساق الفحص، والثقة في التسليم.

لماذا تحدث إخفاقات رسم المقطع قبل أن يصل الفولاذ إلى الإنتاج أصلًا

في الفولاذ الإنشائي، تبدأ العديد من الطلبات برسم تخطيطي يبدو قابلًا للاستخدام، أو ملف PDF، أو عرض مقطع مع تعليمات مضافة. ومع ذلك، فإن الرسم التجاري القابل للاستخدام ليس دائمًا رسم مقطع قابلًا للتصنيع. يمكن لمصنع الفولاذ أو خط التصنيع تقديم عرض سعر بسرعة أكبر استنادًا إلى ملف مبسط، لكن دقة الإنتاج تعتمد على ما إذا كان الرسم يعرّف المقطع بشكل كامل. فإذا تم إغفال نصف قطر أحد الجوانب، أو كان اتجاه الثني غير واضح، أو كان مرجع تباعد الشقوق مفقودًا، فقد يظل المقطع مفهومًا ظاهريًا مع بقائه غير آمن فنيًا للإنتاج.

وتصبح هذه المشكلة أكثر خطورة في التوريد التصديري، حيث قد تختلف المعايير، وعادات القياس، وافتراضات التصنيع. فقد تتم مراجعة مقطع صُمم وفق منطق ASTM من قبل فريق معتاد على منطق السماحات الخاص بـ EN أو JIS. وإذا لم يذكر الرسم بوضوح ما هو مهم، فقد يملأ كل طرف الفجوات بافتراضات مختلفة. ولهذا السبب، فإن العديد من النزاعات المتعلقة بالمقاطع الفولاذية المخصصة لا تنتج عن ضعف التصنيع، بل عن مدخلات غير مكتملة في مرحلة الطلب.

ما سيناريوهات المشاريع الأكثر حساسية تجاه غياب تفاصيل المقطع

الهياكل الإطارية للمباني والهياكل كثيرة الوصلات

في هياكل المباني الإنشائية، يجب أن يتوافق المقطع مع صفائح القاعدة، ووصلات الربط، وصفائح التقوية، وأنماط البراغي. وقد يتسبب خطأ صغير في سُمك الجناح، أو عمق الجسد، أو مسافة مركز الثقوب، أو ملاحظة التحدب في حدوث تداخل عند التجميع. وفي هذا السيناريو، لا تتمثل نقطة الحكم الأكثر أهمية فقط في ما إذا كان المقطع يطابق قصد التصميم، بل أيضًا في ما إذا كانت جميع المكونات الفولاذية المتصلة تستخدم نفس نظام المرجعية البعدية.

وبالنسبة للمقاطع المركبة الملحومة، يجب أن يحدد رسم المقطع أيضًا حواف تجهيز اللحام، وفجوات الجذر عند الحاجة، واتجاه التركيب. ومن دون هذه التفاصيل، قد ينجح العنصر الفولاذي النهائي في القياسات الأساسية لكنه يفشل مع ذلك في الملاءمة بالموقع.

تطبيقات المقاطع المشكلة على البارد ذات الحاجة العالية إلى التكرارية الدقيقة

طلبات المقاطع الفولاذية المشكلة على البارد شديدة الحساسية لتسلسل الثني، ونصف القطر الداخلي، وتوقع الارتداد المرن، وسماحة السُمك. وفي دعامات الأسقف، وقنوات التأطير، وعناصر حوامل الكابلات، أو دعامات الماكينات، يجب أن يتم تركيب الأجزاء المتكررة بسرعة وباتساق. وإذا أظهر الرسم العرض والارتفاع الاسميين فقط من دون تحديد نصف قطر الزاوية أو سماحة زاوية الرجل، فقد يختلف الإنتاج من دفعة إلى أخرى حتى عندما تكون المادة الخام صحيحة.

وهنا تحمي المواصفة الكاملة للمقطع كلاً من الجودة ومدة التوريد. فهي تساعد على تأكيد جدوى التشكيل بالدرفلة، وإعداد العِدَد، ومعايير الفحص النهائي قبل الالتزام بالمادة.

الأرضيات الصناعية والمنصات والأسطح المقاومة للانزلاق

ليست كل طلبية فولاذ عبارة عن كمرة أو قناة. ففي أسطح النقل، ومنصات المعدات، والممرات، وأرضيات المصانع، يكون أداء السطح غالبًا هو الوظيفة الحقيقية للمقطع. ولهذه التطبيقات، يجب أن يتوافق اختيار اللوح المزخرف مع الحمل، ومقاومة الانزلاق، واحتياجات التشكيل، وأبعاد التصنيع. ومن الخيارات العملية لهذه المشاريع لوح فولاذي مزخرف SS440، ويُستخدم في النقل، والبناء، والزخرفة، والأرضيات حول المعدات، والماكينات، وبناء السفن.

ويتراوح سُمكه النموذجي بين 2-8mm، وعرضه 600mm-1800mm، وطوله 2m-12m، مع أداء سطحي مزخرف مصمم للاستخدام المقاوم للانزلاق والزخرفي. وفي هذا السيناريو، يجب ألا يحدد الرسم حجم اللوح فقط. بل ينبغي أيضًا أن يذكر اتجاه الزخرفة، والاستواء المطلوب بعد القطع، وحالة الحافة، وما إذا كان التشكيل أو اللحام سيؤثر على السطح الظاهر أو الوظيفي. وعندما يتم إغفال هذه التفاصيل المرتبطة بالمقطع، قد يفي اللوح بمتطلبات درجة المادة ومع ذلك يفشل في التركيب العملي.

مكونات فولاذية OEM للمعدات أو الماكينات

غالبًا ما تجمع المكونات الفولاذية المخصصة لـ OEM بين عمليات متعددة مثل القطع، والتثقيب، والثني، واللحام، والطلاء. وهنا لا يكون المقطع مجرد مقطع عرضي؛ بل يكون مسار الإنتاج. وإذا أغفل الرسم اتجاه الشقوق، أو متطلب جانب الزوائد، أو منطق تعويض الثني، تصبح العمليات اللاحقة غير مستقرة. وتتمثل نقطة الحكم الأساسية في ما إذا كان يمكن نقل الرسم مباشرة إلى تخطيط العملية من دون تخمين.

كيف تغيّر سيناريوهات التطبيق المختلفة معلومات المقطع المطلوبة

يمكن أن تخدم نفس درجة الفولاذ استخدامات مختلفة، لكن تفاصيل المقطع المطلوبة تتغير حسب التطبيق. ويوضح الجدول أدناه كيف يتحول الطلب عبر سيناريوهات الفولاذ الإنشائي الشائعة.

ما الذي يجب أن تتضمنه حزمة المقطع الكاملة قبل تأكيد الطلب

تقلل حزمة الرسومات الفولاذية القوية من عدم اليقين قبل التسعير، وجدولة الإنتاج، وتخطيط الفحص. وبالنسبة للفولاذ الإنشائي المخصص، يجب أن يتضمن المقطع أكثر من مجرد المخطط الظاهر. بل ينبغي أن يحدد كيف سيتم تفسير الجزء في كل مرحلة من مراحل التصنيع.

• هندسة المقطع مع جميع الأبعاد الحرجة، وليس فقط العرض والارتفاع الكليين
• درجة المادة، ومرجع المعيار، ومتطلبات الامتثال الميكانيكي أو الكيميائي
• سماحة السُمك، والاستقامة، والالتواء، والاستواء، وغيرها من حدود القبول
• مواضع الثقوب، والشقوق، والنتوءات، والفتحات المحددة انطلاقًا من مرجع واضح
• أنصاف أقطار الثني، واتجاه الجانب المفتوح، وتحديد اليسار-اليمين عند الاقتضاء
• متطلبات السطح مثل تشطيب المصنع، أو اتجاه السطح المزخرف، أو سماح الطلاء، أو الجانب الظاهر
• طول الجزء، ومنطق الربط في الحزم، وطريقة الوسم، ومتطلبات التغليف للتسليم التصديري

وعندما تتوفر هذه التفاصيل، يمكن للمورّد التحقق من الجدوى في وقت أبكر، واقتراح بدائل موفرة للمواد، وتقليل المراجعات الفنية المتبادلة. وبالنسبة لمصنّع ومصدّر فولاذ إنشائي يتمتع بقدرة امتثال عالمية، فإن ذلك يدعم أيضًا التوافق مع متطلبات المشاريع القائمة على ASTM وEN وJIS وGB.

نصائح عملية لاختيار المقطع والرسم للتطبيقات عالية المخاطر

إذا كان التطبيق ينطوي على تركيب متكرر، أو واجهات ظاهرة، أو دعائم مرتبطة بالسلامة، فيجب مراجعة المقطع بوصفه عنصر تصميم وتعليمات تصنيع في الوقت نفسه. ويمكن لبعض الفحوصات العملية أن تمنع أخطاء مكلفة.

• قارن أبعاد الرسم بأبعاد التركيب ولا تفترض أنها نقاط التحكم نفسها.
• اسأل ما إذا كان المقطع يعتمد على دقة الشكل المشكّل، أو دقة التجميع الملحوم، أو الدقة التشغيلية، لأن لكل منها سلوك سماحات مختلفًا.
• بالنسبة لفولاذ الأرضيات، أو الأسطح، أو الفولاذ المقاوم للانزلاق، حدّد اتجاه السطح الوظيفي مبكرًا، خاصة عند استخدام لوح مزخرف.
• بالنسبة للعناصر الطويلة، أكّد ما إذا كانت حدود التحدب، أو الانحراف الجانبي، أو الاستقامة تؤثر على التجميع أو الجودة البصرية.
• اطلب تأكيد عينة للمقطع العرضي أو مراجعة رسم الورشة لطلبات المقاطع المخصصة لأول مرة.

ويكون هذا مفيدًا بشكل خاص عندما يتضمن الحل الفولاذي منتجات قياسية بالإضافة إلى تصنيع مخصص. فكثيرًا ما يستطيع الموردون ذوو الخبرة اقتراح مقطع أكثر ملاءمة للإنتاج مع الحفاظ على النتيجة الإنشائية أو الوظيفية نفسها.

أخطاء شائعة في المقاطع غالبًا ما يتم تجاهلها حتى يصبح التسليم معرضًا للخطر

تبدو بعض الإغفالات في الرسومات بسيطة أثناء التوريد لكنها تصبح حاسمة لاحقًا. أحدها غياب الاتجاه. وآخر هو الاعتماد على لقطة شاشة أو صفحة كتالوج معلمة بدلًا من رسم مقطع ذي أبعاد. وتحدد بعض الطلبات المادة والطول بدقة لكنها تترك نصف قطر الزاوية أو مرجع التثقيب غير محدد. بينما تعرض طلبات أخرى المقطع بشكل جيد لكنها لا تذكر مطلقًا السماحة أو معيار الفحص المطبق.

ومن الأخطاء الشائعة الأخرى خلط منطق المنتجات. فعلى سبيل المثال، قد يتعامل مشروع ما مع اللوح المزخرف كما لو كان لوحًا عاديًا، رغم أن هندسة السطح تؤثر على التشكيل، والقياس، والاستخدام النهائي. وإذا كان التطبيق يتعلق بأرضيات مقاومة للانزلاق، فيجب أن تتضمن مناقشة المقطع تفاصيل السطح المرتبطة بالوظيفة، وليس فقط السُمك والعرض الاسميين.

ولا تقتصر تكلفة هذه الإغفالات على التصنيع. إذ يمكن أن تؤخر اعتماد المستندات، والتغليف، وتسلسل الموقع، وحتى الاتصالات الجمركية إذا كانت أوصاف المنتج غير متسقة مع المقطع الفولاذي النهائي المورَّد.

كيف تنتقل من رسومات مقاطع غير واضحة إلى تسليم فولاذ موثوق

تبدأ الطلبية الفولاذية المخصصة الناجحة بحزمة مقطع واضحة بما يكفي للتسعير، والإنتاج، والفحص، والشحن من دون افتراضات. وقبل إصدار الطلب، راجع الرسم في ضوء سيناريو التطبيق الفعلي: هيكل كثير الوصلات، أو تأطير مشكّل على البارد، أو أرضيات صناعية، أو مكوّن تجميع OEM. ثم أكّد أن المقطع يحدد الهندسة، والسماحات، والاتجاه، ومتطلبات السطح المرتبطة بالوظيفة.

وبالنسبة للمشاريع التي تتطلب منتجات فولاذ إنشائي، أو مقاطع قياسية، أو عناصر مصنعة مخصصة من الصين، يمكن أن تقلل المراجعة الفنية المبكرة من مخاطر التوريد وتقصّر إجمالي المهلة الزمنية. وإذا كان الرسم الحالي يترك أي مجال للتفسير، فقم بتحسين المقطع قبل بدء الإنتاج. فهذه الخطوة الواحدة يمكن أن تحمي دقة الأبعاد، وكفاءة التركيب، وموثوقية خطة توريد الفولاذ بأكملها.
