غالبًا ما يبدأ الأمر بسؤال عملي أكثر من كونه سؤالًا تقنيًا. فقد يحتاج المصمم إلى عنصر إطار أخف وزنًا، أو يقارن المشتري بين قطاعات من موردين مختلفين، أو تحاول ورشة ما فهم سبب توافق أحد المقاطع بسهولة مع التجميع، بينما يحتاج مقطع آخر إلى إعادة تشغيل. في مثل هذه الحالات، قد يكون من المعروف بالفعل أن قطاعات الصلب المشكل على البارد شائعة الاستخدام، لكن ليس من السهل دائمًا معرفة كيفية تقييم ما إذا كان مقطع معين قويًا بما يكفي، ومتسقًا من حيث الأبعاد، أو مناسبًا للاستخدام المقصود.

تكمن الصعوبة في أن الافتراض الخاطئ لا يظهر عادةً على الرسم الهندسي، بل يظهر لاحقًا على شكل انحناء، أو ضعف في توافق الأجزاء، أو زيادة في أعمال اللحام، أو عدم محاذاة الثقوب، أو هدر في الطلاء، أو تأخيرات يمكن تجنبها أثناء التركيب. وإذا كنت تراجع البيانات الفنية وتحاول فهم سعة التحمل والتفاوتات وحدود الاستخدام، فمن المفيد تقسيم الموضوع إلى عدة قرارات يمكن التحقق منها فعليًا.

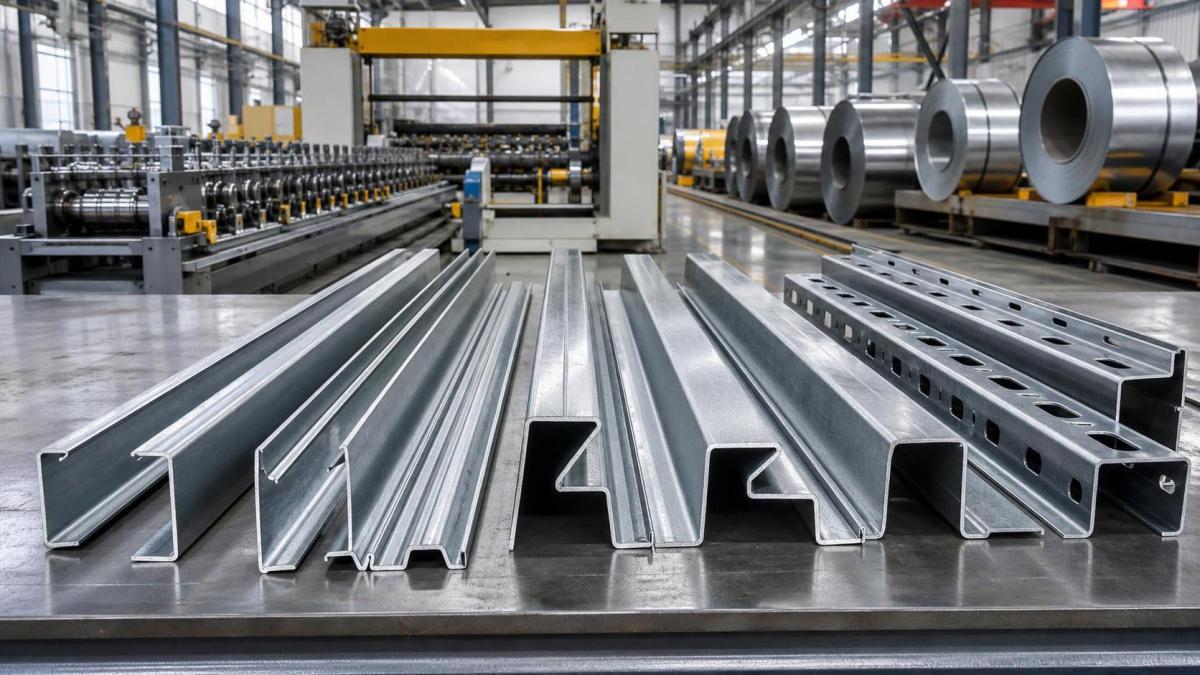

تُنتج قطاعات الصلب المشكل على البارد من خلال تشكيل صفائح أو شرائط الصلب في درجة حرارة الغرفة، وعادةً باستخدام التشكيل بالدرفلة أو الثني بالضغط. وتمنحها طريقة التصنيع هذه مزيجها المعروف من الكفاءة والدقة. وبالمقارنة مع القطاعات المدرفلة على الساخن، تكون هذه القطاعات غالبًا أرق وأخف وزنًا وأسهل في تخصيصها بأشكال مثل القنوات، والمقاطع C، والمقاطع Z، والمقاطع القبعية، والمسارات، والقوائم، والأشكال المفتوحة أو المغلقة المخصصة. لكن هندستها ذات الجدار الرقيق هي أيضًا السبب في ضرورة تقييمها بطريقة مختلفة. فأحيانًا تُقارن بالقطاعات الإنشائية الأثقل اعتمادًا على المظهر فقط، مع تجاهل التفاصيل الأكثر أهمية.

أين يبدأ الالتباس عادةً

من المفاهيم الخاطئة الشائعة التعامل مع جميع قطاعات الصلب كما لو أن القوة تعتمد فقط على درجة المادة. وبالطبع، فإن الدرجة مهمة، لكن هندسة العضو تؤدي دورًا كبيرًا في القطاعات المشكلة على البارد. فحجم الحافة، وعمق الج web، وعرض الجناح، ونصف قطر الزاوية، والسماكة، كلها تؤثر في طريقة مقاومة المقطع للانحناء والقص واللي والانبعاج الموضعي. ويمكن لمقطعين مصنوعين من صلب متشابه أن يتصرفا بشكل مختلف جدًا تحت الحمل نفسه إذا تغير شكلهما ولو بدرجة بسيطة.

ومصدر آخر للالتباس هو عبارة «سعة التحمل». فكثيرون يتعاملون معها على أنها رقم واحد، بينما تعتمد عمليًا على ظروف الدعم، والبحر، ونوع الحمل، والتدعيم، وطريقة التوصيل، وموقع الثقوب، وما إذا كان المقطع يعمل منفردًا أو كجزء من نظام. فقد يكون العضو مناسبًا لتطبيق قائم الجدار، لكنه غير مناسب كمدادة من دون مراعاة التقييد الجانبي. وقد يبدو المقطع صلبًا عند حمله باليد، لكنه يظل عرضة للانبعاج الموضعي بالقرب من المساند.

قراءة سعة التحمل دون تبسيط مفرط

عند مراجعة بيانات قطاعات الصلب المشكل على البارد، تتمثل الخطوة الأولى في فصل خصائص المادة عن خصائص المقطع. تشمل خصائص المادة مقاومة الخضوع، ومقاومة الشد، والاستطالة. أما خصائص المقطع فتشمل عزم العطالة، ومعامل المقطع، وخصائص الالتواء، والمساحة الفعالة. ويعتمد الأداء النهائي للمقطع على كلا النوعين. وقد يبدو ذلك واضحًا، لكن في مناقشات التوريد والتصميم الفعلية، غالبًا ما تتم مراجعة مجموعة واحدة من القيم بينما يُفترض وجود المجموعة الأخرى.

ولإجراء مقارنة عملية، اطرح الأسئلة التالية:

• هل الحمل في الأساس انحناء، أم ضغط محوري، أم مزيج منهما؟
• هل سيكون العضو مقيدًا جانبيًا أم حرًا على الالتواء؟
• هل توجد أحمال مركزة عند المساند أو نقاط التثبيت أو مواقع الحوامل؟
• هل يتضمن المقطع ثقوبًا أو شقوقًا أو فتحات خدمية تقلل مساحة المقطع الفعالة؟
• هل السماكة كافية للتحكم في الانبعاج الموضعي، وليس فقط لمنع الخضوع الكلي؟

تكتسب هذه الأسئلة أهميتها لأن القطاعات الفولاذية الرقيقة غالبًا ما تفشل بسبب عدم الاستقرار قبل وصول الصلب الأساسي إلى مقاومة الخضوع الاسمية. ولهذا قد يحتاج مقطع يبدو كبيرًا على الورق إلى فحص أدق تحت الضغط أو الرفع أو أحمال الخدمة المتكررة. كما أن التصميم اعتمادًا على السماكة فقط أمر محفوف بالمخاطر. فالسماكة مهمة، لكنها لا توضح بمفردها كيف سيتشوه الشكل أثناء الاستخدام الفعلي.

إذا كنت تقارن بين مقاطع مخصصة للهياكل الإطارية، أو الرفوف، أو أنظمة دعم الكابلات، أو هياكل القواطع، أو قضبان الكسوة، أو الأعضاء الصناعية الخفيفة، فتحقق مما إذا كان المقطع مصممًا لهذا الدور تحديدًا. فبعض المقاطع تكون أبعادها مناسبة للتثبيت السهل ودعم الأغطية، وليس لتحقيق أقصى كفاءة إنشائية. بينما تُصمم مقاطع أخرى للبحور والصلابة. وقد يؤدي استخدام أحدها بدلًا من الآخر إلى مشكلات يمكن تجنبها.

التفاوتات ليست تفصيلًا ثانويًا

يركز الناس غالبًا على القوة أولًا، ثم يكتشفون مشكلات التفاوتات لاحقًا في أرضية الورشة. وبالنسبة إلى قطاعات الصلب المشكل على البارد، فإن الاتساق البُعدي هو أحد الأسباب الرئيسية لاختيارها من الأساس. فالعرض والعمق وزاوية الجناح والاستقامة والطول وموقع الثقوب بدقة تقلل وقت الملاءمة وتساعد على تكرار التجميع بصورة صحيحة.

وبمصطلحات المشروعات اليومية، تؤثر التفاوتات في ما إذا كانت:

• القطاعات تتماشى مع الحوامل والمسارات وألواح التوصيل
• الألواح تستقر بشكل صحيح على أعضاء الإطار
• الثقوب المبرغلة تتطابق من دون إجبار أو توسيع
• المسارات الطويلة تبقى مستقيمة بما يكفي لمظهر التركيب وقابلية الخدمة
• الأجزاء المتداخلة أو التلسكوبية تنزلق معًا كما هو مقصود

حتى المقطع القوي من الناحية الفنية قد يصبح مصدر إزعاج إذا تداخل الالتواء أو التقوس أو تموج الحواف أو عدم اتساق أبعاد الأجنحة مع التصنيع. ويصدق ذلك خصوصًا في الأعمال المعيارية، وأنظمة القواطع، والهياكل المعلقة، ومكونات OEM المتكررة، حيث يجب أن يتصرف كل جزء مثل الجزء الذي يليه. وكلما زادت معيارية التجميع، أصبحت مشكلات التفاوت أكثر وضوحًا.

عند فحص التفاوتات، تجنب الاكتفاء بالسؤال عن «الدقة القياسية». اسأل عن العناصر التي تتم مراقبتها وكيفية قياسها. فالتطبيقات المختلفة تهتم بأبعاد مختلفة. وقد يهتم خط المدادات بشدة بالعمق والاستقامة، بينما قد يكون نظام المسار والقائمة حساسًا للعرض وهندسة الحواف. وقد يعتمد مقطع حامل مخصص على زاوية الثني وموقع الثقوب. وإذا لم يكن المورد يعرف أي الخصائص مهمة لاستخدامك، فستصبح مناقشة التفاوتات المفيدة غامضة بسرعة كبيرة.

التطبيقات المناسبة والحالات التي تتطلب الحذر

تُعد قطاعات الصلب المشكل على البارد مناسبة عندما يتعين الجمع بين الطلب الإنشائي المنخفض إلى المتوسط، وقابلية التكرار، وانخفاض الوزن الذاتي، وسهولة المناولة، وكفاءة الإنتاج. وتشمل الاستخدامات المعتادة قوائم الجدران، والمسارات، وأنظمة الأسقف، والمدادات، والمرابط، ودعائم الكسوة، وإطارات الأبواب، وهياكل حوامل الكابلات، وأنظمة التخزين، وعناصر التثبيت الشمسي، وأغلفة المعدات، والعديد من المكونات المصنعة المخصصة.

كما أنها تعمل جيدًا عندما تكون الحماية من التآكل وتشطيب السطح جزءًا من القرار، وليس السلوك الإنشائي وحده. ففي البيئات المكشوفة أو شبه المكشوفة، قد يُشكل المقطع الأساسي من صلب مطلي بدلًا من حمايته فقط بعد التصنيع. وفي هذه الحالات، تكون مادة التغذية مهمة لأن أداء التشكيل وحالة الطلاء والمتانة النهائية مترابطة.

بالنسبة إلى بعض تطبيقات المقاطع، قد يُنظر في استخدام لفائف مطلية مثل AZ150 Galvalume Steel Coil عند اختيار المادة، ولا سيما عندما يلزم تحقيق توازن بين مقاومة التآكل وقابلية الطلاء وقابلية التشكيل. وقد تكون خيارات الركيزة المتاحة ونطاق الطلاء وحالات التشطيب ذات صلة عند تشكيل المقطع بالدرفلة لاستخدامات إنشائية خفيفة أو مرتبطة بالأغلفة. ولا يحل ذلك محل فحوصات التصميم الإنشائي، لكنه قد يؤثر في توقعات عمر الخدمة والعملية التصنيعية.

يلزم الحذر عندما يُطلب من القطاعات أداء وظائف تقترب من السلوك الإنشائي الثقيل من دون تحقق مناسب. فلا ينبغي تقييم البحور الطويلة غير المدعمة، أو الأحمال النقطية الشديدة، أو البيئات عالية الصدمات، أو التعرض الكبير للحريق، أو التطبيقات ذات الالتواء الملحوظ، اعتمادًا على المظهر أو جداول المقاطع العامة وحدها. فقد يكون المقطع مناسبًا في اتجاه وغير مناسب في اتجاه آخر. وقد يحتاج أيضًا إلى مقويات أو جسور أو مادة أكثر سماكة أو شكل مختلف تمامًا.

طريقة أكثر موثوقية لمقارنة الخيارات

إذا كنت تحاول الاختيار بين عدة قطاعات من الصلب المشكل على البارد، فمن الأفضل مقارنتها من خلال ظروف الخدمة الفعلية بدلًا من الاعتماد على أبعاد الكتالوج فقط.

ابدأ بمسار الحمل. حدد المكان الذي يدخل منه الحمل إلى العضو، وكيف ينتقل عبر المقطع، والمكان الذي يخرج منه إلى المسند أو الوصلة. وغالبًا ما تكشف هذه الخطوة البسيطة ما إذا كان انبعاج الج web أو تشوه الجناح أو اقتلاع البرغي أو الدوران الالتوائي هو العامل الحاكم.

ثم راجع المقطع ضمن ثلاث طبقات:

الطبقة الأولى: المادة. تحقق من درجة الصلب، ونوع الطلاء إذا كان ذا صلة، والخصائص الميكانيكية الأساسية. وبالنسبة إلى المنتجات المشكلة، قد تكون الاستطالة مهمة لأن انخفاض المطيلية جدًا قد يحد من أداء الثني أثناء التصنيع.

الطبقة الثانية: الشكل. انظر إلى علاقات العمق بالسماكة، وتفاصيل الحواف، وأنصاف أقطار الزوايا، وما إذا كان المقطع مفتوحًا أو مزودًا بحواف أو قبعي الشكل أو صندوقيًا أو مقوى. ويمكن للتغييرات الصغيرة هنا أن تؤثر في كل من الصلابة والاستقرار.

الطبقة الثالثة: اتساق التصنيع. اسأل عن التحكم في السماكة، والتفاوتات البُعدية، والاستقامة، وحالة الحواف، وما إذا كان المقطع يُنتج من مادة مطلية مسبقًا أو غير مطلية وفقًا للتطبيق. فحتى الشكل المصمم جيدًا قد يسبب مشكلات إذا كان تفاوت الإنتاج واسعًا أكثر من اللازم بالنسبة إلى التجميع.

تستغرق هذه الطريقة وقتًا أطول من الاختيار اعتمادًا على الوزن وحده، لكنها تتجنب خطأ شائعًا في المشتريات، وهو اختيار مقطع يبدو اقتصاديًا لكل طن أو لكل متر، ثم يؤدي إلى تكلفة إجمالية أعلى بسبب الحاجة إلى فولاذ دعم إضافي أو تصحيح أثناء التركيب أو معالجة وقائية لاحقًا.

ما الذي غالبًا ما يتم تجاهله أثناء التوريد

من أكثر المسائل التي يتم تجاهلها العلاقة بين التشكيل والأداء البُعدي النهائي. فقد تكون القطاعات المصنوعة من شريط أرق فعالة جدًا، لكنها تتأثر بصورة أوضح بالإجهادات المتبقية والارتداد المرن والمناولة. وهذا لا يعني أنها غير موثوقة، بل يعني أن مسار الإنتاج وضبط الجودة مهمان. وإذا كان مشروعك يعتمد على تجميع قابل للتكرار، فاسأل عما إذا كانت أبعاد المقطع تظل مستقرة عبر دفعات الإنتاج، وما إذا كانت عمليات الثني الحرجة تخضع للمراقبة.

ومن النقاط الأخرى التي قد تُغفل حالة السطح بعد التشكيل. فإذا كان المقطع مخصصًا لأنظمة مطلية أو أغلفة خارجية أو ظروف خدمة رطبة، فيجب أن تتوافق المادة الأساسية ومعالجة السطح مع تسلسل التصنيع. وفي بعض الحالات، يكون استخدام ركيزة مطلية مقاومة للتآكل منذ البداية أكثر عملية من الاعتماد كليًا على الحماية بعد التصنيع. ولهذا السبب يقيّم بعض المصنعين مواد مثل AZ150 Galvalume Steel Coil لإنتاج المقاطع عندما تكون مقاومة التآكل وحالة الطلاء القابلة للتشغيل وتوفير اللفائف بصورة متسقة عوامل ذات صلة.

كما تستحق عمليات تخريم الثقوب وعمل الشقوق اهتمامًا خاصًا. فقد تقلل الفتحات المضافة لدمج الخدمات أو لتسهيل التثبيت من القوة المحلية بدرجة أكبر من المتوقع إذا وُضعت بالقرب من المساند أو الثنيات أو مناطق الإجهاد العالي. وقد يحتاج المقطع الذي يعمل في حالته غير المثقبة إلى إعادة تصميم بعد إضافة هذه الخصائص. ويشيع ذلك في قطاعات إدارة الكابلات، وهياكل المعدات الخفيفة، وأنظمة التركيب المعيارية.

متى يكون المقطع هو الخيار الخاطئ على الأرجح

لا ينبغي حل كل مشكلة باستخدام مقطع مشكل على البارد. فإذا كان التطبيق يتضمن أحمالًا مركزة مرتفعة جدًا، أو تآكلًا شديدًا، أو صدمات متكررة، أو بحورًا كبيرة غير مدعمة مع حدود صارمة للانحراف، فقد يكون المقطع المدرفل على الساخن أو العضو المركب أو التصنيع من ألواح أكثر سماكة خيارًا أكثر منطقية. فالمشكلة ليست أن قطاعات الصلب المشكل على البارد ضعيفة، بل أنها محسّنة بطريقة مختلفة.

ويجب عليك أيضًا التوقف إذا كان التصميم يعتمد على تعديلات ميدانية يُحتمل أن تغير شكل المقطع. فقد تؤدي عملية قطع الأجنحة أو تكبير الثقوب أو تسطيح الحواف أو إجبار العضو على المحاذاة إلى إزالة الهندسة التي تمنح المقطع كفاءته بسرعة. وفي هذه الحالات، إما أن يحتاج المقطع إلى إعادة هندسة، أو أن تحتاج طريقة التركيب إلى التغيير.

نقاط عملية لمراجعات التصميم والشراء

إذا كنت تراجع مقطعًا للمرة الأولى، فتجنب الرغبة في السؤال فقط: «هل هو قوي بما يكفي؟» فمجموعة الأسئلة الأكثر فائدة هي: قوي بما يكفي لأي حالة تحميل، ومستقر بما يكفي في أي اتجاه، ودقيق بما يكفي لأي تجميع، ومتين بما يكفي لأي بيئة؟

يؤدي هذا التغيير في صياغة السؤال عادةً إلى قرارات أفضل. فهو ينقل النقاش من التفضيل العام للمادة إلى متطلبات الخدمة الفعلية. كما يجعل من الأسهل مقارنة الموردين وخيارات المقاطع على أسس فنية بدلًا من الاعتماد على الافتراضات.

تثبت قطاعات الصلب المشكل على البارد جدارتها لأنها تجمع بين الاستخدام الفعال للمادة، والهندسة القابلة للتكرار، والمرونة الواسعة في التطبيقات. لكنها تحقق أفضل أداء عندما يتم فحص سعة التحمل باعتبارها مسألة تخص النظام ككل، ويتم التعامل مع التفاوتات باعتبارها جزءًا من الوظيفة وليس مجرد مظهر، وتتم مطابقة الاستخدام النهائي مع نقاط قوة المقطع بدلًا من فرض استخدام غير مناسب عليه. وبالنسبة إلى كل من يقيّم قطاعات للهياكل الإطارية أو الأنظمة الصناعية أو المكونات المخصصة، فغالبًا ما يكون ذلك هو الفارق بين مقطع يبدو مناسبًا فحسب ومقطع يعمل بكفاءة في التطبيق الفعلي.
