يبدأ تصميم الفولاذ المشكّل على البارد بفهم سلوك القطاع تحت الأحمال المحددة في الأكواد، وليس بالسماكة الاسمية وحدها. يمكن للعناصر رقيقة الجدران تحقيق كفاءة عالية من حيث نسبة القوة إلى الوزن، إلا أن قدرتها تعتمد على طريقة تشكيل القطاع، وكيفية إدخال الحمل، وما إذا كان الانبعاج المحلي أو الانبعاج التشوهي أو عدم الاستقرار العام سيحكم الأداء قبل أن يصل الفولاذ الأساسي إلى كامل مقاومة الخضوع. وعند التقييم العملي، غالبًا ما تكون نسبة عرض الجناح إلى السماكة، وهندسة الشفة، وعمق الج web، وأنصاف أقطار الزوايا، ومواقع الثقوب، ومسافات التدعيم عوامل لا تقل أهمية عن درجة الفولاذ المعلنة.

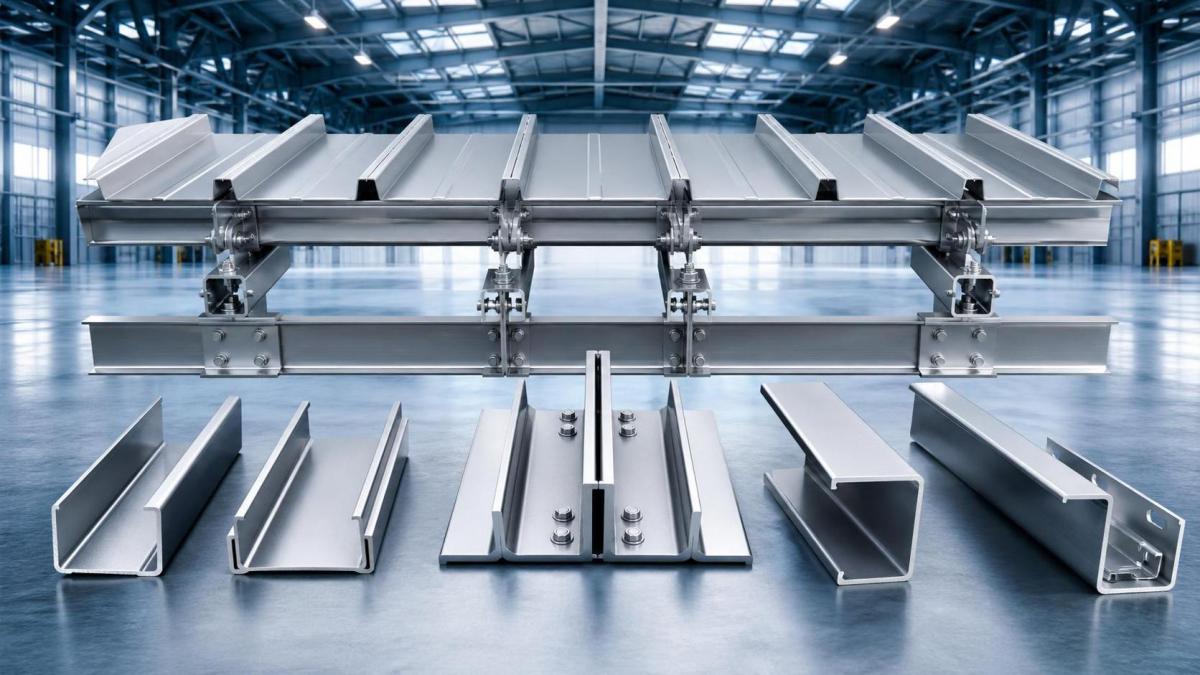

يشير مصطلح الفولاذ المشكّل على البارد عادةً إلى صفائح أو شرائط فولاذية تُشكّل في درجة حرارة الغرفة لتكوين قطاعات مثل قطاعات C ومدادات Z وقطاعات سيغما والمسارات والقوائم وقطاعات القبعة والقنوات المشكلة بالدرافيل حسب الطلب. ونظرًا إلى أن عملية التشكيل يمكن أن تزيد المقاومة في الزوايا والمناطق المنحنية، فقد تختلف خصائص القطاع المنشورة عن الافتراض البسيط للصفائح المسطحة. ومع ذلك، نادرًا ما تعتمد قدرة التصميم على مقاومة المادة وحدها. ففي العديد من العناصر، تكون حالة الحد الحاكمة هي عدم استقرار عنصر صفيحي نحيف أو التفاعل بين العناصر تحت الضغط والانحناء.

تعتمد حدود الأحمال على حالة الحد، وليس على رقم واحد

عندما يطلب الرسم أو المواصفة تحديد حد الحمل لعنصر من الفولاذ المشكّل على البارد، فإن الإجابة تتغير عادةً وفقًا لحالة الإسناد، والتدعيم، ونمط المثبتات، ومعايير قابلية الخدمة، واتجاه الحمل. فقد تكون مدادة السقف تحت حمل الجاذبية محدودة بمقاومة الانحناء، أو بالانبعاج الالتوائي الجانبي، أو بسحق الج web عند المساند، أو بالترخيم. ويمكن أن يتحكم في قائم الجدار ضغط محوري مصحوب بانحناء ناتج عن الرياح، بينما قد يفشل جسر الأرضية أولًا من ناحية قابلية الخدمة بسبب الاهتزاز أو الترخيم، قبل استنفاد مقاومته القصوى المحسوبة.

تميل عدة فحوص إلى التحكم في الأداء:

• الانبعاج المحلي: تنبعج عناصر الصفائح الفردية، مثل الج web أو الأجنحة، بين طياتها الداعمة أو المقويات.
• الانبعاج التشوهي: تدور مجموعة الجناح والشفة وتتشوه معًا، وهو أمر شائع في القنوات ذات الشفاه.
• الانبعاج العام: الانبعاج الانحنائي أو الالتوائي أو الانحنائي-الالتوائي للعنصر بالكامل.
• سحق الج web والتحمل: يمكن لردود الأفعال المركزة بالقرب من المساند أو الأحمال النقطية أن تتسبب في تلف الج webs الرقيقة حتى عندما يكون إجهاد الانحناء متوسطًا.
• حالات حدود الوصلات: يمكن أن يؤدي اقتلاع البراغي أو سحبها فوق الصفيحة أو التحمل أو تمزق القطاع الصافي أو الانزلاق إلى خفض القدرة القابلة للاستخدام.

ولهذا السبب، ينبغي تقييم الفولاذ المشكّل على البارد باستخدام خصائص القطاع الفعالة أو إجراءات المقاومة المباشرة التي يطلبها المعيار المعمول به، بدلًا من تطبيق أساليب الفولاذ المدرفل على الساخن. فقد يصبح عنصر يبدو آمنًا وفقًا لمساحته الإجمالية غير كافٍ بعد تطبيق تخفيضات العرض الفعال. وعلى العكس، قد يؤدي قطاع ذو عناصر مقواة جيدة التناسب أداءً أفضل من بديل أثقل لكنه ضعيف التدعيم.

يتطلب تقييم البحر أكثر من معامل القطاع

غالبًا ما يُعامل البحر على أنه مسألة بحث بسيطة في الجداول، إلا أن البحر القابل للاستخدام للفولاذ المشكّل على البارد يتغير بسرعة تبعًا لنمط الحمل والتقييد. ويمكن لمدادة Z في نظام سقف مستمر أن تمتد عادةً لمسافة أكبر من عنصر بسيط الارتكاز ذي البحر المفرد والعمق المماثل، لأن الاستمرارية تخفض عزوم منتصف البحر. غير أن هذه الميزة قد تضيع إذا كانت أطوال التراكب قصيرة جدًا، أو كانت محاذاة المساند سيئة، أو لم توفر ألواح التغطية تقييد الغشاء المفترض.

غالبًا ما تصبح معايير الترخيم حاسمة في العناصر الطويلة والخفيفة. فقد تحتاج عناصر السقف إلى حدود أكثر تشددًا عندما تكون التشطيبات الهشة أو ميول التصريف أو محاذاة الكسوة مهمة. وقد تحتاج قوائم الجدران إلى تحكم أكثر صرامة في قابلية الخدمة لتجنب الحركة المرئية أو تشقق التشطيبات أو ضعف الملاءمة حول الفتحات. وقد يستوفي البحر متطلبات المقاومة، لكنه يظل مرفوضًا إذا تسبب في خطر تجمع المياه أو إجهاد الكسوة أو استجابة ديناميكية غير مقبولة.

تشمل متغيرات البحر الشائعة عمق العنصر، والسماكة، ومقاومة الخضوع، ونسب أبعاد الجناح والشفة، ونقاط التدعيم، ومدة الحمل، وما إذا كانت تراكيب الرفع ذات صلة. وفي تطبيقات الغلاف الخارجي، ينبغي للمصممين أيضًا مراعاة أن قوى الشفط قد تعكس نمط الإجهاد، مما يؤدي إلى انتقال الجناح المضغوط وتغير نمط الانبعاج الحاكم.

عند توقع أحمال نقطية ثقيلة أو خدمات معلقة أو حوامل معدات، قد لا تكون جداول البحور كافية بمفردها. إذ تتصرف العناصر رقيقة الجدران بشكل مختلف عن القطاعات المدرفلة المصمتة تحت الأحمال المركزة. وقد تكون هناك حاجة إلى صفائح تقوية أو قطاعات متداخلة أو جلب أو مقويات تحمل محلية بالقرب من المساند وأماكن التعليق.

تفاصيل المادة والقطاع التي تغير الأداء الإنشائي

ينبغي عدم الخلط بين سماكة المعدن الأساسي وسماكة الطلاء. فطبقات الحماية من التآكل مهمة للمتانة، إلا أن سماكة التصميم الإنشائية تعتمد على الفولاذ المعدني الأساسي وفقًا للمعيار الحاكم وإعلان المنتج. ويؤثر هذا التمييز في المساحة المحسوبة والعزم الثاني للمساحة وعمق تعشيق البرغي. ومن الأخطاء الشائعة في المراجعة الفنية قراءة القياس الاسمي الخارجي كما لو كان يمثل سماكة التصميم.

كما تؤدي عملية التشكيل على البارد إلى إدخال إجهادات متبقية وحساسية هندسية لا تكون عادةً حرجة بحد ذاتها، لكنها تصبح مهمة في القطاعات النحيفة. ويمكن لأنماط الثقوب المخصصة للخدمات أو التثبيت أن تقلل المقاومة أيضًا إذا وُضعت بالقرب من مناطق الإجهاد العالي. فعلى سبيل المثال، قد يتداخل فتح في الج web قريب من مسند مع تدفق القص ومقاومة سحق الج web. ولذلك ينبغي تقييم أنماط التخريم المستخدمة في الهياكل الإطارية المعيارية باعتبارها جزءًا من القطاع الإنشائي، وليس مجرد تفصيل ثانوي في التصنيع.

تُستخدم المواد المجلفنة على نطاق واسع في الهياكل الإطارية والمدادات المصنوعة من الفولاذ المشكّل على البارد، لأن القطاعات الرقيقة المكشوفة تمتلك مساحة سطح أكبر بالنسبة إلى وزنها، وقد تتآكل بسرعة أكبر إذا تُركت دون حماية في الظروف الرطبة أو الكيميائية العدوانية. ولا يعني ذلك أن أي قطاع مطلي مناسب لكل بيئة. فالتعرض البحري والرطوبة المحتجزة والحواف المقطوعة والتلامس مع معادن مختلفة والأضرار أثناء التركيب يمكن أن تقصر جميعها مدة الخدمة. وتظل مسارات التصريف والتهوية وإمكانية الوصول لأعمال الصيانة جزءًا من التصميم الجيد.

أين تحدث التقديرات الخاطئة عادةً

من الأخطاء المتكررة نقل افتراضات الفولاذ المدرفل على الساخن مباشرةً إلى تقييم الفولاذ المشكّل على البارد. فقد تبدو الأشكال متشابهة على الورق، إلا أن القطاعات رقيقة الجدران أكثر حساسية للحمل اللامركزي وجودة التقييد وصلابة الوصلات. ومن المشكلات المتكررة الأخرى اعتبار قيم الاختبار من سلسلة قطاعات واحدة قابلة للتبادل مع سلسلة أخرى لها هندسة زوايا أو أبعاد شفاه مختلفة. فقد تؤدي التغييرات الصغيرة في الشكل إلى تغيير نمط الانبعاج الحاكم بدرجة كافية لتعديل مقاومة التصميم.

تُعد ظروف الإسناد مصدرًا آخر للأخطاء. فقد يبدو المسار أو الكليت أو زاوية المقعد صلبًا، لكنه قد يسمح فعليًا بالدوران أو التشوه الموضعي. وإذا أُدخل رد الفعل الطرفي عبر جناح واحد بدلًا من خط مركز الج web، فقد يزداد الالتواء. كما تهم مسافات البراغي. فقد يفقد قطاع كافٍ من حيث المبدأ التقييد المركب إذا كانت المثبتات متباعدة أكثر مما افترضه التصميم، أو إذا كانت ألواح التغطية المثبتة أرق من المتوقع.

ويستحق التعرض للحريق ملاحظة منفصلة. إذ تسخن عناصر الفولاذ المشكّل على البارد بسرعة بسبب كتلتها المنخفضة. وعند اشتراط مقاومة الحريق، قد تصبح الحماية الغشائية وأنظمة الألواح وترتيب العزل وتكوين التجميع المختبر أكثر أهمية من القطاع الفولاذي وحده. ولا ينبغي اعتبار القدرة عند درجة الحرارة المحيطة مؤشرًا مباشرًا على الأداء في ظروف الحريق.

غالبًا ما تتحكم الوصلات في القدرة الفعلية

في أنظمة الفولاذ المشكّل على البارد المركبة من عدة قطاعات، يُعد ترتيب الوصلات جزءًا من السلوك الإنشائي. وتنتشر البراغي ذاتية الحفر لأنها سريعة التركيب ومناسبة للفولاذ الرقيق، إلا أن نوع البرغي وقطره والمسافة من الحافة وتركيبة سماكات الفولاذ ومقاومة السحب فوق الصفيحة المتصلة تؤثر جميعها في الأداء. وقد تُستخدم التفاصيل المثبتة بالبراغي أو الملحومة في التجميعات الأثقل، إلا أن حرارة اللحام قد تغير الطلاءات وقد تتطلب معالجة لاحقة للتآكل.

غالبًا ما يكون نقل العزم في الهياكل الإطارية المصنوعة من الفولاذ المشكّل على البارد أقل مما هو مفترض، ما لم تُصمم التفاصيل وتُختبر صراحةً من أجل الصلابة الدورانية. إذ تتصرف العديد من الأنظمة بطريقة أقرب إلى الإنشاء المفصلي حتى عندما تبدو الوصلة متينة. ويؤثر ذلك في البحر والانجراف ومسار الحمل. ولذلك فإن عناصر التدعيم وقنوات الربط وقضبان التهدئة ليست ملحقات ثانوية، بل قد تكون ضرورية للوصول إلى قدرة العنصر المعلنة.

عندما يستخدم هيكل من مواد مختلطة قضبان أو عناصر تثبيت أو تدعيمًا ثانويًا إلى جانب الإطارات رقيقة الجدران، فقد يتم اختيار منتجات من الفولاذ الكربوني الدائري للشد الموضعي أو الدرابزين أو حوامل المرافق أو مكونات الوصلات. وفي هذه الحالات، يكون التوافق بين مواصفات الإطار الأساسي ومواد الدعم المجاورة أهم من استخدام عائلة منتجات واحدة في كل المواضع. ومن المراجع ذات الصلة في تطبيقات الفولاذ العامة قضيب دائري من الفولاذ الكربوني المدرفل على الساخن، وهو متاح بدرجات مثل S235JR وS355JR وST37 وST52 و30CrMo، مع خيارات أقطار تمتد من القضبان الصغيرة إلى القطاعات الكبيرة، وحالات سطحية تشمل التشطيب غير المعالج أو المجلفن أو المعالج بالتخميل أو المزيت. وتنتمي هذه المادة إلى فئة إنشائية مختلفة عن القطاعات المشكلة على البارد، ولذلك لا ينبغي إجراء الاستبدال دون إعادة حساب الصلابة وسلوك الوصلات والتوافق من حيث مقاومة التآكل.

المزايا الإنشائية في التطبيق المناسب

تتمثل الميزة الإنشائية الرئيسية للفولاذ المشكّل على البارد في الاستخدام الفعال للمادة. فبفضل وضع الفولاذ بعيدًا عن المحور المحايد من خلال الهندسة المطوية، يمكن لقطاع خفيف نسبيًا تطوير صلابة مفيدة ومقاومة للانحناء. ويصبح ذلك جذابًا في الهياكل الثانوية وأنظمة الجدران ومدادات الأسقف وجسور الأرضيات وأغطية المعدات وعناصر الميزانين والتجميعات المعيارية، حيث يتيح خفض الحمل الميت سهولة أكبر في النقل والمناولة.

يُعد الثبات الأبعادي ميزة عملية أخرى. إذ يمكن للإنتاج بالدرافيل الحفاظ على قطاعات متكررة بدقة على أطوال كبيرة، مما يساعد عندما تعتمد المشروعات على التركيب باستخدام الألواح أو المكونات مسبقة الصنع. كما يمكن للتخريم القياسي والأطوال المقطوعة مسبقًا وخفة وزن العنصر الواحد تبسيط الخدمات اللوجستية في الموقع، خاصةً عندما يكون وقت استخدام الرافعة محدودًا أو عندما يجب تنفيذ الأعمال الداخلية في مناطق ضيقة.

وتوجد أيضًا مزايا في الشراء والتصنيع مرتبطة بتنوع القطاعات. إذ يمكن غالبًا إنتاج الشفاه والمقويات وثقوب الج web وترتيبات التعشيش المخصصة دون الزيادة نفسها في الوزن المرتبطة بالقطاعات المدرفلة الأثقل. وتتيح هذه المرونة للمهندسين تكييف العناصر مع أنظمة الكسوة ودمج الخدمات وحدود النقل. ومع ذلك، فإن التخصيص يفرض عبئًا إضافيًا للتحقق؛ إذ يحتاج أي شكل غير قياسي إلى خصائص قطاع يمكن تتبعها وتفاوتات وطريقة تصميم متوافقة مع الكود المختار.

يؤثر النقل والتخزين والتركيب في الأداء لاحقًا

يكون الفولاذ المشكّل على البارد خفيفًا بما يكفي لجعل أضرار النقل أقل تقديرًا في بعض الأحيان. فقد تلتوي القطاعات الطويلة والرقيقة أو تنحني أو تتعرض حوافها للتلف إذا لم تُدعّم الحزم بصورة صحيحة. وقد يؤدي التشوه الذي يحدث قبل التركيب إلى خفض جودة التجميع وتغيير مستوى العيب الابتدائي للعنصر، وهو أمر مهم في عناصر الضغط النحيفة. كما يمكن أن يؤدي التخزين على أرض غير مستوية أو التعرض للمياه الراكدة أو التلامس المطول مع مواد غير متوافقة إلى مشكلات لاحقة لا تظهر في شهادات المصنع.

أثناء التركيب، ينبغي إبقاء التدعيم المؤقت في مكانه حتى يتم إنشاء مسار الحمل الكامل. ويكون خط المدادات أو جدار القوائم الذي لا يصبح مستقرًا إلا بعد تثبيت الكسوة معرضًا للخطر أثناء التجميع الجزئي. ويُعد استبدال المثبتات في الموقع مشكلة متكررة أخرى. فقد يؤثر تغيير طول البرغي أو نوع الرأس أو رأس الحفر أو الطلاء في الأداء الإنشائي والمتانة معًا.

وينبغي مراجعة التفاوتات مع مراعاة ظروف التركيب الواقعية. ففي الأنظمة ذات المقاييس الرقيقة، قد يتراكم خطأ محاذاة صغير عبر العديد من العناصر، مما يؤدي إلى لا مركزية غير مقصودة عند المسارات ووصلات الألواح وواجهات الكسوة. وعندما تكون الفتحات متكررة، ينبغي التعامل مع التقوية المحلية حول الأبواب والنوافذ والاختراقات وحوامل المعدات باعتبارها جزءًا من حزمة التصميم الأساسية، لا تركها للارتجال في الموقع.

قراءة المواصفات دون المبالغة في القدرة

تتضمن المراجعة الفنية المتينة للفولاذ المشكّل على البارد عادةً مقارنة أساس التصميم وهندسة القطاع ودرجة الفولاذ وتصنيف الطلاء وافتراضات الوصلات ومعايير البحر في مكان واحد. وإذا أشارت وثيقة إلى أبعاد ASTM، وأشارت أخرى إلى تفاوتات EN، واستخدمت ثالثة جدول بحور خاصًا بالمنتج، فإن الواجهات تحتاج إلى مواءمة دقيقة. وقد تخفي الاختلافات في الرموز مسائل مهمة، منها ما إذا كانت خصائص القطاع إجمالية أو صافية أو فعالة أو مستندة إلى تجميع مختبر.

لا يتمثل السؤال العملي في ما إذا كان الفولاذ المشكّل على البارد قويًا بصورة عامة، بل في ما إذا كان القطاع المحدد، في ظل ظروف التقييد والوصلات المحددة، يظل ضمن حدود المقاومة وقابلية الخدمة لتركيبات الأحمال المحددة. وبمجرد الإجابة عن ذلك باستخدام المعيار الصحيح وبيانات القطاع، يصبح الفولاذ المشكّل على البارد خيارًا إنشائيًا دقيقًا وفعالًا، وليس بديلًا خفيفًا مفترضًا للقطاعات الفولاذية الأثقل.
