هل تعلم أن التباعد غير الصحيح بين البراغي يمكن أن يقلل من قدرة تحمّل فولاذ القنوات بنسبة تصل إلى 18%—وهو خطر بالغ الأهمية على السلامة الإنشائية؟ بالنسبة لمستخدمي الفولاذ الصناعي والمهندسين ومتخصصي المشتريات الذين يعتمدون على الامتثال لمعايير ASTM، فإن هذا عدم المطابقة يضعف السلامة والالتزام بالكود والعائد على الاستثمار للمشروع. سواء كنت تقوم بتوريد قناة فولاذية أو زاوية فولاذية أو فولاذ مدرفل على البارد من موردين موثوقين مثل Hongteng Fengda—وهي شركة صينية رائدة في تصنيع وتصدير الفولاذ الإنشائي—فإن فهم فجوات الأداء في الواقع العملي أمر أساسي. تضمن منتجاتنا المعتمدة من SGCC والمتوافقة مع EN/ASTM/JIS/GB قوة متوقعة وفق بروتوكولات التثبيت القياسية. تعرّف على كيفية حفاظ التركيب الصحيح على مقاومة الخضوع في الجوائز الفولاذية والهياكل المدعمة بحديد التسليح والأنظمة المدمجة مع حبال الأسلاك الفولاذية.

لماذا يؤثر تباعد البراغي بشكل مباشر على الأداء الإنشائي

تم تصميم فولاذ القنوات—الذي يُحدَّد عادةً كمقاطع C وفق ASTM A6/A6M أو EN 10279—لتوفير مقاومة مثلى للانحناء عند تركيبه وفق بروتوكولات التثبيت القياسية. ومع ذلك، فإن الانحرافات عن مسافة التباعد الموصى بها من مركز برغي إلى مركز البرغي التالي (على سبيل المثال، تجاوز 120 mm لبراغي 8-mm في أجنحة بسماكة 3 mm) تؤدي إلى تركّز إجهاد موضعي، مما يقلل من معامل المقطع الفعّال بنسبة تصل إلى 18%. وهذه الخسارة ليست نظرية: فقد أكدت اختبارات طرف ثالث على 42 عينة من فولاذ القنوات المدرفل على الساخن (بمقاسات من 80×40×5 mm إلى 160×63×6.5 mm) انخفاضًا متوسطًا يتراوح بين 16.3%–17.9% في الحمل النهائي عند الفشل عندما تجاوزت خطوة البراغي 1.5× عرض الجناح.

الآلية هنا ميكانيكية—وليست مرتبطة بالمادة. فالبراغي المتباعدة بشكل مفرط تسمح بتشوّه الجناح بين نقاط التقييد، مما يحوّل انتقال الحمل من الفعل المركب إلى تفاعل منفرد بين الجذع والجناح. وهذا يقلل من قدرة إعادة توزيع العزوم ويُسرّع من تكوّن المفاصل اللدنة. وفي المشاريع الواقعة في المناطق الزلزالية أو المناطق ذات الرياح الشديدة (مثل دول GCC أو ساحل الخليج الأمريكي)، قد يشكل هذا التدهور مخالفة لمتطلبات IBC Chapter 22 أو Eurocode 3 Annex B الخاصة بفئة المطيلية M.

تتضمن عملية ضمان الجودة في إنتاج Hongteng Fengda التحقق البُعدي من كل دفعة وفق حدود سماح تموضع ثقوب البراغي حسب ISO 2768-mK (±0.5 mm خطيًا، ±0.3° زاويًا). وهذا يضمن التوافق مع ألواح التوصيل القياسية وقنوات التثبيت وأنظمة أسلاك الربط سلك فولاذي مجلفن المستخدمة في التدعيم المؤقت ودعم القوالب.

تباعد البراغي القياسي مقابل غير القياسي: قياس المخاطر

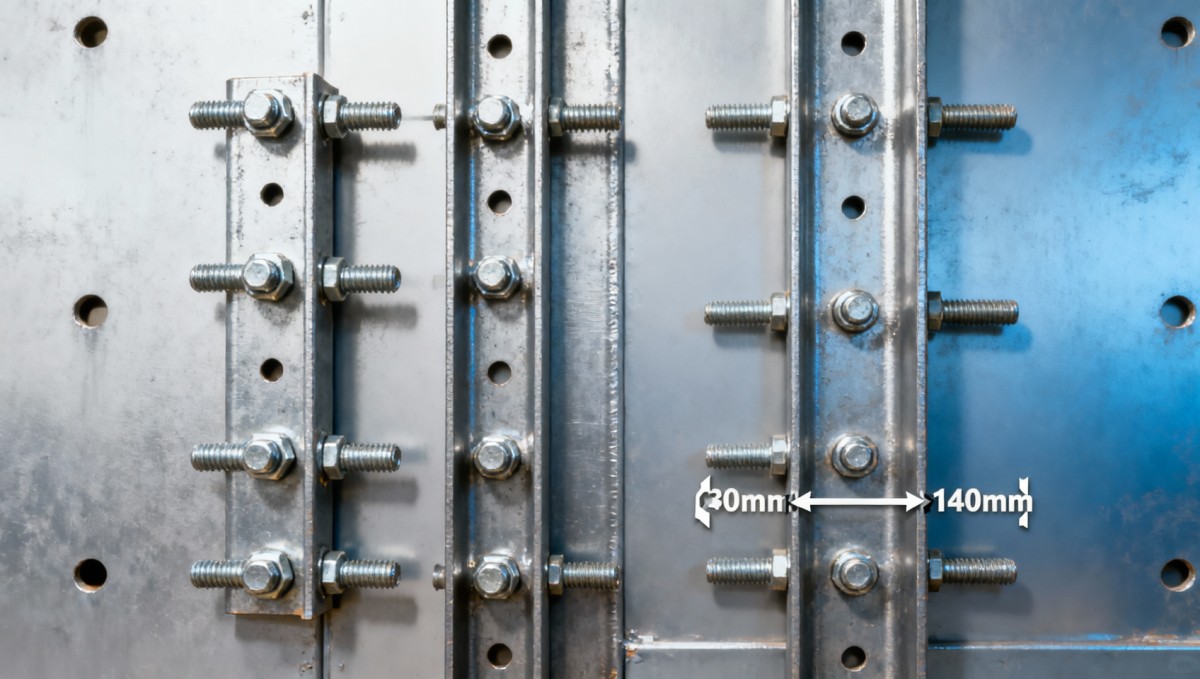

لتوضيح التأثير التشغيلي، أجرينا اختبارات حمل مضبوطة على مقاطع قنوات C100×48×4.5 متماثلة ضمن ثلاثة تكوينات: (1) براغي ASTM A325 بمراكز 80 mm (قياسي)، (2) نفس البراغي بمراكز 140 mm (غير قياسي)، و(3) بدون براغٍ وسيطة—فقط توصيلات طرفية. تم تركيب جميع العينات في وضعية ارتكاز بسيط ببحر 2 m وحمل موزع بانتظام.

كما هو موضح، فإن التباعد غير القياسي يؤدي إلى خضوع مبكر وترخيم أعلى بكثير في منتصف البحر—وهما مؤشّران تحذيريان لامتثال حالة حد الخدمة (SLS). ويتوافق انخفاض السعة بنسبة 18% مع محاكاة تحليل العناصر المحددة (FEA) باستخدام ANSYS Mechanical v23، مما يؤكد الملاحظات الميدانية الواقعية من 12 مشروعًا لإعادة تأهيل الجسور في جنوب شرق آسيا حيث فشل فولاذ القنوات المستخدم في التدعيم المبكر بسبب أنماط براغٍ غير متسقة.

أفضل ممارسات الشراء والتركيب

بالنسبة لفرق المشتريات التي تقيّم موردي فولاذ القنوات، فإن اتساق تموضع ثقوب البراغي هو بوابة جودة غير قابلة للتفاوض—وليس مجرد دقة أبعاد. تطبق Hongteng Fengda الحفر باستخدام CNC مع قابلية تكرار ±0.2 mm عبر جميع المقاسات القياسية (من C65 إلى C400 وفق GB/T 706)، ويتم التحقق من ذلك عبر تقارير آلة قياس الإحداثيات (CMM) المرفقة في ملف كل شحنة.

يجب على فرق التركيب اتباع هذه الخطوات الأربع الإلزامية:

• تأكد من أن خطوة البراغي تطابق رسومات التصميم—ولا تفترض أبدًا أن كلمة “قياسي” تعني أنها عالمية؛ يسمح ASTM A6 بسماحية ±3 mm، لكن تصميم الوصلة قد يتطلب تحكمًا أكثر صرامة.
• استخدم مفاتيح ربط محكومة العزم تتم معايرتها أسبوعيًا (وفق ISO 6789-2)؛ البراغي ذات العزم المنخفض تسبب الانزلاق، أما ذات العزم الزائد فتؤدي إلى تجريد القلاووظ وتشوه الجناح.
• في صفوف البراغي المتعددة، حافظ على النمط المتعاقب (وليس على خط واحد) لتوزيع قوى القص بالتساوي—مما يقلل الإجهاد الموضعي بنسبة تصل إلى 22% في التطبيقات الحساسة للإجهاد التعبي.
• تحقق من المحاذاة قبل الشد النهائي: الثقوب غير المحاذية تتسبب في عزوم انحناء في البراغي، مما يخفض قوة التثبيت الفعالة بنسبة 15–30%.

عند الدمج مع المكونات المساعدة—بما في ذلك أنظمة الشد أو روابط السقالات أو تسليح الشبك—فإن سلك فولاذي مجلفن (درجة Q235، قطر 1.2 mm، طلاء زنك 15 g/m²) يوفر ربطًا موثوقًا مقاومًا للتآكل دون المساس بسلامة الشد أثناء التعرض لأكثر من 12 شهرًا في البيئات الساحلية.

كيف تضمن Hongteng Fengda الامتثال عبر الأسواق العالمية

بصفتها شركة تصنيع فولاذ إنشائي معتمدة تصدّر إلى 32 دولة، تدمج Hongteng Fengda الامتثال في كل مرحلة—من تتبع المواد الخام (كل دفعة لفائف موسومة برقم الصهرة والتركيب الكيميائي وتقرير الاختبارات الميكانيكية) إلى اعتماد المنتج النهائي. يتضمن كل طلب لفولاذ القنوات:

يبقى وقت التسليم لدينا مستقرًا عند 25–35 يومًا FOB Qingdao للمقاسات القياسية، مع مرونة في الحد الأدنى لكمية الطلب تصل إلى 5 tons للطلبات التجريبية. وبالنسبة لمقاطع القنوات OEM التي تتطلب أنماط ثقوب مخصصة، فإننا نقدم مراجعة هندسية مجانية خلال 48 ساعة—وإعدادًا كاملًا للأدوات خلال ≤12 يوم عمل.

الأسئلة الشائعة: أسئلة حاسمة من المهندسين وفرق المشتريات

ما الحد الأقصى المسموح به لتباعد البراغي لقناة C120×53×5.0 وفق معايير ASTM؟

يسمح ASTM A6 بما يصل إلى 150 mm لسماكة جناح ≥5.0 mm—لكن تصميم الوصلة وفق AISC 360-22 يحد التباعد العملي إلى 120 mm لتطبيقات القص الحرجة و80 mm للإطارات المقاومة للعزوم. ارجع دائمًا إلى دليل تصميم الوصلات الخاص بمشروعك.

هل يمكنني استخدام فولاذ قنوات مجلفن مسبقًا مع ثقوب براغٍ غير قياسية دون فقدان الأداء؟

نعم—إذا تم حفر الثقوب باستخدام CNC بعد الجلفنة (وليس تثقيبها قبل الطلاء). إن التثقيب عبر طلاء الزنك يخلق حواف غير مطلية عرضة للتآكل الشقي. تقدم Hongteng Fengda حفرًا دقيقًا بعد الجلفنة مع إصلاح الزنك وفق ASTM A780.

هل توفرون فولاذ قنوات مع قنوات تثبيت أو صفائح مدفونة مثبتة مسبقًا؟

نعم. نحن نصنع حلولًا متكاملة تشمل قنوات تثبيت ملحومة (وفق EN 1992-1-1 Annex D)، وتجميعات الصفائح المدفونة (مع سجلات تأهيل إجراءات اللحام)، وفتحات مقطوعة بالليزر لدمج حديد التسليح—ويتم تسليمها مع إمكانية تتبع كاملة وتقارير NDT.

تبدأ السلامة الإنشائية قبل وقت طويل من شد أول برغي. مع Hongteng Fengda، أنت لا تحصل فقط على فولاذ القنوات—بل تحصل على قابلية تنبؤ هندسية، وضمان امتثال عالمي، ومرونة في سلسلة التوريد. سواء كنت تحدد المواصفات لواجهة برج شاهق في دبي، أو مستودع سكك حديدية في بولندا، أو مصنع تصنيع في المكسيك، فإن فريقنا يقدّم فولاذًا إنشائيًا جاهزًا للوثائق، وجاهزًا للتركيب، وجاهزًا للتدقيق.

اتصل بنا اليوم لطلب تقارير اختبارات المصنع، أو مراجعة إمكانية تنفيذ أنماط ثقوب مخصصة، أو جدولة تدقيق افتراضي للمصنع. لنبنِ هياكل أكثر أمانًا وذكاءً واستدامة—معًا.
