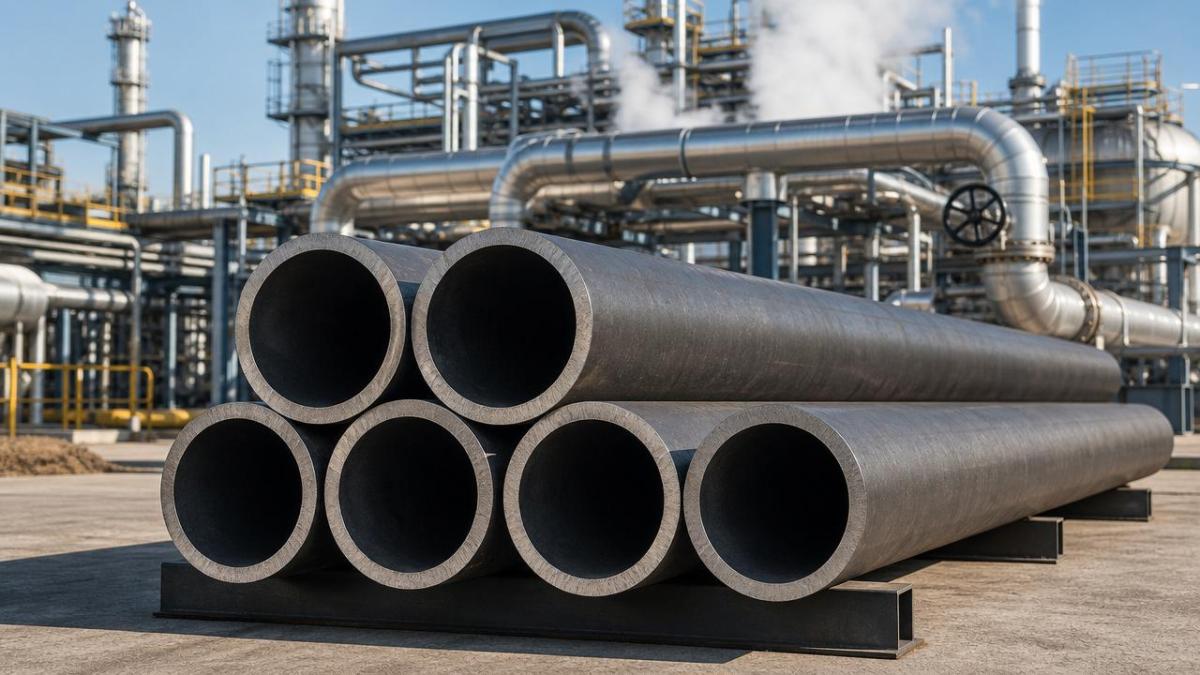

أنبوب الفولاذ الكربوني A106: الدرجات، الاستخدامات، وحدود درجات الحرارة
يُستخدم أنبوب الفولاذ الكربوني A106 على نطاق واسع في التطبيقات ذات درجات الحرارة والضغط المرتفعة. ويظل خيارًا شائعًا في أنظمة الطاقة والنفط والغاز والعمليات الصناعية.
يشرح هذا الدليل الدرجات، والاستخدامات العملية، وحدود درجات الحرارة. كما يسلط الضوء على ما يهم أثناء المراجعة الفنية، والتوريد، وفحوصات الامتثال.
في المشاريع الحقيقية، نادرًا ما يكون اختيار المادة مرتبطًا بالسعر فقط. كما يقارن المشترون أيضًا أداء الضغط، وقابلية اللحام، ومدى توافقها مع المعايير، وموثوقية الخدمة على المدى الطويل.
ولهذا السبب لا يزال أنبوب الفولاذ الكربوني A106 مهمًا. فهو يوفر إطارًا مواصفات مألوفًا وقبولًا واسعًا عبر المعايير الصناعية الدولية.
بالنسبة للفرق التي تقيم خيارات التوريد من الصين، تساعد المراجعة المنظمة على تقليل المخاطر. ويجب دائمًا التحقق من التتبع القياسي، ونطاق درجة الحرارة، واتساق التصنيع معًا.
ما هو أنبوب الفولاذ الكربوني A106؟
يشير أنبوب الفولاذ الكربوني A106 إلى أنبوب فولاذ كربوني غير ملحوم مخصص للخدمة في درجات الحرارة العالية. والمعيار الحاكم هو ASTM A106.
ويُستخدم عادةً في الأماكن التي تتحرك فيها الموائع أو الغازات تحت الضغط. وتشمل الأمثلة الشائعة خطوط البخار، وأنابيب المصافي، وأنظمة الغلايات، وأنابيب العمليات في المصانع.
ونظرًا لكونه غير ملحوم، يُفضَّل أنبوب الفولاذ الكربوني A106 في الحالات التي تكون فيها إجهادات الخدمة أكثر تطلبًا. وهذا يقلل من القلق بشأن سلامة خط اللحام عند درجات الحرارة المرتفعة.
تغطي المواصفة المقاسات من NPS 1/8 إلى NPS 48 في الممارسة القياسية. ومع ذلك، فإن اختيار سماكة الجدار وجدول الأبعاد لا يزالان يعتمدان على ضغط التصميم وحسابات الكود.
ما الذي يميز A106 عن الأنابيب الكربونية العامة
ليست كل الأنابيب الفولاذية الكربونية مناسبة للخدمة ذات الأحمال الحرارية العالية. فأنبوب الفولاذ الكربوني A106 معترف به خصيصًا للتطبيقات ذات درجات الحرارة المرتفعة.
وهذا مهم عند المقارنة الفنية مع ASTM A53 أو API 5L أو الأنابيب الإنشائية الملحومة. فالتركيب الكيميائي المتشابه لا يعني أداء خدمة متماثلًا.
- يركز ASTM A106 على الأنابيب غير الملحومة للخدمة ذات درجات الحرارة العالية.
- ASTM A53 أوسع نطاقًا ويُستخدم غالبًا للخدمة الميكانيكية والمنخفضة الضغط.
- API 5L يُختار أساسًا لأنابيب الخطوط في نقل النفط والغاز.
درجات A106 والفروق الميكانيكية
يتضمن ASTM A106 ثلاث درجات: Grade A وGrade B وGrade C. وتركز معظم عمليات الشراء الصناعية على Grade B.
وتكمن الفروق الرئيسية في مقاومة الشد ومقاومة الخضوع. وعادةً ما تدعم الدرجات الأعلى أداءً أقوى في تحمل الضغط، وذلك بحسب سماكة الجدار وكود التصميم.
غالبًا ما تكون Grade B هي المرجع الافتراضي في السوق لأنبوب الفولاذ الكربوني A106. فهي توازن بين القوة، والتوفر، والتكلفة، وسهولة التصنيع.
ومع ذلك، يجب ألا يُنظر إلى اختيار الدرجة بمعزل عن مراجعة كود التصميم. فقد تؤدي سماكة الجدول، وهامش التآكل، ومتطلبات الاختبار إلى تغيير القرار النهائي.
نقاط المراجعة الكيميائية ونقاط فحص الجودة
أثناء التقييم الفني، تحقق من حدود التركيب الكيميائي، وأرقام الصهر، وشهادات الاختبار. ويجب أن تتطابق تقارير اختبار المصنع مع الدرجة والأبعاد المطلوبة.
ومن الحكمة أيضًا التأكد من الاختبار الهيدروستاتيكي، واختبارات التسطيح، والفحص غير الإتلافي عند الحاجة. وهذه التفاصيل تؤثر في القبول أكثر مما يتوقعه كثير من المشترين.
الاستخدامات الشائعة لأنبوب الفولاذ الكربوني A106
يظهر أنبوب الفولاذ الكربوني A106 في العديد من الأنظمة الصناعية لأنه يتحمل الضغط والحرارة بشكل أفضل من الأنابيب الإنشائية العادية.
- أنابيب الغلايات والمُسخّنات الفائقة
- أنظمة توزيع البخار
- خطوط العمليات في المصافي والبتروكيماويات
- أنظمة رجوع المكثفات ذات الحرارة العالية
- شبكات الأنابيب في محطات الطاقة
- نقل الغاز والسوائل داخل مرافق المعالجة
ومن اتجاهات المشاريع الأخيرة أن المشترين باتوا يقارنون أداء دورة الحياة، وليس التكلفة الأولية فقط. وهذا التحول يجعل اختيار المواد المتوافقة مع المعايير أكثر أهمية.
وفي بعض الأنظمة متعددة المواد، يراجع المهندسون أيضًا البدائل المصنوعة من الستانلس في المناطق الحساسة للتآكل. وبالنسبة للأجزاء الصفائحية والمصنعة، غالبًا ما يُؤخذ في الاعتبار 316 Stainless Steel Coil عندما تكون مقاومة الكلوريد أكثر أهمية من تصنيف حرارة الأنبوب.
متى لا يكون A106 الخيار الأفضل
أنبوب الفولاذ الكربوني A106 ليس مثاليًا لكل الظروف. فقد تتطلب الوسائط المسببة للتآكل، أو الخدمة المبردة جدًا، أو المتطلبات العالية جدًا للسبائك مواد أخرى.
فعلى سبيل المثال، قد تحتاج الخدمة الحامضية إلى فحوصات امتثال إضافية. وقد تتطلب البيئات شديدة التآكل فولاذًا غير قابل للصدأ أو أنظمة أنابيب محمية داخليًا.
حدود درجات الحرارة لأنبوب الفولاذ الكربوني A106
السبب الأكبر الذي يدفع المشترين إلى تحديد أنبوب الفولاذ الكربوني A106 هو ملاءمته لدرجات الحرارة المرتفعة. ومع ذلك، لا ينبغي اعتماد أي مادة بالافتراض وحده.
تعتمد حدود درجات الحرارة الفعلية على كود التصميم، ودرجة الأنبوب، وسماكة الجدار، ومستوى الضغط، وظروف المائع. وعادةً ما تُستخدم جداول كود ASME لمراجعة الإجهاد المسموح النهائي.
وبشكل عام، يؤدي أنبوب الفولاذ الكربوني A106 أداءً جيدًا في الخدمة متوسطة إلى عالية الحرارة. وتعمل العديد من الأنظمة عند أقل من حوالي 750°F، أو ما يقرب من 400°C.
ومع ذلك، فإن درجة حرارة الخدمة المستمرة ليست المشكلة الوحيدة. فالأكسدة، وزحف المواد، والدورات الحرارية، وخفض الإجهاد المسموح به وفق الكود كلها عوامل مهمة.
قائمة مراجعة عملية لدرجة الحرارة
- تأكد من الكود الحاكم، وعادةً ما يكون ASME B31.1 أو B31.3.
- تحقق من درجة حرارة التصميم، وليس درجة حرارة التشغيل العادية فقط.
- راجع ظروف الاضطراب، ودورات البدء، والقمم قصيرة الأجل.
- طابق قيم الإجهاد المسموح مع الدرجة المختارة.
- ضع في الاعتبار هامش التآكل وتأثير العزل.
وتظهر إشارة خطر أوضح عندما تقارن الفرق فقط بيانات الكتالوج. ويجب دائمًا أن يسبق اعتماد درجة الحرارة مسار الكود الهندسي والحسابات الفنية للمشروع.
كيفية تقييم A106 للشراء والامتثال
عند توريد أنبوب الفولاذ الكربوني A106، يجب أن يقوم القبول الفني على المستندات، وضبط العملية، والدقة الأبعادية.
- تحقق من درجة ASTM، ونطاق المقاسات، وجدول السماكة، ونوع النهاية.
- اطلب تقارير اختبار المصنع مع إمكانية تتبع رقم الصهر.
- أكد الامتثال لأي ملاحق ASME أو ملاحق المشروع.
- راجع التعبئة، والوسم، وحماية التصدير.
- اسأل عن استقرار زمن التسليم واتساق الطلبات المتكررة.
في الأعمال الفعلية، يمكن أن يكون التوريد الموثوق به مهمًا بقدر أهمية المواصفة نفسها. فالتأخيرات أو الدفعات غير المتسقة قد تؤثر في جداول اللحام وخطط التركيب في الموقع.
تدعم Hongteng Fengda المشترين العالميين بخبرة في تصنيع وتصدير الفولاذ الإنشائي من الصين. وتعمل الشركة وفق المعايير الدولية، والتخطيط المستقر للإنتاج، وتنسيق التوريد المخصص.
وعلى الرغم من أن النشاط الأساسي يتركز على منتجات الفولاذ الإنشائي، فإن توريد المواد الأوسع للمشاريع يشمل غالبًا مواد معدنية ذات صلة. وفي مثل هذه الحالات، قد يتم تقييم عناصر مثل 316 Stainless Steel Coil للأجزاء المصنعة، أو أغطية المعدات، أو المكونات المقاومة للتآكل.
أسئلة تستحق أن تُطرح على المورد
- هل الأنبوب غير ملحوم بالكامل وموسوم بوضوح برقم الصهر؟
- هل يمكن للمورد تقديم وثائق MTC متوافقة مع ASTM؟
- هل تتوفر اختبارات إضافية عند الحاجة إليها في المشروع؟
- ما مدى اتساق الأبعاد عبر الشحنات المتكررة؟
- ما أسواق التصدير التي خدمها المورد من قبل؟
الخلاصة النهائية
يظل أنبوب الفولاذ الكربوني A106 خيارًا موثوقًا لأنابيب الضغط ودرجات الحرارة المرتفعة. وتأتي قيمته من وضوح المعيار، والقبول الواسع في الصناعة، وأداء الخدمة العملي.
وللاتخاذ قرار سليم، قارن قوة الدرجة، ودرجة حرارة التشغيل، ومتطلبات الكود، وإمكانية تتبع المورد كحزمة واحدة. هذا النهج يقلل المخاطر الفنية ويساعد على تجنب فجوات المواصفة المكلفة.
إذا كان مشروعك يتضمن البخار، أو المصافي، أو أنابيب العمليات، فإن أنبوب الفولاذ الكربوني A106 يستحق مراجعة دقيقة. وعادةً ما تأتي أفضل النتائج من فحوصات المستندات المبكرة وتقييم واقعي لظروف الخدمة.
والخطوة العملية التالية بسيطة: أكد الدرجة، وتحقق من أساس درجة حرارة الكود، واطلب وثائق المصنع الكاملة قبل تقديم الطلب.
