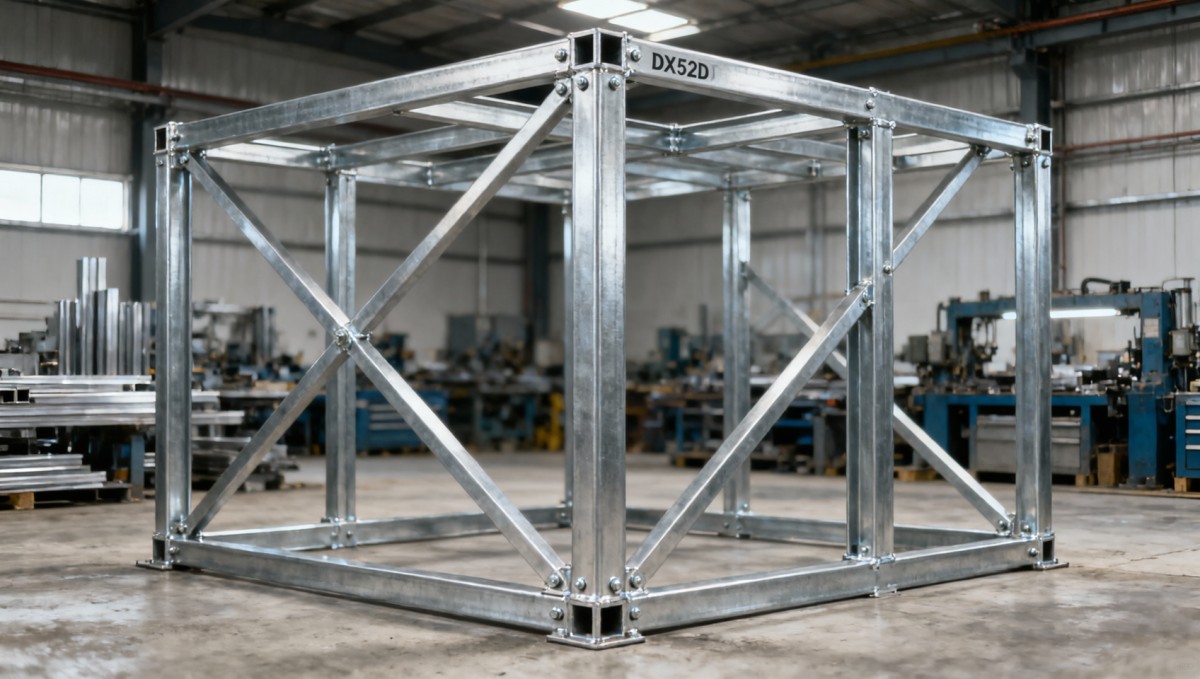

هل يمكن لأنبوب DX52D المجلفن دعم الهياكل الإنشائية الخفيفة؟

هل يمكن لأنبوب DX52D المجلفن دعم الهياكل الإنشائية الخفيفة بصورة موثوقة؟ بالنسبة للمقيّم الفني، فإن الإجابة ليست نعم تلقائية ولا لا تلقائية. يعتمد ذلك على هندسة الأنبوب الفعلية، وسماكة الجدار، وخصائص الفولاذ، وترتيب الأحمال، وتفاصيل الوصلات، وتباعد الدعامات، وبيئة الخدمة. ولا يكفي تصنيف DX52D وحده لإثبات أن الأنبوب المجلفن مناسب كعنصر إنشائي حامل للأحمال.

يُعد هذا التمييز مهماً لأن DX52D يرتبط عادةً بالفولاذ المسطح المطلي بالغمس الساخن المستمر والمخصص للتشكيل على البارد. وغالباً ما يُختار عند أهمية قابلية التشكيل والحماية من التآكل. وبمجرد تشكيل المادة بالدلفنة، أو لحامها، أو تحويلها إلى أنبوب بأي طريقة أخرى، يجب تقييم ملاءمتها للهيكل باستخدام مواصفة المنتج ذات الصلة والمتطلبات الهندسية للمشروع. تساعد طبقة الزنك العنصر على مقاومة بيئته؛ لكنها لا تحدد قدرة الانحناء أو مقاومة الانبعاج أو قوة الوصلات.

بالنسبة للمنشآت المتواضعة مثل حواجز المعدات، والقواطع الخفيفة، ودعامات الأرفف، وعناصر البيوت المحمية، والأغطية المؤقتة، والحاويات غير المأهولة، وبعض الهياكل الثانوية منخفضة الأحمال، يمكن أن يكون أنبوب DX52D المجلفن المحدد بشكل صحيح خياراً عملياً. أما بالنسبة للهياكل الرئيسية للمباني، والمنصات المحملة بشدة، والأسقف طويلة البحور، والهياكل المعرضة للصدمات، أو الأنظمة المعرضة لأحمال رياح أو ثلوج أو زلازل أو إجهاد متكرر كبيرة، فلا ينبغي اعتباره حلاً إنشائياً افتراضياً دون إجراء فحص تصميمي كامل.

ما الذي يخبرك به DX52D فعلياً، وما الذي لا يخبرك به

ضمن مجموعة منتجات الفولاذ المطلي EN 10346، ترتبط درجات “DX” عموماً بتطبيقات التشكيل. ويُفهم DX52D على نطاق واسع بأنه درجة فولاذية مخصصة للسحب أو للتشكيل الأكثر تطلباً من درجات الثني الأساسية. ويُعد الحرف “D” جزءاً من تسمية الدرجة، بينما يُحدد رمز طلاء الزنك عادةً بشكل منفصل، مثل Z أو ZA مع كتلة الطلاء. ولذلك فإن وصف الشراء الذي يذكر فقط “أنبوب مجلفن DX52D” غير مكتمل لأغراض التقييم الإنشائي.

لا يزال يتعين على المهندس أو فريق المشتريات تحديد الخصائص الميكانيكية للمنتج المسلم، بما في ذلك إجهاد الخضوع، ومقاومة الشد، والاستطالة، وسماحية السماكة. كما يحتاجون إلى تأكيد ما إذا كان الأنبوب قد صُنع من شريط مجلفن مسبقاً، أو جلفن بعد التصنيع، أو زُود بنظام طلاء آخر. وتنتج عن هذه المسارات اعتبارات مختلفة تتعلق باللحام، والحواف المقطوعة، واستمرارية الطلاء.

من الأخطاء الشائعة اعتبار كلمة “مجلفن” بياناً عن المتانة والقوة في الوقت نفسه. فهي في الأساس بيان يتعلق بالتحكم في التآكل. وبالمثل، قد يبدو الأنبوب ذو القطر الخارجي الأكبر أقوى من مقطع أصغر، لكنه قد يؤدي أداءً ضعيفاً إذا كان جداره رقيقاً، أو كان الطول غير المدعوم مفرطاً، أو كانت وصلاته الطرفية تركز الإجهاد.

يبدأ القرار الفعلي بمسار الحمل

ينبغي تقييم الهيكل الخفيف كنظام، وليس كمجموعة من الأنابيب. ابدأ بتحديد وظيفة كل عنصر. هل يعمل الأنبوب كعمود رأسي تحت الضغط، أو كقضيب أفقي تحت الانحناء، أو كتدعيم تحت الشد والضغط، أو كمدادة سقف، أو ببساطة كحاجز غير حامل للأحمال؟ تغير الإجابة نمط الفشل الحاكم.

قد يتحكم خضوع المادة أو السحق الموضعي عند صفيحة القاعدة في عمود قصير. أما العنصر الرأسي النحيف، فمن المرجح أن يتحكم فيه انبعاج الأعمدة. ويمكن أن يتحكم ترخيم قضيب أفقي تحت الانحناء قبل وقت طويل من بلوغه قوته النظرية. وقد يعمل التدعيم القطري بكفاءة تحت الشد، لكنه يصبح غير موثوق تحت الضغط إذا كان رقيق الجدار وطويلاً. وفي أعمال الهياكل الخفيفة العملية، غالباً ما يكون انزلاق الوصلات، وضعف التدعيم، والتشوه الموضعي قرب البراغي أو اللحامات أكثر تأثيراً من الدرجة الاسمية في شهادة المصنع.

يجب أن يتضمن حمل التصميم أكثر من الوزن الساكن المتوقع. وبحسب التركيب، قد يشمل ضغط الرياح وقوى الرفع، وتراكم الثلوج، وأحمال الصيانة، والاهتزاز الناتج عن الآلات، والصدمات العرضية، ودورات الفتح المتكررة، والحركة الحرارية، أو أحمال النقل للتجميعات المعيارية. تحدد لوائح البناء المحلية وكود التصميم المطبق تركيبات الأحمال وعوامل الأمان المطلوبة. يمكن للمورد تقديم معلومات المواد ودعم التصنيع، إلا أن الكفاية الإنشائية النهائية تبقى قراراً هندسياً خاصاً بالمشروع.

تكون الأبعاد وسماكة الجدار عادةً أهم من الاسم

بالنسبة للأنابيب الدائرية أو المستطيلة، يتحكم حجم المقطع وسماكة الجدار في الصلابة وسلوك الانبعاج الموضعي وقدرة الوصلات. قد يمتلك أنبوبان مجلفنان الأبعاد الخارجية نفسها، ومع ذلك يختلف أداؤهما كثيراً إذا كان أحدهما ذا جدار أرق بكثير. قد تكون الجدران الرقيقة جذابة للتحكم في الوزن والتكلفة، لكنها تتطلب اهتماماً أكبر بمقاومة الانبعاج، ومقاومة اقتلاع البراغي، وتحمل البراغي، واحتراق الجدار أثناء اللحام، والتشوه أثناء التصنيع.

ينبغي للمقيّمين الفنيين طلب جدول أبعاد واضح بدلاً من قبول وصف عام للأنبوب. وينبغي أن يحدد ذلك الجدول القطر الخارجي أو أبعاد المقطع، وسماكة الجدار الاسمية والدنيا، والطول، ومتطلبات الاستقامة، وموضع درز اللحام عند الاقتضاء، والكتلة لكل متر، والسماحيات المسموح بها. كما ينبغي للمورد تحديد معيار المادة الأساسي ومعيار تصنيع الأنابيب عند الاقتضاء. وبدون هذه المعلومات، قد تستند نتائج الحسابات إلى افتراضات لا تتطابق مع المواد الواردة.

يُعد البحر مهماً بالقدر نفسه. فالأنبوب المقبول عبر فتحة قصيرة قد يترخم بشكل مفرط فوق مسافة أطول. قد تؤدي إضافة دعامة وسطية أو تدعيم ركبة أو فتحة مثلثة إلى تقليل الطلب بكفاءة أكبر من الانتقال إلى طلاء أكثر سماكة قليلاً أو درجة مادة أعلى بشكل هامشي. ولهذا ينبغي حسم هندسة الهيكل قبل اعتماد الفولاذ نهائياً.

قائمة تحقق عملية للفحص الأولي

• حدد ما إذا كان العنصر رئيسياً أو ثانوياً أو غير إنشائي.
• حدد الأحمال الرأسية والجانبية وأحمال الرفع والصدمات والأحمال الدورية التي قد تنطبق.
• أكد أبعاد المقطع الفعلية وسماكة الجدار الدنيا.
• تحقق من الأطوال غير المدعومة وما إذا كان الهيكل مزوداً بتدعيم كافٍ.
• تحقق من خصائص المادة ومعيار الأنبوب أو الفولاذ المطلي المطبق.
• راجع البراغي واللحامات وصفائح القاعدة والمراسي والتدعيم الموضعي حول الوصلات.
• حدد بيئة التآكل وعمر الخدمة المتوقع ومعالجة الحواف المقطوعة.

لا يغني ذلك عن حساب قائم على الكود، لكنه يمنع الخطأ المتكرر المتمثل في التعامل مع درجة الطلاء على أنها المواصفة الكاملة.

يمكن أن تحدد الوصلات ما إذا كان الهيكل الخفيف يؤدي بشكل جيد

غالباً ما يفشل الهيكل المصنوع من أنابيب مجلفنة رقيقة عند الوصلات أولاً. يقلل ثقب البرغي المقطع الصافي وقد يصبح بيضاوياً تحت الحركة المتكررة. قد يكون البرغي ذاتي الحفر كافياً لدعم الكسوة لكنه غير مناسب لعقدة حاملة للأحمال. قد يكون اللحام المباشر ممكناً، لكنه يتطلب ممارسة مضبوطة: يتأثر الزنك القريب من اللحام بالحرارة، ويلزم تجهيز اللحام والتهوية، كما تحتاج منطقة الطلاء المتضررة عموماً إلى إصلاح بما يتماشى مع متطلبات الحماية من التآكل في المشروع.

يمكن أن تتجنب الوصلات الميكانيكية بعض مشكلات اللحام، لكنها تثير تساؤلات خاصة بها. هل جدار الأنبوب سميك بما يكفي لتحمل البرغي؟ هل يلزم استخدام جلبة أو أنبوب مانع للسحق أو صفيحة تدعيم أو حامل مشكل لمنع الانهيار الموضعي؟ هل يمكن فحص أداة التثبيت المركبة وشدها؟ بالنسبة للهياكل الخارجية، ينبغي أيضاً تجنب مصائد المياه حول الوصلات المتراكبة ونهايات الأنابيب المغلقة. قد يكون لتفصيل صغير للتصريف أو التهوية أثر أكبر على المتانة من طلاء يبدو أكثر سماكة بصرياً.

عندما يشمل التصنيع التثقيب أو القطع أو الثني أو اللحام، يكون التنسيق المبكر مع الشركة المصنعة مفيداً. توفر Hongteng Fengda منتجات الفولاذ الإنشائي والمكونات المخصصة لمشاريع البناء والصناعة، بما في ذلك المقاطع المشكلة على البارد والزوايا والقنوات والكمرات. بالنسبة للطلبات الدولية، لا يقتصر النقاش المفيد على إمكانية تصنيع مقطع معين، بل يشمل أيضاً الرسومات وسجلات المواد والسماحيات وتفاصيل الوصلات ونقاط الفحص التي يجب أن ترافق الشحنة.

الحماية من التآكل قيمة، لكن التعرض يظل هو العامل الحاكم في الاختيار

يمكن أن يكون أنبوب DX52D المجلفن خياراً مناسباً في البيئات الداخلية الجافة والعديد من التطبيقات الخارجية العادية، شريطة أن يناسب نظام الطلاء فئة التعرض. لكن “خارجي” ليس حالة واحدة. فقد تفرض المنشآت الريفية المحمية، والمصانع الصناعية الرطبة، والمواقع الساحلية، والمواقع المعرضة لأملاح إزالة الجليد متطلبات تآكل مختلفة جداً.

لذلك ينبغي أن يحدد الاعتماد الفني نوع الطلاء وكتلته، وما إذا كانت النهايات المقطوعة ستُغلق أو تُصلح، وما إذا كانت المعادن المختلفة ستكون على تماس، وما إذا كانت المياه الراكدة قد تتجمع داخل المقطع أو بمحاذاته. يتمتع الأنبوب المجلفن مسبقاً بطبقة طلاء على الشريط الأساسي، لكن حواف التصنيع ومناطق اللحام تستحق اهتماماً خاصاً. قد توفر الجلفنة بعد التصنيع تغطية أكثر اكتمالاً لبعض التجميعات، على الرغم من أن التصميم يجب أن يراعي التهوية والتصريف وخطر التشوه وتفاصيل التصنيع المتوافقة.

لا تفترض أن طبقة زنك أكثر سماكة تعوض أنبوباً صغير الحجم. ترتبط المتانة والقدرة الإنشائية فقط بالمعنى العام المتمثل في أن فقدان المادة بالتآكل قد يقلل سماكة المقطع في النهاية. وينبغي تحديدهما وفحصهما بشكل منفصل.

متى يكون المقطع الإنشائي المختلف هو الحل الأفضل

هناك العديد من المشاريع التي يكون فيها الهيكل الخفيف الأنبوبي مناسباً. وهناك أيضاً مشاريع يؤدي فيها محاولة جعله يحمل أكثر من طاقته إلى تعقيد غير ضروري. إذا كان النظام يتضمن بحوراً طويلة، أو أحمال معدات مركزة، أو فتحات أبواب كبيرة، أو تأثيرات متعلقة بالرافعات، أو قوى جانبية كبيرة، أو متطلبات صارمة للترخيم، فقد يوفر مقطع مجوف إنشائي مخصص أو قناة أو زاوية أو كمرة مسار تصميم أوضح وأكثر متانة.

على سبيل المثال، يمكن إقران هيكل ثانوي أنبوبي خفيف بعنصر رئيسي أكثر متانة بدلاً من مطالبة كل عنصر بأداء المهمة نفسها. في المنشآت الصناعية، يمكن أن توفر كمرة I من الفولاذ الكربوني المدرفل البحر الرئيسي، بينما تدعم العناصر المجلفنة المشكلة على البارد أو العناصر الأنبوبية الكسوة أو الحواجز أو الخدمات أو التأطير الخفيف للحشو. تختلف اختيارات الكمرات المتاحة على نطاق واسع: قد تشمل النطاقات الموردة ارتفاعات من 100 mm إلى 600 mm، مع اختيار الأبعاد والدرجات وفقاً لمتطلبات التصميم الفعلية بدلاً من المظهر وحده.

يمكن لهذا النهج المختلط للمقاطع أن يبسط الوصلات ويجعل التحقق من مسار الحمل أسهل. كما أنه يتجنب إجبار أنبوب مطلي بدرجة مخصصة للتشكيل على أداء دور يكون فيه مقطع إنشائي بخصائص موثقة أكثر ملاءمة.

ما الذي يجب تضمينه في طلب المراجعة الفنية

ينبغي أن يتضمن الطلب المفيد أكثر من حجم الأنبوب وإجمالي الحمولة بالطن. قدم رسومات توضح تباعد الفتحات وظروف الارتكاز وتسميات العناصر ومفاهيم الوصلات. اذكر الموقع المقصود وظروف التعرض، وما إذا كان الهيكل دائماً أو مؤقتاً، والمعيار الحاكم أو أساس التصميم، وحالة الطلاء المطلوبة، وأي متطلبات للفحص أو التوثيق. إذا كان الهيكل مُصدّراً، وضح مواصفات السوق التي تنطبق بدلاً من افتراض أن تسمية درجة مألوفة تُفسر بالطريقة نفسها في كل مكان.

تتعامل Hongteng Fengda مع متطلبات الفولاذ الإنشائي القياسية والمخصصة عبر أسواق تشمل أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا. بالنسبة للمشترين، تتمثل القيمة العملية لهذا النوع من تنسيق التوريد في الاتساق بين المواصفة المعتمدة، والقدرة الإنتاجية، وخطة التعبئة، وتوقعات تتبع المواد، وجدول التسليم. لا يلغي ذلك الحاجة إلى مراجعة هندسية، لكنه يقلل خطر تقويض مفهوم مقبول إنشائياً بسبب لغة مشتريات غامضة.

الخلاصة

يمكن لأنبوب DX52D المجلفن دعم الهياكل الإنشائية الخفيفة عندما تتوافق أبعاد العنصر وسماكة الجدار والتدعيم والأحمال والوصلات وظروف التعرض بشكل صحيح مع التطبيق. وغالباً ما يكون خيار مادة معقولاً للأنظمة المصنعة خفيفة الخدمة التي تكون فيها مقاومة التآكل وقابلية التشكيل من الأولويات. ومع ذلك، لا ينبغي تحديده كحل إنشائي لمجرد كونه مجلفناً أو لأن تسميته تبدو تقنية.

قبل الاعتماد، أكد مواصفة الأنبوب المسلم، وتحقق من الهيكل باستخدام طريقة التصميم المطبقة، وراجع تفاصيل الوصلات والتآكل بنفس العناية الممنوحة للعناصر الرئيسية. إذا أظهرت هذه الفحوصات أن الأنبوب قريب من حدوده، فإن تغيير ترتيب المقاطع مبكراً يكون عادةً أكثر أماناً واقتصاداً من محاولة تصحيح المشكلة بعد التصنيع.
