في تصميم الصلب الهيكلي، يؤثر اتجاه زاوية التقوية - سواء كان عموديًا أو قطريًا - بشكل أساسي على مسار تحميل الحمل، مما يؤثر على الاستقرار والصلابة وهوامش الأمان. سواء كنت تحدد زاوية A36، أو زاوية مجلفنة، أو قضبان معدنية على شكل حرف L مخصصة للمشاريع العالمية، فإن عدم المحاذاة يمكن أن يضر بالأداء. كشركة رائدة في تصنيع وتصدير الصلب الهيكلي من الصين، توفر Hongteng Fengda صلب على شكل حرف L عالي الدقة، وزاوية مجلفنة، وزاوية فولاذية، وزاوية حديد مجلفن متوافقة مع معايير ASTM وEN وJIS وGB - مما يضمن زاوية تقوية مثالية في تطبيقات الهياكل الفولاذية للمهندسين ومديري المشاريع وفرق المشتريات حول العالم.

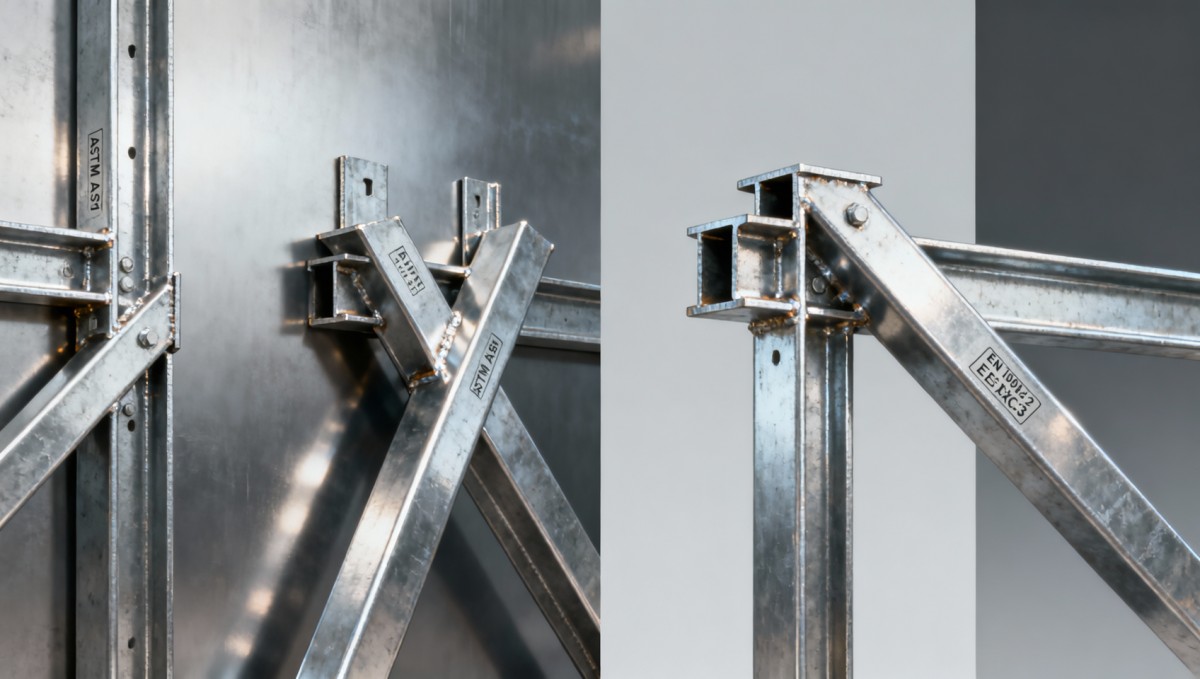

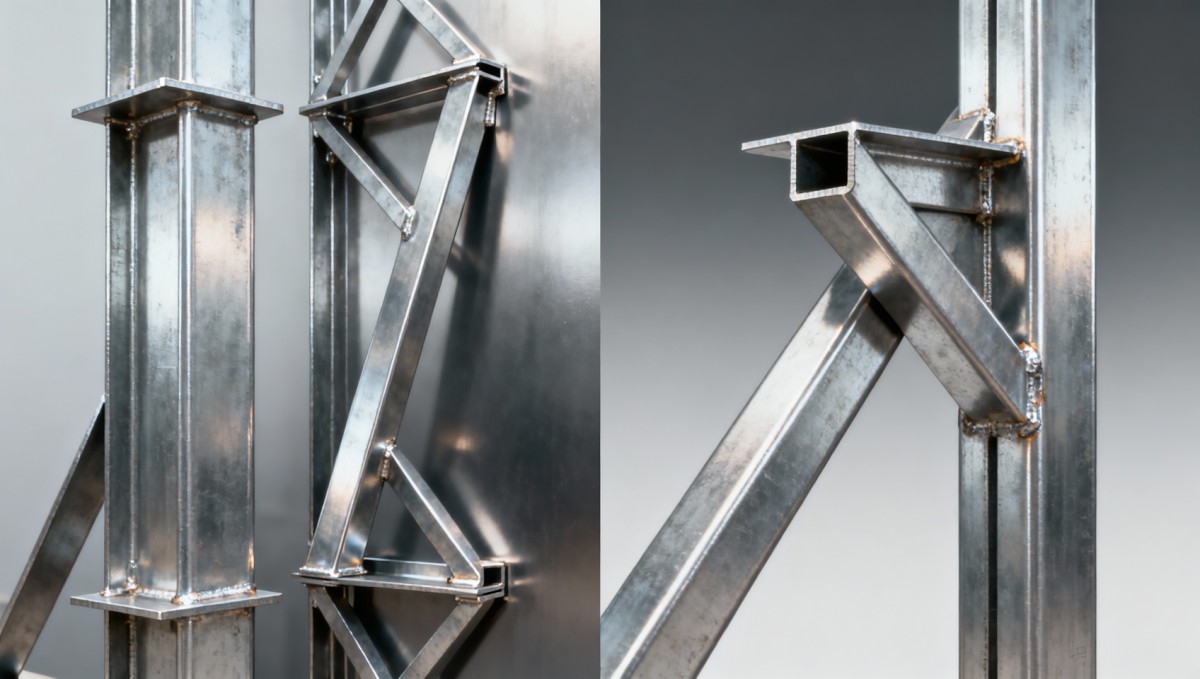

كيف يؤثر اتجاه زاوية التقوية على سلامة الهيكل
زوايا التقوية ليست دعامات سلبية - فهي تحكم بنشاط كيفية توزيع القوى عبر الإطارات. يخلق التقوية العمودية مسار تحميل محوري مباشر، مثالي لمقاومة أحمال الرياح الجانبية في المباني الشاهقة ذات التخطيطات المنتظمة للطوابق. في المقابل، يُدخل التقوية القطرية التثليث، مما يحول عزم الانحناء إلى قوى شد/ضغط على طول محور التقوية - وهو أمر بالغ الأهمية للمناطق الزلزالية والهندسات غير المنتظمة.
الفرق قابل للقياس: تصل التكوينات العمودية عادةً إلى 85-92% من السعة المحورية النظرية تحت الحمل المنتظم، بينما تحسن الترتيبات القطرية التحكم في انحراف الإطار بنسبة تصل إلى 40% في أنظمة جدار القص متعدد الطوابق (وفقًا لـ EN 1993-1-1 الملحق D). يمكن أن يؤدي التطبيق الخاطئ - مثل استخدام التقوية العمودية حيث تكون الصلابة الالتوائية مطلوبة - إلى تقليل الصلابة الفعالة بنسبة 30% أو أكثر، مما يتسبب في انحرافات غير مخطط لها أثناء البناء أو العمر الافتراضي.
هذا السلوك يؤثر مباشرة على تصميم الوصلات، وحجم اللحام، ومتطلبات التثبيت. على سبيل المثال، تتطلب التقويات القطرية مسامير ذات تصنيف إجهاد أعلى (درجة 10.9 كحد أدنى) عند ألواح الزوايا، بينما تعطي التقويات العمودية الأولوية لمقاومة القص في الألواح القاعدية - مما يتطلب نقاط فحص ضمان الجودة/مراقبة الجودة مختلفة أثناء التصنيع والتركيب.
العمودي مقابل القطري: متى تختار أيهما؟
الاختيار ليس مسألة تفضيل - بل يتعلق بمطابقة الهندسة، ونظام التحميل، ونطاق الامتثال. فيما يلي مصفوفة قرار تم التحقق منها عبر أكثر من 120 مشروعًا دوليًا تم تسليمها بواسطة Hongteng Fengda منذ عام 2018:
بالنسبة للمشاريع التي تتطلب الامتثال المزدوج (مثل العملاء الأمريكيين الذين يشيرون إلى AISC 360 + المصممين المقيمين في الاتحاد الأوروبي الذين يشيرون إلى EN 1993)، تقدم Hongteng Fengda حلولًا هجينة - مثل التقوية الأولية العمودية المقرونة بروابط ثانوية قطرية - تم التحقق منها من خلال محاكاة FEA وفقًا لـ ASCE 7-22 الفصل C2. يقلل هذا النهج من عمالة اللحام في الموقع بنحو 25% دون المساس بالتكرار.
اختيار المواد يؤثر على الأداء - وليس فقط الامتثال
يعتمد أداء التقوية ليس فقط على الهندسة ولكن أيضًا على خصائص المادة الأساسية. بينما تهيمن ASTM A36 وS235JR على مخزون الزوايا القياسي، تتطلب التطبيقات المتخصصة مرونة محسنة أو مقاومة للتآكل. على سبيل المثال، تتطلب البنية التحتية الساحلية في جنوب شرق آسيا غالبًا زاوية فولاذية مجلفنة بسمك طلاء ≥ 85 ميكرون (وفقًا لـ ASTM A123)، بينما تحدد المنشآت الصناعية في الشرق الأوسط قضبان مستديرة من الفولاذ الكربوني Q235 لقضبان التثبيت نظرًا لقوة الخضوع المتوازنة (235 ميجا باسكال) وقابلية التشكيل البارد.
تحتفظ Hongteng Fengda بإمكانية التتبع الكاملة من السبيكة إلى المنتج النهائي - بما في ذلك تقارير اختبار المطاحن لقوة الشد، واختبار الانحناء، وقيم تأثير Charpy V-notch عند -20 درجة مئوية للتطبيقات ذات درجات الحرارة المنخفضة. تشمل جميع شحنات قضبان الفولاذ الكربوني Q235 المستديرة التحقق من الأبعاد وفقًا لـ ISO 286-1 (فئة التسامح IT14) وفحص النهاية السطحية وفقًا لمعايير ISO 8501-1 Sa2.5.
ملاحظة حرجة: استبدال المواد دون إعادة حساب طول الانبعاج (نسبة KL/r) يعرض لخطر عدم الاستقرار الخفي. يوفر فريقنا الهندسي تحققًا مجانيًا من KL/r لأي تكوين تقوية عند دمجه مع منتجاتنا المعتمدة - مما يقلل وقت تكرار التصميم بمتوسط 3-5 أيام عمل.
قائمة التحقق للمشتريات: ما الذي يتحقق منه المشترون العالميون قبل الطلب
تقيّم فرق المشتريات من الدرجة الأولى خمسة أبعاد غير قابلة للتفاوض قبل إتمام طلبات التقوية:
- محاذاة شهادة المطحنة: هل يتطابق تقرير EN 10025-2 S355JR المقدم مع التركيب الكيميائي (بحد أقصى 0.24% C) وسجلات الاختبار الميكانيكي (Rm = 470-630 ميجا باسكال)؟
- التصاق الجلفنة: تم التحقق منه عبر اختبار القطع العرضي (ASTM D3359) ورسم سمك الطلاء عبر 9 نقاط عينة لكل دفعة.
- القدرة على التكرار الأبعادي: تم قياسه في 3 مواقع لكل طول 6 أمتار - يجب أن يظل التسامح ضمن ±0.8 مم لسمك الساق ≤ 10 مم.
- عمق إمكانية التتبع: ربط رقم الدفعة بشهادات المواد الخام، وسجلات الدرفلة، وسجلات درجة حرارة/وقت حمام الجلفنة.
- سلامة تغليف التصدير: تصميم صندوق صالح للإبحار تم اختباره لتعرض رذاذ الملح لمدة 72 ساعة (ISO 9227) ومحاكاة الاهتزاز (ISTA 3A).
توفر Hongteng Fengda جميع العناصر الخمسة - تم التحقق منها بواسطة مفتشين طرف ثالث (SGS/BV) عند الطلب. متوسط وقت التسليم للطلبات المعتمدة هو 25-35 يومًا، بما في ذلك تسليم الوثائق وفحص ما قبل الشحن.
لماذا تثق فرق الهندسة العالمية في Hongteng Fengda لحلول التقوية
نحن لا نورد الفولاذ فقط - بل ندمج الذكاء الهيكلي في كل طلب. يشمل دعمنا الفني:
- نماذج CAD جاهزة لـ FEA مجانية (IFC/DWG) مع خصائص المقطع المضمنة وقوالب ثقوب البراغي - متوافقة مع Tekla Structures وSTAAD.Pro.
- تحليل استبدال المواد عند الطلب: قارن أداء A36 مقابل Q345 مقابل S355 تحت سيناريو التحميل الخاص بك في ≤ 48 ساعة.
- خيارات القطع حسب الطول المخصص + الثقب المسبق: تحقيق دقة وضعية ±0.3 مم للثقوب (ISO 2768-mK)، مما يقلل وقت التجميع في الموقع بنسبة تصل إلى 40%.
- تنسيق اللوجستيات من البداية إلى النهاية: من إطلاق المستودع المضمون في ميناء تيانجين إلى التسليم DDP في دبي أو روتردام - مع تتبع GPS للحاويات في الوقت الفعلي.
سواء كنت تقيم التقوية لبرج مكون من 50 طابقًا في الرياض أو تجديد مصنع تراثي في برلين، اتصل بنا اليوم للحصول على: جداول خصائص المقطع المخصصة، تحليل فجوة الامتثال (ASTM/EN/JIS)، تأكيد وقت التسليم العيني، أو مستويات تسعير الطلب بالجملة (الحد الأدنى للطلب من 5-50 طن متري).
