ضمان سلامة أنابيب السباكة السوداء - سواء كانت أنابيب معدنية سوداء أو أنابيب فولاذية سوداء أو أنابيب فولاذية كربونية غير ملحومة - أمر بالغ الأهمية لضمان السلامة والامتثال في التطبيقات الصناعية والإنشائية. تم تصميم بروتوكول اختبار الضغط خطوة بخطوة خصيصًا للمفتشين المعتمدين الذين يعملون مع أنابيب السباكة المعدنية السوداء، وأنابيب الغاز الفولاذية الكربونية، وأنابيب الغاز الفولاذية الطرية، وأنظمة الأنابيب الفولاذية الكربونية المربعة أو أنابيب A السوداء ذات الصلة. بصفتنا مصنعًا ومصدرًا موثوقًا للفولاذ الهيكلي، توفر هونغتنج فنغدا منتجات أنابيب فولاذية كربونية عالية الجودة تلبي معايير ASTM وEN وGB - لدعم المفتشين ومديري المشاريع وفرق المشتريات وموظفي السلامة في جميع أنحاء العالم بمواد موثوقة وجاهزة للاختبار.

التعريف والسياق المادي

تشير أنابيب السباكة السوداء بشكل عام إلى أنابيب الفولاذ الكربوني غير المطلية المستخدمة في توزيع الغاز وخطوط العمليات الصناعية وأنظمة الدعم الهيكلي. وهي تشمل الأنابيب المعدنية السوداء (غالبًا ما تكون مرادفة للفولاذ الكربوني المدلفن على الساخن)، والأنابيب الفولاذية السوداء (عادةً ما تكون غير ملحومة أو ERW)، وأنابيب الغاز الفولاذية الكربونية (المصممة لنقل الوقود تحت ضغط منخفض إلى متوسط)، وأنابيب A السوداء - وهو تعيين تقليدي يشير إلى ASTM A53 Grade A، والذي يتم اعتماده على نطاق واسع في أمريكا الشمالية. على عكس الأنواع المجلفنة أو المصنوعة من الفولاذ المقاوم للصدأ، تعتمد أنابيب السباكة السوداء على قوة الشد الجوهرية والاتساق الأبعادي - وليس الحماية السطحية - لسلامة الخدمة الأولية.

من وجهة نظر معدنية، تصنع هذه الأنابيب بشكل أساسي من الفولاذ منخفض الكربون أو الفولاذ الطري (مثل Q235 وSS400 وA36)، مما يوفر قابلية لحام مثالية وقابلية للتشغيل واحتواء الضغط. يتراوح محتواها من الكربون عادةً بين 0.05٪ -0.25٪، مما يوازن بين المرونة وقوة الخضوع - وهي عوامل حاسمة عند إجراء اختبارات الضغط الهيدروستاتيكي أو الهوائي. في هونغتنج فنغدا، تخضع جميع أنابيب السباكة المعدنية السوداء والأنابيب الفولاذية الكربونية المربعة لاختبارات مصنع صارمة قبل الشحن، مما يضمن خصائص ميكانيكية قابلة للتتبع تتماشى مع معايير EN 10210 وASTM A500 وGB/T 3091.

المعايير ومتطلبات الشهادات

بروتوكولات اختبار الضغط ليست عالمية - فهي تعتمد على التفويضات القضائية وتصنيف الاستخدام النهائي. على سبيل المثال، تحكم ASME B31.8 خطوط أنابيب نقل الغاز في الولايات المتحدة، بينما تفرض EN 1435 الفحص الإشعاعي لوصلات اللحام في البنية التحتية للغاز الأوروبية. في الصين، تتطلب GB 50235 اختبارًا هيدروستاتيكيًا عند ضغط تصميم 1.5× لتركيبات أنابيب الغاز الفولاذية الكربونية.

يجب على المفتشين المعتمدين التحقق من شهادة المواد (MTR) مقابل الدرجات المحددة - خاصةً لأنابيب الفولاذ الكربوني غير الملحومة وأنابيب الغاز الفولاذية الطرية - والتأكد من الامتثال للتركيب الكيميائي (على سبيل المثال، الحد الأقصى للكبريت 0.045٪ وفقًا لـ ASTM A106) والأداء الميكانيكي (قوة الشد الدنيا ≥ 415 ميجا باسكال لـ Q345). قد تمر الأنابيب غير الممتثلة للفحص البصري ولكنها تفشل تحت الضغط المستمر - مما يشكل خطرًا غير مقبول أثناء التشغيل أو التشغيل.

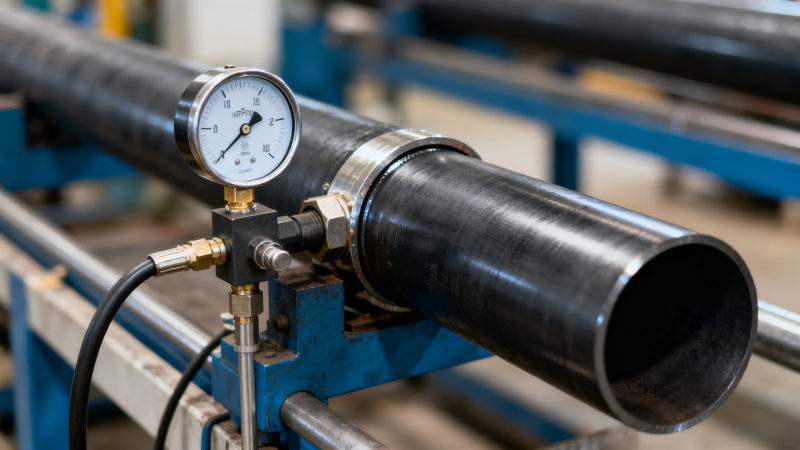

بروتوكول اختبار الضغط خطوة بخطوة

الخطوة 1: التحقق قبل الاختبار. يجب على المفتشين تأكيد علامات الأنبوب (الدرجة والحجم ورقم الدفعة) ونوع الوصلة (ملولبة أو ذات شفة أو ملحومة) وسلامة العزل. يجب رفض أي أنابيب سباكة معدنية سوداء تظهر انبعاجًا مرئيًا أو حفر تآكل بعمق> 0.2 مم أو تلفًا في الخيوط - وعدم إعادة اختبارها.

الخطوة 2: إعداد النظام. املأ الخط ببطء بالماء النظيف (للاختبار الهيدروستاتيكي) أو الهواء الجاف/النيتروجين (للاختبار الهوائي). قم بتهوية جميع النقاط العالية. بالنسبة للأنابيب الفولاذية الكربونية غير الملحومة التي يزيد قطرها عن 100 مم، اسمح بـ ≥2 ساعة لاستقرار درجة الحرارة قبل الضغط.

الخطوة 3: الضغط والثبات. زد الضغط تدريجيًا إلى 1.5× ضغط التصميم. ثبت لمدة 30 دقيقة على الأقل (EN) أو 4 ساعات (ASME B31.4). راقب انخفاض الضغط - الخسارة المقبولة ≤1٪ من ضغط الاختبار خلال مدة الثبات. تشير الانخفاضات المفاجئة إلى تسرب؛ قد يشير الانخفاض التدريجي إلى التمدد الحراري - مما يتطلب إعادة المعايرة.

الخطوة 4: التوثيق والتوقيع. سجل درجة الحرارة المحيطة ووسط الاختبار وأوقات البدء/الانتهاء وقراءات الضغط النهائية. أرفق MTRs وخريطة اللحامات. لا يجوز إلا للمفتشين المعتمدين الموافقة على الإفراج - خاصةً لأنابيب السباكة السوداء المستخدمة في المواقع الخطرة (مثل محطات LNG أو مجمعات التكرير).

لماذا تختار هونغتنج فنغدا لتوريد الفولاذ الهيكلي والأنابيب؟

عند شراء الأنابيب المعدنية السوداء أو أنابيب الغاز الفولاذية الكربونية أو الأنابيب الفولاذية الكربونية المربعة، تبدأ الموثوقية من المصنع - وليس المستودع. تدمج هونغتنج فنغدا ضبط الجودة في العملية الكاملة: التحليل الطيفي للمواد الخام، واختبار الموجات فوق الصوتية عبر الإنترنت أثناء الدرفلة، والتحقق الهيدروستاتيكي الذي تشهده جهة خارجية وفقًا لبروتوكولات العميل المحددة. تنتج منشأة مصنعي عوارض I أيضًا مكونات هيكلية تكميلية - بما في ذلك عوارض I من Q235/Q345 بعرض شفة 100-400 مم وسمك شبكة 6-28 مم - مما يتيح حلولاً شاملة لدعامات الأنابيب المتكاملة والأنظمة المثبتة على زحافات.

بالنسبة لفرق المشتريات التي تدير مشاريع متعددة البلدان، فإن قدرة الشهادات المزدوجة لدينا (ASTM + GB + EN) تقضي على تأخيرات إعادة الاختبار. يستفيد مديرو المشاريع من أوقات تسليم مضمونة في غضون 20 يومًا - حتى لأطوال أنابيب A السوداء المقطوعة حسب الطلب حتى 12 م. وبالنسبة لضباط السلامة، يتم شحن كل ملف وحزمة مع إمكانية تتبع كاملة: رقم الدفعة وتقرير الشد وسجلات الفحص غير المدمرة.

نحن لا نورد فقط أنابيب فولاذية كربونية - بل نُدخل الثقة في كل وصلة ولحام ودورة ضغط. اتصل بهونغتنج فنغدا اليوم لطلب عينات من أنابيب السباكة السوداء الجاهزة للاختبار، أو تغليف OEM مخصص، أو استشارة فنية مع مهندسي ضمان الجودة المعتمدين لدينا.
