ثني زاوية الحديد هو عملية تشكيل عملية، لكنه لا يتعلق أبدا بمجرد إجبار الفولاذ على اتخاذ شكل معين. إن الطريقة المختارة، ودرجة المادة، وطول الرجل، والسماكة، ونصف قطر الانحناء الأدنى كلها عوامل تؤثر في ما إذا كان الجزء النهائي يحقق الأهداف الإنشائية، والأبعاد، والتكلفة.

في تصنيع الفولاذ، يمكن أن تؤدي أخطاء الانحناء الصغيرة إلى مشكلات في الملاءمة، أو تلف الطبقة السطحية، أو الإجهاد المتبقي، أو حتى التشقق عند الحافة الداخلية والخارجية للمقطع. ولهذا السبب يظل ثني زاوية الحديد نقطة مراجعة مهمة للمشاريع التي تتضمن الإطارات، والدعامات، والأقواس، والعناصر الحافة، والتجميعات الإنشائية المخصصة.

بالنسبة لشركات مثل Hongteng Fengda، وهي شركة مصنعة ومصدرة للفولاذ الإنشائي من الصين، يرتبط هذا الموضوع مباشرة بإمكانية التصنيع. فالإمداد الموثوق لا يتعلق فقط بجودة الفولاذ، بل أيضا بمدى إمكانية ثني مكونات الزوايا المصنعة بشكل متسق وفق متطلبات ASTM وEN وJIS أو GB.

لماذا يهم نصف قطر الانحناء منذ البداية

نصف قطر الانحناء هو نصف القطر الداخلي المتكون أثناء الثني. ويبدو الأمر بسيطا، لكنه يتحكم في توزيع الإجهاد عبر المقطع.

إذا كان نصف القطر صغيرا جدا، فإن الألياف الخارجية تتمدد أكثر من اللازم. وقد يؤدي ذلك إلى ترقق، أو تمزق سطحي، أو شقوق دقيقة، أو تشوه مرئي.

إذا كان نصف القطر كبيرا جدا، فقد يكون الجزء آمنا من حيث التشكيل، لكنه قد لا يطابق الهدف التصميمي. ويمكن أن تتغير الخلوص، ومحاذاة البراغي، وهندسة الوصلة كلها.

ولهذا السبب فإن الحد الأدنى لنصف قطر الانحناء ليس مجرد مسألة ورشة. بل هو أيضا مسألة مراجعة تصميم ومسألة مخاطر شراء.

ما الذي يؤثر في أداء ثني زاوية الحديد

تكون المقاطع الزاوية أقل بساطة من الصفيحة المسطحة لأن الهندسة غير متماثلة أصلا. فقد يقاوم أحد الضلعين التشوه بشكل مختلف، وغالبا ما تحمل منطقة الركن إجهادا مركزا.

المتغيرات الرئيسية أثناء ثني زاوية الحديد

• درجة الفولاذ وقابليته للسحب، بما في ذلك مستوى الكربون وحالة التشكيل.
• حجم المقطع، وطول الرجل، والسماكة، وهندسة الزاوية المتساوية أو غير المتساوية.
• اتجاه الثني بالنسبة إلى حافة الزاوية والرجلين.
• طريقة التشكيل الساخن أو البارد ومنطقة تلامس الأدوات.
• متطلبات السماحية، ومقدار الارتداد المرن، واحتياجات اللحام اللاحقة.

عمليا، فإن المقاطع الأثخن والأقوى تحتاج عادة إلى نصف قطر انحناء أدنى أكبر. كما أن الزوايا المشكلة على البارد تميل أيضا إلى الحاجة إلى تحكم أدق لأن التشكيل السابق قد يكون قد أدخل بالفعل إجهادا متبقا.

الطرق الشائعة المستخدمة لثني زاوية الحديد

تتناسب مسارات التصنيع المختلفة مع أحجام المقاطع المختلفة، وملفات الانحناء، وكميات الطلب. ويوازن أفضل اختيار بين قابلية التكرار، وجودة الحافة، وزمن الدورة، وتكلفة الأدوات.

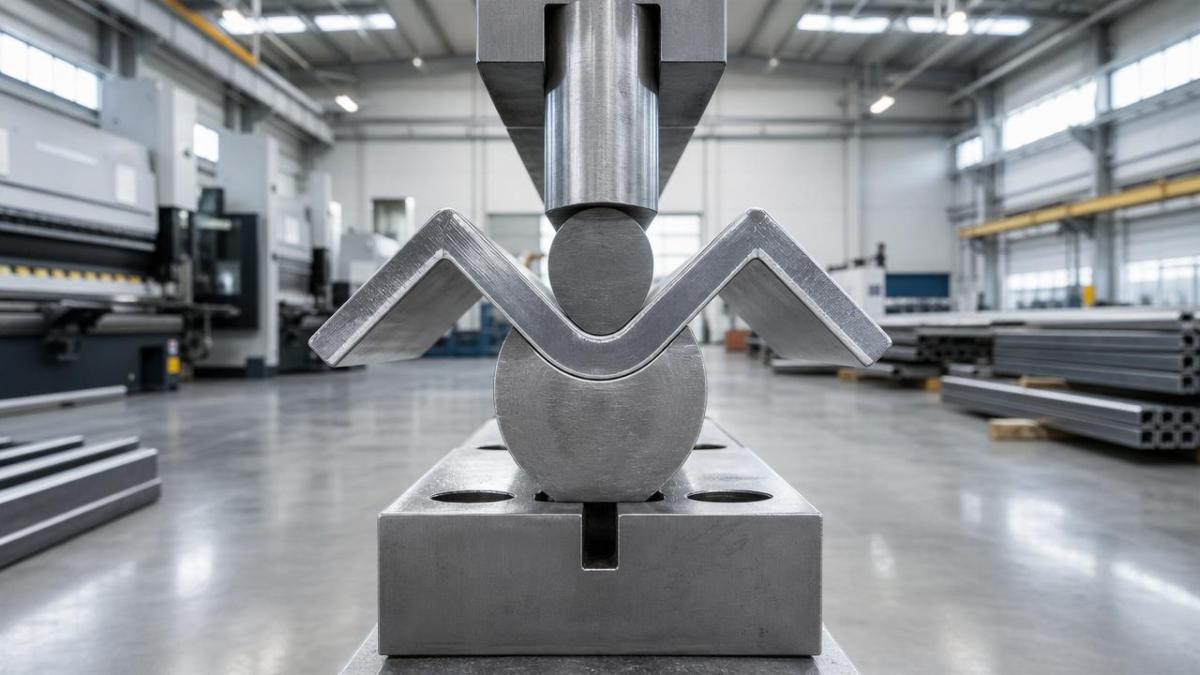

الثني باستخدام مكبس الثني

هذا شائع للزوايا الأخف والدفعات المخصصة. ومع القوالب والدعم المناسبين، يمكنه إنتاج انحناءات دقيقة بسرعة معقولة.

ويكمن التحدي في التحكم في التواء الرجل، والتسطيح الموضعي، والوسم عند نقاط التلامس. إن اختيار الأداة لا يقل أهمية عن قوة الضغط.

الثني بالدرفلة

يُفضل الثني بالدرفلة لنصف الأقطار الكبيرة والعناصر المنحنية. ويُستخدم غالبا في الحلقات، والإطارات، والحواجز، والدعامات المعمارية.

ويمنح انحناء سلسا، لكن التحكم في التماثل قد يكون صعبا عندما يميل أحد الرجلين إلى التقدم أو التأخر خلال الدرافيل.

الثني الساخن

عندما يصل التشكيل البارد إلى حدوده، يمكن للتسخين الموضعي أو الشامل للمقطع أن يقلل مقاومة التشكيل. وهذا مفيد للمقاطع الثقيلة أو لأنصاف الأقطار الأصغر.

ومع ذلك، يجب إدارة إدخال الحرارة بعناية. فالحرارة المفرطة أو غير المتساوية قد تغير الخواص الميكانيكية، أو تحدث قشورا سطحية، أو تعقد الطلاء والفحص.

الثني بالحث أو الثني المتخصص للمقاطع

في الأعمال الإنشائية المتطلبة، تدعم الآلات المتخصصة انحناء متحكما به مع قابلية تكرار أفضل. وتكون هذه الطرق مفيدة عندما تكون الكمية، والاتساق، وإمكانية التتبع أكثر أهمية من تشكيل بسيط لمرة واحدة.

إرشادات نصف قطر الانحناء الأدنى النموذجية

لا يوجد رقم موحد لكل زاوية. ومع ذلك، غالبا ما تستخدم فرق المراجعة نسبا عملية قبل التأكيد عبر الاختبارات أو بيانات قدرة المصنع.

هذه القيم ليست سوى مراجع فرز أولية. ويجب أن يأخذ القبول النهائي في الاعتبار كيمياء الفولاذ، وبيانات المورد، ومعدات التصنيع، واتجاه الثني.

أين تظهر المشكلات عادة

معظم حالات الفشل في ثني زاوية الحديد ليست دراماتيكية. بل تظهر كعيوب دقيقة تتطور إلى مشكلات في التركيب أو الخدمة.

• تشققات شعرية على سطح الانحناء الخارجي.
• تباعد عند الحافة أو انبعاج موضعي في أحد الرجلين.
• التواء يمنع التجميع الصحيح.
• ارتداد مرن غير متوقع يسبب عدم تطابق الزاوية.
• تلف الأسطح المجلفنة أو المطلية بعد التشكيل.

تستحق حالة السطح اهتماما أكبر مما تحصل عليه عادة. فإذا كان المكون سيظل معرضا للعوامل الجوية، أو سيُطلى، أو سيستخدم مع أنظمة أغلفة مقاومة للعوامل الجوية، فقد يكون تلف التشكيل مهما بقدر قوة المقطع.

وهذا أيضا سبب تقييم المنتجات الفولاذية ذات متطلبات المعالجة، مثللفائف الفولاذ المطلي بالألومنيوم والزنك Color Coated Galvalume Steel Coil PPGL، ليس فقط من حيث مقاومة التآكل والمظهر، بل أيضا من حيث مدى دعمها للقص، والتشكيل المموج، والتقطيع، والتشكيل المتحكم به.

كيفية تقييم قابلية التصنيع قبل الطلب

إن الرسم القابل للعمل ليس دائما رسما قابلا للتصنيع. وقبل الإصدار، يمكن لعدة نقاط مراجعة أن تقلل إعادة العمل وتأخير التوريد.

نقاط مراجعة مفيدة

• تأكيد المعيار الفولاذي الدقيق، والدرجة، وحالة التسليم.
• تحديد نصف قطر الانحناء الداخلي بدلا من إظهار الهندسة النهائية فقط.
• التحقق مما إذا كان الثني سيتم على البارد أو على الساخن أو بالدرفلة.
• طلب نتائج تجريبية عندما يكون نصف القطر صغيرا أو يكون حجم المقطع كبيرا.
• مراجعة تسلسل الطلاء إذا كانت هناك حاجة إلى الحماية من التآكل.
• مواءمة السماحات مع الوظيفة الفعلية، لا مع عادات الرسم المثالية.

في مشاريع التصدير، يكون الاتساق بين الرسومات، ومعايير الفحص، وقدرة الإنتاج مهما بشكل خاص. وتدعم Hongteng Fengda هذه العملية من خلال الجمع بين إنتاج الفولاذ الإنشائي ومراجعة التصنيع المخصصة، مما يساعد على تقليل مخاطر التوريد التي يمكن تجنبها.

تطبيقات ذات صلة عبر مشاريع الفولاذ

يظهر ثني زاوية الحديد في أماكن أكثر من الهياكل الإنشائية الثقيلة. فهو شائع في الدعامات، والحواف، وعناصر التدعيم، وقواعد الآلات، وتجميعات النقل، والملحقات المصنعة.

وقد يجمع المشروع نفسه أيضا بين المقاطع الزاوية المثنية ومنتجات الصفائح أو اللفائف المطلية لوظائف الإغلاق والتشطيب. فعلى سبيل المثال، غالبا ما تقرن أنظمة الأسقف والجدران العناصر الإنشائية المشكلة بمواد مطلية بألمنيوم-زنك مسبق التشطيب مختارة لمقاومة الحرارة، ومقاومة الطقس، والمظهر النظيف.

في هذا السياق، فإن منتجا مثللفائف الفولاذ المطلي بالألومنيوم والزنك Color Coated Galvalume Steel Coil PPGL ينسجم بشكل طبيعي مع التخطيط الأوسع لحزمة الفولاذ. فخيارات السماكة من 0.13mm إلى 0.8mm، والعروض من 600mm إلى 1250mm، والطول القابل للتخصيص، وأنظمة الطلاء مثل PE وSMP وHDP وPVDF تجعله مناسبا لألواح الأسقف، والفواصل، والأبواب، وهياكل الأجهزة، وغيرها من التطبيقات المشكلة.

طريقة عملية للمضي قدما

إن أفضل القرارات بشأن ثني زاوية الحديد تأتي من مواءمة هندسة المقطع، ونصف قطر الانحناء، ودرجة المادة، ومسار التصنيع مبكرا. وهذا عادة يمنع مشكلات أكثر مما يمكن أن يمنعه الفحص المتأخر.

عندما يبدو الانحناء حادا، من المفيد طلب بيانات تشكيل عينة، وتأكيد افتراضات نصف القطر الأدنى، ومقارنة خيارات التشكيل على البارد مقابل التشكيل على الساخن. وفي حزم الفولاذ المختلطة، يجدر أيضا مراجعة كيفية معالجة العناصر الإنشائية والمواد المطلية وحمايتها وتجميعها معا.

إن معيار نصف القطر الواضح، وخطة السماحات الواقعية، وفحص قدرة المورد توفر أساسا أقوى للخطوة التالية من الاعتماد على الحجم الاسمي للمقطع وحده.
