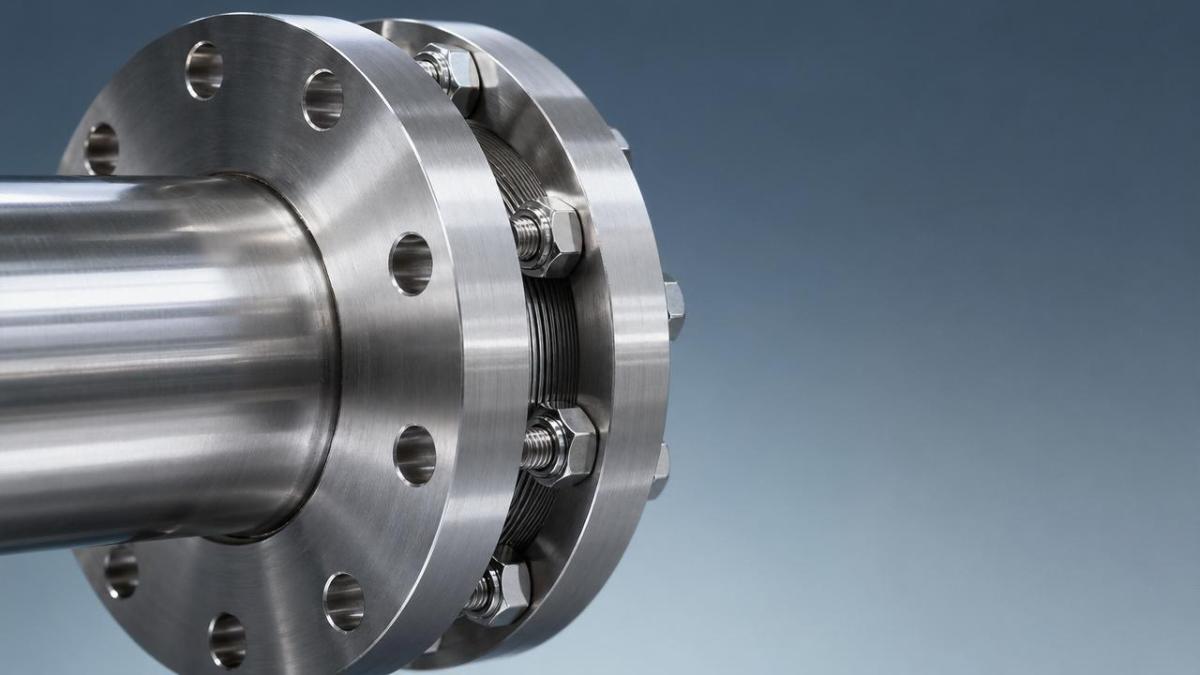

عند تحديد أنابيب الفولاذ المقاوم للصدأ عالية القوة للتطبيقات الهيكلية أو التشغيلية الحرجة، يجب على المقيمين الفنيين التحقق من توافق الحشيات—not just material grade. بينما توفر الدرجات مثل S32750 (سوبر دوبلكس) أو S32101 مقاومة استثنائية للخضوع والتآكل، فإن صلادتها السطحية الأعلى وتمددها الحراري الأقل قد يعرّضان سلامة الإحكام للخطر مع حشيات الفلنجات القياسية غير المعدنية. تفحص هذه المقالة معايير اختيار الحشيات المتوافقة مع ASTM/EN، واعتبارات إجهاد الواجهة، وممارسات التحقق في الواقع العملي—بدعم من المساندة الهندسية من Hongteng Fengda للمشاريع العالمية التي تتطلب كلاً من أنابيب الفولاذ المقاوم للصدأ عالية القوة وأداءً موثوقًا لوصلات الفلنجات.

ما الذي يعرّف «أنابيب الفولاذ المقاوم للصدأ عالية القوة» في الهندسة الهيكلية وهندسة العمليات؟

تشير أنابيب الفولاذ المقاوم للصدأ عالية القوة إلى درجات مُهندسة لتقديم حد أدنى من مقاومة الخضوع يبلغ ≥ 450 MPa—وهو ما يتجاوز بدرجة كبيرة درجات الأوستنيت القياسية مثل 304 (205 MPa) أو 316 (210 MPa). وتشمل هذه عائلات الدوبلكس (مثل UNS S32205، 450 MPa)، والسوبر دوبلكس (UNS S32750، 550 MPa)، واللين دوبلكس (UNS S32101، 450 MPa). وينبع أداؤها الميكانيكي المحسن من البنى المجهرية المتوازنة من الفريت-أوستنيت، والسبك بالنيتروجين، والمعالجة الحرارية المضبوطة وفقًا لـ ASTM A790/A928 و EN 10216-5.

والأهم من ذلك، أن أنابيب الفولاذ المقاوم للصدأ عالية القوة لا تُعرَّف فقط بمقاييس الشد—بل تدمج أيضًا مقاومة مرتفعة للتشقق الناتج عن التآكل الإجهادي (SCC)، والتآكل النُّقري (PREN ≥ 34)، والإجهاد تحت الأحمال الدورية. وفي التطبيقات الهيكلية مثل المنصات البحرية، والدعامات الزلزالية، أو نقل الموائع عالية الضغط، يتيح هذا المزيج استخدام سماكات جدار أقل دون المساس بهوامش السلامة. توفر Hongteng Fengda أنابيب فولاذ مقاوم للصدأ عالية القوة معتمدة وتفي بمعايير ASTM A815، و EN 10216-5، و GB/T 21833، مع إمكانية تتبع كاملة وصولاً إلى رقم الصهرة وسجلات التخمير بالإذابة.

وعلى عكس الفولاذ الكربوني أو الفولاذ الإنشائي منخفض السبيكة، تُظهر هذه الدرجات معامل تمدد حراري أقل (13.7 × 10⁻⁶/°C لـ S32750 مقابل 16.0 × 10⁻⁶/°C لـ A106-B) وصلادة سطح أعلى (280–320 HV مقابل 120–160 HV). وتؤثر هذه الاختلافات الفيزيائية مباشرةً في سلوك وصلة الفلنجة—خصوصًا تحت التدوير الحراري أو تغير عزم شد البراغي.

لماذا تفشل الحشيات القياسية غير المعدنية غالبًا مع أنابيب الفولاذ المقاوم للصدأ عالية القوة؟

تُصمَّم الحشيات القياسية غير المعدنية—بما في ذلك الألياف المضغوطة، والبدائل الخالية من الأسبستوس المرتبطة بالمطاط، والعديد من تركيبات EPDM أو NBR—لأسطح فلنجات أكثر ليونة وقابلية للامتثال (مثل ASTM A105 من الفولاذ الكربوني، HB 120–160). وعند تركيبها مع فلنجات أنابيب الفولاذ المقاوم للصدأ عالية القوة—التي تُشغَّل عادةً حتى Ra ≤ 3.2 μm وصلادة ≥ 260 HV—تصبح قابليتها للانضغاط غير كافية لتحقيق ضغط إرساء موحد عبر سطح الإحكام.

تظهر آليتان رئيسيتان للفشل: (1) بثق موضعي للحشية عند فتحات البراغي بسبب التركيز المفرط لإجهاد الواجهة، و (2) استرخاء زحفي غير مكتمل، ما ينتج عنه مسارات تسرب دقيقة بعد التدوير الحراري. وأظهرت بيانات ميدانية من 12 تركيبًا لمنصات بحرية (2021–2023) زيادة بمقدار 3.8× في معدل تسرب الفلنجات عند استخدام حشيات ملفوفة حلزونيًا قياسية مع أنابيب S32750 مقارنةً بحشوات الحشيات المطابقة من السوبر دوبلكس.

بالإضافة إلى ذلك، يؤدي انخفاض عدم تطابق التمدد الحراري بين أنابيب الفولاذ المقاوم للصدأ عالية القوة والحشيات الإلاستومرية الشائعة إلى انكماش تفاضلي أثناء التبريد—مما يزيد من خطر «الانفجار البارد» في الخدمة المبردة أو المتقطعة. ويُعد ذلك بالغ الأهمية بشكل خاص في أنظمة نقل LNG التي تعمل بين −162°C و +60°C.

ما أنواع الحشيات المتوافقة مع ASTM/EN والمثبتة فنيًا لأنابيب الفولاذ المقاوم للصدأ عالية القوة؟

تعطي حلول الحشيات المعتمدة الأولوية للتوافق المعدني، وقابلية الانضغاط المضبوطة، والثبات الحراري. وتلبي الفئات التالية متطلبات ASME B16.20، و EN 1514-2، و ISO 7483 للاستخدام مع أنابيب الفولاذ المقاوم للصدأ عالية القوة:

ملاحظة: يجب أن يراعي اختيار الحشية أيضًا نوع سطح الفلنجة (RF، أو RTJ، أو لسان-وأخدود)، وتوزيع حمل البراغي، وبروتوكول الاختبار الهيدروستاتيكي. فعلى سبيل المثال، تتطلب الحشيات الملفوفة حلزونيًا حدًا أدنى من إجهاد البراغي يبلغ 420 MPa لتحقيق تكثيف مناسب لمادة الحشو مقابل فلنجات S32750—مقابل 280 MPa للـ 316L القياسي.

كيف تدعم Hongteng Fengda التحقق من توافق الحشيات للمشاريع العالمية؟

توفر Hongteng Fengda دعمًا هندسيًا متكاملاً يتجاوز توريد الأنابيب—بما في ذلك تقييم سلامة الوصلات، ومراجعة مواصفات الحشيات، ووثائق إدارة الفلنجات المتوافقة مع ASME PCC-1 و EN 1514-1. ويجري فريقنا الفني تحليل العناصر المحدودة (FEA) على التجميعات ذات الفلنجات باستخدام الخصائص الفعلية لدرجات الأنابيب (مثل معامل S32750 = 195 GPa، ونسبة بواسون = 0.28) لنمذجة توزيع إجهاد الحشية تحت ضغط التصميم وظروف درجات الحرارة القصوى.

نحتفظ بقاعدة بيانات داخلية لتوافق الحشيات تغطي 37 مصنعًا للحشيات و 124 تكوينًا، مع إحالات متقاطعة إلى 22 درجة من أنابيب الفولاذ المقاوم للصدأ عالية القوة. وعلى سبيل المثال، أكد تقرير التحقق الخاص بنا لأنابيب S32101 المستخدمة في محطات التحلية في الشرق الأوسط أن الحشيات المصنوعة من الغرافيت المرن مع إدخالات SS316 حققت أداءً محكمًا مانعًا للتسرب عند 120 bar و 85°C على مدى 18 شهرًا—بينما فشلت الحشيات القياسية المملوءة بالأراميد خلال 4 أشهر.

وبالنسبة للتطبيقات الهيكلية الهجينة، نوصي أيضًا بمواد تكميلية مثللفائف الفولاذ Galvalume AZ50، التي توفر مقاومة ممتازة للتآكل (طلاء 55% Al–43.5% Zn–1.5% Si) ومقاومة خضوع تبلغ 240–380 MPa—وهي مثالية للإطارات الثانوية، ودعامات التكسية، أو الأغلفة غير المضغوطة حيث يكون توازن التكلفة والأداء أمرًا بالغ الأهمية.

ما الذي ينبغي على المقيمين الفنيين تأكيده قبل إنهاء طلب أنابيب الفولاذ المقاوم للصدأ عالية القوة؟

قبل الشراء، يجب على المقيمين الفنيين التحقق من أربع معلمات مترابطة:

• تشطيب سطح الفلنجة والصلادة: أكد Ra ≤ 3.2 μm و HV ≥ 260 لمناطق التلامس المباشر.
• ملف إجهاد الحشية: تحقق من أن الحد الأدنى المطلوب لإجهاد الإرساء (مثل 120 MPa لحشو Inconel 625) يتجاوز إجهاد شد البراغي الممكن تحقيقه بالنظر إلى هندسة الفلنجة وطريقة التحكم في العزم.
• نطاق التدوير الحراري: وثّق درجات الحرارة الدنيا/العظمى المتوقعة وتكرار الدورات—وهو أمر بالغ الأهمية للتنبؤ بفقدان استرخاء الحشية.
• مواءمة إمكانية التتبع: تأكد من أن تقارير اختبار المصنع (MTRs) لشهادات مواد الأنابيب والحشيات تشير إلى أرقام الصهرة نفسها ودفعات الاختبار نفسها حيثما ينطبق ذلك.

تقدم Hongteng Fengda حزم سلامة الوصلات قبل الشحن—بما في ذلك اختبارات هيدروستاتيكية يشهدها طرف ثالث، ومسح بالموجات فوق الصوتية لأسطح الفلنجات، وتدريبًا على تركيب الحشيات لمشرفي الموقع. ويبلغ متوسط مهلة التسليم لطلبات أنابيب الفولاذ المقاوم للصدأ عالية القوة المعتمدة 8–12 أسبوعًا، مع توافر خيارات مُعجّلة للمشاريع المؤهلة في أمريكا الشمالية والاتحاد الأوروبي.

لماذا الشراكة مع Hongteng Fengda لأنابيب الفولاذ المقاوم للصدأ عالية القوة وتكامل الأنظمة؟

بصفتها شركة مصنعة ومصدرة للفولاذ الإنشائي من الصين، تجمع Hongteng Fengda بين الخبرة المعدنية العميقة والقدرة على تنفيذ المشاريع من البداية إلى النهاية. نحن نوفر أنابيب الفولاذ المقاوم للصدأ عالية القوة بأقطار تصل إلى 2,000 mm وسماكات جدار تصل إلى 120 mm—ومتوافقة بالكامل مع معايير ASTM، و EN، و JIS، و GB—كما نقدم دعمًا هندسيًا منسقًا لموثوقية وصلات الفلنجات، وتعويض التمدد الحراري، وأداء مقاومة التآكل على المدى الطويل.

يعتمد علينا عملاؤنا—من مقاولي EPC في المملكة العربية السعودية إلى مطوري البنية التحتية في كندا—للحصول على جودة متسقة، وقدرة إنتاجية مستقرة، وتعاون فني سريع الاستجابة. إذا كنت بحاجة إلى تأكيد توافق الحشيات لدرجة أنابيب الفولاذ المقاوم للصدأ عالية القوة الخاصة بك، أو تكوين الفلنجة، أو بيئة الخدمة—or require assistance with MTR review, FEA modeling, or customized packaging for logistics-sensitive sites—we invite you to contact our engineering team with your project specifications, design pressure/temperature conditions, and flange facing details.
